АЛС в пожарной сигнализации: что это такое, расшифровка, требования СП 484
АЛС (адресная линия связи) в пожарной сигнализации — это специализированная проводная линия, обеспечивающая двусторонний обмен данными между приемно-контрольным прибором (ППКП) и адресными техническими средствами (извещателями, модулями, оповещателями). Согласно требованиям СП 484.1311500.2020, АЛС должна проектироваться с учетом устойчивости к единичной неисправности (обрыву или короткому замыканию), что чаще всего реализуется с помощью кольцевой топологии и установки изоляторов короткого замыкания (ИКЗ). В отличие от традиционных неадресных систем, где прибор лишь фиксирует изменение тока в шлейфе, АЛС позволяет точно определить место возникновения пожара или неисправности, что критически важно для оперативного реагирования и обеспечения безопасности объектов.
Определение термина
АЛС (Адресная линия связи) — это цифровая или аналого-цифровая линия передачи данных в составе автоматической пожарной сигнализации (АПС), предназначенная для циклического опроса адресных устройств, передачи команд управления и получения сигналов о состоянии пожарной обстановки от каждого конкретного датчика или модуля в системе.
Основные выводы (Key Takeaways)
- АЛС обеспечивает адресность: прибор точно знает, какой именно извещатель сработал.
- СП 484.1311500.2020 требует защиты АЛС от единичной неисправности (КЗ или обрыв).
- Кольцевая топология с ИКЗ является основным способом обеспечения живучести системы.
- При проектировании необходимо учитывать падение напряжения в линии и сечение кабеля.
- Использование огнестойких кабелей (FRLS/FRHF) обязательно для обеспечения работоспособности при пожаре.
Содержание
- Что такое АЛС в пожарной сигнализации: расшифровка аббревиатуры
- Отличие АЛС от аналогового шлейфа сигнализации
- Требования СП 484.1311500.2020 к адресным линиям связи
- Топология АЛС: кольцевая и радиальная схемы подключения
- Проектирование, расчет длины и сечения кабеля АЛС для сметы
- Чек-лист проверки сметы
- Часто задаваемые вопросы (FAQ)
Что такое АЛС в пожарной сигнализации: расшифровка аббревиатуры
Аббревиатура АЛС расшифровывается как «адресная линия связи». В современной автоматической пожарной сигнализации (АПС) это основной канал коммуникации между «мозгом» системы — приемно-контрольным прибором (ППКП) — и периферийными устройствами. В отличие от устаревших систем, где шлейф сигнализации представлял собой просто электрическую цепь с пороговым значением тока, АЛС является интеллектуальной средой передачи данных. По этой линии передаются не только сигналы «Пожар» или «Неисправность», но и диагностическая информация: запыленность камеры извещателя, текущее значение температуры, серийный номер устройства и команды на включение световой индикации.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
Физически АЛС чаще всего представляет собой двухпроводную линию, по которой одновременно передается питание для устройств и информационный сигнал. В зависимости от производителя оборудования, протоколы обмена могут отличаться, но общая логика остается неизменной: ППКП циклически опрашивает каждое устройство, подключенное к линии, по его уникальному адресу. Это позволяет системе мгновенно локализовать очаг возгорания с точностью до конкретного помещения или даже конкретного датчика, что значительно сокращает время прибытия пожарных расчетов и повышает общую эффективность системы противопожарной защиты.
Отличие АЛС от аналогового шлейфа сигнализации
Главное отличие заключается в способе передачи информации и возможности локализации события. В аналоговых (неадресных) системах шлейф сигнализации объединяет группу извещателей, и при срабатывании любого из них прибор выдает сигнал «Пожар» по всей зоне, не уточняя, какой именно датчик активировался. Это создает серьезные трудности при поиске очага возгорания в больших помещениях или на длинных коридорах. АЛС же работает по принципу адресного опроса: каждое устройство имеет свой уникальный идентификатор, что позволяет прибору точно указать место события на графическом плане объекта.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.
Кроме того, АЛС обладает гораздо более высокой информативностью. Аналоговый шлейф может находиться только в нескольких состояниях: «Норма», «Пожар», «Обрыв» или «Короткое замыкание». Адресная линия связи позволяет передавать сложные пакеты данных. Например, современные адресные пожарные извещатели могут сообщать о необходимости технического обслуживания из-за загрязнения, что позволяет проводить превентивные работы до того, как система выдаст ложную тревогу. Это делает адресные системы более надежными и экономически выгодными в долгосрочной эксплуатации, несмотря на более высокую стоимость оборудования на этапе монтажа.
Требования СП 484.1311500.2020 к адресным линиям связи
СП 484.1311500.2020 «Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования» ввел жесткие требования к живучести линий связи. Ключевым понятием здесь является «единичная неисправность». Согласно нормам, при возникновении обрыва или короткого замыкания в АЛС, система не должна терять работоспособность в объеме, превышающем одну зону контроля пожарной сигнализации (ЗКПС). Это означает, что неисправность одного участка линии не должна приводить к отключению всех извещателей в здании.
Для выполнения этого требования проектировщики обязаны использовать изоляторы короткого замыкания (ИКЗ). ИКЗ устанавливаются в линию таким образом, чтобы при возникновении КЗ на участке, изоляторы автоматически отсекали поврежденный сегмент, сохраняя работоспособность остальной части кольца. Количество извещателей, которые могут быть отключены при единичной неисправности, строго регламентировано и не должно превышать 32 единицы. Это требование кардинально изменило подход к проектированию: если раньше можно было прокладывать длинные радиальные линии, то теперь кольцевая топология стала стандартом де-факто для обеспечения соответствия нормам пожарной безопасности.
Топология АЛС: кольцевая и радиальная схемы подключения

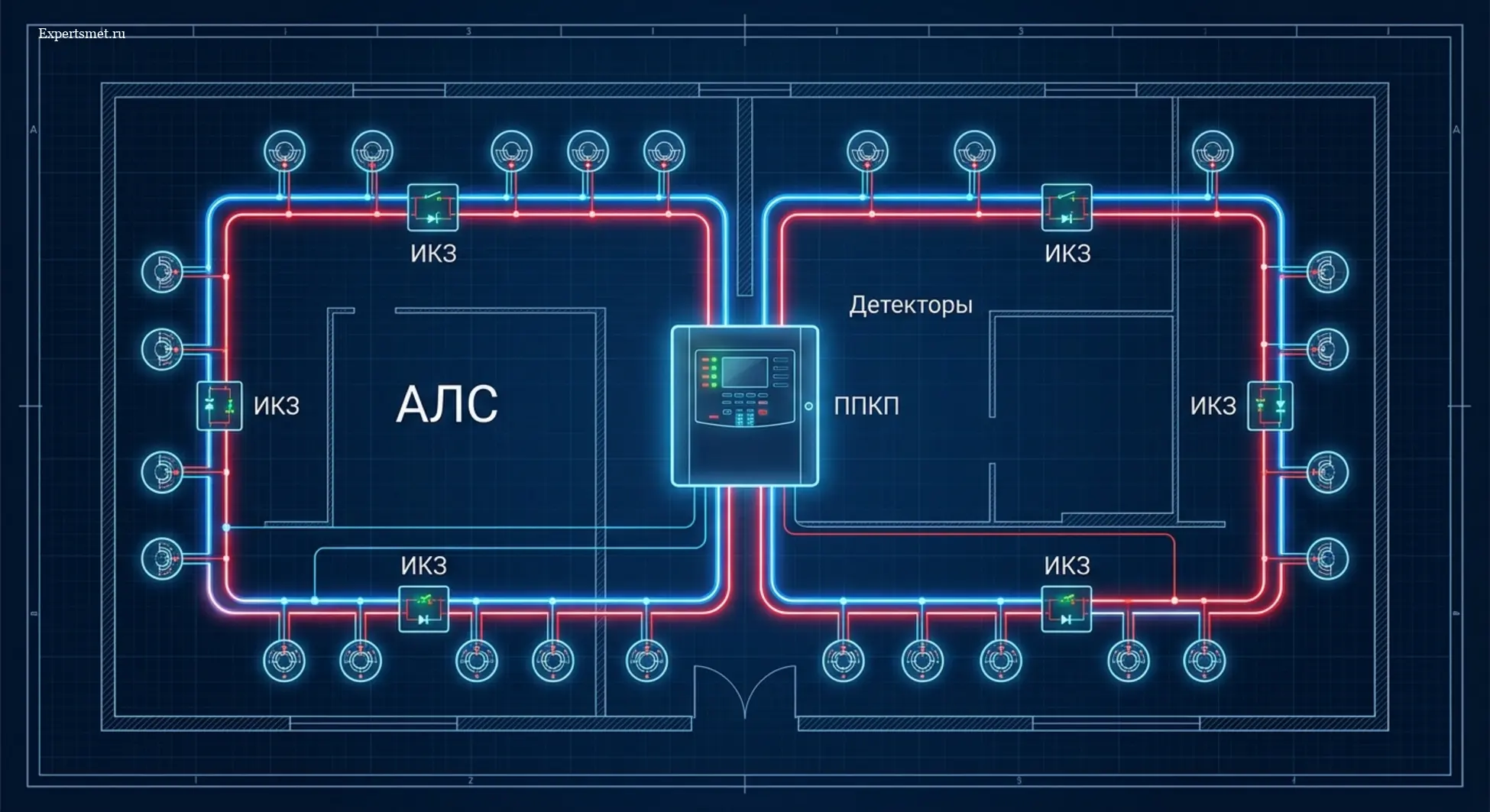

Выбор топологии АЛС напрямую влияет на надежность системы и ее стоимость. Кольцевая топология является предпочтительной, так как она обеспечивает резервирование: при обрыве линии в любой точке, ППКП продолжает опрашивать устройства с двух сторон, сохраняя работоспособность всей системы. Радиальная топология (линейная) проще в монтаже и требует меньше кабеля, однако она крайне уязвима: любой обрыв или КЗ приводит к потере всех устройств, расположенных после точки неисправности, что часто не соответствует требованиям СП 484 по живучести.
Сравнение топологий АЛС| Критерий | Кольцевая АЛС | Радиальная АЛС |
|---|---|---|
| Устойчивость к единичной неисправности | Высокая (при наличии ИКЗ) | Низкая (требует спец. решений) |
| Необходимость ИКЗ | Обязательно | Опционально (по расчету) |
| Расход кабеля | Выше (возврат в прибор) | Ниже |
| Сложность монтажа | Средняя | Низкая |
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
Проектирование, расчет длины и сечения кабеля АЛС для сметы
При проектировании АЛС критически важным этапом является расчет падения напряжения. Поскольку по АЛС передается и питание, и данные, при большой протяженности линии или большом количестве энергоемких устройств (например, адресных оповещателей) напряжение на конце линии может упасть ниже допустимого порога. Это приведет к нестабильной работе системы или невозможности опроса устройств. Проектировщик обязан рассчитать сопротивление кабеля и убедиться, что напряжение на самом удаленном устройстве находится в пределах паспортных значений прибора.
Выбор кабеля также строго регламентирован. Для систем пожарной сигнализации необходимо использовать огнестойкие кабели с индексом «нг(А)-FRLS» или «нг(А)-FRHF». Они сохраняют работоспособность в условиях пожара в течение времени, необходимого для эвакуации людей. В сметном расчете АПС важно учитывать не только стоимость самого кабеля, но и затраты на его прокладку в огнестойких коробах или трубах, если это предусмотрено проектом. Ошибки в расчете сечения или длины линии на этапе проектирования могут привести к необходимости переделки всей системы на этапе пусконаладочных работ, что значительно увеличивает бюджет проекта.
Типовые ошибки при проектировании и монтаже АЛС| Ошибка | Последствие | Как проверить |
|---|---|---|
| Превышение емкости линии | Потеря связи с устройствами | Сверить с паспортом ППКП |
| Отсутствие ИКЗ в кольце | Несоответствие СП 484 | Проверить проектную документацию |
| Недостаточное сечение кабеля | Падение напряжения, сбои | Расчет потерь в ПО производителя |
| Использование несертифицированного кабеля | Отказ в приемке инспектором | Проверить сертификат пожарной безопасности |
Чек-лист проверки сметы
При проверке сметной документации на систему АПС с использованием АЛС, рекомендуем обратить внимание на следующие пункты:
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
- Наличие в спецификации изоляторов короткого замыкания (ИКЗ) в достаточном количестве для обеспечения живучести кольца.
- Соответствие марки кабеля требованиям ГОСТ 31565-2012 (наличие индекса FRLS/FRHF).
- Учет запаса кабеля на разделку и подключение (обычно 10-15%).
- Наличие в смете работ по пусконаладке адресных устройств (программирование адресов).
- Соответствие количества адресных устройств емкости одной линии связи согласно паспорту прибора.
- Наличие в проекте расчетов падения напряжения в АЛС.
- Учет стоимости монтажа огнестойких кабельных трасс.
Ограничения и важные примечания
Важно понимать, что приведенные рекомендации носят общий характер. Конкретные параметры (максимальное количество устройств на линию, допустимое сопротивление, алгоритмы работы ИКЗ) зависят от производителя оборудования (например, «Болид», «Рубеж», «Аргус-Спектр»). Мы не можем подтвердить точные технические характеристики без анализа конкретного проекта и спецификации оборудования. Все проектные решения должны быть подтверждены расчетами в соответствии с действующими нормами и технической документацией на конкретные приборы.
Часто задаваемые вопросы (FAQ)
Что означает аббревиатура АЛС в контексте систем противопожарной защиты?
АЛС расшифровывается как «адресная линия связи». Это цифровая линия, соединяющая приемно-контрольный прибор с адресными датчиками и модулями для обмена данными.
Чем адресная линия связи (АЛС) отличается от радиального неадресного шлейфа?
АЛС позволяет идентифицировать каждое устройство по адресу, тогда как неадресный шлейф показывает только общую зону срабатывания.
Какие требования предъявляет СП 484 к защите АЛС от единичной неисправности?
Система должна сохранять работоспособность при обрыве или КЗ, что достигается кольцевой топологией и использованием изоляторов короткого замыкания.
Какое максимальное количество устройств допускается подключать к одной АЛС?
Это зависит от производителя прибора. Обычно предел составляет от 127 до 250 адресов на одну линию, но необходимо сверяться с паспортом конкретного ППКП.
Зачем нужны изоляторы короткого замыкания (ИКЗ) в кольцевой АЛС?
ИКЗ автоматически отключают поврежденный участок линии при КЗ, позволяя остальной части системы продолжать функционировать.
