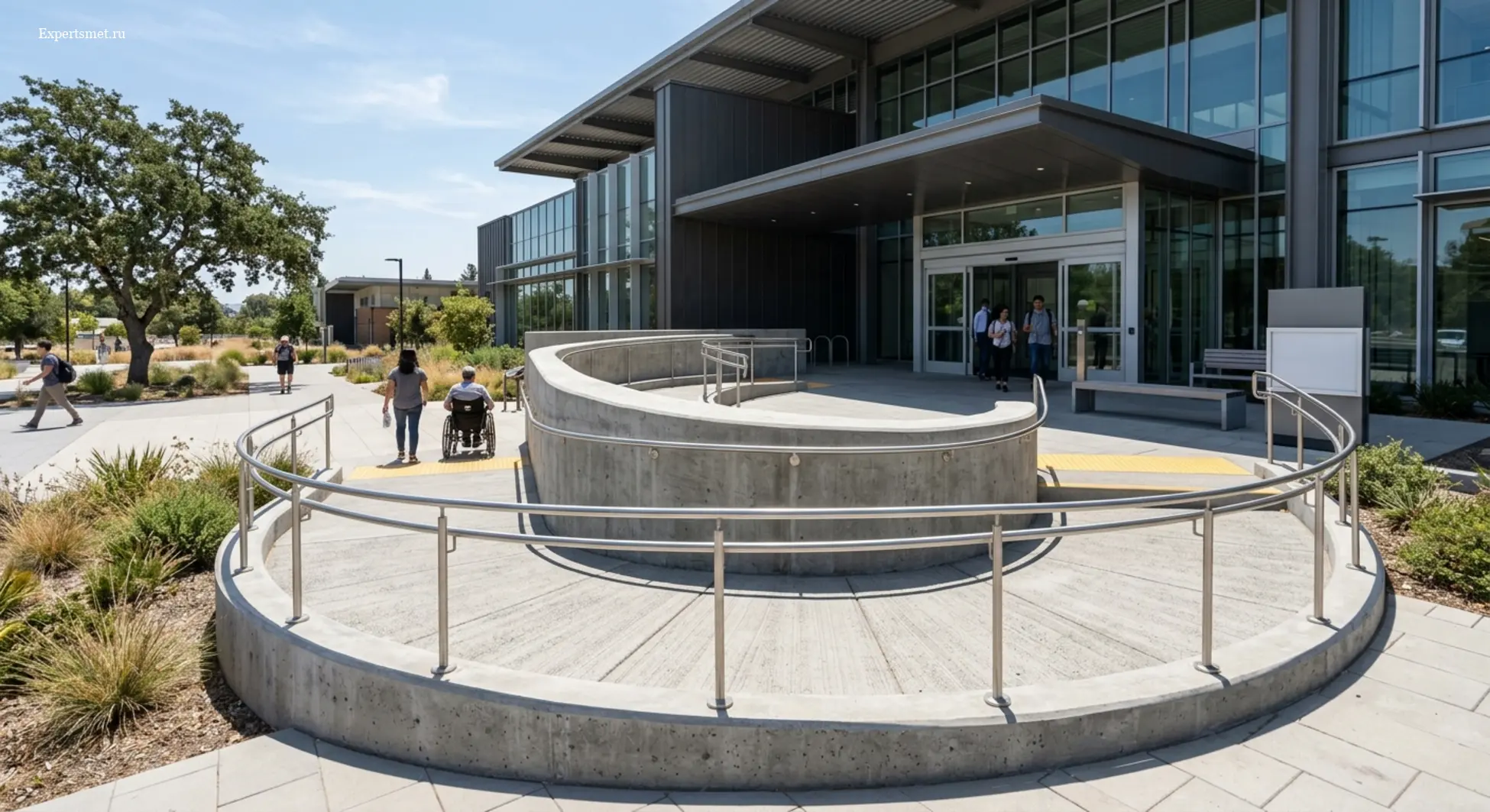

Бетонный монолитный пандус: расчет уклона, устройство и нормативные требования СП
Экспертное руководство по проектированию, расчету уклона, армированию и бетонированию монолитных пандусов для входных групп зданий и сооружений с учетом действующих требований СП 59.13330.2020 и ГОСТ.
Прямой ответ: Монолитный бетонный пандус проектируется в строгом соответствии с требованиями СП 59.13330.2020. Максимально допустимый уклон пандуса составляет не более 5% (соотношение 1:20), однако в условиях стесненной реконструкции или для временных сооружений допускается уклон до 8% (1:12). Высота одного марша подъема не должна превышать 0,8 м, а минимальная ширина марша при одностороннем движении должна составлять не менее 1,2 м. Для возведения уличных конструкций применяется тяжелый бетон класса прочности на сжатие не ниже B22.5 или B25 (марка М350) с показателем морозостойкости от F150 до F300 и обязательным пространственным армированием стальным прокатом класса А500С по ГОСТ 34028-2016.
Определение термина
Монолитный бетонный пандус — это стационарная строительная конструкция наклонного типа, выполненная из монолитного тяжелого бетона с внутренним армированием, предназначенная для беспрепятственного перемещения колесной техники, тележек и маломобильных групп населения (МГН) между уровнями поверхности с разной абсолютной высотной отметкой.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
Ключевые выводы (Summary Box)
- Нормативный базовый уклон пандуса для регулярного использования составляет 5% (1:20), предельный допустимый — 8% (1:12).
- Максимальный вертикальный подъем одного марша ограничен величиной 0,8 м, после чего требуется устройство горизонтальной площадки отдыха.
- Минимальная чистая ширина марша пандуса для организации одностороннего движения инвалидов на креслах-колясках составляет 1,2 м.
- Конструкция требует применения качественного бетона класса не ниже В25 и морозостойких добавок для предотвращения деструкции в зимний период.
- Пространственный каркас из арматуры А500С рассчитывается с учетом постоянных нагрузок от веса плиты и временных эксплуатационных нагрузок.
- Сметная стоимость устройства включает земляные работы, подготовку основания, опалубку, армирование, бетонирование и устройство противоскользящих элементов.
Содержание статьи:
- 1. Нормативные требования СП и ГОСТ
- 2. Расчет уклона, длины и ширины марша
- 3. Выбор марки бетона, армирование и технология
- 4. Площадки отдыха и двухуровневые поручни
- 5. Сметный расчет и спецификация затрат
- 6. Сводные параметры и типичные ошибки
- 7. Чек-лист проверки проектных решений
- 8. Ограничения и допущения
- 9. Часто задаваемые вопросы (FAQ)
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
1. Нормативные требования СП и ГОСТ к бетонным пандусам
Проектирование и устройство входных групп, включающих пандус бетонный, регламентируется действующей нормативно-технической базой Российской Федерации. Главным документом выступает СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения», который актуализировал требования к безопасности и эргономике таких конструкций. Нарушение данных нормативов приводит к отказу в прохождении государственной или негосударственной экспертизы проектной документации, а также к проблемам при сдаче объектов в эксплуатацию.
Помимо СП 59.13330.2020, при расчете и строительстве учитываются положения СП 63.13330.2018 «Бетонные и железобетонные конструкции», ГОСТ 26633-2015 на тяжелые бетоны, ГОСТ 34028-2016 на арматурный прокат, а также ГОСТ Р 51261-2022 в части установки стационарных опорных реабилитационных устройств. Соблюдение этих стандартов гарантирует долговечность сооружения, его устойчивость к статическим и динамическим нагрузкам, а также безопасность передвижения всех категорий граждан в любое время года.
2. Расчет уклона, длины и ширины марша монолитного пандуса
Геометрический расчет пандуса базируется на определении перепада высот между уровнем отмостки здания и уровнем чистого пола входного тамбура. Согласно нормативам, основной уклон пандуса не должен превышать 1:20, что в процентном выражении составляет ровно 5%. В стесненных условиях существующих зданий и при реконструкции допускается увеличение уклона до 8% (отношение 1:12), однако превышение этого порога категорически запрещено, так как делает подъем физически невозможным для человека на кресле-коляске.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.
Длина горизонтальной проекции марша рассчитывается как произведение высоты подъема на обратную величину уклона. Если перепад высот составляет 0,4 м при уклоне 5%, длина горизонтальной части будет равна 0,4 × 20 = 8 метров. Ширина марша при организации одностороннего движения принимается не менее 1,2 метра в свету между ограждениями. В случае интенсивного или двустороннего движения ширина увеличивается до 1,5–2,0 метров. Высота одного подъемного марша не может превышать 0,8 метра, после чего обязательно обустраивается промежуточная горизонтальная площадка.
3. Выбор марки бетона, армирование и технология бетонирования
Долговечность уличной монолитной конструкции напрямую зависит от физико-механических характеристик бетонной смеси. Для бетонирования пандуса применяется тяжелый бетон класса прочности на сжатие не ниже B22.5, а оптимальным выбором является класс B25 (марка М350). Важнейшим параметром для уличных изделий в условиях умеренного климата является морозостойкость (не ниже F150–F200) и водонепроницаемость (не ниже W4), что предотвращает разрушение бетона при циклическом замораживании и оттаивании влаги.
Армирование пандуса выполняется пространственным каркасом из горячекатаной рифленой арматуры класса А500С диаметром 10–14 мм с шагом ячейки 150×150 мм или 200×200 мм в зависимости от расчетных нагрузок. Толщина монолитной железобетонной плиты принимается по расчету, но на практике составляет не менее 150–200 мм. Технология бетонирования включает подготовку песчано-щебеночного основания, укладку гидроизоляционной мембраны, монтаж опалубки, установку арматурных сеток с защитным слоем бетона не менее 35 мм и непрерывную укладку бетонной смеси с обязательным уплотнением глубинными вибраторами.
4. Площадки отдыха и двухуровневые поручни
Проектирование безопасной входной группы невозможно без обустройства горизонтальных площадок. Начальная и конечная площадки пандуса должны иметь размеры в плане не менее 1,5 × 1,5 метра, что необходимо для безопасного маневрирования и разворота инвалидной коляски на 180 градусов. Промежуточные площадки на длинных маршах проектируются глубиной также не менее 1,5 метров по ходу движения. Обязательным требованием является наличие у площадок и самого марша небольшого уклона (1–2%) для стока дождевых и талых вод во избежание образования ледяной корки.
Поручни пандуса подлежат установке с обеих сторон по всей длине марша, включая горизонтальные участки. Согласно ГОСТ Р 51261-2022, поручни выполняются двухуровневыми: верхний уровень располагается на высоте 0,9 метра, нижний — на высоте 0,7 метра от поверхности марша. Диаметр поручня должен составлять от 30 до 50 мм для удобного и надежного охвата рукой. Концы поручней должны быть непрерывными и выступать за пределы марша или горизонтальной площадки на 300 мм без острых травмоопасных элементов.
5. Сметный расчет и спецификация затрат
Составление сметной документации на устройство монолитного бетонного пандуса выполняется ресурсным или базисно-индексным методом на основе территориальных сметных нормативов (ТСН, ФЕР, ТЕР). В сметный расчет закладываются следующие основные этапы: разработка грунта вручную или с привлечением экскаватора, устройство уплотненного щебеночного основания с проливкой водой, монтаж инвентарной опалубки, устройство подстилающих слоев, вязка арматурных каркасов, укладка и уход за бетоном, а также отделочные работы.
В отдельную позицию сметы выносится устройство противоскользящего покрытия и монтаж металлических поручней из нержавеющей стали или окрашенного профиля. При расчете сметной стоимости также учитываются транспортные расходы на доставку бетонной смеси миксерами, аренда бетононасоса при невозможности прямого подъезда к месту укладки, а также накладные расходы и сметная прибыль подрядной организации. Профессиональный сметный расчет позволяет избежать перерасхода материалов и точно определить итоговую стоимость строительства.
6. Сводные параметры и сравнение этапов работ
Для удобства проектировщиков и сметчиков ниже приведены две ключевые таблицы. Первая таблица отражает нормативные технические параметры бетонного пандуса, вторая описывает технологический состав работ и регламентирующую документацию.
| Этап строительных работ | Состав операций и материалов | Нормативный документ / Ссылка |
|---|---|---|
| 1. Земляные и подготовительные работы | Разметка участка, разработка грунта, устройство песчаной и щебеночной подготовки с трамбованием | СП 45.13330.2017, СП 59.13330.2020 |
| 2. Опалубочные работы | Установка деревянной или инвентарной металлической опалубки по проектным отметкам | СП 70.13330.2012 «Несущие и ограждающие конструкции» |
| 3. Армирование конструкции | Сборка и монтаж пространственных каркасов из стержней класса А500С, установка фиксаторов защитного слоя | ГОСТ 34028-2016, СП 63.13330.2018 |
| 4. Бетонирование марша | Подача бетонной смеси класса B25, уплотнение вибраторами, заглаживание поверхности | ГОСТ 26633-2015, СП 70.13330.2012 |
| 5. Монтаж ограждений и отделка | Установка двухуровневых поручней из нержавеющей стали, устройство противоскользящих накладок | ГОСТ Р 51261-2022, СП 59.13330.2020 |
| Типичная ошибка | Возможные последствия | Метод проверки и устранения |
|---|---|---|
| Превышение уклона (более 8%) | Травм опасная эксплуатация, отказ инспекции Госстройнадзора в приемке объекта | Нивелирная съемка готового марша на этапе приемки опалубки |
| Отсутствие промежуточных площадок | Быстрая утомляемость и невозможность самостоятельного подъема МГН | Проверка проектной документации по разделу АР и ПЗУ |
| Использование низкого класса бетона (B15-B20) | Разрушение поверхностного слоя, образование трещин под нагрузкой и от влаги | Контроль паспортов качества бетонного завода, испытание кубиков |
| Недостаточный защитный слой арматуры | Коррозия стали, расслоение и разрушение защитного бетонного слоя | Использование пластиковых фиксаторов арматуры перед бетонированием |
7. Чек-лист проверки проектных решений и сметы
Перед утверждением сметной документации и началом строительно-монтажных работ рекомендуется провести комплексную проверку по следующему детализированному чек-листу:
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
- Проверено соответствие уклона пандуса нормативу СП 59.13330.2020 (не более 5% в штатном режиме).
- Учтена максимальная высота подъема одного марша (не более 0,8 м) с наличием площадок отдыха 1,5х1,5 м.
- В спецификации материалов заложен бетон класса прочности не ниже B25 с морозостойкостью от F150.
- Предусмотрен пространственный арматурный каркас из стали класса А500С с защитным слоем от 35 мм.
- Заложено устройство двухуровневых поручней из коррозионностойких материалов по ГОСТ Р 51261-2022.
- В сметный расчет включены земляные работы, песчано-щебеночная подушка и гидроизоляционные мероприятия.
- Учтены затраты на уход за свежеуложенным бетоном и проведение лабораторных испытаний прочности.
- Предусмотрено противоскользящее покрытие рабочей поверхности для предотвращения травматизма зимой.
8. Ограничения и допущения при проектировании
Все рекомендации, приведенные в данном материале, носят общий нормативный и технологический характер. Точные параметры армирования, толщина монолитной плиты и глубина заложения фундаментов под опорные зоны пандуса могут определяться исключительно на основании индивидуальных инженерно-геологических изысканий на конкретном земельном участке, а также в зависимости от несущей способности грунтов основания. Применение нестандартных архитектурных форм требует обязательного прохождения расчетной экспертизы несущих конструкций.
9. Часто задаваемые вопросы (FAQ)
Какой максимальный уклон должен быть у бетонного монолитного пандуса по СП для МГН?
Основной нормативный уклон составляет 5% (соотношение 1:20). В условиях стесненной городской застройки или при реконструкции существующих зданий допускается увеличение уклона до 8% (соотношение 1:12).
Как правильно рассчитать длину марша и толщину плиты бетонного пандуса?
Длина марша рассчитывается как перепады высот, умноженные на обратную величину уклона (например, 0,5 м × 20 = 10 м). Толщина монолитной плиты определяется расчетом на нагрузки, но для стандартных входных групп принимается от 150 до 200 мм.
Какую марку бетона и класс арматуры выбрать для уличного монолитного пандуса?
Для уличных конструкций используется тяжелый бетон класса не ниже B25 (М350) с морозостойкостью от F150 и водонепроницаемостью W4. В качестве арматуры применяется рифленый прокат класса А500С по ГОСТ 34028-2016.
Какие нормативные требования предъявляются к площадкам отдыха и поручням пандуса?
Горизонтальные площадки в начале, конце и на перегибах марша должны иметь габариты не менее 1,5×1,5 м. Поручни устанавливаются на двух уровнях (0,7 м и 0,9 м) с обеих сторон марша, выступая за его пределы на 300 мм.
Как правильно составить смету на устройство монолитного бетонного пандуса?
Смета составляется на основе расценок ФЕР или ТЕР с учетом земляных работ, щебеночной подготовки, монтажа опалубки, армирования, укладки бетона миксерами и последующего монтажа поручней из нержавеющей стали.
