Чертеж крыши дома: правила разработки и состав проектной документации

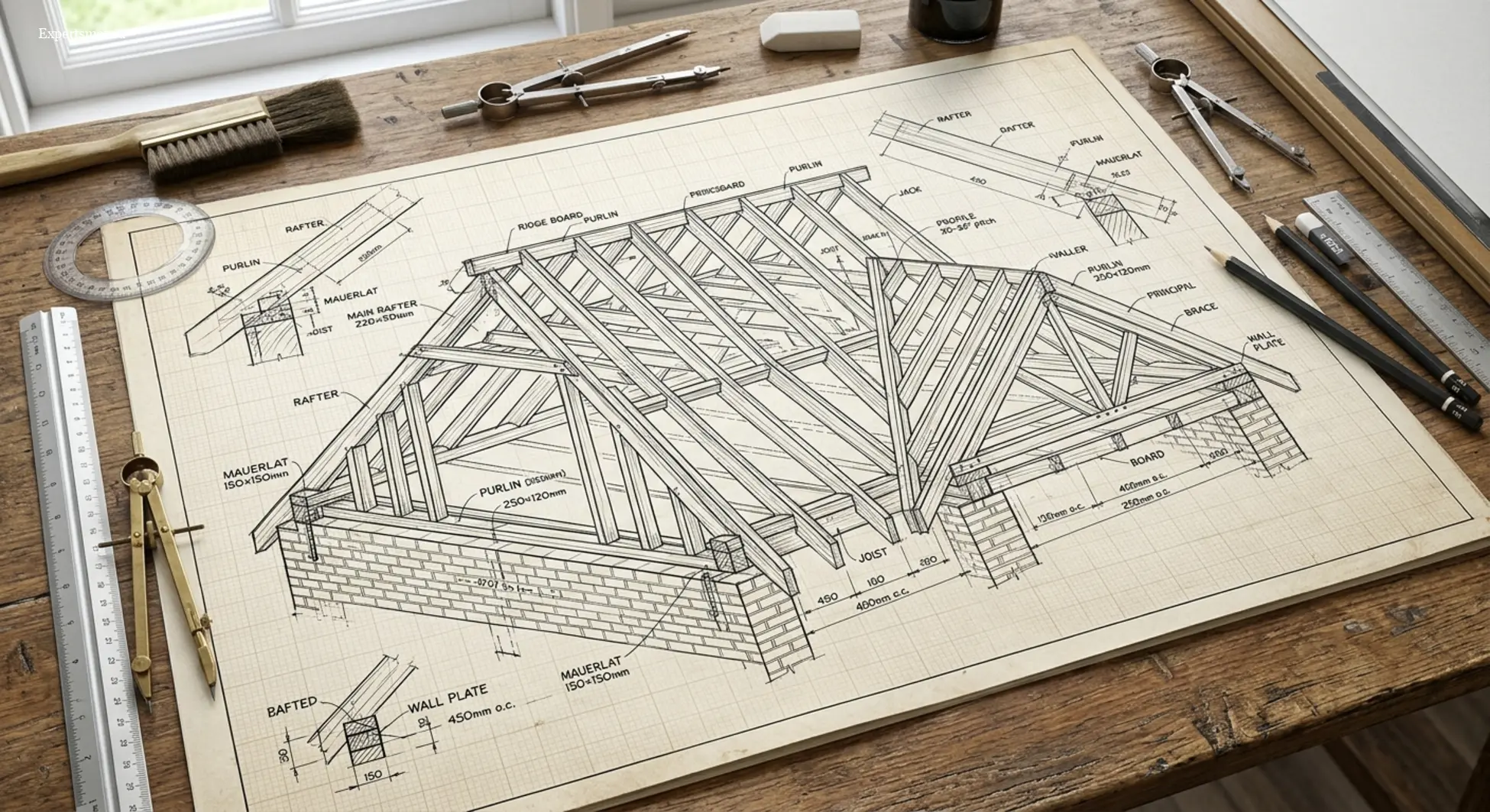

Чертеж крыши дома — это комплекс графических документов, входящих в состав разделов АР (Архитектурные решения) и КР/КД (Конструктивные решения / Конструкции деревянные), который определяет геометрические параметры кровли, схему раскладки стропильной системы, сечения несущих элементов, узлы примыкания и спецификацию материалов. Разработка ведется в строгом соответствии с требованиями СП 17.13330.2017, СП 64.13330.2017 и ГОСТ 21.501-2018 для обеспечения несущей способности и долговечности конструкции.
Основные тезисы
- Чертеж крыши разделяется на архитектурный план (АР) и конструктивную схему (КР/КД).
- Расчет нагрузок (снеговых и ветровых) является обязательным этапом перед проектированием стропильной системы.
- Детализация узлов примыкания (мауэрлат, конёк, ендова) критически важна для предотвращения протечек и теплопотерь.
- Использование пиломатериалов влажностью выше 20% недопустимо для несущих конструкций крыши.
- Спецификация материалов должна содержать точные объемы с учетом коэффициентов на подрезку и отходы.
Содержание
- Разрез крыши и план стропильной системы
- Основные узлы примыкания на чертеже стропил
- Спецификация материалов и расчет нагрузок
- Нормативные требования к проектированию
- Сравнение типов кровельных систем
- Чек-лист проверки проектной документации
- Часто задаваемые вопросы
Разрез крыши и план стропильной системы
План кровли в разделе АР представляет собой проекцию крыши на горизонтальную плоскость, где отображаются скаты, ендовы, коньки, вентиляционные шахты и дымоходы. Этот документ необходим для определения площади кровельного покрытия и расположения водосточной системы. В отличие от него, чертеж стропильной системы (раздел КР) является рабочим документом для плотников и монтажников. Он содержит детальную схему раскладки стропильных ног, мауэрлата (опорного бруса по периметру стен), прогонов, затяжек и ригелей.
При разработке чертежа стропил важно учитывать шаг стропильных ног, который обычно варьируется от 600 до 1000 мм в зависимости от сечения древесины и расчетной снеговой нагрузки. Разрез крыши позволяет увидеть вертикальную компоновку: высоту конька, угол наклона скатов, способ опирания стропил на мауэрлат и конструкцию кровельного пирога. Ошибки на этом этапе приводят к прогибам стропил, деформации кровли и нарушению герметичности, что требует дорогостоящего ремонта в процессе эксплуатации здания.
