Элементы металлоконструкций: названия и назначение деталей
Основные элементы металлоконструкций — колонны, балки и ригели, фермы, раскосы, вертикальные и горизонтальные связи, кровельные прогоны. К деталям относят, например, фасонки, опорные плиты колонн и рёбра жёсткости. Элемент формирует стальной каркас и выполняет конструктивную функцию; деталь входит в состав элемента или узла. Узел — место сопряжения элементов и деталей, а соединение — способ их скрепления: например, болтовой или сварной. Поэтому название детали металлоконструкций само по себе не всегда говорит о её функции: важно смотреть, где и как она включена в конструкцию.
Ниже разобраны элементы и детали стального каркаса, их типичное назначение, различия между похожими позициями и способы соединения. Фактическая работа конкретной детали зависит от проекта: одна и та же форма профиля может применяться в разных конструкциях и узлах.
Кратко: что важно знать
- Колонны передают усилия на основание, а балки, ригели, фермы и прогоны поддерживают конструкции и передают нагрузки дальше по каркасу.
- Связи и раскосы помогают обеспечить пространственную работу и устойчивость системы; их назначение нельзя определить только по внешнему виду.
- Фасонки, опорные плиты и рёбра жёсткости — детали, а не самостоятельные типы каркаса.
- Балка — общее обозначение элемента, работающего преимущественно на изгиб; ригель — балка в рамной системе, а прогон — элемент покрытия или стены.
- Болтовое, фланцевое и сварное соединения различаются конструктивным исполнением и способом выполнения.
Содержание
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
- Элемент, деталь, узел и соединение
- Основные несущие элементы
- Связи и второстепенные элементы
- Детали металлоконструкций
- Виды соединений
- Стальные профили
- Как читать состав конструкции
- Чек-лист проверки
- Ограничения
- Вопросы и ответы
Элемент, деталь, узел и соединение: в чём разница
Элемент металлоконструкции — часть стального каркаса, выполняющая конструктивную функцию, например колонна, балка или связь. Деталь — отдельная составляющая элемента либо узла, например фасонка или опорная плита. Узел — место сопряжения элементов и деталей; соединение — способ их скрепления, например болтовой, фланцевый или сварной.
Это функциональное разграничение помогает читать чертежи, спецификации и ведомости, но не заменяет обозначения, принятые в конкретном проекте. На практике слово «узел» может относиться как к месту стыка, так и к детально разработанному фрагменту чертежа. А наименование позиции в спецификации может включать несколько деталей или, наоборот, описывать отдельную пластину. Поэтому при идентификации сверяют маркировку, изображение, выноски и связь с другими листами документации.
Основные несущие элементы металлоконструкций
Несущие элементы образуют основную систему каркаса и передают усилия между её частями и опорами. Колонна металлическая обычно представляет собой вертикальный элемент, который принимает нагрузку от вышележащих конструкций и передаёт её на основание. Балка металлическая — горизонтальный или наклонный линейный элемент, обычно поддерживающий перекрытие, площадку или покрытие. Однако конкретная схема передачи усилий определяется проектом, а не одним только названием позиции.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.
Ригель металлический — балка, включённая в рамную систему и соединяющая, например, колонны. Термины «балка» и «ригель» не всегда обозначают разные по форме изделия: «балка» шире описывает тип элемента, «ригель» — его роль в каркасе. Ферма металлическая состоит из поясов и решётки, объединённых в узлах. Такая схема может применяться для покрытия пролётов; фактическая работа её стержней и требования к сечениям устанавливаются расчётом и проектными решениями.
Основные элементы и детали металлоконструкций: назначение и место в каркасе| Группа | Название | Типичное назначение | Где искать в документации |
|---|---|---|---|
| Несущий элемент | Колонна | Вертикальная опора каркаса | План каркаса, разрез, схема расположения колонн |
| Несущий элемент | Балка, ригель | Поддержка конструкций; в рамной схеме ригель связывает элементы рамы | Планы, разрезы и чертежи рам |
| Несущий элемент | Ферма | Стержневая система покрытия или другой конструкции | Схема фермы, чертёж отправочных элементов и узлов |
| Связевой элемент | Раскос, вертикальная или горизонтальная связь | Участие в обеспечении устойчивости и пространственной жёсткости | Схемы связей, планы и узловые чертежи |
| Второстепенный элемент | Кровельный прогон | Опора для покрытия и передача нагрузки на основные конструкции | План покрытия, разрез, спецификация |
| Деталь узла | Фасонка | Соединительная пластина, к которой присоединяют стержневые элементы | Узловой чертёж и ведомость деталей |
| Деталь опирания | Опорная плита колонны | Часть узла основания колонны | Чертёж базы колонны и узел опирания |
Таблица показывает типовые функции, но не устанавливает расчётную схему. Например, колонна может быть частью рамной системы, а прогон — иметь особенности опирания, заданные проектом. При проверке важно сопоставлять план, разрез, узловой чертёж и спецификацию: отдельная позиция без контекста не всегда позволяет однозначно определить назначение.
Связи, раскосы и кровельные прогоны
Связь вертикальная и горизонтальная — элементы или система элементов, участвующие в обеспечении пространственной жёсткости каркаса. Связи могут располагаться в плоскостях стен, покрытия или перекрытий. Их наличие и расположение связывают между собой отдельные части конструкции; конкретные воспринимаемые воздействия и работа связевой системы определяются расчётной схемой. По внешнему виду нельзя надёжно установить, является ли стержень связью, раскосом фермы или другой частью конструкции.
Раскос металлоконструкции — наклонный стержень, который может входить в решётку фермы или систему связей. В ферме он соединяет узлы поясов, а в связевой системе включается в соответствующую плоскость каркаса. Прогон кровельный располагают в покрытии, обычно поверх основных несущих конструкций; он служит опорой для элементов кровельного покрытия и передаёт нагрузку на опоры. В отличие от фермы, прогон обычно не представляет собой решётчатую систему из поясов и стержней.
Сравнение похожих элементов каркаса| Элемент | Как распознать по роли | Чем отличается от близкого понятия |
|---|---|---|
| Балка | Линейный элемент, поддерживающий конструкцию | Общее название; ригель и прогон обозначают более конкретное положение или функцию |
| Ригель | Балка, включённая в рамную схему | Определяется ролью в раме, а не только очертанием профиля |
| Прогон | Элемент покрытия или стены, поддерживающий ограждающую конструкцию | Связан с покрытием/стеной и опирается на основные конструкции |
| Ферма | Система из поясов и решётки, соединённых в узлах | Состоит из нескольких стержневых элементов, а не является одной балкой |
| Раскос | Наклонный стержень в решётке или связевой системе | Это отдельный элемент внутри более общей системы |
Детали металлоконструкций: фасонки, плиты и рёбра жёсткости
Фасонка металлоконструкции — листовая соединительная деталь, которую применяют, в частности, в узлах ферм и связей. К фасонке присоединяют стержни; способ и геометрия такого присоединения показываются в проекте. Фасонка не тождественна узлу: она является его возможной составляющей. Чтобы понять, какие элементы сходятся на пластине и как устроен стык, необходимо обратиться к чертежу узла, а не ограничиваться общим видом конструкции.
Опорная плита колонны — деталь в основании колонны, участвующая в передаче нагрузки на основание. Её рассматривают совместно с колонной, узлом опирания и предусмотренными проектом элементами крепления. Ребро жёсткости — пластинчатая деталь, которую устанавливают на элементе для усиления его участка и ограничения нежелательных местных деформаций. Нужны ли такие детали и где они размещаются, определяют проектные решения; добавлять или исключать их по одному лишь внешнему сходству нельзя.
Узел соединения металлоконструкций и способы скрепления

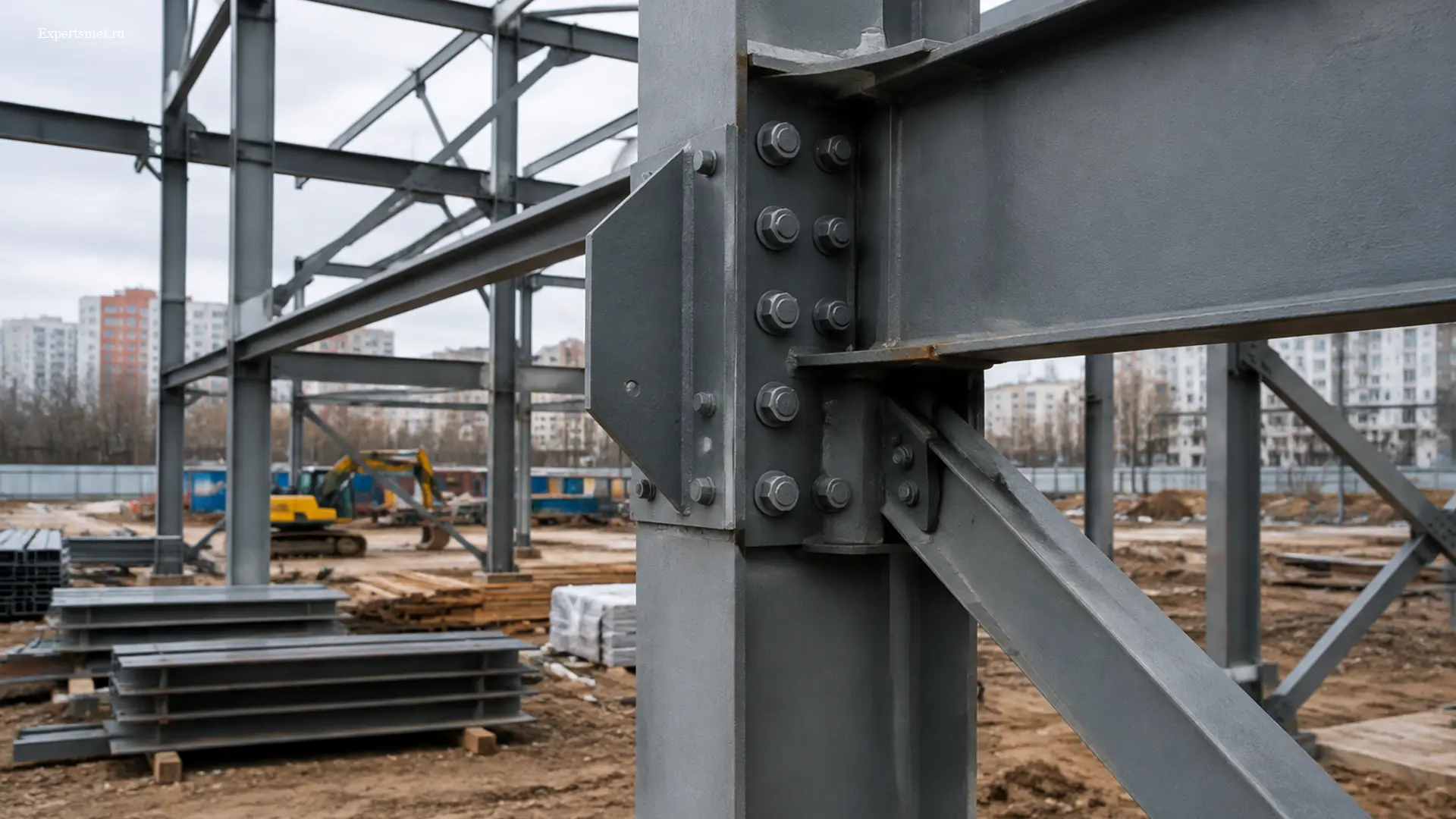

Узел соединения металлоконструкций объединяет сопрягаемые элементы и детали в конкретном месте каркаса. В чертеже узла могут быть показаны фасонки, накладки, плиты, крепёж и сварные участки. Болтовое соединение выполняют с применением болтов; его конструктивные особенности и требования к монтажу должны следовать проекту и применимой документации. Возможность разборки, порядок сборки или пригодность для конкретного стыка нельзя устанавливать без сведений о принятом решении.
Фланцевое соединение — вариант стыка с фланцами, которые соединяют крепежом; его следует понимать по изображению и обозначениям в проекте. Сварное соединение выполняют сваркой, а сварной шов — это участок соединения, показанный и обозначенный на чертеже. Ни один способ не является универсально предпочтительным: выбор связан с расчётом, изготовлением, монтажом, доступом к месту работ и контролем качества. Эти параметры требуют исходных данных.
Сравнение способов соединения| Тип | Как устроен | Что проверять по документации |
|---|---|---|
| Болтовое | Детали стянуты болтами | Состав деталей и крепежа, расположение отверстий и указания проекта |
| Фланцевое | Сопрягаемые фланцы соединены крепежом | Геометрию стыка, сопряжение фланцев и чертёж узла |
| Сварное | Элементы соединены сваркой | Обозначения швов, места их выполнения и проектные требования к контролю |
Стальной профиль: двутавр, швеллер, уголок
Элементы каркаса могут выполняться из прокатных профилей или составных деталей — конкретное решение указывается в проекте. Двутавр имеет характерную форму с полками и стенкой; его применяют, например, в балках и колоннах. Швеллер имеет П-образную форму и может встречаться в элементах каркаса, прогонах или составных конструкциях. Уголок — Г-образный профиль; его используют, в частности, в решётках ферм и связях. Название профиля не определяет автоматически его место в системе.
При чтении спецификации важно отличать профиль как исходное прокатное изделие от готового элемента, в который он включён. Один элемент может быть составным, иметь накладки, рёбра или соединительные пластины. И наоборот, одинаковый тип профиля может применяться в разных позициях проекта. Для точной идентификации нужны марки, сечения, длины и сведения о составе, если они приведены в документации; подбирать их по типовым примерам вместо проектных данных нельзя.
Как проверить состав и названия по документации
Практическую проверку начинают с общей схемы: находят марки колонн, балок, ферм, связей и прогонов, затем сопоставляют их с разрезами и узловыми чертежами. После этого сверяют позиции спецификации и ведомости, обращая внимание на состав элемента и обозначения деталей. Такой порядок позволяет заметить, когда название в перечне не согласуется с изображением либо когда деталь узла ошибочно воспринимают как самостоятельный несущий элемент.
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
Если проект содержит несколько комплектов чертежей или изменения, необходимо убедиться, что сравниваются согласованные листы и актуальные обозначения. При расхождении между спецификацией и изображением нельзя самостоятельно выбирать «более понятный» вариант: фиксируют вопрос и запрашивают уточнение у ответственного проектировщика. Ниже приведены типовые риски проверки. Это практические ориентиры, а не самостоятельные нормативные требования.
Типовые ошибки при определении элементов и деталей| Ошибка | Возможное последствие | Как проверить |
|---|---|---|
| Считать все горизонтальные элементы балками одного назначения | Неверное понимание роли ригеля или прогона | Сверить положение элемента на плане, разрезе и схеме каркаса |
| Называть фасонку отдельным узлом | Теряется понимание состава и сопряжения стержней | Изучить узловой чертёж и марки деталей |
| Определять функцию детали только по форме | Можно перепутать связь, раскос и элемент решётки | Проверить обозначение, положение и связи с соседними элементами |
| Смешивать болтовое и фланцевое соединения | Некорректное описание конструкции стыка | Найти фланцы и крепёж на чертеже узла, сверить спецификацию |
| Принимать профиль за полностью готовую позицию | Не учитываются составные детали и обработки | Сравнить марку элемента с ведомостью и деталировкой |
| Разрешать расхождение чертежа и спецификации без уточнения | Риск ошибочной идентификации позиции | Зафиксировать несоответствие и получить проектное разъяснение |
Чек-лист проверки элементов и деталей
- Определите, что обозначено в документации: элемент, деталь, узел или соединение.
- Сверьте марки колонн, балок, ригелей, ферм, связей и прогонов с планами и разрезами.
- Уточните назначение наклонных стержней по их положению в ферме или связевой системе.
- Проверьте, какие фасонки, опорные плиты и рёбра показаны в деталировке узлов.
- Различайте профиль как исходный прокат и готовую позицию конструкции.
- Сопоставьте тип соединения, обозначения сварных швов и крепёж с проектным узлом.
- При расхождениях между листами и спецификацией запросите уточнение, не подменяя проектное решение предположением.
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
Ограничения: что нельзя установить только по названию
По одному термину или схематичному изображению нельзя подтвердить размеры, марку стали, несущую способность, расчётную схему, требования к сварке и болтовому монтажу, а также полноту комплекта деталей. Для этого нужны исходные проектные данные и применимые нормативные источники. Приведённые описания объясняют распространённые функции, но не заменяют проект, расчёт, рабочие чертежи или экспертную проверку. Если нормативное требование не сверено по актуальному источнику, его нельзя считать подтверждённым только на основании этой статьи.
Частые вопросы об элементах металлоконструкций
Какие основные элементы входят в состав металлоконструкций?
Часто встречаются колонны, балки и ригели, фермы, связи, раскосы и прогоны. Фактический состав зависит от конструктивной схемы и назначения объекта.
Чем элемент металлоконструкции отличается от детали или узла?
Элемент выполняет конструктивную функцию в каркасе, деталь входит в состав элемента или узла, узел обозначает место сопряжения. Соединение описывает способ скрепления деталей и элементов.
Для чего нужны фасонки и рёбра жёсткости?
Фасонка может служить соединительной пластиной в узлах, например фермы или связей. Ребро жёсткости усиливает участок элемента; его наличие и расположение задаются проектом.
Чем отличаются балка, ригель, прогон и ферма?
Балка — общее название линейного элемента, ригель — балка в рамной системе, прогон поддерживает покрытие или стеновую конструкцию, а ферма представляет собой систему поясов и решётки.
Какие соединения применяют и какие профили используют?
В проектах встречаются болтовые, фланцевые и сварные соединения. Среди распространённых профилей — двутавр, швеллер и уголок. Конкретный выбор и исполнение нужно проверять по проектной документации.
