Геодезический контроль выполняемых строительно-монтажных работ (СМР) — правила и нормы в строительстве
Геодезический контроль СМР — это система инструментальных измерений и проверок, обеспечивающая соответствие геометрических параметров строящихся зданий и сооружений проектной документации и нормативным требованиям СП 126.13330.2017, СП 48.13330.2019 и ГОСТ Р 51872-2019. Включает построение ГРО, входной, операционный и приемочный контроль с созданием исполнительной документации.
Геодезический контроль СМР — специализированный комплекс инженерно-геодезических мероприятий, выполняемых в процессе возведения объектов капитального строительства для предотвращения отклонений конструктивных элементов от проектного положения, фиксации фактического состояния возводимых объектов и подтверждения их пространственной точности.
Ключевые выводы (Summary Box)
- Геодезический контроль является неотъемлемой частью строительного контроля по статье 53 ГрК РФ.
- Нормативная база опирается на СП 126.13330.2017 и ГОСТ Р 51872-2019.
- Все средства измерений обязаны проходить регулярную поверку в соответствии с ФЗ № 102.
- Строительный процесс делится на ГРО, входной, операционный и приемочный этапы.
- Отсутствие исполнительной геодезической документации влечет за собой отказ в сдаче объекта в эксплуатацию.
Содержание
- 1. Роль геодезического контроля в обеспечении безопасности СМР
- 2. Создание геодезической разбивочной основы (ГРО)
- 3. Входной, операционный и приемочный геодезический контроль
- 4. Современные приборы и методы высокоточных измерений
- 5. Исполнительная геодезическая документация и ее состав
- 6. Ограничения измерений и метрологическая точность
- 7. Чек-лист проверки геодезического сопровождения
- 8. Часто задаваемые вопросы (FAQ)
1. Роль геодезического контроля в обеспечении безопасности СМР
Геодезический контроль выполняемых строительно-монтажных работ (СМР) представляет собой непрерывный технологический процесс, направленный на достижение проектной точности возводимых сооружений. Любые отклонения в геометрических параметрах могут привести к возникновению критических напряжений в несущих конструкциях, неравномерным осадка фундаментов и, как следствие, к аварийным ситуациям. Согласно Градостроительному кодексу РФ, этот вид деятельности входит в общий контур строительного контроля и выполняется силами подрядчика, а также контролируется техническим надзором заказчика.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
Качественный инструментальный контроль минимизирует риски переделок, сокращает финансовые издержки и гарантирует сдачу объекта в строгом соответствии с проектной документацией. Организация обязана иметь в своем штате квалифицированных геодезистов или привлекать специализированные организации, состоящие в профильных саморегулируемых организациях (СРО) на выполнение инженерных изысканий и строительного контроля.
2. Создание геодезической разбивочной основы (ГРО)
Любые строительные работы на площадке начинаются с создания геодезической разбивочной основы (ГРО). ГРО служит фундаментом для всех последующих разметочных и контрольных операций. Она передает проектные координаты и высотные отметки с генерального плана на строительную площадку с требуемой точностью. Создание ГРО выполняется силами заказчика до начала основных строительно-монтажных работ, после чего она передается генеральному подрядчику по акту приема-передачи.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.
В состав геодезической разбивочной основы входят плановые и высотные геодезические сети, закрепленные на местности надежными знаками (грунтовыми реперами, стенными марками, пунктами на обнаженных скальных породах или конструкциях существующих зданий). Проверка сохранности пунктов ГРО должна производиться регулярно, особенно после прохождения тяжелой строительной техники или сезонных пучинистых явлений грунта.
3. Входной, операционный и приемочный геодезический контроль
Система геодезических мероприятий подразделяется на несколько последовательных этапов, каждый из котрых решает определенные задачи по обеспечению пространственной точности. Входной контроль заключается в проверке проектной документации, наличии координат пунктов ГРО и актов их приемки, а также в проверке сертификатов и свидетельств о поверке геодезических приборов, поступающих на строительную площадку.

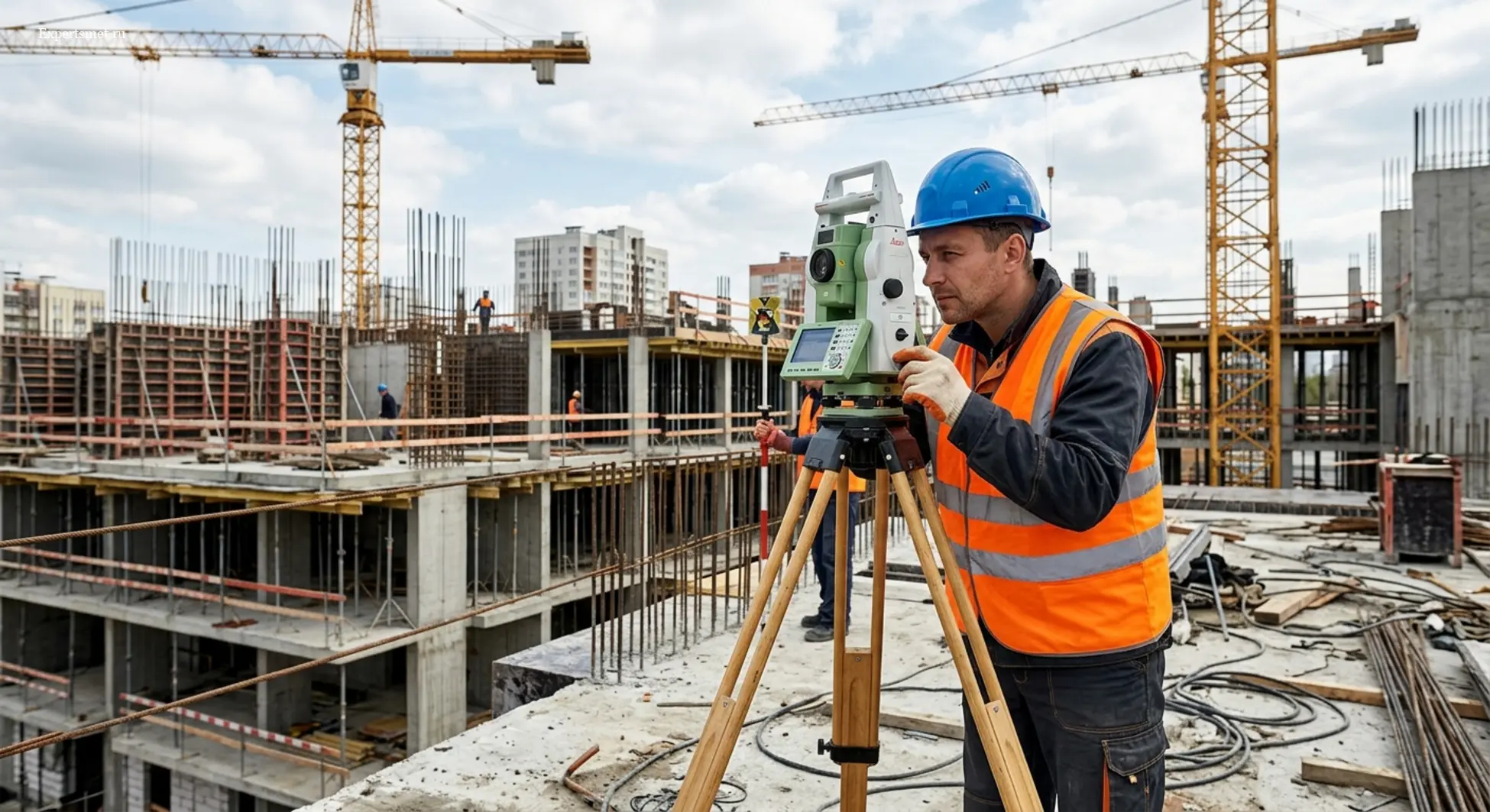

Операционный геодезический контроль выполняется непосредственно в процессе выполнения СМР — при устройстве котлованов, монтаже фундаментов, возведении стен, колонн и перекрытий. Он позволяет своевременно выявить отклонения от проекта и устранить их до того, как они станут критическими. Приемочный контроль проводится по завершении этапов работ или объекта в целом, фиксируя финальные геометрические параметры конструкций в исполнительной документации.
4. Современные приборы и методы высокоточных измерений
Для реализации точного инструментального контроля на строительных площадках применяется широкий спектр современного оборудования. Основными инструментами являются электронные тахеометры, цифровые и оптические нивелиры, лазерные дальномеры и спутниковые GNSS-приемники. Все эти средства измерений подлежат обязательной первичной и периодической поверке в соответствии с требованиями Федерального закона № 102-ФЗ «Об обеспечении единства измерений».
Помимо классических тахеометрических съемок, в современном строительстве активно используется наземное лазерное сканирование (НЛС). Этот метод позволяет получать облака точек с высокой плотностью измерений, создавать трехмерные модели реального состояния объектов и мгновенно выявлять отклонения стен, колонн и перекрытий от вертикали и горизонтали без необходимости выполнения сотен точечных замеров вручную.
5. Исполнительная геодезическая документация и ее состав
Исполнительная геодезическая документация является главным юридическим и техническим подтверждением качества выполненных строительно-монтажных работ. Согласно ГОСТ Р 51872-2019, она включает в себя исполнительные схемы, ведомости отклонений, журналы геодезических работ и акты освидетельствования геодезической разбивочной основы объекта.
Каждая исполнительная схема должна содержать проектные и фактические значения геометрических параметров, штамп подрядной организации, подписи ответственных производителей работ и лица, осуществляющего геодезический контроль. Отсутствие данных документов делает невозможным подписание актов приемки законченного строительством объекта инспекторами государственного строительного надзора.
6. Ограничения измерений и метрологическая точность
При проведении геодезических измерений необходимо учитывать объективные ограничения, влияющие на точность результатов. На точность оптических и электронных приборов влияют неблагоприятные метеорологические факторы: сильный ветер, резкие перепады температур, атмосферная рефракция, а также вибрации от работающей строительной техники. В условиях плотной городской застройки или закрытых помещений использование спутниковых GNSS-систем может быть ограничено из-за эффекта многолучевости и экранирования сигналов.
Логика рекомендаций по организации контроля строится на минимизации влияния человеческого фактора и внешних помех. Рекомендуется выполнять контрольные измерения в утренние или вечерние часы при стабильном температурном фоне, производить контрольные определения с избыточными измерениями и использовать метод обратных засечек для проверки станций тахеометра.
Сравнение этапов и видов геодезического контроля
| Этап контроля | Основные задачи | Контролируемые параметры | Итоговый документ |
|---|---|---|---|
| Входной контроль | Проверка исходных данных, ГРО и поверок приборов | Координаты реперов, точность приборов, комплектность чертежей | Акт приемки ГРО, журнал поверок |
| Операционный контроль | Контроль геометрических параметров в процессе возведения СМР | Оси, высотные отметки, вертикальность стен и колонн | Промежуточные исполнительные схемы, журнал работ |
| Приемочный контроль | Финальная оценка качества завершенного этапа или объекта | Предельные отклонения по ГОСТ и СП, планово-высотное положение | Комплект исполнительной документации, акты скрытых работ |
Типичные ошибки геодезического контроля и способы их предотвращения
| Типичная ошибка | Возможные последствия | Метод проверки и устранения |
|---|---|---|
| Использование неповеренных приборов | Систематические погрешности измерений, брак конструкций | Проверка свидетельств о поверке в реестре Росстандарта перед допуском на объект |
| Утеря или смещение пунктов ГРО | Накопление ошибок выноса осей, смещение здания на участке | Периодическое контрольное переизмерение базисов и закладка дублирующих знаков |
| Отсутствие фиксации скрытых работ | Невозможность доказать соответствие закопанных конструкций проекту | Строгое составление исполнительных схем до бетонирования и подписания актов |
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
Чек-лист проверки геодезического сопровождения СМР
Используйте данный структурированный перечень для проверки готовности объекта к прохождению строительного контроля:
- Наличие действующего договора на инженерно-геодезическое сопровождение со специалистами, имеющими профильное образование.
- Наличие акта приема-передачи геодезической разбивочной основы (ГРО) от заказчика генподрядчику.
- Наличие действующих свидетельств о поверке на все электронные тахеометры, нивелиры и GNSS-приемники.
- Ведение общего и специального журнала геодезических работ на строительной площадке.
- Наличие актуальных исполнительных схем на каждый законченный конструктивный элемент (котлован, фундамент, перекрытия).
- Соблюдение допусков и предельных отклонений согласно требованиям СП 126.13330 и ГОСТ 21779.
- Наличие подписей ответственных лиц стройконтроля на всех исполнительных схемах перед сдачей инспекциям.
Часто задаваемые вопросы (FAQ)
Какие обязательные этапы включает геодезический контроль при выполнении строительно-монтажных работ?
Геодезический контроль включает создание ГРО, входной контроль документации и приборов, операционный контроль в ходе возведения конструкций, а также приемочный контроль с составлением исполнительной документации.
Какими нормативными документами регламентируется геодезический контроль в строительстве на территории РФ?
Основными нормативными документами являются СП 126.13330.2017 «Геодезические работы в строительстве», СП 48.13330.2019 «Организация строительства» и ГОСТ Р 51872-2019 «Исполнительная геодезическая документация».
Какая исполнительная геодезическая документация обязательна при сдаче объекта в эксплуатацию?
Обязательными являются акты приемки ГРО, исполнительные схемы фундаментов, каркаса зданий, стен, перекрытий, инженерных сетей, а также общий журнал геодезических работ и ведомости отклонений.
Кто имеет право проводить геодезический контроль на строительной площадке?
Геодезический контроль выполняют квалифицированные инженеры-геодезисты подрядной организации или независимого строительного контроля, состоящие в штате компаний с допусками СРО.
Какова периодичность поверки геодезического оборудования, используемого на СМР?
Большинство электронных тахеометров, нивелиров и дальномеров подлежат обязательной ежегодной поверке в аккредитованных метрологических лабораториях с внесением сведений в систему ФГИС «АРШИН».
