ГОСТ 21.302-2013: Штриховка грунтов, ПРС и щебня на чертежах СПДС

Нормативно-правовая база ГОСТ 21.302-2013

Межгосударственный стандарт ГОСТ 21.302-2013 «Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям» представляет собой базовый документ, регламентирующий визуальное представление геологической среды на чертежах. Он входит в состав комплекса стандартов СПДС (Система проектной документации для строительства) и обязателен для выполнения всеми проектно-изыскательскими организациями, работающими на территории Российской Федерации. Актуальность стандарта подтверждена отсутствием отменяющих нормативных актов.

Графическое обозначение почвенно-растительного слоя (ПРС)

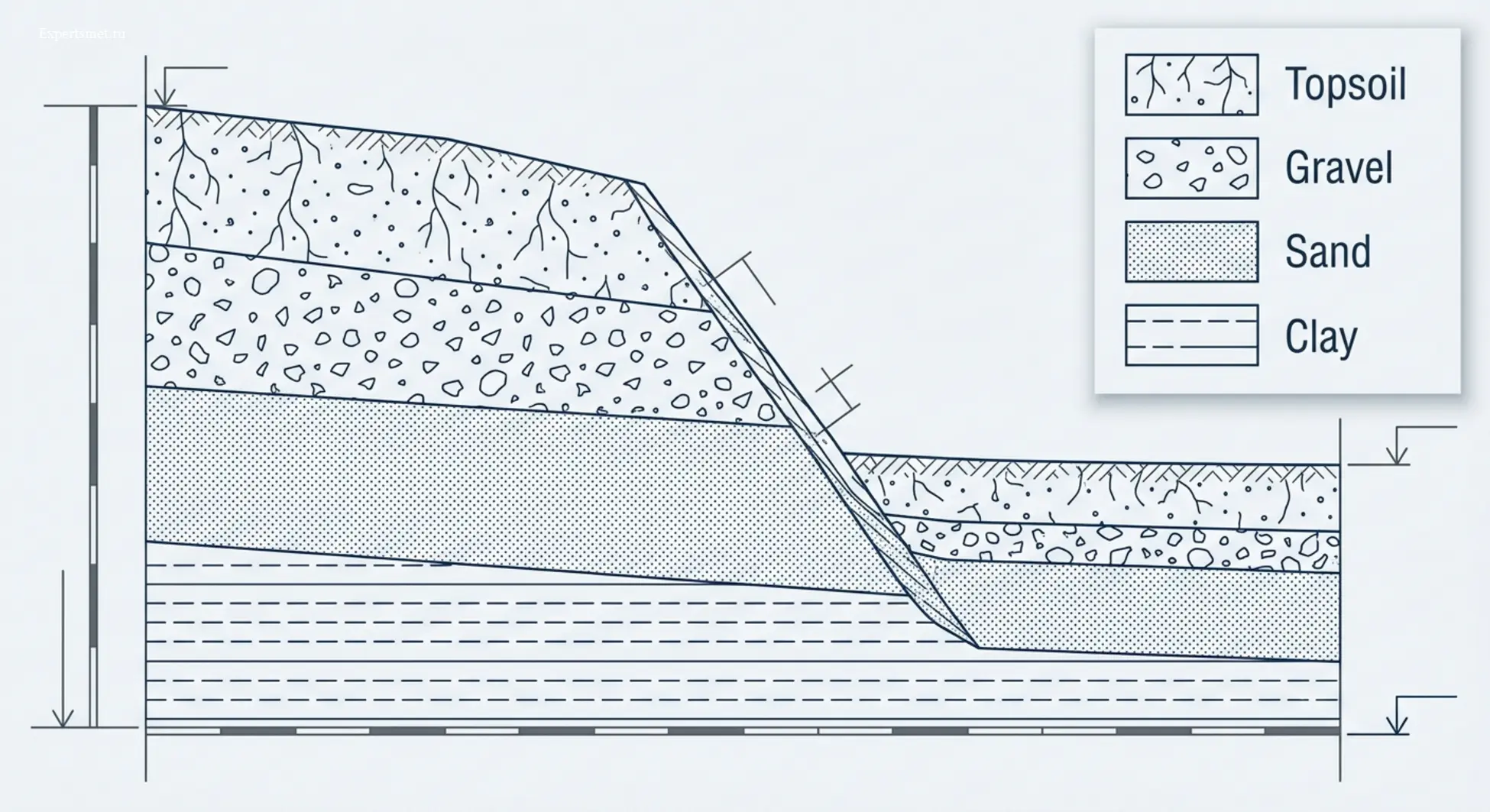

Почвенно-растительный слой (ПРС), выступающий в роли верхнего инженерно-геологического элемента (ИГЭ) на строительной площадке, требует особого внимания при графическом оформлении. Согласно структуре ГОСТ 21.302-2013, грунты особой группы и ПРС вынесены в отдельную Таблицу 1. Обозначение ПРС строится на сочетании элементов, имитирующих органические остатки, гумусированность и корневую систему травянистой растительности, совмещенных с общим фоновым заполнением.

На инженерно-геологических разрезах и колонках скважин штриховка ПРС должна наглядно демонстрировать мощность слоя, которая фиксируется в процессе бурения или шурфования. Недопустимо применять произвольные штриховки или заливки для почвенного слоя, так как это затрудняет его идентификацию при расчете объемов снятия плодородного слоя перед началом вертикальной планировки строительной площадки. При этом шаг и плотность элементов штриховки подбираются с учетом масштаба чертежа (обычно 1:100, 1:200 или 1:500), чтобы рисунок оставался читаемым и не сливался в сплошную черную массу.

Правила штриховки щебня и крупнообломочных грунтов

Крупнообломочные грунты, такие как щебенистые, дресвяные, галечниковые и валунные разновидности, имеют специфические условные графические обозначения в Таблице 2 ГОСТ 21.302-2013. Обозначение щебня на чертежах выполняется в виде геометрических контуров угловатой формы разного размера, имитирующих обломки скальных пород, распределенных по полю штриховки в соответствии с генетическими особенностями отложений.

Важным аспектом при отрисовке крупнообломочных грунтов является отображение степени их заполнения мелкоземом (песком или глиной). Если в состав щебенистого грунта входит суглинистый или песчаный наполнитель, графическое обозначение дополняется фоновой точечной или линейной штриховкой, соответствующей типу матрицы. Игнорирование этого правила в проектной документации искажает реальное представление о физико-механических свойствах грунта, в частности о его сжимаемости и водопроницаемости, что критически важно при выборе типа фундаментов.

Таблицы УГО основных разновидностей грунтов

Ниже приведена первая таблица, описывающая структуру и нормативные требования к отображению ключевых литологических групп и элементов по ГОСТ 21.302-2013.

Вторая таблица описывает критерии выбора штриховок, типичные несоответствия и методы их устранения при прохождении экспертизы.

Применение и настройка штриховок в CAD-системах

Современное проектирование инженерно-геологических чертежей выполняется в программных комплексах автоматизированного проектирования, таких как AutoCAD, NanoCAD, Компас-3D или специализированных геологических приложениях (например, Credo Геология, IndorCAD). Для того чтобы штриховка грунтов соответствовала требованиям ГОСТ 21.302-2013, проектировщики используют стандартные или пользовательские библиотеки шаблонов штриховок в формате PAT.

При настройке штриховок в САПР важно учитывать масштаб чертежа в пространстве листа. Неправильно заданный коэффициент масштабирования (Scale) приводит к тому, что точки песчаного крапа или контуры щебня становятся слишком крупными или, напротив, сливаются в сплошную заливку. Настоятельно рекомендуется создавать шаблоны чертежей ( dwt-файлы) с предварительно настроенными стилями штриховок для всех основных инженерно-геологических элементов, что минимизирует риск человеческого фактора при выпуске проектной документации.

Анализ ошибок при оформлении геологических разрезов

Практика прохождения государственной и негосударственной экспертизы инженерных изысканий показывает, что графическое оформление геологических разрезов часто содержит системные ошибки. Наиболее распространенной является вольное трактование условных знаков, когда проектировщики используют импортные или визуально похожие, но не стандартизированные паттерны из базовых пакетов программного обеспечения. Это приводит к тому, что штриховка глинистого грунта напоминает песчаные отложения, вводя в заблуждение конструкторов и проверяющих органов.

Другой частой проблемой является игнорирование генетических индексов и буквенно-цифровых обозначений возрастов пород, которые должны сопровождать графическую штриховку. Согласно ГОСТ 21.302-2013, каждая литологическая колонка и каждый слой на разрезе должны иметь четкую привязку к стратиграфической шкале (Таблица 4 стандарта). Отсутствие таких индексов наряду с неверной штриховкой делает чертеж юридически неполноценным и требующим обязательной доработки.

Ограничения и методические особенности

Важно отметить, что стандарт ГОСТ 21.302-2013 регламентирует именно условные графические обозначения, но не заменяет собой профессиональное суждение инженера-геолога. В сложных геологических условиях, при наличии техногенных грунтов, специфических пород (просадочных, набухающих, засоленных, мерзлых), точное воспроизведение штриховки по таблицам стандарта требует комбинации нескольких базовых символов.

При отсутствии прямых указаний в ГОСТ 21.302-2013 для редких разновидностей грунтов допускается разработка дополнительных поясняющих элементов в легенде чертежа, однако такие решения должны быть согласованы с главным инженером проекта (ГИПом) и отражены в общих данных. Самовольное изменение стандартных УГО для массовых грунтов (пески, глины, суглинки, щебень) категорически не допускается.

Чек-лист проверки чертежей инженерных изысканий

Для самостоятельного контроля качества проектной и изыскательской документации перед сдачей в экспертизу используйте следующий проверочный список:

Часто задаваемые вопросы (FAQ)

Как правильно обозначать почвенно-растительный слой на инженерно-геологических разрезах по ГОСТ 21.302-2013?

Почвенно-растительный слой (ПРС) обозначается согласно Таблице 1 ГОСТ 21.302-2013 с использованием комбинированного органического крапа и штрихов, отражающих гумусированность и корневую систему, с обязательным указанием мощности слоя на колонке скважины и разрезе.

Какая штриховка используется для щебня и крупнообломочных грунтов на чертежах по ГОСТ?

Для крупнообломочных грунтов (щебня, дресвы, галечника) применяется штриховка по Таблице 2 ГОСТ 21.302-2013, представляющая собой контуры угловатых или округлых обломков разного размера с возможным фоновым заполнением мелкоземом.

Действует ли ГОСТ 21.302-2013 в текущем году и заменяет ли он ГОСТ 21.302-96?

Да, ГОСТ 21.302-2013 является действующим межгосударственным стандартом СПДС. Он был введен в действие 01 мая 2014 года и официально отменил ранее действовавший ГОСТ 21.302-96.

Как отображать смешанные грунты (например, суглинок с щебнем) согласно ГОСТ 21.302-2013?

Для смешанных грунтов используется комбинированное графическое обозначение: основная матрица заполняется штриховкой пылевато-глинистого грунта (суглинка), поверх которой наносятся условные знаки включений щебня в соответствии с таблицами стандарта.

В каких таблицах ГОСТ 21.302-2013 содержатся условные графические обозначения песчаных и глинистых пород?

Условные графические обозначения песчаных, крупнообломочных и пылевато-глинистых грунтов (включая супеси, суглинки и глины) сосредоточены в Таблице 2 ГОСТ 21.302-2013.
