Исполнительная документация и схема монтажа сэндвич-панелей: состав, АОСР, допуски по СП
Исполнительная документация на монтаж сэндвич-панелей — это обязательный комплект текстовых и графических материалов, включающий геодезическую схему раскладки, акты освидетельствования скрытых работ (АОСР), паспорта качества материалов и лабораторные протоколы. Данный комплект подтверждает фактическое исполнение проектных решений, соответствие высотных отметок и осей, а также соблюдение жестких требований действующих стандартов СП 70.13330.2012 и ГОСТ Р 51872-2019 при сдаче объекта в эксплуатацию.
Исполнительная документация на монтаж сэндвич-панелей представляет собой совокупность исполнительных чертежей, актов, сертификатов и протоколов, удостоверяющих качество выполненных строительно-монтажных работ по устройству стеновых и кровельных ограждающих конструкций из трехслойных металлических панелей с утеплителем, а также их соответствие проектной документации и нормативным требованиям.
Краткие выводы (Key Takeaways)
- Комплект исполнительной документации формируется параллельно с производством строительных работ на объекте.
- Геодезическая исполнительная схема должна содержать фактические отклонения панелей от вертикали и проектных осей.
- Акты АОСР обязательно составляются на скрытые этапы: герметизацию стыков, установку уплотнительных лент и антикоррозийную обработку.
- Предельные допуски монтажа строго регламентированы разделом 8 СП 70.13330.2012.
- Для успешной сдачи технадзору необходимы протоколы испытаний крепежных элементов (саморезов) на вырыв.
- Все исправления и изменения в проектных решениях должны быть предварительно согласованы с проектной организацией.
Содержание
- 1. Состав исполнительной документации на монтаж сэндвич-панелей
- 2. Правила оформления исполнительной схемы раскладки панелей
- 3. Акты освидетельствования скрытых работ (АОСР)
- 4. Допуски и предельные отклонения по СП 70.13330.2012
- 5. Геометрический контроль и лабораторные испытания крепежа
- 6. Типовые ошибки при сдаче исполнительной документации
- Чек-лист проверки исполнительной документации
- Ограничения и методология контроля
- Часто задаваемые вопросы (FAQ)
1. Состав исполнительной документации на монтаж сэндвич-панелей
Формирование полного комплекта исполнительной документации на монтаж сэндвич панелей регламентируется требованиями РД-11-02-2006 и СП 48.13330.2019. В состав документов входят журналы производства работ, исполнительные схемы, сертификаты соответствия на завозимые материалы, паспорта качества от заводов-изготовителей панелей, а также акты на скрытые работы. Каждый документ должен быть подписан уполномоченными представителями строительного контроля подрядчика, заказчика и авторского надзора.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
Начальным этапом формирования исполнительной документации является входной контроль материалов. Комиссия проверяет геометрические параметры панелей, целостность защитной пленки, отсутствие вмятин и царапин на полимерном покрытии, а также наличие сертификатов пожарной безопасности и санитарно-эпидемиологических заключений на утеплитель (минеральная вата или пенополиизоцианурат). Все выявленные дефекты фиксируются в журнале входного контроля, после чего принимается решение о возможности использования партии.
2. Правила оформления исполнительной схемы раскладки панелей

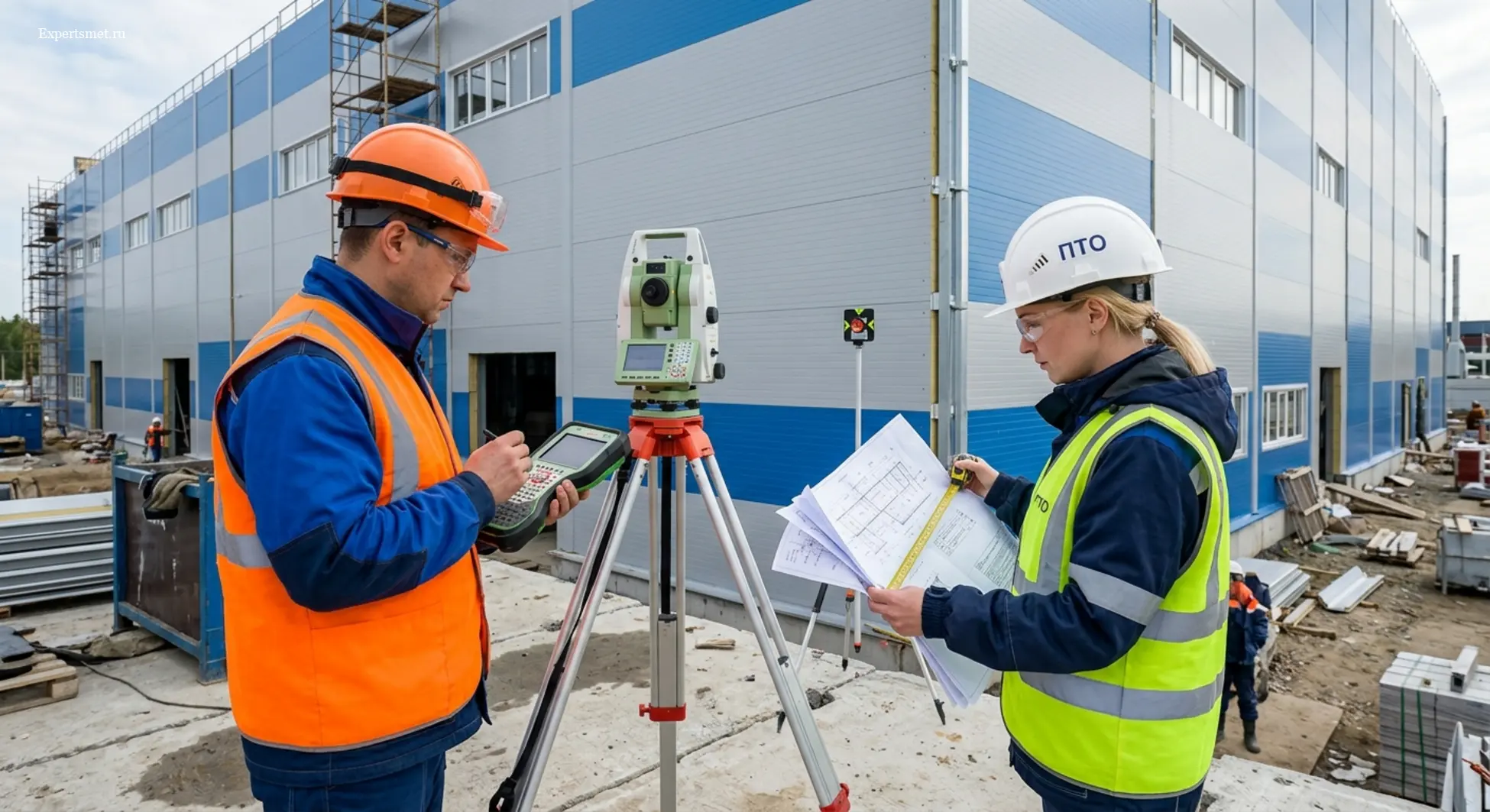

Геодезическая исполнительная схема является ключевым графическим документом, отражающим реальное положение стеновых и кровельных элементов на фасаде здания. Исполнительная схема монтажа сэндвич панелей выполняется на основе рабочих чертежей марки КМ и КМД в масштабе 1:50 или 1:100. На схеме проставляются фактические высотные отметки низа и верха панелей, привязка к разбивочным осям здания, а также величина зазоров в вертикальных и горизонтальных стыках.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.
Графическая часть чертежа должна содержать штамп организации, выполнившей исполнительную съемку, фамилии и подписи ответственных лиц. Все отклонения от проектного положения, зафиксированные приборами (лазерными дальномерами или нивелирами), наносятся на чертеж красным цветом с указанием знака (плюс или минус) и абсолютной величины в миллиметрах. Особое внимание уделяется углам здания и примыканиям к оконным и дверным проемам.
3. Акты освидетельствования скрытых работ (АОСР)
Акты освидетельствования скрытых работ (АОСР на монтаж панелей) составляются на те конструктивные узлы, доступ к которым будет невозможен после установки последующих элементов отделки и фасонных деталей. К таким работам относится монтаж уплотнительных лент, устройство теплоизоляционных слоев в узлах примыкания к несущему металлокаркасу и цоколю, а также антикоррозийная обработка сварных швов фахверка и скрытых крепежных элементов.
Составление АОСР требует предварительного осмотра конструкций комиссией. В акте в обязательном порядке указываются наименования использованных материалов (герметики, ленты ПСУЛ, минераловатные плиты), реквизиты сертификатов соответствия и ссылки на проектные решения. Отсутствие подписанного акта на скрытые работы влечет за собой отказ заказчика принимать этап строительства и оплачивать выполненные объемы по журналу учета (форма КС-6а).
4. Допуски и предельные отклонения по СП 70.13330.2012
Соблюдение нормативных допусков при монтаже ограждающих конструкций гарантирует герметичность фасада и отсутствие мостиков холода. В соответствии с разделом 8 СП 70.13330.2012, отклонение стеновых панелей от вертикали на один метр высоты не должно превышать установленных нормативных значений, а на всю высоту здания вводится суммарное ограничение. Предельные допуски монтажа также касаются ширины швов между панелями и совпадения лицевых поверхностей в стыках.
| Конструктивный элемент / Параметр | Нормативный документ | Предельное отклонение (допуск) | Состав подтверждающей документации |
|---|---|---|---|
| Смещение осей стеновых панелей | СП 70.13330.2012 | Не более ±5 мм от проектного положения | Геодезическая исполнительная схема |
| Отклонение от вертикали на 1 м высоты | СП 70.13330.2012 | До 2 мм (на всю высоту — макс. 20 мм) | Исполнительный чертеж фасада |
| Ширина стыкового шва между панелями | ТУ завода-изготовителя / СП 70 | В пределах проектного зазора (обычно 10–20 мм) | Журнал работ и акты осмотра |
| Установка доборных элементов | ГОСТ Р 51872-2019 | Перехлест не менее 100 мм, отклонение до 3 мм | АОСР на фасонные элементы |
Кровельные панели также подлежат строгому геометрическому контролю. Уклон ската кровли должен полностью соответствовать проекту для обеспечения беспрепятственного стока воды в водосточные воронки. Любые отклонения в плоскости ската свыше допустимых значений требуют немедленной корректировки положения панелей до затяжки финишных самонарезающих винтов.
5. Геометрический контроль и лабораторные испытания крепежа
Геометрический контроль качества включает инструментальную проверку правильности раскладки сэндвич-панелей, контроль усилия затяжки самонарезающих винтов и проверку герметичности стыков. Для крепления панелей к металлическому каркасу применяются специальные углеродистые или нержавеющие саморезы с вулканизированными шайбами EPDM. Инспекция должна подтвердить отсутствие перетяжки или недотяжки уплотнительной резинки крепежного элемента.
В рамках сдачи исполнительной документации на ответственных объектах заказчик вправе потребовать протоколы лабораторных испытаний крепежа на вырыв. Данные испытания проводятся аккредитованной лабораторией методом статичного нагружения с использованием динамометрических приборов. Результаты оформляются в виде официального протокола, который прикладывается к общему комплекту документов вместе с паспортами на крепежные изделия.
6. Типовые ошибки при сдаче исполнительной документации
Процесс согласования исполнительной документации часто затягивается из-за характерных ошибок, допускаемых подрядными организациями. Ниже приведена таблица, описывающая типичные нарушения, их последствия и методы предотвращения.
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
| Типовая ошибка | Последствия для застройщика | Как проверить и предотвратить |
|---|---|---|
| Отсутствие подсистемы авторского надзора в АОСР | Отказ ГАСН в выдаче заключения о соответствии (ЗОС) | Включать представителей авторского надзора во все акты скрытых работ |
| Несоответствие дат в журнале КС-6а и исполнительных схемах | Споры по объемам выполненных работ при финансировании | Синхронизировать ежедневные записи в журнале с графиком геодезической съемки |
| Отсутствие сертификатов на герметики и ленты ПСУЛ | Претензии по пожарной безопасности со стороны экспертизы | Проводить входной контроль всех расходных материалов до начала монтажа |
| Использование устаревших редакций нормативных баз | Возврат пакета документов на переделку | Актуализировать шаблоны актов под действующие редакции СП и ГОСТ |
Избежать подобных проблем позволяет регулярный аудит документации силами независимых строительных экспертов еще на стадии производства работ. Своевременное исправление замечаний исключает штрафные санкции и простой строительной техники на площадке.
Чек-лист проверки исполнительной документации на сэндвич-панели
Используйте данный структурированный перечень для самопроверки перед передачей комплекта исполнительной документации техническому надзору:
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
- Проверено наличие сертификатов соответствия и паспортов качества на партии панелей и доборных элементов.
- Оформлен и подписан журнал входного контроля материалов и конструкций.
- Выполнена геодезическая исполнительная схема раскладки стеновых и кровельных панелей с отметками осей.
- Составлены акты освидетельствования скрытых работ (АОСР) на герметизацию стыков и устройство примыканий.
- В наличии имеются протоколы испытаний крепежных изделий (самонарезающих винтов) на вырыв.
- Заполнен общий журнал работ и специальный журнал монтажа строительных конструкций.
- Приложены исполнительные чертежи на установку фасонных и доборных элементов фасада.
- Все чертежи и акты согласованы с представителями заказчика и авторского надзора.
Ограничения и методология контроля
Рекомендации, изложенные в данной статье, носят общий методический характер и базируются на нормативных требованиях СП 70.13330.2012, СП 48.13330.2019 и РД-11-02-2006. Точный состав исполнительной документации может изменяться в зависимости от специфических требований технического задания конкретного инвестиционно-строительного проекта, особенностей регионального строительного надзора и проектных решений завода-изготовителя панелей. Для получения гарантированного результата рекомендуется предварительно согласовывать форму исполнительной схемы с инспектором стройнадзора.
Часто задаваемые вопросы (FAQ)
Какие документы входят в комплект исполнительной документации на монтаж стеновых и кровельных сэндвич-панелей?
В полный комплект входят: реестр исполнительной документации, общий и специальный журналы работ, акты входного контроля материалов, геодезическая исполнительная схема раскладки панелей, АОСР на скрытые работы (герметизация, изоляция стыков), паспорта заводов-изготовителей и протоколы лабораторных испытаний крепежа.
Как правильно начертить геодезическую исполнительную схему монтажа сэндвич-панелей по ГОСТ?
Схема выполняется на базе проектных чертежей марки КМ. На нее наносятся фактические отклонения элементов от проектных осей и высотных отметок, выявленные в ходе инструментальной съемки. Все отклонения обозначаются числовыми значениями в миллиметрах в соответствии с ГОСТ Р 51872-2019.
На какие виды работ при монтаже сэндвич-панелей обязательно составлять АОСР?
Акты освидетельствования скрытых работ обязательно составляются на монтаж уплотнительных лент и герметиков в замковых соединениях, утепление и изоляцию узлов примыкания панелей к цоколю, несущим колоннам и ригелям, а также на антикоррозийную защиту крепежных узлов до установки фасонных элементов.
Какие предельные отклонения и допуски по вертикали и горизонтали разрешены при монтаже сэндвич-панелей?
Согласно разделу 8 СП 70.13330.2012, смещение панелей от проектных осей допускается не более чем на ±5 мм. Отклонение от вертикали составляет до 2 мм на 1 метр высоты, но не более установленного суммарного предела на всю высоту здания.
Нужен ли лабораторный протокол испытаний крепежа (на вырыв) для сдачи исполнительной документации по панелям?
На объектах капитального строительства производственного и общественного назначения технический надзор и государственная экспертиза в большинстве случаев требуют предоставления протоколов испытаний крепежных элементов (саморезов) на вырыв для подтверждения несущей способности узлов крепления.
