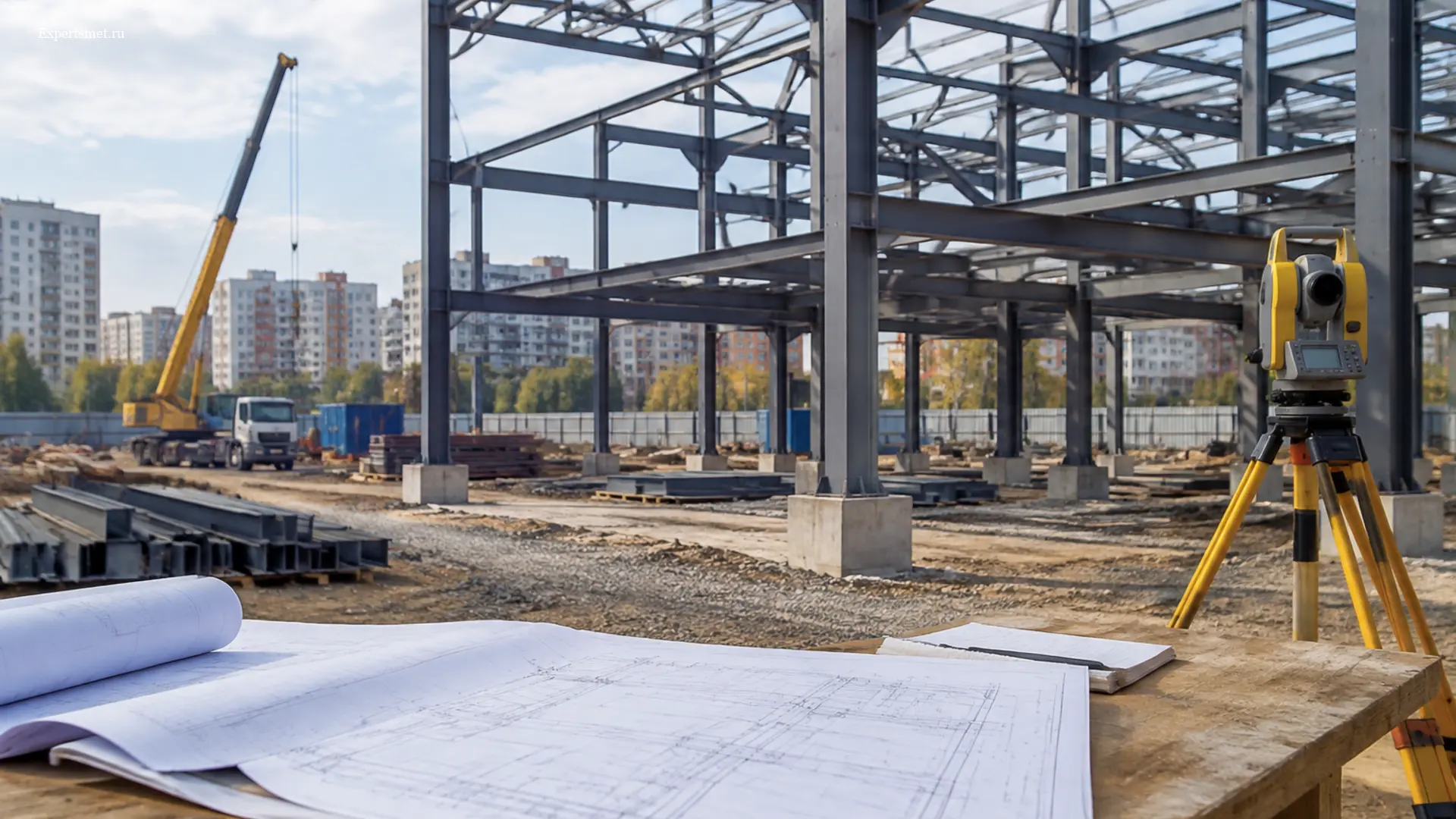

Исполнительная схема на монтаж металлоконструкций: пример

Определение

Исполнительная схема на монтаж металлоконструкций — графический материал, отражающий фактическое положение смонтированных конструкций относительно проектных осей, отметок и геометрических параметров. Конкретный состав схемы, измерений и реквизитов зависит от объекта, проекта и применимых требований.

Что показывает исполнительная схема металлоконструкций

Схема фактического положения конструкций помогает сопоставить результат монтажа с проектным решением и зафиксировать результаты выполненного контроля. В отличие от общего описания работ, графическая часть позволяет увидеть, к каким именно осям, отметкам и элементам относятся показания. Это особенно важно, когда на одном объекте монтируются несколько рядов колонн, ярусов балок, ферм или связей, а проверка ведется поэтапно.

Исполнительная геодезическая схема металлоконструкций может содержать результаты инструментальных измерений, если такие измерения предусмотрены для соответствующего этапа и объекта. Она не должна создавать ложное впечатление, что все параметры проверены одним замером. Например, положение элемента в плане, высотная отметка, вертикальность и геометрия узла — разные характеристики; для каждой могут требоваться отдельный способ контроля и собственная точка измерения.

Исполнительная документация на металлоконструкции — более широкий комплект материалов, который формируется по принятому на объекте порядку. Схема может быть его частью, но сама по себе не обязательно подтверждает качество изготовления, сварки или болтовых соединений. Сведения о соединениях и контрольных операциях отражают в соответствующих документах, когда это предусмотрено проектом или правилами производства работ.

Какие данные наносят на схему

Начните с идентификации объекта и участка: укажите наименование, корпус или зону, уровень либо ярус, оси и обозначения конструкций. Добавьте ссылки на относящиеся к работе листы рабочей документации и укажите, какая часть сооружения показана. Если схема охватывает только отдельные элементы, границы участка и исключенные из проверки зоны лучше обозначить явно, а не оставлять для догадки проверяющего.

Для каждого элемента показывают те проектные и фактические параметры, которые позволяют оценить его положение по принятой процедуре. Обычно это привязки к разбивочным осям и соответствующие отметки, а при необходимости — размерные расстояния, отклонения от осей, вертикальность или другие геометрические характеристики. Следует указывать единицы измерения и пояснять обозначения. Числа и графические условные знаки должны однозначно связываться с конкретным элементом и точкой контроля.

Исполнительная схема металлоконструкций: пример оформления

Практический образец удобно строить на фрагменте плана или разреза из рабочей документации. На изображении сохраняют проектные оси и обозначения, затем выделяют фактические точки или контуры так, чтобы проектное положение не смешивалось с измеренным. Рядом размещают выноски и таблицу результатов: марка элемента, проектный ориентир, измеренное значение, разность — если она рассчитывается по принятой методике, — и примечание при необходимости.

Например, для колонн на плане можно показать оси здания и точки контроля у основания или на заданном уровне; на разрезе — высотную привязку. Для балки или фермы уместно обозначить опоры и фактически измеренные отметки, если они входят в программу контроля. Это лишь принцип построения: конкретные точки нельзя назначить универсально, поскольку они зависят от конструкции, проекта и доступа к элементам. Не подменяйте реальные измерения условными числами ради заполнения образца.

В основной надписи или сопроводительной части обычно предусматривают идентификацию объекта, дату или этап измерений, обозначение схемы и данные об исполнителях и проверке — в объеме, установленном для объекта. Фамилии, должности и подписи указывают по принятому порядку оформления. Если обнаружено отклонение, его показывают фактически и отдельно проверяют допустимость, необходимость решения проектировщика или согласования. Нельзя скрывать измеренное значение заменой его проектным.

Исполнительная схема и монтажный чертеж: в чем разница

Монтажный чертеж отвечает на вопрос, как конструкция запроектирована и где она должна быть установлена. Исполнительная схема показывает результат после монтажа и контроля. В качестве основы для оформления иногда используют фрагмент проектного чертежа, но он становится исполнительным материалом только при корректном отражении фактических данных и прохождении принятой процедуры проверки.

Чтобы не смешивать назначение документов, в заголовке и обозначениях нужно прямо указать, что именно представлено. Неактуальная копия чертежа может содержать прежние марки, оси или проектные решения и привести к неверному сравнению. Перед выпуском проверьте редакцию исходного листа и согласованность обозначений с фактически смонтированными элементами.

Этапы подготовки и сопроводительные материалы

Сначала определяют участок и перечень параметров, которые нужно проверить, сверяют применимую рабочую документацию и уточняют последовательность контроля. Затем выполняют измерения выбранным для объекта способом, фиксируют исходные данные и переносят результаты на схему. До выпуска следует провести внутреннюю проверку: совпадают ли марки, оси и отметки, можно ли восстановить связь между каждым числом и измеренной точкой, не перепутаны ли проектные и фактические значения.

Типовые ошибки при оформлении

Частая проблема — на схеме показаны только проектные оси и размеры, но не результаты фактической съемки. Другой риск — точки контроля отмечены, однако не указано, к какой марке или уровню они относятся. В обоих случаях документ не дает проверяющему надежно сопоставить проектное и установленное положение. Не менее важно не перепутать знаки отклонений и единицы измерения: неоднозначная подпись может изменить смысл результата.

Отдельно проверяйте согласованность схемы с актуальным проектом и другими материалами по участку. Если результаты измерений вызывают вопрос, не следует самостоятельно объявлять положение допустимым, опираясь на «типовое» значение из чужого примера. Уточните применимый критерий и порядок дальнейших действий у ответственных участников проекта. Таблица ниже помогает выявить ошибки оформления, но не является перечнем нормативных требований.

Чек-лист проверки исполнительной схемы

Перед передачей схемы проверьте ее не только визуально, но и по исходным данным. Этот перечень — практическая проверка читаемости и полноты, а не универсальная форма приемки. При наличии на объекте утвержденных требований к комплекту документов приоритет имеет согласованный порядок.

• Указаны объект, участок, уровень или ярус и границы показанного фрагмента.
• Оси, марки элементов и ссылки на рабочие чертежи соответствуют актуальной документации.
• Проектные и фактические данные различимы, обозначены единицы измерения и условные знаки.
• Для каждого результата понятны элемент, точка и параметр, к которым он относится.
• Необходимые измерения выполнены, а их результаты не заменены расчетными или условными значениями.
• Отклонения отражены без сокрытия; вывод об их допустимости проверен отдельно по применимым требованиям.
• Реквизиты, подписи, проверка и сопроводительные материалы соответствуют процедуре объекта.
• Схема читаема и согласуется с ведомостью измерений и другими относящимися к участку документами.

Ограничения: что нельзя определить по универсальному образцу

Без проекта, данных о типе сооружения, стадии работ и конкретной конструкции нельзя достоверно установить полный набор контрольных точек, требуемые способы измерений и допустимые отклонения. Нельзя также заранее определить обязательные для всех объектов подписи, необходимость приложений и единый формат схемы. Эти вопросы проверяют по документации объекта и действующим источникам, применимым к конкретным работам.

Приведенные таблицы и пример описывают логику подготовки, а не утвержденный бланк и не заключение о качестве монтажа. Они не устанавливают численные допуски. Если фактическое значение выходит за критерий, требует разъяснения или расходится с проектом, зафиксируйте данные и передайте вопрос на рассмотрение лицам, уполномоченным принимать техническое решение. До его получения не подменяйте оценку предположением.

Частые вопросы

Как выглядит исполнительная схема монтажа металлоконструкций?

Обычно это план, разрез или их сочетание с проектными осями, обозначениями элементов и фактическими измеренными параметрами. Дополнительно приводят легенду и сведения, позволяющие связать точки контроля с конкретными элементами. Конкретный состав зависит от объекта.

Где найти образец исполнительной схемы металлоконструкций?

В качестве основы используют шаблон организации или фрагмент актуальной рабочей документации, если это допускает принятый порядок. Любой образец нужно адаптировать: проверить оси, марки, точки контроля, реквизиты и правила оформления объекта. Чужие измерения использовать нельзя.

Нужно ли показывать проектные и фактические отметки?

Если отметки относятся к проверяемым параметрам, их представляют так, чтобы проектное и измеренное значения можно было однозначно различить и сравнить. Требуемый набор отметок и точек контроля устанавливают по проекту и процедуре измерений для конкретной конструкции.

Как отражают отклонения и где проверяют допустимость?

На схеме фиксируют фактически полученное значение и его привязку, не скрывая расхождение с проектом. Допустимость проверяют отдельно по применимым требованиям, проектной документации и процедуре объекта. Универсальное численное значение без проверки указывать нельзя.

Кто выполняет измерения и подписывает схему?

Распределение обязанностей и состав подписей определяются организацией работ и требованиями конкретного объекта. Уточните их у ответственных участников проекта и по принятому порядку ведения документации; единого набора подписантов для всех ситуаций из одного примера вывести нельзя.
