Как построить геологический разрез по геологической карте и скважинам: правила построения

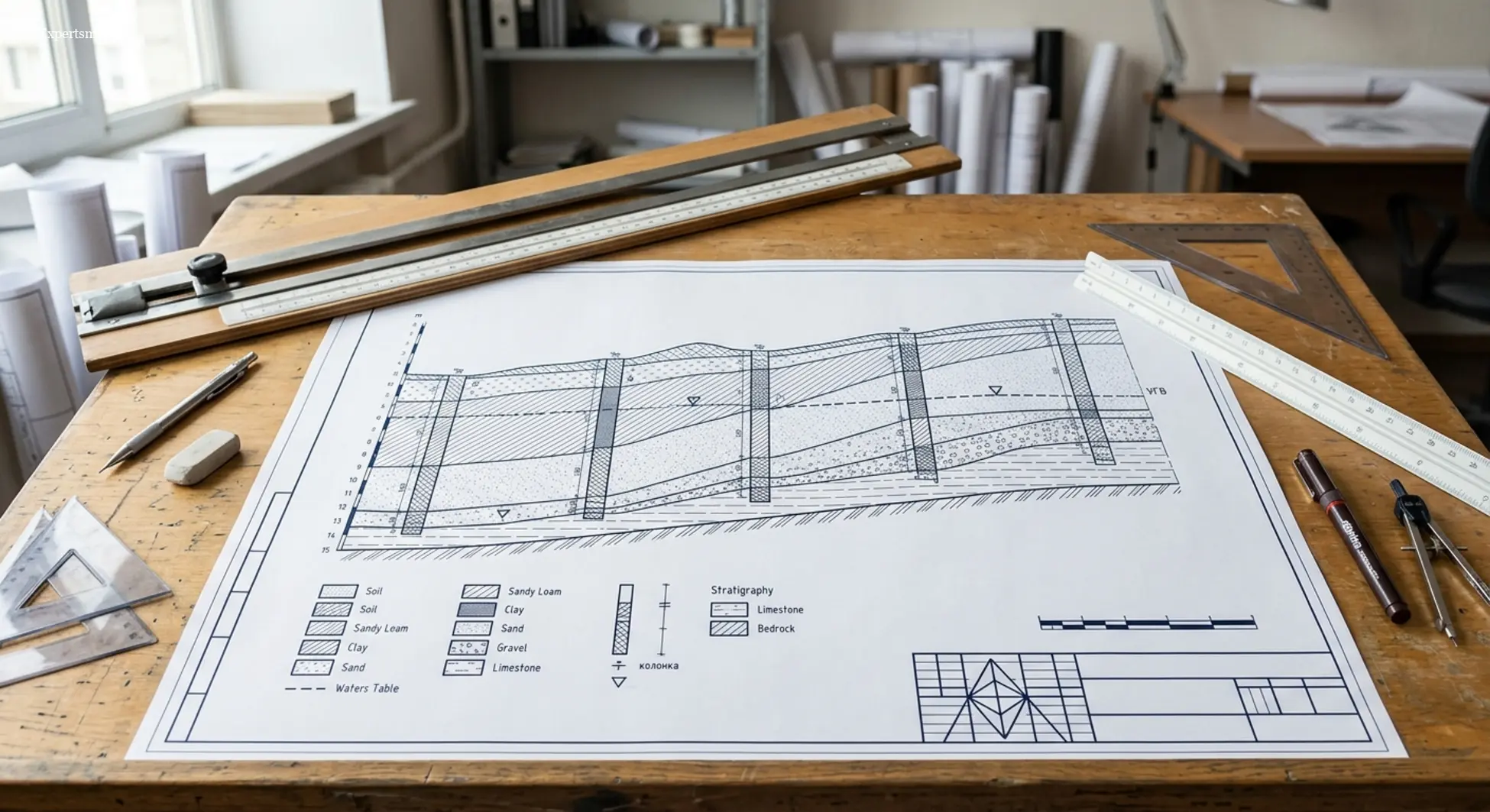

Чтобы построить геологический разрез, необходимо сначала сформировать топографический профиль по выбранной линии разреза, нанести на него колонки скважин с точным указанием глубин залегания слоев, литологического состава и уровня грунтовых вод (УГВ), а затем соединить границы стратиграфических и литологических элементов методом интерполяции или выклинивания в соответствии с требованиями СП 47.13330.2016 и ГОСТ 21.302-2021. Инженерно-геологические изыскания требуют высокой точности при переносе данных, так как именно на основе разреза принимаются решения о типе фундамента, глубине заложения и необходимости водопонижения.
Определение термина
Инженерно-геологический разрез — это графическое изображение вертикального сечения земной коры, построенное на основе данных бурения скважин, полевых и лабораторных исследований грунтов. Он отображает последовательность залегания инженерно-геологических элементов (ИГЭ), их физико-механические свойства, гидрогеологические условия и границы распространения слоев, необходимых для обоснования проектных решений.
Ключевые выводы
- Вертикальный масштаб разреза всегда укрупняется (обычно в 10 раз) относительно горизонтального для наглядности маломощных слоев.
- Границы между скважинами проводятся с учетом принципа непрерывности слоев или их выклинивания при отсутствии корреляции.
- Оформление разреза строго регламентировано ГОСТ 21.302-2021, включая штриховку грунтов и обозначение УГВ.
- Геологическая карта служит вспомогательным инструментом для понимания общего залегания коренных пород, но не заменяет данные бурения.
- Правильная интерпретация данных изысканий напрямую влияет на сметную стоимость строительных работ и безопасность объекта.
Содержание
- Значение разреза в проектировании
- Построение по геологической карте
- Построение по данным бурения
- Выбор масштабов
- Оформление по ГОСТ
- Чек-лист проверки
- Часто задаваемые вопросы
Что такое инженерно-геологический разрез и зачем он нужен в проектировании
Инженерно-геологический разрез является фундаментом для разработки проектной документации. Без него невозможно корректно рассчитать несущую способность основания, выбрать тип фундамента (свайный, ленточный, плитный) и оценить риски, связанные с подтоплением или просадкой грунтов. В процессе инженерно-геологических изысканий разрез позволяет визуализировать пространственное положение слоев, что критически важно для объектов капитального строительства.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
Проектировщики используют разрез для определения глубины заложения подошвы фундамента, оценки необходимости устройства дренажных систем и прогнозирования изменения гидрогеологического режима при строительстве. Ошибки на этапе построения разреза могут привести к неверному выбору конструктивных решений, что влечет за собой либо удорожание проекта из-за избыточного запаса прочности, либо аварийные ситуации из-за недооценки слабых грунтов.
Как построить геологический разрез по геологической карте: пошаговый алгоритм
Построение разреза по геологической карте начинается с выбора линии разреза, которая должна пересекать основные геологические структуры (складки, разломы) перпендикулярно их простиранию. Сначала строится топографический профиль: на миллиметровую бумагу или в CAD-систему переносятся отметки высот из топографического плана по линии разреза. Затем на этот профиль наносятся границы геологических тел, которые пересекает линия разреза на карте.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.
Важно учитывать углы падения пластов, если они указаны на карте. При переносе границ необходимо соблюдать стратиграфическую последовательность: более молодые отложения (четвертичные) всегда перекрывают более древние (коренные). Если на карте показаны разрывные нарушения, они отображаются на разрезе как линии разломов, вдоль которых происходит смещение слоев. Этот метод дает общее представление о структуре участка, но для детального проектирования требует обязательной верификации данными бурения.
Построение геологического разреза по данным бурения скважин
Построение разреза по скважинам — это процесс интерполяции данных. На топографический профиль наносятся колонки скважин в масштабе. Каждая колонка должна содержать информацию об абсолютных отметках устья, глубине залегания границ ИГЭ, литологическом описании и результатах лабораторных испытаний. Соединение границ слоев между скважинами выполняется по принципу наиболее вероятного залегания.
Если слой присутствует в двух соседних скважинах на схожих отметках, границы соединяются прямой линией. Если слой встречается только в одной скважине, он показывается как выклинивающийся (линза). При этом необходимо учитывать данные о четвертичных отложениях, которые часто имеют линзовидный характер, в отличие от более выдержанных коренных пород. Уровень грунтовых вод (УГВ) наносится на разрез синей линией с указанием даты замера, так как этот показатель является динамическим.
Правила выбора вертикального и горизонтального масштаба
В инженерной геологии существует правило искажения масштабов. Горизонтальный масштаб обычно соответствует масштабу топографического плана (например, 1:500 или 1:1000), в то время как вертикальный масштаб принимается в 10 раз крупнее (1:50 или 1:100). Это необходимо для того, чтобы визуально выделить маломощные слои грунта, которые имеют решающее значение для выбора фундамента, но при одинаковом масштабе были бы практически неразличимы.
Таблица 1: Рекомендуемые масштабы для инженерно-геологических разрезов| Тип объекта | Горизонтальный масштаб | Вертикальный масштаб | Применение |
|---|---|---|---|
| Малоэтажное строительство | 1:200 | 1:20 | Детальное изучение слабых грунтов |
| Промышленные объекты | 1:500 | 1:50 | Стандарт для большинства проектов |
| Линейные сооружения | 1:1000 | 1:100 | Общая оценка трассы |
Оформление разреза по ГОСТ: условные обозначения и штриховки
Оформление разреза должно строго соответствовать ГОСТ 21.302-2021. Каждый инженерно-геологический элемент (ИГЭ) должен иметь уникальную штриховку, соответствующую его литологическому составу (песок, глина, суглинок, скальные породы). Цветовое кодирование часто используется для обозначения стратиграфических подразделений, где четвертичные отложения обычно выделяются оттенками желтого и серого, а коренные породы — более насыщенными цветами.
На разрезе обязательно указываются: номера скважин, абсолютные отметки устьев, глубина скважин, границы ИГЭ, УГВ, а также физико-механические характеристики грунтов в табличной форме под разрезом. Несоблюдение стандартов оформления может стать причиной отказа в прохождении государственной экспертизы проектной документации.
Таблица 2: Типовые ошибки при построении разрезов| Ошибка | Последствие | Как проверить |
|---|---|---|
| Отсутствие увязки границ | Неверный расчет осадки | Сравнить отметки ИГЭ в соседних скважинах |
| Игнорирование УГВ | Затопление котлована | Проверить наличие даты замера УГВ |
| Неверный масштаб | Искажение мощности слоев | Проверить соотношение осей |
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
Чек-лист проверки геологического разреза
Перед передачей документации в экспертизу или заказчику, убедитесь, что разрез соответствует следующим критериям:
- Соблюдены требования ГОСТ 21.302-2021 по условным обозначениям.
- Вертикальный масштаб укрупнен относительно горизонтального в 10 раз.
- Все скважины, попавшие в линию разреза, нанесены с корректными отметками.
- Границы ИГЭ увязаны между всеми скважинами без противоречий.
- Уровень грунтовых вод (УГВ) нанесен с учетом сезонных колебаний.
- Присутствует стратиграфическая колонка и легенда условных обозначений.
- Все ИГЭ пронумерованы и соответствуют отчету об инженерных изысканиях.
Ограничения и рекомендации
Важно понимать, что геологический разрез — это модель, основанная на интерполяции. Мы не можем гарантировать 100% точность залегания слоев между скважинами, если расстояние между ними превышает нормативные значения. Рекомендации по выбору фундамента должны основываться на консервативном подходе: при сомнениях в однородности грунта следует предусматривать дополнительные исследования или закладывать более надежные конструктивные решения. Данные о составе грунтов должны подтверждаться лабораторными протоколами, а не только визуальным описанием бурового мастера.
Часто задаваемые вопросы
Как пошагово построить инженерно-геологический разрез по данным бурения?
Сначала строится топографический профиль, затем на него наносятся колонки скважин, после чего границы слоев соединяются методом интерполяции с учетом литологического состава и стратиграфии.
Какое соотношение масштабов используется при построении разреза?
Обычно используется соотношение 1:10 (вертикальный масштаб крупнее горизонтального) для обеспечения наглядности маломощных слоев грунта.
Как перенести геологические границы с карты на профиль?
Границы переносятся путем проецирования точек пересечения линии разреза с границами геологических контуров на карте на соответствующий топографический профиль.
Как отображается уровень грунтовых вод (УГВ) на разрезах?
УГВ отображается синей линией с соответствующим условным знаком (треугольником) и указанием даты замера в соответствии с ГОСТ.
В чем разница между разрезом четвертичных отложений и коренных пород?
Четвертичные отложения часто имеют линзовидное залегание и высокую изменчивость, тогда как коренные породы более выдержаны по мощности и простиранию.
