Какие зоны относятся ко взрывоопасным зонам 2 класса и зоне В-1г: классификация и правила

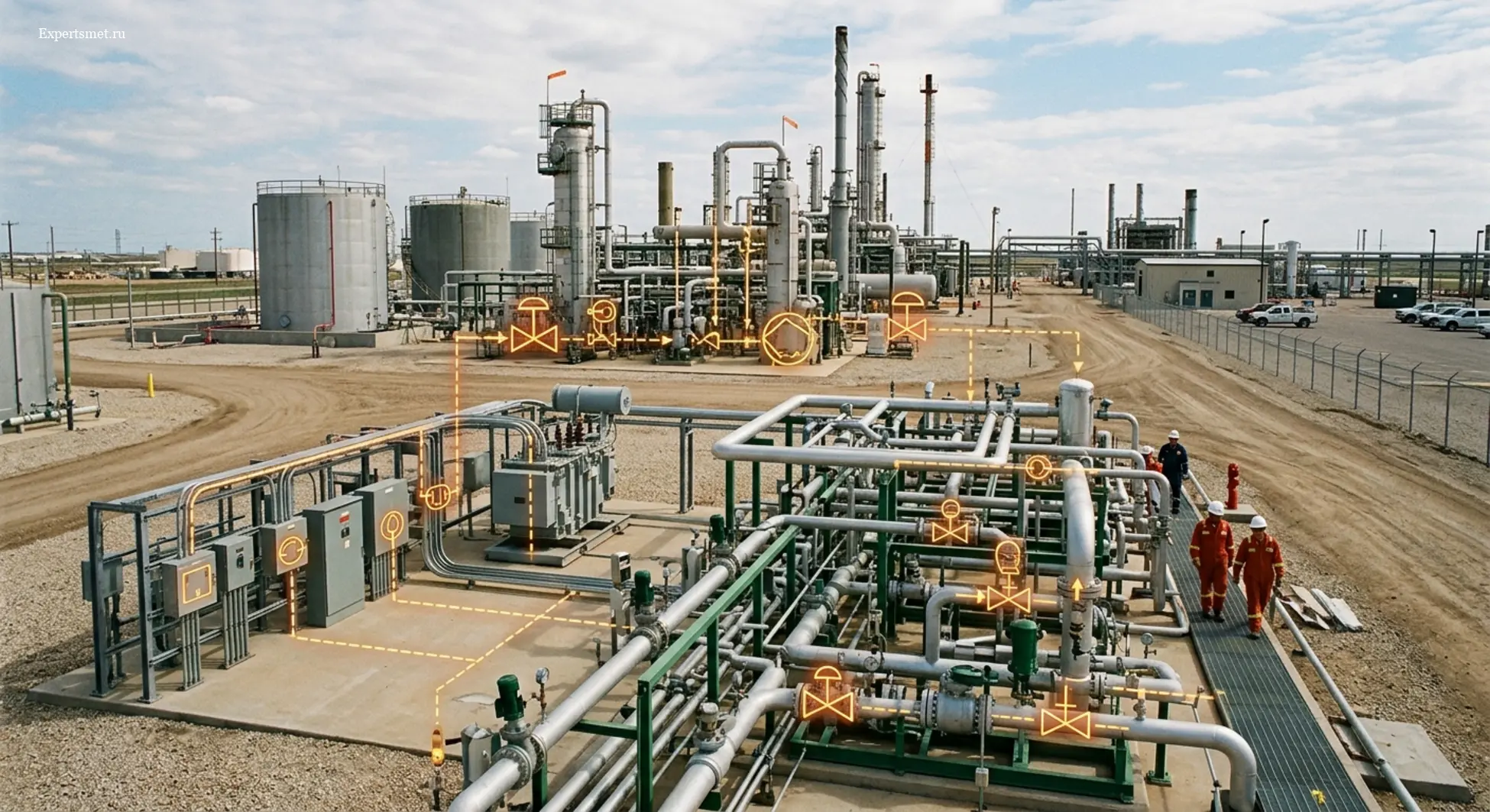

Взрывоопасная зона 2 класса по Федеральному закону № 123-ФЗ и стандарту ГОСТ IEC 60079-10-1 представляет собой область, в которой образование взрывоопасной смеси горючих газов или паров легковоспламеняющихся жидкостей (ЛВЖ) с воздухом при нормальных условиях эксплуатации не предполагается, а если оно возникает, то существует исключительно на короткий период времени. В отечественной нормативной базе, основанной на Правилах устройства электроустановок (ПУЭ, глава 7.3), аналогичным пространством для наружных технологических установок является зона класса В-1г, охватывающая открытые пространства у наружных насосных станций, резервуаров с нефтепродуктами, дыхательных и предохранительных клапанов, а также фланцевых соединений трубопроводов.
Определение: Взрывоопасная зона 2 класса (зона В-1г по ПУЭ) — это открытая или ограниченная пространственная зона вокруг источников выделения горючих веществ, где взрывоопасная концентрация газов или паров может сформироваться лишь в результате аварийных ситуаций или редких кратковременных технологических операций (например, при сливе-наливе или срабатывании дыхательной арматуры).
Ключевые выводы (Summary Box)
- Зона 2 класса по ГОСТ и 123-ФЗ характеризуется отсутствием взрывоопасных смесей при штатной работе и их кратковременным появлением (менее 10 часов в год) при нарушениях.
- Зона В-1г по ПУЭ (глава 7.3) объединяет наружные установки с обращением ЛВЖ и горючих газов, а также зоны около дыхательных клапанов резервуаров.
- Проектирование электроустановок в таких зонах требует применения оборудования со специальными видами взрывозащиты (например, повышенной надежности против искрения).
- Границы зон определяются расчетным путем на основе интенсивности вентиляции, скорости испарения жидкостей и геометрических параметров оборудования.
- Современная проектная документация должна гармонизировать требования Технического регламента о требованиях пожарной безопасности и устаревших норм ПУЭ.
Содержание статьи:
- Какие объекты и пространства относятся ко взрывоопасной зоне 2 класса
- Зона класса В-1г по ПУЭ: характеристики и признаки
- Соотнесение классификаций: Зона 2 (ГОСТ/123-ФЗ) и Зона В-1г (ПУЭ)
- Требования к электрооборудованию в зонах 2 и В-1г
- Определение класса зоны в проектной документации
- Ограничения и нормативная специфика
- Таблица: Состав работ и этапы классификации зон
- Таблица: Типичные ошибки при определении классов взрывоопасности
- Чек-лист проверки и обоснования взрывоопасных зон
- Часто задаваемые вопросы (FAQ)
Какие объекты и пространства относятся ко взрывоопасной зоне 2 класса
Определение класса взрывоопасности конкретного участка технологического объекта базируется на анализе вероятности появления горючей среды. Взрывоопасная зона 2 класса формируется вокруг оборудования, содержащего горючие газы, легковоспламеняющиеся жидкости с температурой вспышки выше или ниже определенных пределов, а также горючие пыли. Главным критерием отнесения объекта к данному классу является то, что при нормальной работе технологической линии выделение паров или газов исключено или локализовано внутри герметичных трубопроводов, аппаратов и резервуаров.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
Типичными примерами таких пространств на промышленных предприятиях являются открытые площадки размещения насосных агрегатов для перекачки нефтепродуктов при условии безупречной герметичности сальниковых уплотнений, открытые сливо-наливные эстакады для светлых нефтепродуктов при кратковременных операциях подсоединения рукавов, а также периметры вокруг технологических печей, работающих на газовом топливе. В этих зонах взрывоопасная газовая смесь может образоваться лишь вследствие маловероятных аварий: разрыва шланга, крупной прокладки фланца или отказа запорной арматуры, устраняемого в кратчайшие сроки.
Зона класса В-1г по ПУЭ: характеристики и признаки
В соответствии с главой 7.3 Правил устройства электроустановок, зона класса В-1г определяется как пространство у наружных установок, содержащих легковоспламеняющиеся жидкости или горючие газы. Сюда относятся открытые технологические установки, в которых обращаются опасные вещества, если они не подпадают под критерии более опасных зон (например, зоны В-1а с постоянным или частым образованием смесей при нормальной работе). К зоне В-1г традиционно причисляют пространства вокруг наружных отстойников, сепараторов, нефтеловушек и открытых технологических емкостей.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.
Кроме того, ПУЭ четко регламентирует распространение зоны В-1г вокруг дыхательных и предохранительных клапанов вертикальных и горизонтальных стальных резервуаров для хранения нефти и нефтепродуктов. В этих точках потенциальным источником выделения горючих газов и паров выступает сам дыхательный клапан в моменты выкачки продукта из резервуара или суточных колебаний температуры. Пространство на определенном нормативном расстоянии от среза патрубка дыхательного клапана или незащищенного вентиляционного отверстия рассматривается как классическая зона В-1г, требующая жесткого ограничения источников открытого огня и применения искробезопасного электрооборудования.
Соотнесение классификаций: Зона 2 (ГОСТ/123-ФЗ) и Зона В-1г (ПУЭ)
С развитием технического регулирования в строительной и промышленной сфере возникла необходимость гармонизации отечественных терминов ПУЭ с международными стандартами серии IEC 60079. Согласно статье 19 Федерального закона № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», классификация взрывоопасных зон базируется на делении на классы 0, 1 и 2 для газовых сред. При этом зона В-1г по ПУЭ в подавляющем большинстве случаев технологического проектирования эквивалентна зоне 2 по ГОСТ IEC 60079-10-1 для наружных установок.
Основное отличие подходов заключается в методологии расчета. Если ПУЭ оперирует фиксированными геометрическими радиусами и качественными признаками наличия оборудования, то современные стандарты требуют выполнения математического моделирования рассеивания газов и паров с учетом розы ветров, параметров вентиляции и скорости выброса. Тем не менее, для целей электротехнического проектирования оба документа используются в комплексе, что требует от инженеров-проектировщиков глубокого понимания взаимосвязи между нормативными актами.
Требования к электрооборудованию в зонах 2 и В-1г
Выбор электротехнического оборудования для установки во взрывоопасных зонах 2 класса и зоны В-1г подчиняется строгим правилам Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Поскольку вероятность образования взрывоопасной смеси здесь ниже, чем в зонах 0 или 1, уровень взрывозащиты оборудования может быть менее жестким, однако недопустимо использование стандартных общепромышленных изделий без соответствующей маркировки.
Для зоны 2 и В-1г допускается применение электрооборудования с видом взрывозащиты «повышенная надежность против взрыва» (маркировка Ex e), «взрывонепроницаемая оболочка» (Ex d), а также искробезопасные электрические цепи (Ex i) и оборудование с защитой вида «n» (Ex n). Кабели, коммутационные коробки, светильники и двигатели насосов должны иметь сертификаты соответствия ЕАЭС, подтверждающие их способность безопасно функционировать в среде с потенциальным присутствием горючих газов без риска инициирования детонации от электрической искры или нагрева поверхности.
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
Определение класса зоны в проектной документации
Корректное определение классов взрывоопасных зон в проектной документации — зона ответственности инженеров-технологов совместно со специалистами по пожарной безопасности. Информация отражается в разделах «Технологические решения» (ТХ), «Мероприятия по обеспечению пожарной безопасности» (ПБ) и служит исходным заданием для проектировщиков систем электроснабжения (ИОС) и автоматизации (КИПиА).
В состав проектных материалов обязательно включается план расположения технологического оборудования с нанесенными контурами и радиусами взрывоопасных зон классов 0, 1, 2 и В-1г. Ошибки на этом этапе могут привести либо к необоснованному удорожанию строительства из-за избыточного применения дорогого взрывозащищенного оборудования, либо к критическому снижению уровня безопасности объекта и отказу государственной или негосударственной экспертизы в согласовании проекта.
Ограничения и нормативная специфика
При определении границ и классов взрывоопасных зон необходимо учитывать объективные ограничения инженерного метода. Без проведения точного аэродинамического расчета рассеивания газов, знания точных физико-химических свойств обращающихся веществ (температура кипения, давление паров, нижний концентрационный предел распространения пламени) и аэрологических характеристик площадки невозможно гарантировать достоверность принятых проектных решений.
Нормативные документы содержат типовые рекомендации и базовые радиусы зон для типовых объектов (склады нефтепродуктов, насосные), однако для уникальных или сложных технологических процессов требуется разработка специальных технических условий (СТУ) или проведение специализированных расчетных обоснований пожарного риска. Экспертные заключения должны опираться на действующие межгосударственные и национальные стандарты, исключая применение недействующих или отмененных ведомственных инструкций.
Таблица 1. Этапы и состав работ по классификации взрывоопасных зон
| Этап работ | Нормативная база | Состав выполняемых мероприятий | Результат (документ) |
|---|---|---|---|
| 1. Сбор исходных данных | ТХ регламенты, паспорта веществ | Анализ физико-химических свойств ЛВЖ и газов, определение давления, температур и объемов обращения. | Технологическое задание на проектирование |
| 2. Расчет интенсивности выделения | ГОСТ IEC 60079-10-1 | Расчет потенциальных утечек из фланцев, сальников и предохранительных устройств, оценка вентиляции. | Пояснительная записка с расчетом зон |
| 3. Зонирование объекта | ПУЭ гл. 7.3, ФЗ № 123-ФЗ (ст. 19) | Определение пространственных границ зон классов 0, 1, 2 и В-1г вокруг технологических аппаратов. | Чертежи планов расположения взрывоопасных зон |
| 4. Подбор оборудования | ТР ТС 012/2011, ПУЭ | Выбор электрооборудования с требуемым уровнем взрывозащиты под конкретный класс зоны. | Спецификации оборудования и опросные листы |
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
Таблица 2. Типичные ошибки при определении зоны 2 класса и зоны В-1г
| Типичная ошибка | Последствия для проекта | Как проверить и исправить |
|---|---|---|
| Приравнивание зоны 2 к общепромышленной зоне из-за редких аварий | Установка незащищенного оборудования, риск взрыва при нештатной ситуации, отказ экспертизы. | Проверить наличие потенциальных источников выделения газа; применить требования ПУЭ и ГОСТ к наружным установкам. |
| Игнорирование зон вокруг дыхательных клапанов резервуаров | Размещение искрящего электрооборудования (освещение, КИП) в непосредственной близости от выхлопа паров. | Сверить радиусы зоны В-1г по нормам проектирования складов нефти и нефтепродуктов (обычно не менее 3-5 м от среза клапана). |
| Смешение терминологии ПУЭ (В-1г) и ГОСТ (Зона 2) без технического обоснования | Несогласованность разделов проекта ТХ и ИОС, путаница при выборе маркировки взрывозащиты. | Ввести в проект таблицу сопоставления классификаций и согласовать их в пояснительной записке раздела ПБ. |
| Отсутствие учета розы ветров при определении конфигурации зоны | Искажение реальных границ распространения тяжелых паров ЛВЖ в приземном слое атмосферы. | Выполнить расчет рассеивания с учетом повторяемости направлений ветра по данным метеостанции района строительства. |
Чек-лист проверки и обоснования взрывоопасных зон
Для самостоятельного контроля корректности определения взрывоопасных зон 2 класса и зоны В-1г в проектной документации используйте следующий структурированный чек-лист:
- Выполнен ли полный перечень технологических аппаратов, являющихся потенциальными источниками утечек горючих газов и паров?
- Сопоставлены ли классификации зон по ГОСТ IEC 60079-10-1 и ПУЭ (глава 7.3) для исключения противоречий в проекте?
- Нанесены ли графические границы зоны В-1г и зоны 2 на все технологические планы и генплан объекта?
- Учтены ли радиусы зон вокруг дыхательных клапанов, предохранительных устройств и открытых проемов емкостей с ЛВЖ?
- Имеют ли все электротехнические приборы, устанавливаемые в границах зоны 2, действующие сертификаты ТР ТС 012/2011?
- Проведен ли расчет интенсивности вентиляции и рассеивания газов для открытых наружных установок?
- Согласованы ли разделы технологических решений и электроснабжения в части маркировки взрывозащиты оборудования?
Часто задаваемые вопросы
Какие конкретно объекты и технологические установки относятся ко взрывоопасным зонам 2-го класса?
Ко взрывоопасным зонам 2 класса относятся открытые наружные площадки с насосными агрегатами для перекачки ЛВЖ, зоны вокруг фланцевых соединений технологических трубопроводов горючих газов, пространства около дыхательных клапанов резервуаров с нефтепродуктами, а также открытые сливо-наливные эстакады при соблюдении герметичности запорной арматуры в штатном режиме.
Что такое зона класса В-1г по ПУЭ и чем она отличается от зоны 2 по ГОСТ IEC 60079-10-1?
Зона В-1г по ПУЭ охватывает наружные установки с обращением горючих газов и ЛВЖ, а также зоны у дыхательных клапанов. В современной практике зона В-1г технологически соответствует зоне 2 по ГОСТ IEC 60079-10-1. Разница заключается в том, что ПУЭ задает преимущественно качественные признаки и фиксированные расстояния, а ГОСТ требует инженерного расчета вероятности образования газовоздушной смеси.
Какое электрооборудование разрешено устанавливать в взрывоопасной зоне класса В-1г?
В зоне В-1г разрешено применять электрооборудование, имеющее уровень взрывозащиты «повышенная надежность против взрыва» (Ex e), взрывонепроницаемую оболочку (Ex d), искробезопасные цепи (Ex i) или специальное исполнение вида «n», сертифицированное в соответствии с требованиями технического регламента ТР ТС 012/2011 для работы во взрывоопасных газовых средах.
Какие границы и радиусы устанавливаются для зоны В-1г вокруг дыхательных клапанов и фланцев?
Конкретные радиусы определяются проектной документацией на основе ведомственных норм технологического проектирования и расчетов. Для дыхательных клапанов резервуаров стандартные радиусы зоны В-1г обычно составляют от 3 до 5 метров по горизонтали и вертикали от среза патрубка, в зависимости от производительности дыхания и объема резервуара.
Как правильно указать класс взрывоопасной зоны в проектной документации (разделы ИОС, ТХ, ПБ)?
Класс зоны должен быть единообразно прописан во всех связанных разделах проекта. Технологический раздел (ТХ) определяет источники выделения и границы, раздел пожарной безопасности (ПБ) обосновывает категории и классы по ФЗ № 123-ФЗ и ПУЭ, а раздел электроснабжения (ИОС) использует эти данные для спецификации взрывозащищенного оборудования и кабельных трасс.
