Калибровка температуры терморегулятора: что это такое и как откалибровать прибор
Калибровка температуры терморегулятора — это процедура программной или механической коррекции (параметр Offset) показаний прибора для устранения расхождения между температурой на дисплее и фактической температурой пола или воздуха, измеренной эталонным термометром. Процедура необходима для точного контроля микроклимата (ГОСТ 30494-2011), предотвращения перегрева напольных покрытий (не более 26–27 °C для ламината по СП 60.13330.2020) и компенсации погрешностей выносных NTC-датчиков.
Определение: Калибровка температуры терморегулятора — это процесс настройки электронного или механического прибора управления отоплением путем введения корректирующего значения (offset) в инженерное меню для синхронизации отображаемых на экране данных с реальными физическими параметрами среды, полученными с помощью поверенного измерительного инструмента.
Ключевые выводы (Summary Box)
- Калибровка устраняет расхождение между реальной температурой и показаниями датчика.
- Процедура выполняется с использованием эталонного термометра после стабилизации системы в течение 2–3 часов.
- Параметр коррекции (Offset) настраивается в инженерном или скрытом меню терморегулятора.
- Отсутствие калибровки для систем теплого пола может привести к перегреву ламината или паркета.
- Перед началом настройки обязательно проверяется исправность и сопротивление выносного NTC-датчика.
- Современные программируемые и Wi-Fi термостаты поддерживают шаг настройки от 0.5 °C до 1 °C.
Содержание статьи
- Что такое калибровка температуры на терморегуляторе и зачем она нужна
- Особенности калибровки терморегулятора теплого пола
- Как откалибровать терморегулятор своими руками: пошаговая инструкция
- Сравнение типов терморегуляторов и параметров их калибровки
- Таблица этапов и состава работ по настройке
- Распространенные ошибки при настройке и измерении температуры
- Чек-лист проверки и калибровки терморегулятора
- Ограничения и нормативная база
- Часто задаваемые вопросы (FAQ)
Что такое калибровка температуры на терморегуляторе и зачем она нужна
В процессе эксплуатации систем отопления пользователи часто сталкиваются с ситуацией, когда на экране настенного прибора отображается комфортная температура, но физически в помещении прохладнее или, наоборот, слишком жарко. Погрешность датчика температуры может составлять от 1 до 4 градусов Цельсия, что критично для поддержания заданного микроклимата. Калибровка терморегулятора позволяет программно нивелировать это отклонение без замены оборудования.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
Необходимость проведения данной процедуры обусловлена конструктивными особенностями полупроводниковых элементов и условиями монтажа. Выносной датчик пола или встроенный датчик воздуха подвергаются естественному старению материалов, а также испытывают влияние паразитных тепловых потоков от стен или скрытых коммуникаций. Своевременная коррекция температуры (offset) гарантирует соответствие параметров микроклимата нормативным требованиям и снижает энергопотребление системы.
Особенности калибровки терморегулятора теплого пола
Для систем напольного обогрева точность измерений критически важна из-за жестких ограничений по максимальному нагреву чистовых материалов. Согласно строительным правилам СП 60.13330.2020, температура поверхности пола в помещениях с постоянным пребыванием людей не должна превышать 26 °C (для детских учреждений и жилых комнат), а для паркета и ламината критической отметкой является 27 °C. Превышение этих значений приводит к рассыханию древесины, деформации ламелей и выделению летучих веществ из клеевых составов.
Выносной датчик пола помещается в защитную гофрированную трубу между витками нагревательного кабеля или мата. Если датчик установлен слишком близко к греющему элементу или, наоборот, удален от него на значительное расстояние, возникает расхождение показателей температуры. Программируемый терморегулятор позволяет скорректировать это смещение через инженерное меню, обеспечивая корректное срабатывание реле и стабильный гистерезис терморегулятора.
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
Как откалибровать терморегулятор своими руками: пошаговая инструкция
Процедура настройки прибора требует соблюдения определенной последовательности действий и использования поверенного измерительного инструмента. Прежде чем приступить к изменению параметров в инженерном меню терморегулятора, необходимо дать системе поработать в стационарном режиме не менее 2–3 часов для стабилизации тепловых потоков в стяжке и воздухе.
Пошаговый алгоритм выполнения работ включает в себя следующие этапы:

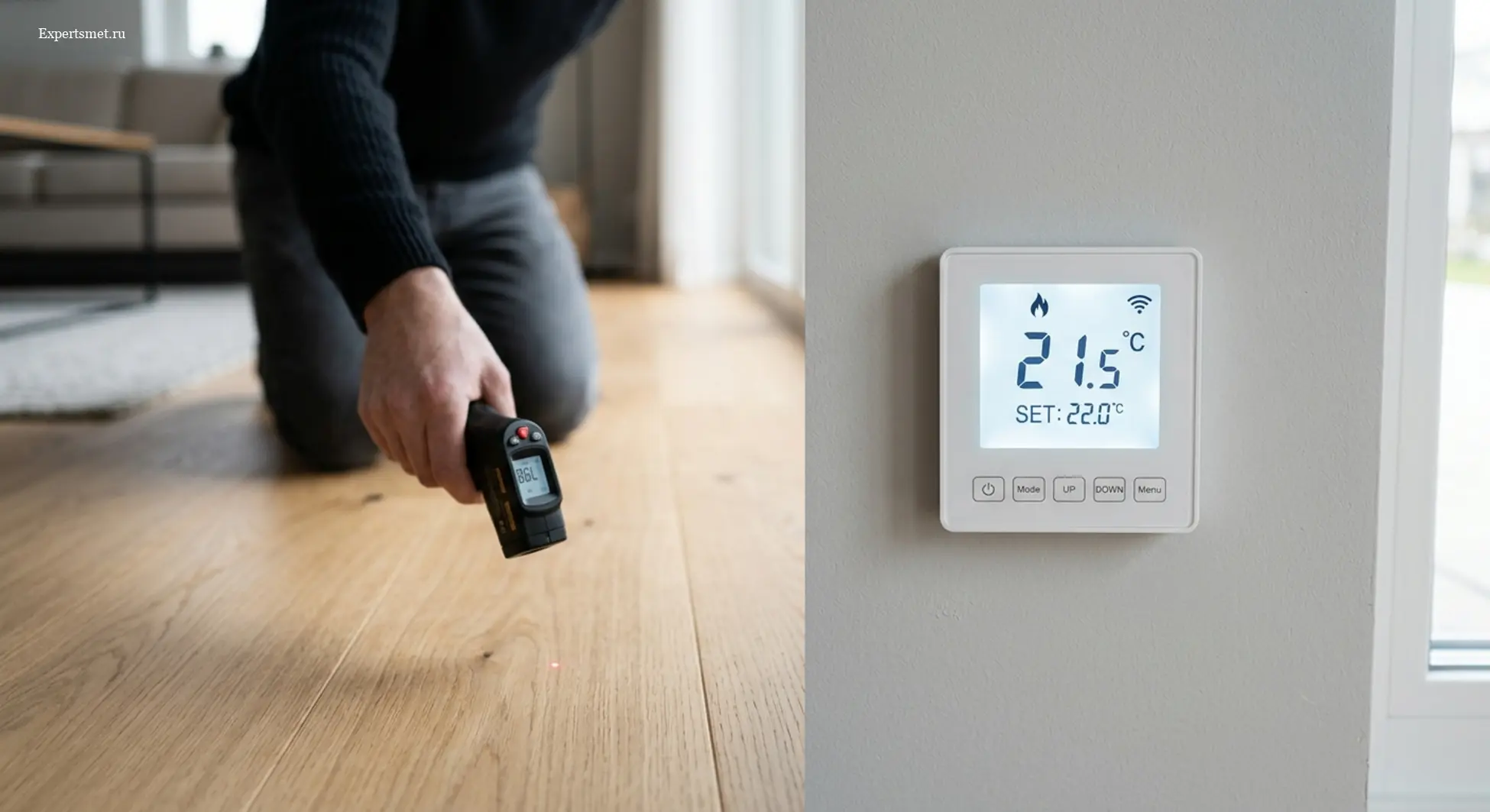

- Шаг 1. Замер фактической температуры. Разместите эталонный термометр или пирометр на поверхности пола (в зоне расположения датчика) или на уровне роста человека (если калибруется датчик воздуха). Зафиксируйте показания.
- Шаг 2. Сравнение данных. Сравните значение на дисплее терморегулятора с показаниями эталонного прибора. Определите разницу (например, на экране 24 °C, а по факту 22 °C, значит разница составляет -2 °C).
- Шаг 3. Вход в инженерное меню. Выключите прибор кнопкой питания, затем зажмите комбинацию клавиш (обычно «Вверх» + «Вниз» или «Питание» + «Меню» в течение 5–10 секунд) до появления сервисного кода или скрытого параметра настройки.
- Шаг 4. Ввод коррекции (Offset). Найдите параметр калибровки (обозначается как CAL, ADJ, Offset или SH). С помощью кнопок управления установите требуемое значение поправки с учетом шага калибровки прибора.
- Шаг 5. Сохранение и проверка. Подтвердите выбор нажатием клавиши подтверждения и выйдите в основной режим работы. Проверьте стабильность работы системы через несколько часов.
Сравнение типов терморегуляторов и параметров их калибровки
На рынке представлено несколько разновидностей приборов управления отоплением, каждая из которых имеет свои конструктивные и программные ограничения по настройке точности датчиков.
| Тип терморегулятора | Диапазон калибровки (Offset) | Шаг настройки | Способ доступа к настройкам |
|---|---|---|---|
| Механический аналоговый | Не поддерживается | Отсутствует | Физическая регулировка потенциометра (не рекомендуется) |
| Электронный цифровой | От -5 °C до +5 °C | 0.5 °C или 1.0 °C | Комбинация кнопок на лицевой панели |
| Программируемый / Wi-Fi | От -9 °C до +9 °C | 0.1 °C или 0.5 °C | Инженерное меню на дисплее или мобильное приложение |
Этапы и состав работ по диагностике и настройке терморегулятора
Для качественного устранения погрешностей и предотвращения аварийных ситуаций комплекс мероприятий включает инженерную диагностику линии измерения температуры.
| Этап работ | Состав операций и проверок | Используемый инструмент | Нормативный результат |
|---|---|---|---|
| 1. Диагностика цепи | Проверка целостности проводки выносного датчика, замер сопротивления NTC-датчика при 25 °C. | Мультиметр (омметр) | Соответствие номиналу паспорта (например, 10 кОм) |
| 2. Контрольный замер | Изменение реальной температуры в контрольной точке с помощью независимого прибора. | Эталонный термометр / пирометр | Фиксация точного значения с погрешностью до 0.1 °C |
| 3. Программная коррекция | Вход в скрытое инженерное меню, ввод значения offset, сохранение конфигурации. | Интерфейс терморегулятора | Равенство показаний экрана и эталона |
| 4. Финальный мониторинг | Проверка циклов включения и отключения нагревательного элемента под нагрузкой. | Визуальный контроль, токовые клещи | Стабильная работа без перегрева покрытия |
Распространенные ошибки при настройке и измерении температуры
Неправильная калибровка или спешка при проведении замеров могут привести к некорректной работе системы отопления и преждевременному выходу из строя дорогостоящих отделочных материалов.
| Типовая ошибка | Возможные последствия | Как правильно проверить и исправить |
|---|---|---|
| Замер температуры сразу после включения прибора | Система не вышла на стационарный режим, калибровка приведет к сильному перегреву. | Дождаться стабилизации теплового баланса (не менее 2–3 часов непрерывной работы). |
| Использование бытовых не поверенных термометров | Внесение ложной поправки из-за погрешности самого измерительного прибора. | Использовать сертифицированный эталонный термометр или поверенный пирометр. |
| Превышение допустимого диапазона параметра Offset | Сбой программного обеспечения терморегулятора или некорректная логика реле. | Сбросить настройки до заводских и ввести коррекцию в допустимых производителем пределах. |
| Игнорирование проверки сопротивления NTC-датчика | Датчик имеет внутренний обрыв или замыкание, калибровка не решит проблему. | Отключить датчик от клемм и проверить его сопротивление мультиметром перед настройкой. |
Чек-лист проверки и калибровки терморегулятора
Используйте данный структурированный список для самостоятельного контроля правильности выполнения настройки:
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
- Убедитесь, что система теплого пола работала в непрерывном режиме не менее 3 часов.
- Подготовьте эталонный измерительный прибор с известной погрешностью.
- Зафиксируйте расхождение между показаниями экрана термостата и реальной температурой.
- Изучите технический паспорт устройства для определения комбинации клавиш входа в инженерное меню.
- Выполните вход в скрытое меню и найдите параметр коррекции температуры (Offset).
- Введите расчетное значение поправки с учетом шага калибровки прибора.
- Сохраните изменения и выйдите в основной рабочий режим интерфейса.
- Проведите повторный контроль температурных показателей через 24 часа.
Ограничения и нормативная база
Приведенные рекомендации базируются на общих инженерных принципах эксплуатации электротехнических приборов управления микроклиматом. Точные комбинации клавиш, названия сервисных меню и допустимые диапазоны регулировки могут существенно отличаться в зависимости от производителя оборудования (Devi, Danfoss, Теплолюкс, Tuya-совместимые Wi-Fi термостаты). Нормативные требования к параметрам микроклимата жилых зданий регулируются ГОСТ 30494-2011, а предельно допустимые температуры нагрева поверхностей регламентируются СП 60.13330.2020 и СП 29.13330.2011. В случае повреждения изоляции выносного датчика или выхода из строя его полупроводниковой структуры программная калибровка неэффективна — требуется полная замена измерительного элемента.
Часто задаваемые вопросы (FAQ)
Что такое калибровка температуры на терморегуляторе и зачем ее проводить?
Калибровка температуры терморегулятора — это процедура устранения расхождения между реальной температурой в помещении или на поверхности пола и данными на дисплее прибора. Проводится для точного соблюдения норм микроклимата и защиты напольных покрытий от перегрева.
Как откалибровать электронный и Wi-Fi терморегулятор теплого пола?
Для калибровки необходимо замерить реальную температуру эталонным прибором, войти в инженерное меню терморегулятора (с помощью комбинации клавиш или через мобильное приложение) и изменить параметр коррекции (Offset) на величину выявленной погрешности.
Почему показатели на экране терморегулятора отличаются от реальной температуры?
Расхождение возникает из-за погрешности номиналов NTC-датчика, особенностей его монтажа в строительной конструкции, удаленности от греющего кабеля или влияния скрытых тепловых потоков от стен и труб отопления.
Чем опасна отсутствие калибровки терморегулятора для ламината?
Если датчик занижает реальную температуру пола, терморегулятор продолжает подавать питание на нагреватель. Это приводит к превышению порога в 27 °C, перегреву ламината, его рассыханию, деформации и выделению вредных веществ.
Как проверить исправность выносного датчика перед калибровкой?
Необходимо отключить провода датчика от клемм терморегулятора и измерить его сопротивление с помощью мультиметра в режиме омметра. Полученное значение сравнивается с табличными данными производителя для конкретной температуры (обычно 10 кОм при 25 °C).
