Локатор арматуры Profoscope (Профоскоп): измерение защитного слоя бетона и определение диаметра
Прибор Profoscope (производства компании Proceq) представляет собой высокоточный портативный электромагнитный локатор арматуры Profoscope и измеритель защитного слоя бетона, использующий метод импульсной индукции. Данное устройство незаменимо при проведении инженерных изысканий и позволяет определять толщину защитного слоя до 185 мм и диаметр стержней до 63 мм в строгом соответствии с требованиями ГОСТ 22904-93. Проведение неразрушающего контроля бетона с помощью этого оборудования дает возможность инженерам-проектировщикам и строительным экспертам оперативно фиксировать шаг армирования, локализовать арматурные стержни под поверхностью конструкций и выполнять визуализацию арматуры в реальном времени прямо на экране прибора, исключая трудоемкое и деструктивное вскрытие бетона на объектах капитального строительства.
Определение термина
Локатор арматуры Profoscope — это специализированный цифровой прибор неразрушающего контроля на базе импульсно-индукционной технологии, предназначенный для бесконтактного поиска арматурных стержней, измерения толщины защитного слоя бетона, оценки диаметров и шага армирования в монолитных и сборных железобетонных конструкциях.
Ключевые выводы (Summary Box)
- Прибор работает по методу импульсной индукции, исключая радиационную опасность и необходимость разрушения бетона.
- Максимальная глубина обнаружения арматурных стержней достигает 185 мм при соблюдении методологических рекомендаций ГОСТ 22904-93.
- Встроенный алгоритм компенсации соседних стержней позволяет проводить измерения даже в условиях густого армирования.
- Модификация Profoscope+ расширяет возможности за счет встроенной памяти и фирменного программного обеспечения для экспорта данных.
- Устройство входит в Государственный реестр средств измерений РФ (№ 58156-14), что подтверждает его юридическую значимость при судебных строительных экспертизах.
- Регулярная поверка измерителя арматуры с интервалом в 1 год гарантирует достоверность и юридическую чистоту получаемых результатов.
Содержание
- Принцип работы и возможности прибора Профоскоп (Profoscope)
- Определение диаметра и толщины защитного слоя по ГОСТ 22904-93
- Сравнение базовой версии Profoscope и Profoscope+
- Применение прибора при экспертно-техническом обследовании ЖБК
- Поверка и требования к внесению в Госреестр СИ
- Ограничения метода и условия корректной работы
- Чек-лист проверки железобетонных конструкций
- Часто задаваемые вопросы (FAQ)
Принцип работы и возможности прибора Профоскоп (Profoscope)
Электромагнитный метод контроля, лежащий в основе работы сканера Profoscope proceq, базируется на генерации электромагнитных импульсов высокой частоты встроенной катушкой датчика. При прохождении импульса в толще бетона создается первичное магнитное поле, которое наводит вихревые токи в металлических стержнях арматуры. Вторичное поле, индуцированное стержнем, улавливается приемными катушками прибора. На основе анализа амплитуды и фазы отраженного сигнала микропроцессор прибора мгновенно вычисляет пространственное положение металла, толщину защитного слоя и ориентировочный диаметр стержня.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.

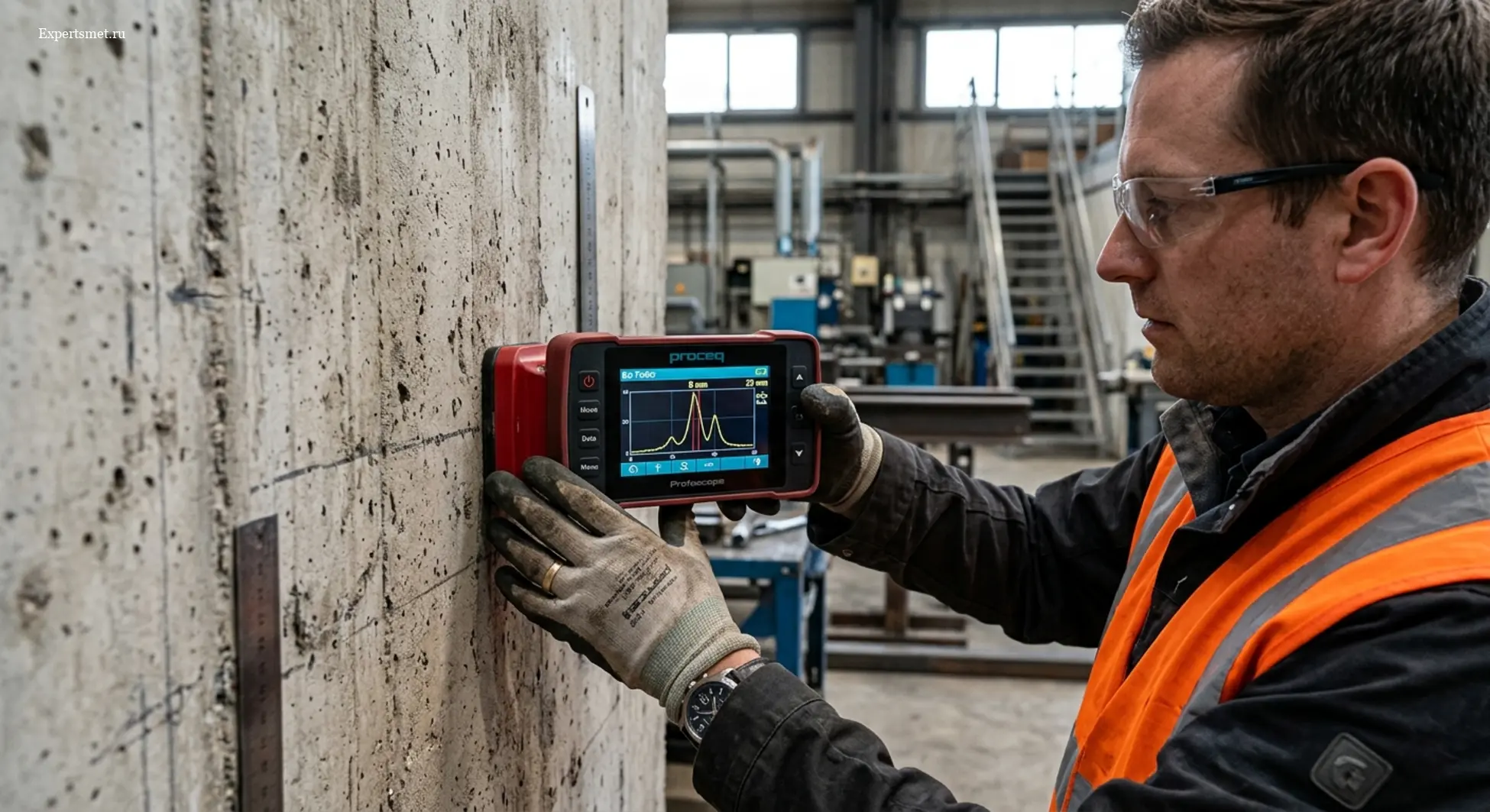

Эргономичная конструкция датчика совмещена с моноблочным электронным блоком, оснащенным высококонтрастным жидкокристаллическим дисплеем. Оператор во время сканирования получает визуальные и звуковые подсказки, указывающие на приближение к центру стержня. Функция визуализации арматуры в реальном времени позволяет наглядно видеть сетку армирования на экране, что существенно ускоряет полевые работы при проведении комплексного обследования зданий и сооружений различного назначения, от жилых новостроек до промышленных эстакад.
Определение диаметра и толщины защитного слоя по ГОСТ 22904-93
Нормативной основой для выполнения измерений толщины защитного слоя и локализации арматуры в отечественной практике является ГОСТ 22904-93 «Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры». Данный государственный стандарт регламентирует требования к средствам измерений, порядок подготовки поверхности железобетонных конструкций, а также допустимые погрешности и правила фиксации результатов испытаний. Применение прибора Profoscope полностью гармонизировано с требованиями данного стандарта, обеспечивая высокую точность на малых и средних глубинах.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.
Процедура определения диаметра арматурных стержней требует соблюдения определенных условий: измерение выполняется на глубинах до 40–50 мм, где электромагнитное поле сохраняет достаточную плотность для дифференциации стержней разного сечения. Оператор фиксирует датчик над осью стержня в двух перпендикулярных направлениях, после чего активирует специальный режим калибровки диаметра в программном меню прибора. Сравнение получаемых значений с проектной документацией (согласно СП 63.13330.2018) позволяет выявить отклонения от проектного армирования еще на этапе приемки монолитных работ.
Сравнение базовой версии Profoscope и Profoscope+
На рынке контрольно-измерительного оборудования представлены две основные модификации швейцарского прибора: базовая модель Profoscope и усовершенствованная версия Profoscope plus. Выбор конкретной модификации зависит от масштабов задач, стоящих перед экспертной организацией, и требований к документированию результатов полевых испытаний. Ниже приведена подробная сравнительная таблица технических характеристик и функциональных возможностей обеих версий.
| Параметр / Характеристика | Profoscope (Базовая модель) | Profoscope+ (Расширенная модель) |
|---|---|---|
| Диапазон защитного слоя | До 185 мм | До 185 мм |
| Диапазон определения диаметра | До 63 мм | До 63 мм |
| Встроенная память данных | Отсутствует (только визуальный считывание) | До 49 000 измерений / сетка данных |
| Интерфейс передачи данных | Нет (ручная фиксация в журнале) | USB / Программное обеспечение Proceq Link |
| Поверка и Госреестр СИ РФ | Внесен в Госреестр (№ 58156-14) | Внесен в Госреестр (№ 58156-14) |
Применение прибора при экспертно-техническом обследовании ЖБК
Строительно-техническая экспертиза зданий и сооружений (в соответствии с требованиями ГОСТ 31937) требует от инженеров применения достоверных методов неразрушающего контроля. Локализация арматурных стержней и контроль толщины защитного слоя бетона выполняются на всех ответственных участках несущих конструкций: колоннах, балках, плитах перекрытий и стенах подвалов. Недостаточная толщина защитного слоя приводит к преждевременной коррозии арматурной стали под воздействием влаги и карбонизации бетона, в то время как превышение защитного слоя снижает рабочую высоту сечения изгибаемых элементов.
Практический опыт обследования показывает, что прибор незаменим при приемке скрытых работ перед заливкой или бетонированием, а также при разрешении спорных вопросов в судебной строительной экспертизе. С помощью сканера эксперты проверяют соответствие фактического шага армирования рабочим чертежам проекта, выявляют локальные дефекты монтажа каркасов и определяют расположение стержней перед сверлением технологических отверстий или алмазным бурением перекрытий, исключая риск повреждения несущей арматуры.
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
Поверка и требования к внесению в Госреестр СИ
Для того чтобы результаты измерений, полученные с помощью прибора Profoscope, принимались судебными инстанциями, государственными надзорными органами и проектными организациями в качестве официальных доказательств, средство измерений должно отвечать строгим метрологическим требованиям. Прибор внесен в Государственный реестр средств измерений РФ под номером 58156-14. Межповерочный интервал составляет 1 год, что требует ежегодного прохождения метрологической поверки в аккредитованных лабораториях с выдачей официального свидетельства.
Отсутствие действующей поверки или нарушение условий эксплуатации прибора может стать поводом для признания экспертного заключения недействительным в рамках судебного разбирательства. Специалисты-сметчики и эксперты должны закладывать расходы на ежегодную поверку измерителя арматуры в общие затраты на содержание инструментальной базы компании, обеспечивая непрерывность легитимной работы на объектах государственного заказа.
Ограничения метода и условия корректной работы
Как и любая электромагнитная система, локатор арматуры имеет объективные физические ограничения, которые необходимо учитывать при проведении изысканий. На точность показаний прибора могут влиять сильные внешние электромагнитные поля, высокая влажность железобетонного массива на ранних стадиях твердения, а также наличие металлических включений или фиброволокна в структуре бетона. Густое армирование (пересечение стержней в двух направлениях с малым шагом) создает взаимное наложение вторичных полей, требующее от оператора высокой квалификации и применения специальных алгоритмов компенсации соседних стержней.
Прибор не дает возможности точно определить диаметр арматурных стержней, если глубина их залегания превышает 40–50 мм, поскольку сигнал рассеивается в толще материала. В подобных ситуациях для верификации диаметров необходимо выполнять локальное вскрытие защитного слоя бетона (выдалбливание шурфов) в соответствии с нормативными указаниями, комбинируя неразрушающие методы с прямыми физическими измерениями штангенциркулем.
| Типовая ошибка при сканировании | Возникающие последствия | Метод проверки и устранения |
|---|---|---|
| Сканирование вблизи массивных металлических закладных деталей | Искажение магнитного поля, ложное определение глубокого залегания стержней | Отступить от краев закладных элементов минимум на 150-200 мм, провести повторное сканирование |
| Игнорирование калибровки прибора перед началом работы | Систематическая погрешность измерения защитного слоя (более ±2 мм) | Выполнить калибровку прибора по эталонной пластиковой накладке или на участке с известной толщиной слоя |
| Проведение измерений на свежеуложенном влажном бетоне | Завышение или нестабильность показаний из-за электропроводности влаги | Дождаться высыхания поверхности или ввести поправочные коэффициенты влажности |
Чек-лист проверки железобетонных конструкций с использованием Profoscope
Для обеспечения высокого качества инструментального обследования и минимизации рисков получения недостоверных данных рекомендуется использовать следующий пошаговый порядок действий:
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
- Проверка метрологического статуса: Убедиться в наличии действующего свидетельства о поверке прибора в Госреестре СИ РФ (№ 58156-14).
- Визуальный осмотр зоны контроля: Очистить поверхность бетона от отслаивающейся штукатурки, грязи, наплывов раствора и посторонних металлических предметов.
- Настройка и калибровка: Выбрать в меню прибора тип арматурной стали и выполнить нулевую калибровку датчика на чистом участке конструкции.
- Предварительное сканирование: Провести грубое сканирование поверхности для определения общего направления расположения арматурных стержней.
- Точное измерение защитного слоя: Зафиксировать датчик перпендикулярно оси стержня и записать показания толщины бетона в полевой журнал или память Profoscope+.
- Определение диаметра: На глубинах до 40 мм активировать режим измерения диаметра и сопоставить полученные данные с проектной документацией.
- Документирование результатов: Сформировать ведомость отклонений фактического армирования от требований СП 63.13330.2018 и ГОСТ 22904-93 для включения в технический отчет.
Часто задаваемые вопросы (FAQ)
Как локатор арматуры Profoscope определяет диаметр стержня и толщину защитного слоя без вскрытия бетона?
Прибор использует метод импульсной индукции. Излучаемая катушка создает электромагнитное поле, наводящее вихревые токи в арматуре. Анализ характеристик отраженного вторичного поля позволяет процессору вычислить толщину бетона до стержня и его эквивалентный диаметр на основе встроенных калибровочных таблиц.
Какова максимальная глубина обнаружения арматуры прибором Proceq Profoscope по ГОСТ 22904-93?
Максимальная глубина обнаружения одиночных арматурных стержней крупного диаметра составляет до 185 мм. Однако точное измерение диаметра возможно только на глубинах, не превышающих 40–50 мм, где чувствительность индуктивного метода остается максимальной.
В чем разница между моделями Profoscope и Profoscope+ при проведении обследования зданий?
Базовая модель Profoscope отображает данные в реальном времени на дисплее без возможности сохранения в память. Модель Profoscope+ оснащена встроенной энергонезависимой памятью на 49 000 измерений и интерфейсом USB для передачи собранных данных в специализированное программное обеспечение на ПК.
Как влияют густое армирование и смежные стержни на точность показаний прибора Профоскоп?
Близко расположенные параллельные стержни создают наложение магнитных полей, что может приводить к погрешностям в определении толщины слоя. В приборе реализован специальный алгоритм компенсации соседних стержней, однако при шаге арматуры менее 40–50 мм требуется повышенная осторожность интерпретации.
Применяются ли данные с прибора Profoscope в качестве официального доказательства в судебной строительной экспертизе?
Да, применяются при условии, что прибор внесен в Госреестр СИ РФ (№ 58156-14), имеет действующее свидетельство о поверке, а обследование выполнено аттестованными специалистами в строгом соответствии с требованиями ГОСТ 22904-93 и ГОСТ 31937.
