Мероприятия по защите от подтопления и подмыва фундамента: проектные решения
Комплекс инженерных мероприятий по защите от подтопления включает в себя разработку и реализацию проектных решений, направленных на предотвращение подъема уровня грунтовых вод (УГВ), защиту конструкций от верховодки, устранение рисков просадки грунта и предотвращение подмыва основания фундаментов. Защита фундамента от подтопления и подмыва требует обязательного проведения гидрогеологических изысканий, расчета дренажных систем и подбора эффективной гидроизоляции подземных конструкций в строгом соответствии с требованиями СП 116.13330.2012 и СП 250.1325800.2016.
Определение: Мероприятия по защите от подтопления — это инженерно-технический комплекс проектных и строительных решений (включающий дренажные системы, гидроизоляцию, противофильтрационные завесы и вертикальную планировку), направленный на предотвращение подъема уровня грунтовых вод, размыва оснований фундаментов и затопления подземных частей зданий.
Содержание статьи:
- Краткие выводы (Key Takeaways)
- Основные причины и риски подтопления и подмыва фундаментов
- Проектные мероприятия по защите объектов в зоне подтопления
- Инженерно-технические решения: дренаж, гидроизоляция и водоотведение
- Нормативные требования к проектированию инженерной защиты
- Сравнительный анализ и состав работ (Таблицы)
- Чек-лист проверки проектных решений и смет
- Ограничения и методологические допущения
- Часто задаваемые вопросы (FAQ)
Краткие выводы (Key Takeaways)
- Проектирование инженерной защиты в зонах подтопления регламентируется СП 116.13330.2012 и СП 250.1325800.2016.
- При высоком уровне грунтовых вод (УГВ) обязательно устройство дренажных систем (пристенный или кольцевой дренаж) и многослойной гидроизоляции подземных конструкций.
- Строительство в официальных зонах затопления и подтопления по Ст. 67.1 Водного кодекса РФ требует обязательного возведения инженерных сооружений для защиты объекта.
- Комплекс мер включает вертикальную планировку территории, организацию ливневой канализации и устройство противофильтрационных завес.
- Точный расчет коэффициента фильтрации грунтов и геологических разрезов исключает риски просадки основания и подмыва фундаментов мелкого заложения.
Основные причины и риски подтопления и подмыва фундаментов
Подтопление территорий и строительных объектов провоцируется комплексным воздействием природных и антропогенных факторов. К природным факторам относятся обильные атмосферные осадки, весеннее снеготаяние, подъем УГВ из-за изменения гидрологического режима, а также наличие подстилающих водоупорных слоев грунта, формирующих верховодку. Антропогенные причины связаны с нарушением естественного стока поверхностных вод при застройке, утечками из инженерных сетей и отсутствием организованного водоотведения.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
Главными рисками при игнорировании защитных мероприятий являются интенсивный подмыв основания фундамента, вымывание мелких фракций грунта (суффозия), неравномерная просадка здания, появление трещин в несущих стенах, коррозия арматуры железобетонных конструкций и постоянное сырость в подвальных помещениях. Без превентивного проектирования инженерной защиты эксплуатационный ресурс объекта снижается в несколько раз, что приводит к аварийному состоянию конструкций уже в первые годы после ввода в эксплуатацию.
Проектные мероприятия по защите объектов в зоне подтопления
Разработка раздела проектной документации «Мероприятия по инженерной подготовке и защите территорий» выполняется на основании детальных гидрогеологических изысканий. Проектировщики оценивают амплитуду колебания УГВ, фильтрационные свойства грунтов, химический состав воды (на предмет агрессивности к бетону) и общую техногенную нагрузку на участок. На базе этих данных формируется генеральная схема защиты, объединяющая планировочные, конструктивные и организационные методы.
В условиях существующей или прогнозируемой зоны подтопления проектные решения включают поднятие абсолютных отмок планировки участка, устройство открытых и закрытых водоотводящих каналов, строительство защитных дамб или подпорных стен, а также локальное или общее водопонижение на строительной площадке на период производства земляных работ. Особое внимание уделяется сопряжению подземной гидроизоляции с конструкциями фундаментной плиты или ленточного фундамента.
Инженерно-технические решения: дренаж, гидроизоляция и водоотведение

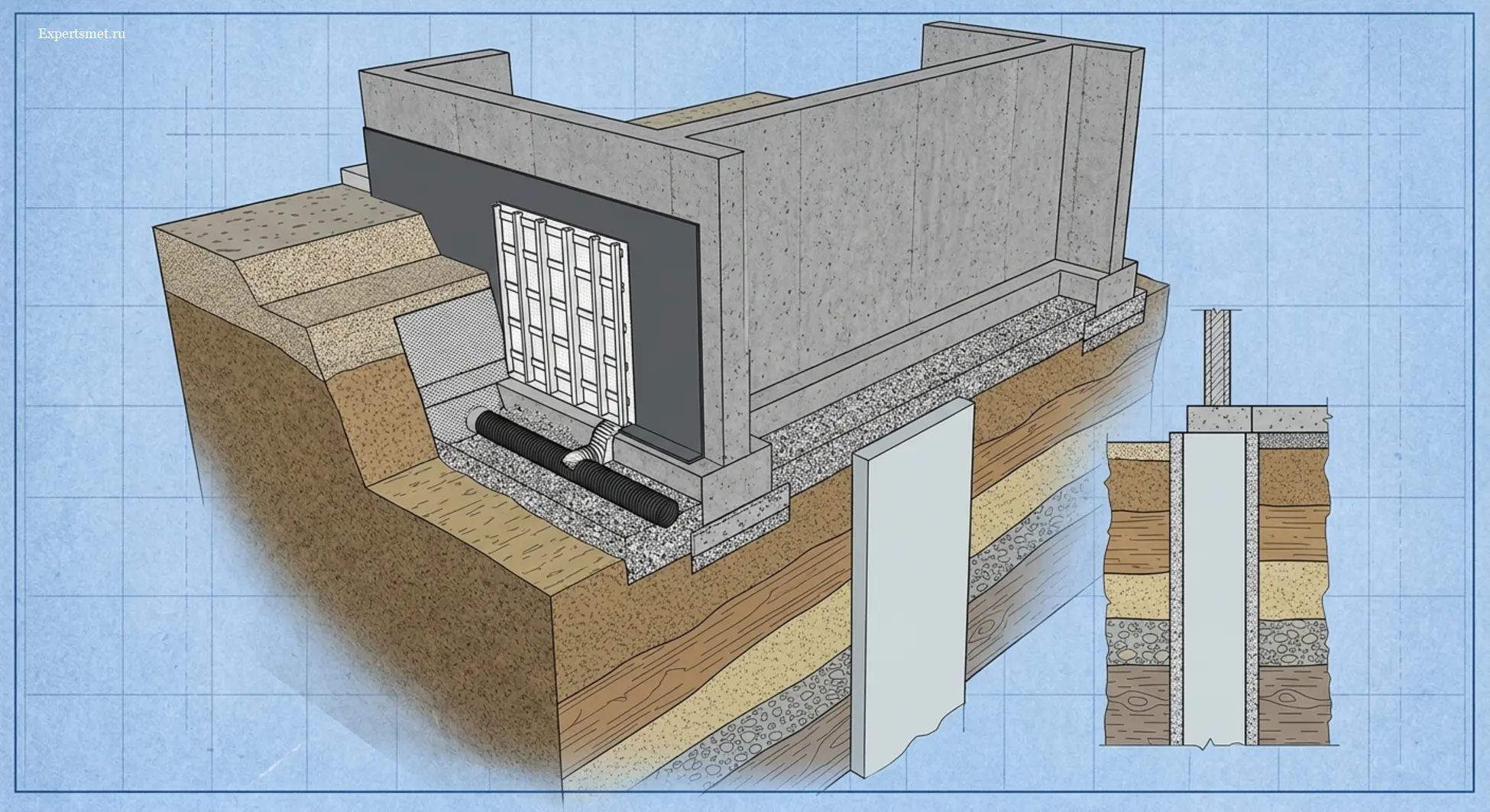

Для эффективного снижения напора грунтовых вод и отвода влаги от подземных конструкций применяются различные типы дренажных систем. Пристенный дренаж монтируется непосредственно у контура фундамента здания и эффективен для защиты подвалов от проникновения воды. Кольцевой дренаж устраивается на некотором удалении от периметра сооружения, понижая УГВ по всему контуру защищаемого участка или группы зданий. Выбор конкретной системы зависит от коэффициента фильтрации грунтов (пески, суглинки, глины) и геометрии котлована.
Помимо дренажа, комплекс инженерной защиты включает устройство противофильтрационных завес (инъекционные, «стена в грунте»), организацию ливневой канализации для сбора дождевых и талых вод с кровель и территории, а также вертикальную планировку участка с уклонами в сторону водосборных лотков. Гидроизоляция подземных конструкций выполняется с применением оклеечных, обмазочных, проникающих или напыляемых материалов, а также бентонитовых матов, обеспечивающих надежный барьер против капиллярного подсоса влаги.
Нормативные требования к проектированию инженерной защиты
Проектирование и строительство в зонах с риском подтопления и подмыва жестко регламентируется нормативно-правовой базой Российской Федерации. Базовым документом является СП 116.13330.2012 «Инженерная защита территорий, зданий и сооружений от опасных геологических процессов», который определяет общие положения и критерии надежности защитных сооружений. Процессы расчета и конструирования подземных преград описаны в СП 250.1325800.2016 «Здания и сооружения. Защита от подземных вод».
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
Дополнительно учитываются требования СП 22.13330.2016 «Основания зданий и сооружений» и СП 45.13330.2017 «Земляные сооружения, основания и фундаменты». Согласно Водному кодексу РФ (Ст. 67.1), в границах зон затопления и подтопления запрещено строительство объектов капитального строительства без обеспечения инженерной защиты от затопления и подтопления, что проверяется в ходе прохождения государственной или негосударственной экспертизы проектной документации.
Сравнительный анализ и состав работ
Ниже представлены две ключевые таблицы, отражающие состав проектных работ и этапов инженерной защиты, а также сравнительный анализ технических решений для различных гидрогеологических условий.
Таблица 1: Состав работ и этапов проектирования инженерной защиты
| Этап реализации | Состав проектных и строительных работ | Нормативная база / Обоснование | Результат для экспертизы |
|---|---|---|---|
| 1. Изыскания | Гидрогеологические изыскания, определение УГВ, фильтрации грунтов. | СП 47.13330, СП 22.13330 | Технический отчет по изысканиям |
| 2. Проектирование ПД | Разработка раздела «Мероприятия по инженерной подготовке и защите территорий». | СП 116.13330.2012, Постановление РФ № 87 | Проектная документация для экспертизы |
| 3. СМР (Дренаж) | Устройство пристенного или кольцевого дренажа, укладка перфорированных труб. | СП 250.1325800.2016 | Исполнительная документация |
| 4. Гидроизоляция | Нанесение рулонной, обмазочной или проникающей гидроизоляции стен и плит. | СП 29.13330, СП 71.13330 | Акт скрытых работ |
Таблица 2: Сравнение инженерно-технических решений защиты от подтопления
| Тип угрозы / Условие | Рекомендуемое мероприятие | Применяемые материалы и системы | Нормативный документ |
|---|---|---|---|
| Высокий УГВ у стен подвала | Пристенный дренаж фундамента | Геотекстиль, щебень, перфорированные трубы ПНД, смотровые колодцы | СП 250.1325800.2016 |
| Общий подъем вод на участке | Кольцевой дренаж территории | Дренажные траншеи, дренажные маты, насосные станции перекачки | СП 116.13330.2012 |
| Фильтрация воды сквозь грунт | Противофильтрационная завеса | Инъекционные составы, бентонитовые шнуры, стена в грунте | СП 45.13330.2017 |
| Напорная верховодка | Гидроизоляция подземных конструкций | Мембраны, полимерные обмазки, проникающие составы пропитки | СП 22.13330.2016 |
Применение табличных данных позволяет обоснованно подбирать конфигурацию инженерных систем с учетом реальных характеристик грунта и подземных вод на строительной площадке.
Типичные ошибки при проектировании защиты от подтопления
На практике проектировщики и строители часто допускают критические ошибки, приводящие к аварийному подтоплению подвалов и вымыванию грунта из-под фундаментов. Ниже приведена таблица типовых ошибок, их последствий и методов проверки.
разрыва контура гидроизоляции| Типичная ошибка | Техническое последствие | Как проверить в проекте/смете |
|---|---|---|
| Отсутствие учета сезонных колебаний УГВ | Затопление подвала в весенний период паводка | Проверить наличие актуальных данных инженерно-геологических изысканий за последний год. |
| Игнорирование обратного фильтра в дренаже | Заиливание перфорированных труб и отказ системы | Убедиться в наличии слоя геотекстиля и гравийной обсыпки вокруг труб. |
| Проникновение капиллярной влаги в стыки плит | Проверить узлы примыкания стен к фундаментной плите в проектных чертежах. | |
| Отсутствие расчетов ливневого стока | Размыв отмостки и подтопление поверхностными водами | Сверить площади водосбора с пропускной способностью дождеприемников и лотков. |
Чек-лист проверки проектных решений и смет по защите от подтопления
Для самостоятельного аудита проектной документации и сметных расчетов на предмет полноты мероприятий по защите от подтопления используйте следующий структурированный чек-лист:
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
- Проверено наличие актуальных инженерно-геологических изысканий с указанием максимального уровня грунтовых вод (УГВ).
- В проектной документации выделен самостоятельный раздел «Мероприятия по инженерной подготовке и защите территорий».
- Выполнен гидравлический расчет дренажной системы с учетом коэффициента фильтрации грунта.
- Предусмотрен выбор типа дренажа (пристенный или кольцевой) исходя из геометрии здания и глубины заложения фундамента.
- Заложены качественные гидроизоляционные материалы с учетом агрессивности грунтовых вод к бетону.
- В смете учтены смотровые колодцы, насосное оборудование для принудительной откачки (при необходимости) и элементы ливневой канализации.
- Разработаны проектные решения по вертикальной планировке территории и отводу поверхностных вод от отмостки здания.
Ограничения и методологические допущения
Все представленные в данной статье рекомендации, ссылки на нормативные документы и расчетные подходы носят общий экспертно-методический характер. Точные параметры инженерной защиты (глубина заложения дренажа, марки гидроизоляционных материалов, диаметры труб и производительность насосных станций) зависят от индивидуальных особенностей конкретного земельного участка, результатов детальных изысканий и специфики нагрузок проектируемого здания. Использование нормативных актов должно осуществляться с учетом их актуальных редакций на момент выпуска проектной документации.
Часто задаваемые вопросы (FAQ)
Какие инженерные мероприятия обязательны для защиты фундамента от подтопления и подмыва при высоком УГВ?
При высоком уровне грунтовых вод обязательный комплекс включает устройство дренажной системы (пристенный или кольцевой дренаж), многослойную гидроизоляцию подземных частей здания, организацию отвода поверхностных вод и вертикальную планировку участка в соответствии с СП 116.13330.2012.
Что делать при строительстве объекта, если участок расположен в официально зарегистрированной зоне подтопления?
Согласно ст. 67.1 Водного кодекса РФ, строительство в зонах подтопления разрешено только при условии возведения надежных инженерных сооружений (дамб, противофильтрационных завес, дренажа и систем водоотведения), запроектированных и прошедших экспертизу.
Чем отличается пристенный дренаж от кольцевого при защите подземных частей здания от вымывания грунта?
Пристенный дренаж монтируется в непосредственной близости к стенам фундамента и защищает подвал от проникновения воды. Кольцевой дренаж располагается на удалении от контура здания и понижает общий уровень грунтовых вод по периметру всего участка.
Каков состав раздела проектной документации по инженерной защите территории от подтопления?
Раздел включает текстовую часть с расчетами УГВ, выбором защитных мероприятий, а также графическую часть (планы сетей дренажа, разрезы фундаментов, схемы гидроизоляции, планы вертикальной планировки и ливнестоков).
Как предотвратить подмыв несущего грунта под фундаментами мелкого заложения?
Для предотвращения подмыва применяется устройство надежной отмостки, организация ливневой канализации, исключение неорганизованного сброса воды с кровель, а также устройство дренажа для перехвата верховодки до ее подхода к подошве фундамента.
