Монтаж ресивера: подбор расценки в смете и правила учета работ
Экспертный разбор подбора сметных нормативов по сборникам ФЕРм/ГЭСНм ФСНБ-2022 для вертикальных и горизонтальных воздухосборников, сосудов под давлением, технологических обвязок и испытаний.

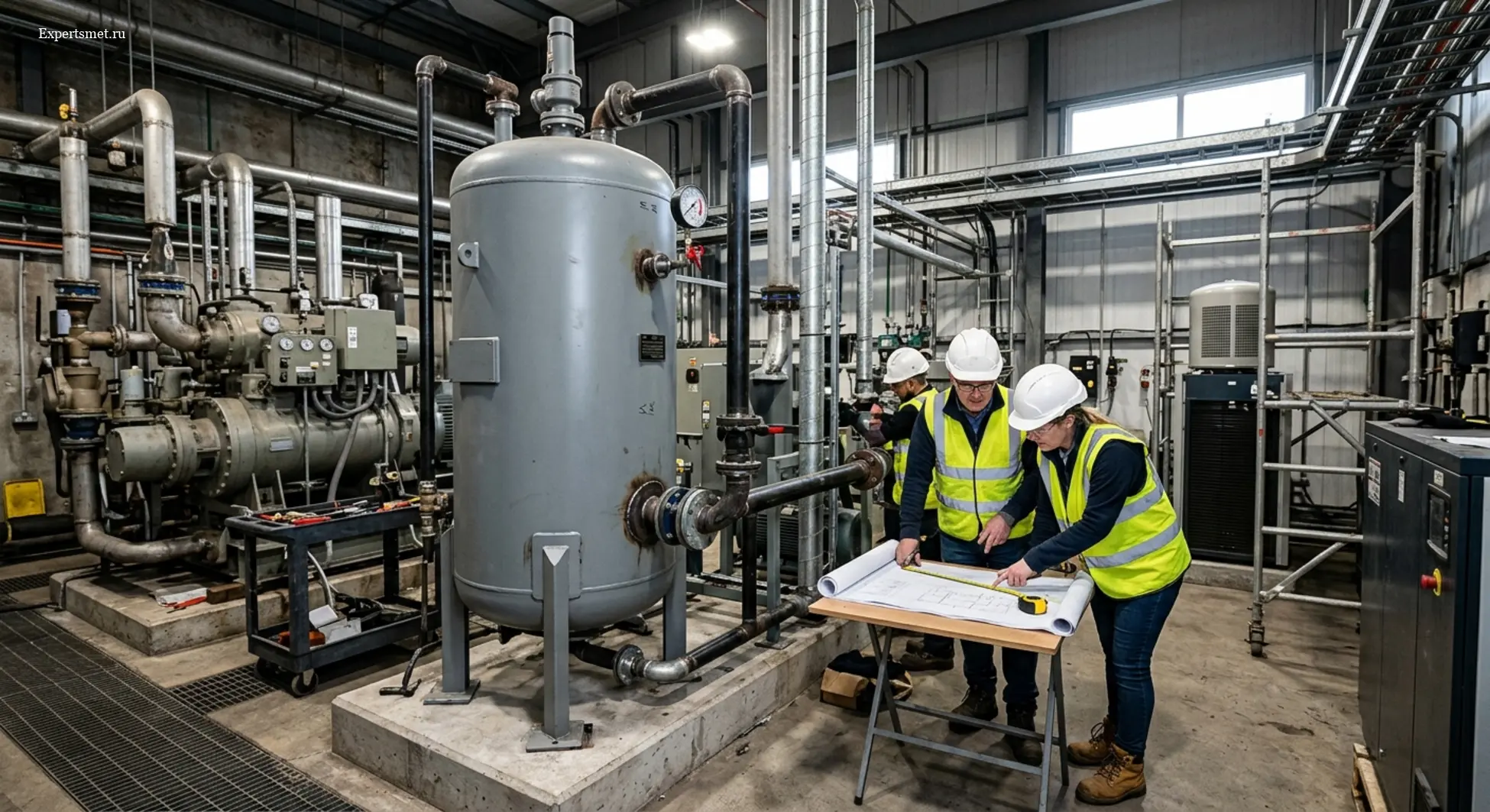

Правильный подбор расценки на монтаж ресивера в смете зависит от массы оборудования, его геометрического исполнения (вертикальное или горизонтальное), номинального объема и проектной рабочей среды. В соответствии с действующей Федеральной сметно-нормативной базой ФСНБ-2022, установка цилиндрических стальных сосудов под давлением (воздухосборников компрессорных установок) чаще всего нормируется сборниками государственных элементных сметных норм на монтаж оборудования ГЭСНм (ФЕРм) № 07 «Компрессорные установки, насосы и вентиляторы» либо смежными сборниками № 06 («Теплосиловое оборудование») и № 12 («Технологические трубопроводы») для обвязочных линий. Сметная стоимость монтажа формируется ресурсно-индексным методом (РИМ) с обязательным разделением затрат на пусконаладочные испытания, установку запорно-предохранительной арматуры и стоимость самого материального ресурса по ФССЦ.
Прямой ответ для сметчиков: Базовой расценкой для монтажа воздухосборника в системе сжатого воздуха является норма из сборника ГЭСНм 07 (ФЕРм 07), выбираемая по массе оборудования в тоннах. Если ресивер входит в состав крупной котельной или тепловой схемы, применяется сборник ГЭСНм 06. Обвязка технологическими трубопроводами диаметром до определенного сечения и установка манометров с предохранительными клапанами расцениваются дополнительно по соответствующим монтажным сборникам (ГЭСНм 12 и ГЭСНм 11), если они не учтены комплексной расценкой на оборудование.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
Определение термина
Расценка на монтаж ресивера в смете — это нормативная единица сметного нормирования (по сборникам ГЭСНм/ФЕРм), определяющая затраты труда, времени и ресурсов на установку, выверку, закрепление и испытание сосуда под давлением (воздухосборника) с учётом его массы, объема и условий монтажа.
Главное из статьи (Key Takeaways)
- Выбор сборника (ГЭСНм 07 или ГЭСНм 06) базируется на функциональном назначении ресивера и проектной документации.
- Основным физическим параметром для выбора конкретной строки сметной нормы является масса оборудования (в тоннах).
- Гидравлическое или пневматическое испытание на прочность и герметичность сосуда под давлением входит в состав основных монтажных работ или нормируется регламентными нормами пусконаладки (в зависимости от методики).
- Стоимость самого ресивера не входит в расценку монтажа и учитывается отдельно по прайс-листам или Федеральному сметному ценам (ФССЦ) в рамках РИМ.
- Арматура (предохранительные клапаны, манометры, запорные вентили) требует отдельного расценивания по профильным сборникам, если она поставляется отдельно от сосуда.
Содержание
- Правила выбора сборников ГЭСНм/ФЕРм
- Учет массы оборудования и технических характеристик
- Обвязка трубопроводами, арматура и КИПиА
- Особенности применения РИМ по ФСНБ-2022
- Испытания на прочность и требования безопасности
- Применение усложняющих коэффициентов
- Сравнение сметных нормативов
- Типичные ошибки при составлении смет
- Чек-лист проверки сметы
- Ограничения и допущения
- Часто задаваемые вопросы (FAQ)
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
Выбор сметного сборника ГЭСНм/ФЕРм для монтажа ресиверов
При составлении локального сметного расчета на установку воздухосборников или иных технологических емкостей под давлением ключевой задачей является корректная привязка нормативной базы. Проектировщики и сметчики часто сталкиваются с дилеммой: какой именно сборник использовать — ГЭСНм 07 («Компрессорные установки, насосы и вентиляторы») или ГЭСНм 06 («Теплосиловое оборудование»). Выбор жестко привязан к принципиальной технологической схеме объекта. Если ресивер воздуха устанавливается в компрессорной станции для сглаживания пульсаций давления и накопления воздуха, подлежат применению расценки из седьмого сборника. В случае, когда сосуд интегрирован в состав паровой или водогрейной котельной, задействуется шестой сборник.
Дополнительную сложность представляют аппараты химической или нефтегазовой промышленности, для которых могут применяться нормы профильных сборников на монтаж технологического оборудования. Важно внимательно изучать техническую часть каждого сборника в редакции ФСНБ-2022. Вводные указания четко разграничивают сферы применения: например, емкости общего назначения монтируются по общемашиностроительным сборникам, тогда как специализированные аппараты с внутренними устройствами (змеевиками, тарелками, сепараторами) требуют применения специализированных расценок на аппаратуру колонного или емкостного типа. Неправильный выбор сборника приводит к искажению трудозатрат и замечаниям государственной или коммерческой экспертизы сметной документации.
Учет массы оборудования и технических параметров воздухосборника
Единицей измерения в большинстве расценок на монтаж емкостного оборудования выступают тонны (т) или штуки (шт.) для мелких аппаратов. Масса монтируемого ресивера берется из паспорта изделия или спецификации оборудования в проектной документации (раздел ТХ). Сметчику необходимо четко разделять массу пустого аппарата и массу с учетом веса внутреннего заполнения, фундаментальных рам, площадок обслуживания и лестниц, если они поставляются в блочном исполнении. В сметной расценке учтены усредненные затраты на строповку, подъем, установку на проектную отметку, выверку в горизонтальной или вертикальной плоскости и закрепление анкерными болтами на готовом фундаменте или опорных конструкциях.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.
Если проектной документацией предусмотрена поставка ресивера в разобранном виде (обечайки, днища, патрубки отдельно), расценки на сборку на монтажной площадке подбираются по специальным технологическим сборникам укрупненных норм или расценкам на изготовление технологических блоков. Однако современные компрессорные воздухосборники (например, объемом от 0.5 до 20 кубических метров) поставляются полностью готовыми к монтажу транспортными блоками. В таком случае сметная стоимость определяется прямой расценкой из таблицы монтажа сосудов соответствующего весового диапазона (например, до 1 т, до 5 т и т.д.). Превышение весового порога требует перехода на соседнюю позицию сметного справочника.
Учет обвязки, предохранительной арматуры и КИПиА в сметной стоимости
Монтаж самого сосуда под давлением — это лишь часть комплекса работ. Воздухосборник в обязательном порядке обвязывается технологическими трубопроводами подачи и отвода воздуха, дренажными линиями для сбора конденсата, а также комплектуется запорной арматурой, обратным клапаном, манометром и сертифицированным предохранительным клапаном. Стоимость монтажа трубопроводов обвязки не сидит в расценке на установку ресивера; она расценивается отдельно по сборнику ГЭСНм 12 «Технологические трубопроводы» с учетом диаметра условного прохода (Ду) и материала труб (сталь углеродистая, нержавеющая и т.д.). Длина трубопроводов берется по аксонометрическим схемам или чертежам монтажной зоны.
Установка контрольно-измерительных приборов (манометров, датчиков давления, термометров) и предохранительной арматуры нормируется по сборнику ГЭСНм 11 «Приборы, средства автоматизации и вычислительной техники» или сборнику на монтаж арматуры. Важно проверить комплектность поставки: если манометры и клапаны входят в заводской комплект поставки ресивера (по спецификации), то в смете учитываются только работы по их установке и подключению. Если арматура поставляется отдельно по спецификации запорной арматуры, сметчик должен добавить в смету соответствующие материальные ресурсы и расценки на их монтаж. Игнорирование этого правила ведет к занижению сметной стоимости и нехватке лимитов на этапе пусконаладки.
Особенности применения ресурсно-индексного метода (РИМ) по ФСНБ-2022
При составлении сметной документации ресурсно-индексным методом по ФСНБ-2022 сметчик оперирует тремя составляющими: затратами труда рабочих-монтажников, эксплуатацией машин и механизмов (крановое хозяйство, сварочные аппараты, компрессоры) и стоимостью материальных ресурсов. Расценка на монтаж ресивера определяет нормативный расход ресурсов в натуральных показателях (человеко-часы, машино-часы работы автокранов и подъемных механизмов). Пересчет в текущий уровень цен осуществляется путем применения сметных цен ресурсов из Федеральной государственной информационной системы ценообразования в строительстве (ФГИС ЦС) или посредством индексирования по элементам прямых затрат.
Особое внимание уделяется учету стоимости материальных ресурсов, не учтенных расценками на монтаж. Сам ресивер как материальный ресурс включается в смету по коду классификатора ФССЦ или по обоснованным прайс-листам (с конъюнктурным анализом). Транспортные расходы на доставку крупногабаритного сосуда до строительной площадки рассчитываются отдельно в соответствии с транспортной схемой. Применение РИМ требует жесткого соблюдения соответствия кодов ресурсов и индексов пересчета, публикуемых Минстроем РФ для конкретного субъекта Российской Федерации и квартала текущего года.
Гидравлические и пневматические испытания сосудов под давлением
Безопасная эксплуатация оборудования, работающего под избыточным давлением, регламентируется нормами промышленной безопасности. После завершения монтажных работ и обвязки ресивер подлежит обязательным испытаниям на прочность и плотность (гидравлическому испытанию пробным давлением или пневматическому испытанию, если гидравлика невозможна по технологическим условиям). Возникает вопрос о том, входят ли эти испытания в сметную расценку на монтаж. В большинстве базовых монтажных расценок сборников ГЭСНм гидравлическое испытание смонтированного оборудования в пределах самого аппарата уже учтено составом работ сметной нормы.
Однако испытание технологических трубопроводов обвязки, продувка сжатым воздухом, а также комплексное опробование компрессорной установки в целом требуют применения дополнительных расценок из сборника пусконаладочных работ (ГЭСНп) или специализированных норм на испытания трубопроводов. Если нормативными документами предусмотрено проведение технического освидетельствования инспектором строительного контроля или специализированной организацией с оформлением актов Ростехнадзора, затраты на эти сопутствующие мероприятия также должны быть предусмотрены сметным расчетом в составе прочих затрат или затрат на пусконаладку.
Применение усложняющих коэффициентов при монтаже в стесненных условиях
Ресиверы компрессорных установок часто монтируются не на открытых площадках нового строительства, а внутри существующих действующих цехов, подвальных помещений или на отметках обслуживающих площадок выше нулевой отметки. В таких ситуациях сметчику необходимо применять коэффициенты к сметным нормам и расценкам на монтаж оборудования, регламентированные общими указаниями по применению ФСНБ-2022. К числу наиболее распространенных коэффициентов относятся коэффициенты на стесненность в действующих предприятиях (при наличии вредных факторов, стесненности складирования или работы вблизи действующего оборудования).
Также учитывается высотность работ, если монтаж ресивера ведется на межэтажных перекрытиях или эстакадах выше отметки, предусмотренной базовой нормой. Применение таких коэффициентов должно быть строго обосновано проектом организации строительства (ПОС) и техническим заданием заказчика. Ошибочное или необоснованное применение коэффициентов на стесненность является частой причиной отклонения сметной документации государственной экспертизой. Все коэффициенты перемножаются или суммируются в соответствии с правилами методики определения сметной стоимости.
Сравнение сметных нормативов на монтаж емкостного оборудования
В таблице ниже приведено сопоставление основных сметных сборников, применяемых при осмечивании монтажа емкостей и сосудов под давлением, с указанием их специфики и состава учитываемых работ.
Таблица 1. Сравнение сметных сборников и нормативов на монтаж ресиверов| Сборник ГЭСНм / ФЕРм | Область применения | Единица измерения | Состав основных работ по норме | Учет испытаний в расценке |
|---|---|---|---|---|
| Сборник № 07 (Компрессорные установки) | Воздухосборники и ресиверы в составе компрессорных станций и установок об общего назначения. | т / шт. | Установка на фундамент, выверка, закрепление, сборка элементов в блоке. | Гидравлическое испытание в пределах аппарата учтено. |
| Сборник № 06 (Теплосиловое оборудование) | Емкости, баки и сосуды в составе котельных, бойлерных и теплоэлектроцентралей. | т | Монтаж сосудов, установка опор, патрубков, первичная сборка узлов. | Испытание на прочность входит в состав монтажных работ. |
| Сборник № 12 (Технологические трубопроводы) | Монтаж обвязочных трубопроводов, коллекторов и соединительных линий ресивера. | 10 м / т | Укладка труб, сварка стыков, монтаж фасонных частей, гибка. | Гидравлическое испытание трубопроводов нормируется отдельно. |
Типичные ошибки при составлении смет на монтаж ресиверов
Анализ экспертных заключений показывает, что при расчете стоимости монтажа сосудов под давлением допускаются характерные ошибки, приводящие к финансовым потерям или отклонению смет.
Таблица 2. Типичные ошибки сметчиков и способы их устранения| Типичная ошибка | Последствия для проекта | Как правильно проверить и исправить |
|---|---|---|
| Двойной учет гидравлических испытаний в сметах ПНР и монтажа. | Дублирование затрат на испытания в разных разделах сметы. | Проверить техническую часть ГЭСНм: если испытание сосуда учтено, не включать отдельную расценку ПНР на испытание самого корпуса, оставив только испытание трубопроводов обвязки. |
| Неверный выбор сборника (применение общемашиностроительных норм вместо специализированных). | Некорректная трудоемкость и несоответствие нормативной базе. | Сверить назначение ресивера по технологической схеме (компрессорная или тепловая сеть) и выбрать профильный сборник (№ 07 или № 06). |
| Отсутствие расценок на монтаж предохранительной арматуры и КИПиА. | Некомплектность сметы, нехватка средств на пусковые операции. | Добавить в смету расценки по сборнику № 11 или № 12 на установку манометров, предохранительных клапанов и вентилей, если они поставляются отдельно от аппарата. |
| Ошибки в определении массы оборудования (учет веса рабочей среды). | Выбор более дорогой расценки по завышенной весовой категории. | Использовать сухую массу оборудования по паспорту завода-изготовителя, а не массу с водой или сжатым воздухом. |
Чек-лист проверки сметы на монтаж ресивера
Для гарантированного прохождения экспертизы и исключения ошибок при проверке сметной документации используйте следующий структурированный чек-лист:
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
- Проверка проектного обоснования: Убедитесь, что шифр расценки (ГЭСНм 07 или ГЭСНм 06) соответствует разделу проекта «Технологические решения» (ТХ).
- Контроль массы оборудования: Вес ресивера в тоннах в локальной смете должен строго совпадать со спецификацией оборудования (сухая масса аппарата без воды и фундаментов).
- Наличие обвязки: Проверено наличие в смете позиций на монтаж трубопроводов обвязки по сборнику № 12 и запорно-регулирующей арматуры.
- Учет арматуры и КИПиА: Учтена ли установка манометра, предохранительного клапана и продувочных вентилей отдельными расценками или они входят в комплект поставки.
- Правильность применения РИМ: Применен ли актуальный квартальный индекс Минстроя РФ и проверены ли цены материальных ресурсов по ФГИС ЦС.
- Обоснованность испытаний: Проверено отсутствие задвоенных затрат на гидравлические испытания сосуда в монтажных и пусконаладочных таблицах.
- Коэффициенты условий труда: Наличие проектного обоснования (ПОС) для применения коэффициентов на стесненность или высотность.
Ограничения и допущения
Рекомендации, приведенные в данной статье, носят методологический характер и опираются на общие положения Федеральной сметно-нормативной базы ФСНБ-2022. Поскольку нормативные базы периодически актуализируются (путем выхода дополнений и изменений Минстроя РФ), конкретные цифровые шифры таблиц, кодов ресурсов в ФССЦ и текущие индексы пересчета подлежат обязательной сверке с действующим федеральным реестром сметных нормативов на момент выпуска сметной документации. Для уникальных или нестандартных сосудов под давлением (импортное оборудование сложной пространственной конфигурации, аппараты из спецсталей с антикоррозионными футеровками) может потребоваться разработка индивидуальных единичных расценок (ИЕР) или калькуляций затрат, согласованных в установленном порядке.
Часто задаваемые вопросы (FAQ)
Какая прямая расценка по ГЭСНм/ФЕРм применяется на монтаж вертикального ресивера воздуха?
Для монтажа вертикального воздухосборника компрессорной станции применяется расценка из сборника ГЭСНм 07 (ФЕРм 07) «Компрессорные установки, насосы и вентиляторы», подбираемая по общей массе аппарата в тоннах.
Входит ли гидравлическое испытание в расценку на монтаж ресивера под давлением?
Да, гидравлическое испытание самого смонтированного сосуда на пробное давление в пределах корпуса обычно входит в комплексный состав работ монтажной расценки по сборнику ГЭСНм 07 или ГЭСНм 06.
Как правильно осметить обвязку ресивера трубопроводами и установку предохранительного клапана?
Монтаж трубопроводов обвязки расценивается отдельно по сборнику ГЭСНм 12 «Технологические трубопроводы», а установка предохранительных клапанов и манометров — по сборникам на арматуру или приборы КИПиА (ГЭСНм 11), если они не включены в заводской блок оборудования.
Нужно ли отдельно учитывать стоимость самого ресивера по ФССЦ при применении РИМ?
Да, монтажные расценки учитывают исключительно затраты труда, машин и материалов на установку. Стоимость самого ресивера как оборудования учитывается в смете отдельной строкой по данным ФССЦ или на основании конъюнктурного анализа (прайс-листов).
Какие коэффициенты применяются при монтаже ресивера в действующем цехе?
При производстве работ в действующих цехах или стесненных условиях применяются коэффициенты из общих положений методики по определению сметной стоимости, при условии обязательного обоснования в проекте организации строительства (ПОС).
