Монтаж скрытой электропроводки: технология, нормы ПУЭ и правила прокладки

Понятие и ключевые особенности скрытой проводки

Скрытая система электроснабжения получила наибольшее распространение в современном жилищном и коммерческом строительстве благодаря эстетическим преимуществ и высокой степени защиты кабельных линий от внешних механических воздействий. В отличие от открытых лотков или кабель-каналов, скрытые коммуникации полностью интегрируются в тело строительных конструкций — стен, перекрытий, фундаментов или подготавливаются под обшивку гипсокартонными системами. Применение данного метода требует тщательного предварительного проектирования, поскольку любые изменения конфигурации после завершения финишной отделки сопряжены со значительными разрушениями поверхностей и большими финансовыми затратами.

Организация скрытых линий базируется на принципе ремонтопригодности и локализации возможных аварий. Хотя классическая замоноличенная проводка без труб не подлежит простой замене путем вытягивания кабеля, современные инженерные стандарты рекомендуют производить монтаж в специальных защитных гофротрубах или гладких трубах там, где это технически оправдано. Это позволяет минимизировать риски и распределить нагрузку по группам потребления с помощью распределительных щитов, защищенных автоматическими выключателями и УЗО (устройствами защитного отключения).

Нормативные требования (ПУЭ и ГОСТ) к скрытой электропроводке

Проектирование и практическое выполнение электромонтажных работ жестко регулируются действующими нормативно-правовыми актами. Главным документом остаются Правила устройства электроустановок (ПУЭ, 7-е издание, в частности глава 2.1 «Электропроводки»), а также национальные стандарты ГОСТ Р 50571.5.52-2013 и свод правил СП 256.1325800.2016. Согласно этим нормативам, трассировка кабелей должна осуществляться строго по отвесу и уровню: вертикальные участки прокладываются на расстоянии не менее 100–150 мм от углов помещений, дверных и оконных проемов, а горизонтальные — на расстоянии 150–200 мм от потолка или в зоне фальшпотолков и стяжки пола.

Нормативы категорически запрещают выполнение случайных диагональных трасс, так как это увеличивает вероятность повреждения кабеля при сверлении стен во время дальнейшей эксплуатации жилья. Глубина заделки кабелей в штробах должна обеспечивать надежное укрытие: толщина штукатурного слоя поверх кабеля должна составлять не менее 10 мм. Кроме того, действующие строительные правила накладывают строгие ограничения на повреждение несущих конструкций: горизонтальное штробление несущих железобетонных стен панельных домов запрещено, так как оно нарушает статическую устойчивость здания.

Выбор кабеля и материалов: ВВГнг-LS, гофротруба, подрозетники

Правильный подбор кабельно-проводниковой продукции и сопутствующих материалов определяет долговечность всей системы. Для внутренних силовых линий жилых зданий стандартом де-факто является силовой кабель марки ВВГнг-LS с медными жилами в ПВХ-изоляции пониженной пожароопасности с низким дымо- и газовыделением. Сечение жил рассчитывается исходя из суммарной расчетной нагрузки: для розеток обычно применяется кабель сечением 3х2,5 мм², а для групп освещения — 3х1,5 мм². Силовые линии для мощных стационарных приборов (электроплиты, проточные водонагреватели) требуют увеличения сечения до 4 или 6 мм² в зависимости от потребляемой мощности.

В дополнение к кабелю используются качественные монтажные коробки (подрозетники и распаечные коробки) из самозатухающего пластика, способного выдерживать термические нагрузки. При прокладке в стяжке пола или пустотах перекрытий кабели защищаются гофрированными трубами из ПВХ или ПНД, которые предохраняют изоляцию от механических повреждений при заливке бетона и усадке конструкций. Соединение проводников внутри распределительных коробок выполняется методом опрессовки гильзами ГМЛ (медными лужеными), сварки, пайки или с помощью сертифицированных пружинных клеммных зажимов, полностью исключая простые скрутки.

Пошаговая технология монтажа скрытой проводки в бетоне и кирпиче

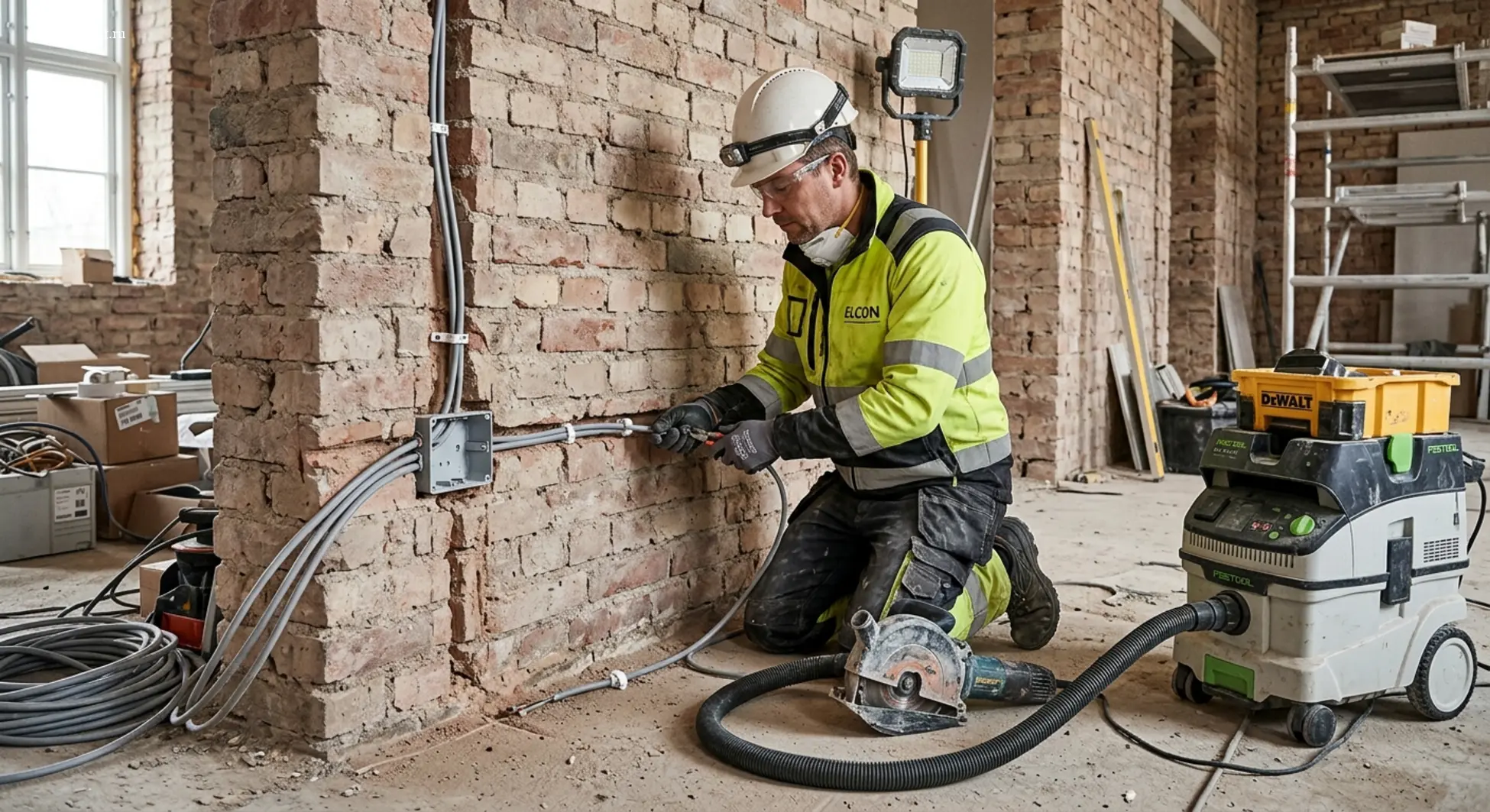

Технологический процесс монтажа скрытой проводки в кирпичных или монолитных железобетонных стенах начинается с детальной разметки стен и перекрытий согласно проекту. На поверхности карандашом или отбивочным шнуром наносятся линии будущих трасс, места установки распределительных коробок, выключателей и розеток. На следующем этапе с помощью профессионального штробореза, оснащенного пылесосом для минимизации строительной пыли, и перфоратора выполняются штробы проектной глубины и ширины, а также высверливаются посадочные гнезда под подрозетники с помощью специальных алмазных коронок.

После очистки штроб от пыли и грунтования производится фиксация кабельных линий. Кабели укладываются в подготовленные каналы и закрепляются с помощью пластиковых дعب-хомутов, алебастрового раствора или специальных клипс с шагом 30–40 см во избежание провисания. Подрозетники и распределительные коробки монтируются в гнездах заподлицо с будущей поверхностью штукатурки и надежно фиксируются гипсом или раствором. После завершения прокладки и коммутации проводов выполняется проверка целостности жил, после чего штробы заделываются штукатурным составом.

Особенности прокладки по горючим основаниям (дерево, каркас, SIP)

Монтаж скрытой электропроводки в деревянных домах, каркасных строениях или зданиях из SIP-панелей сопряжен с повышенными требованиями пожарной безопасности. Согласно требованиям ПУЭ и СП, скрытая прокладка кабелей внутри сгораемых конструкций (например, в пустотах каркасных стен или за деревянной обшивкой) должна осуществляться исключительно в металлических трубах с высокой локализационной способностью или в стальных коробах. Локализационная способность трубы означает ее способность выдерживать давление газов при возможном коротком замыкании внутри и не допускать прогорания стенки трубы, способного воспламенить окружающее дерево.

Использование обычной ПВХ или ПНД гофротрубы внутри сгораемых конструкций без сплошной подложки из негорючих материалов (штукатурка толщиной не менее 10 мм, асбестовый или металлический лист) запрещено. В деревянном домостроении альтернативным и более безопасным решением часто признается открытая ретро-проводка на изоляторах или кабельные линии в металлическом ретро-кабеле, однако при реализации скрытого монтажа сметная стоимость существенно возрастает за счет трудоемких работ по гибке и стыковке стальных труб.

Сводные таблицы нормативных параметров и типичных ошибок

Для удобства проектировщиков, монтажников и сметчиков ниже приведены две ключевые таблицы. Первая таблица описывает нормативные параметры прокладки в зависимости от типа основания и способа монтажа, а вторая систематизирует типичные ошибки при монтаже скрытой электропроводки и методы их контроля.

Таблица 1: Сводные параметры прокладки скрытой электропроводки

Таблица 2: Типичные ошибки монтажа и способы их проверки

Чек-лист проверки качества и исполнительной документации

Перед подписанием акта приема-передачи электромонтажных работ и закрытием скрытых штроб отделочными материалами необходимо провести аудит выполненных работ. Представленный ниже чек-лист позволяет проверить полноту и корректность монтажа:

Ограничения и допущения при проектировании и оценке

Приведенные в данной статье рекомендации и нормативные требования носят общий характер и базируются на типовых проектных решениях для жилых зданий. Точный расчет сметной стоимости электромонтажных работ, выбор номиналов автоматических выключателей, сечений кабелей и конфигурация распределительных щитов зависят от индивидуальных особенностей конкретного объекта: общей электрической мощности, выделенной сетевой организацией, материала несущих стен, этажности и архитектурной планировки. Для разработки проектно-сметной документации требуются детальные исходные данные (обмерный план, технические условия энергоснабжения, дизайн-проект расстановки мебели и электроприборов).
