Обетонирование металлических колонн и базы колонн: технология, нормы СП, расчет
Обетонирование металлических колонн представляет собой традиционный высокоэффективный метод комплексной пассивной огнезащиты и антикоррозийной защиты стальных строительных конструкций путем замоноличивания их в мелкозернистый бетон или тяжелый бетон высокой плотности. В соответствии с требованиями действующих нормативных документов, таких как СП 70.13330, СП 16.13330 и СП 63.13330, данный технологический процесс требует жесткого соблюдения параметров толщины защитного слоя бетона (от 30 до 70 мм и более в зависимости от требуемого предела огнестойкости от R60 до R240), обязательного применения арматурных каркасов или сварных сеток для предотвращения отслаивания, а также использования безусадочных бетонных или растворных смесей для подливки опорных плит баз стальных колонн.
Обетонирование металлических колонн — это строительно-монтажный процесс создания монолитной бетонной или железобетонной оболочки вокруг стального несущего профиля с целью повышения его огнестойкости, несущей способности при высокотемпературных воздействиях и защиты от агрессивных сред по СП 28.13330.
Ключевые выводы (Summary Box)
- Обетонирование решает две критические задачи: обеспечивает нормативный предел огнестойкости (до R240) и защищает металл от коррозии.
- Для баз колонн критически важна безусадочная подливка под опорную плиту для передачи проектных нагрузок на фундамент.
- Толщина защитного слоя бетона строго регламентируется требованиями проекта и нормами пожарной безопасности.
- Армирование мелкоячеистой стальной сеткой или пространственным каркасом обязательно для предотвращения растрескивания и отслаивания бетона при нагреве.
- Качество сцепления бетона с металлом обеспечивается тщательной очисткой поверхности и применением адгезионных грунтовок.
Содержание статьи
- Назначение и цели обетонирования
- Технология подливки базы колонны
- Нормативные требования и толщина слоя
- Состав работ и этапы
- Типичные ошибки и контроль качества
- Сметный расчет и расценки
- Чек-лист проверки сметы и проекта
- Ограничения и допущения
- Часто задаваемые вопросы (FAQ)
Зачем нужно обетонирование металлоконструкций: огнезащита и защита от коррозии
Металлические строительные конструкции обладают высокой прочностью и несущей способностью, однако при повышении температуры выше 500–600 °C сталь стремительно теряет свои прочностные характеристики, что может привести к прогрессирующему обрушению здания или сооружения. Тонкослойные огнезащитные краски и вспучивающиеся составы эффективны, но имеют ограничения по механической прочности, долговечности в агрессивных средах и устойчивости к ударным нагрузкам. В таких условиях обетонирование металлических колонн выступает безальтернативным решением для объектов нефтегазовой отрасли, тяжелого машиностроения, многоярусных паркингов и складов.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
Помимо термической защиты, монолитный бетон надежно изолирует стальной профиль (двутавр, швеллер, трубчатую стойку) от контакта с влагой, кислородом и химически активными газами. Это полностью исключает развитие электрохимической коррозии. Согласно СП 28.13330, при проектировании антикоррозийных мероприятий учитывается степень агрессивности среды. Бетонная оболочка высокой плотности марки по водонепроницаемости от W6 и выше предотвращает проникновение агрессивных агентов к несущему металлу, обеспечивая проектный срок службы строительного объекта на десятилетия вперед без капитального ремонта защитного слоя.

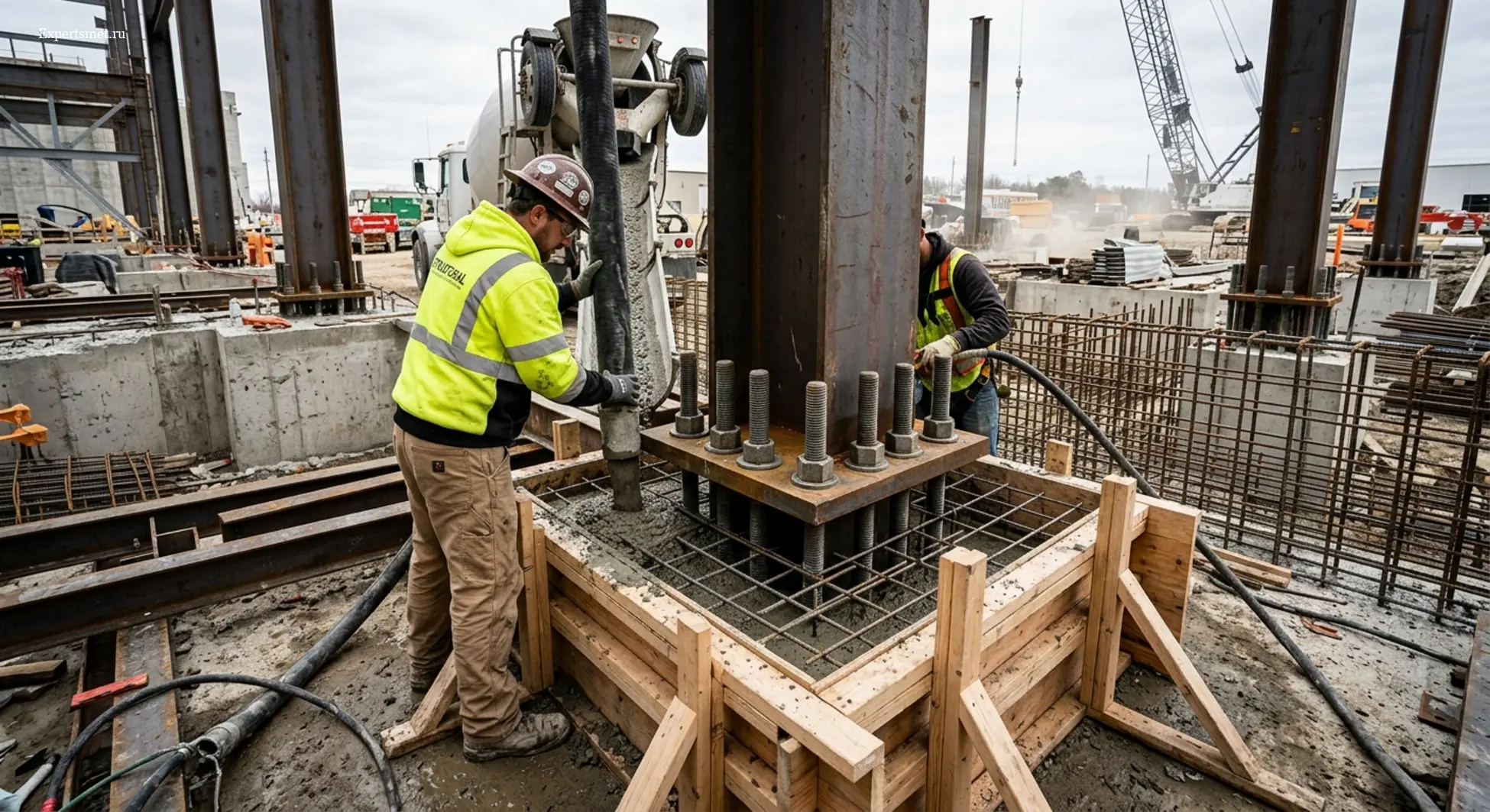

Технология обетонирования базы колонны и подливки опорной плиты
Узел опирания металлической колонны на фундамент — наиболее нагруженный конструктивный элемент, от которого зависит пространственная жесткость всего каркаса. Обетонирование базы колонны включает в себя ответственный этап — подливку пространства под опорной плитой. Для этого категорически запрещено использовать обычные строительные растворы на основе традиционного портландцемента с усадкой при твердении. Образование даже минимальных пустот и зазоров под плитой приведет к неравномерному распределению усилий от анкерных болтов, концентрации напряжений и деформации металлической плиты.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.
Технологический процесс монтажа требует установки специальной инвентарной опалубки с зазором, обеспечивающим подачу материала. На строительных объектах применяются готовые сухие смеси на безусадочной или расширяющейся цементной основе, обладающие высокой ранней и проектной прочностью, а также текучестью (самоуплотняющиеся составы). Смесь заливают с одной стороны до тех пор, пока она не появится с противоположных сторон опалубки. После схватывания подливки выполняется общее обетонирование нижней части колонны на высоту, предусмотренную проектной документацией (как правило, до 500–1000 мм от уровня чистого пола для защиты от механических повреждений и наезда техники).
Требования к бетону, армированию и толщине защитного слоя по СП
Проектирование железобетонной рубашки для стальных колонн регламентируется нормами СП 16.13330 и СП 63.13330. Класс бетона по прочности на сжатие принимается не ниже B20–B25 в зависимости от расчетных нагрузок. Для заполнения узких пазух и обеспечения плотного прилегания используется мелкозернистый бетон с максимальной крупностью заполнителя до 10–15 мм. Использование крупного щебня недопустимо, так как это приведет к образованию раковин и пустот в стесненных условиях между гранями металлического профиля и опалубкой.
Армирование защитной оболочки выполняется в обязательном порядке. Для предотвращения скалывания и отслаивания бетона при температурных деформациях металла монтируется сварная или вязаная стальная сетка с ячейкой от 50х50 мм до 100х100 мм из проволоки диаметром 4–6 мм. Сетка фиксируется на анкерах или шпильках, приваренных непосредственно к телу металлической колонны. Толщина защитного слоя бетона рассчитывается теплотехническим и статическим расчетом: для достижения предела огнестойкости R120 толщина бетона от внутренней грани до внешней поверхности обычно составляет не менее 40–50 мм, а для R180–R240 увеличивается до 70–90 мм.
Состав работ и этапы обетонирования
Выполнение работ по обетонированию металлоконструкций осуществляется в строгой технологической последовательности в соответствии с СП 70.13330. Ниже представлена таблица, отражающая основные этапы, состав работ и контролируемую нормативную документацию.
Таблица 1. Этапы и состав работ при обетонировании металлических колонн| Этап работ | Описание технологических операций | Нормативный документ / Контроль |
|---|---|---|
| 1. Подготовка поверхности | Очистка металла от ржавчины, грязи, масел пескоструйным или механическим способом. Обеспечение шероховатости, нанесение адгезионного грунта. | СП 28.13330, визуальный и измерительный контроль |
| 2. Установка арматуры | Монтаж приварных анкеров, крепление пространственных каркасов или сварной сетки с соблюдением зазоров для защитного слоя. | СП 63.13330, акты скрытых работ |
| 3. Монтаж опалубки | Сборка инвентарной щитовой или ламинированной фанерной опалубки, герметизация стыков для предотвращения утечки цементного молочка. | СП 70.13330, проверка геометрии |
| 4. Укладка бетона и подливка | Подача мелкозернистого бетона или безусадочной смеси, послойное уплотнение глубинными вибраторами или ручным штырованием. | ГОСТ 7473, проверка подвижности смеси |
| 5. Уход за бетоном и распалубка | Выдерживание во влажных условиях, демонтаж опалубки после достижения бетоном 70% проектной прочности (обычно через 3–7 суток). | СП 70.13330, контроль прочности образцов |
Типичные ошибки, последствия и методы их контроля
Нарушение технологической дисциплины при монолитных работах на стальном каркасе приводит к снижению несущей способности, разрушению защитного слоя при пожаре или коррозионному поражению металла. В таблице ниже систематизированы наиболее распространенные ошибки.
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
| Типичная ошибка | Последствия для конструкции | Метод проверки и предотвращения |
|---|---|---|
| Применение обычного бетона с усадкой для подливки базы | Образование пустот под опорной плитой, отрыв анкерных болтов, неравно-мерная осадка колонны | Использование сертифицированных безусадочных смесей, контроль заполнения подливки через контрольные отверстия |
| Отсутствие или недостаточный размер защитного слоя бетона | Быстрый прогрев металла при пожаре ниже нормативного предела R, растрескивание оболочки | Применение пластиковых фиксаторов арматуры, геодезическая и ультразвуковая толщинометрия |
| Плохая очистка металлоконструкций от консистентной смазки и ржавчины | Резкое падение адгезии бетона к стали, отслоение защитной рубашки при ударах и вибрации | Проверка степени очистки по ISO 8501-1 (Sa 2.5), недопущение масляных пятен |
| Отказ от глубинного вибрирования бетонной смеси | Наличие раковин, каверн и непрокрашенных участков внутри колонны, снижение огнестойкости | Использование гибких булавочных вибраторов или самоуплотняющегося бетона (SCC) |
Сметный расчет и расценки (ГЭСН/ФЕР) на обетонирование
Формирование сметной стоимости на комплекс работ по обетонированию металлических колонн и баз выполняется на основе федеральных единичных расценок (ФЕР) или государственных элементных сметных норм (ГЭСН). В сметной практике для монолитных конструкций обычно применяются расценки из Сборника 6 «Бетонные и железобетонные конструкции монолитные» (например, нормы на устройство колонн, монолитных стен или подливки фундаментов под оборудование с учетом специфики стесненных условий).
В сметном расчете учитываются следующие прямые затраты: стоимость закупленной мелкозернистой бетонной смеси или безусадочного раствора в кубических метрах, затраты на арматурную сетку и анкерные элементы (в тоннах), аренда и монтаж инвентарной опалубки (в квадратных метрах поверхности контакта), а также трудозатраты рабочих-строителей высокой квалификации. При работе в стесненных условиях действуют повышающие коэффициенты по МДС, учитывающие стесненность вблизи существующих инженерных сетей или внутри действующего производства.
Чек-лист проверки сметы и проектной документации
Для исключения финансовых рисков, перерасхода материалов и замечаний со стороны строительного контроля рекомендуется использовать следующий практический чек-лист:
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
- Проверено наличие в проекте требований к классу бетона (не ниже B20–B25) и марке по водонепроницаемости.
- В спецификации материалов учтены безусадочные или расширяющиеся сухие смеси для подливки базы колонн.
- В смете заложены затраты на пескоструйную или механическую очистку стальных поверхностей по СП 28.13330.
- Учтено армирование мелкоячеистой сеткой или каркасами с приваркой анкеров к телу колонны.
- Правильно применены объемы опалубки исходя из периметра и высоты обетонирования каждого типа колонн.
- Включены расценки на работу глубинного вибратора и уход за уложенным бетоном в начальный период твердения.
- Учтены нормативные коэффициенты на стесненность условий производства работ (при их наличии на объекте).
Ограничения и допущения
Представленные в данной статье технологические рекомендации и нормативные ссылки базируются на положениях действующих сводов правил (СП 16, СП 63, СП 70, СП 28). Однако точный расчет толщины защитного слоя бетона, выбор класса огнестойкости и подбор конкретной марки безусадочного состава подливки не могут быть выполнены универсально без индивидуальных исходных данных по объекту. Инженерные решения зависят от фактических статических нагрузок на колонны, требуемой степени огнестойкости здания по ФЗ-123, результатов геодезических изысканий и климатических условий эксплуатации.
Часто задаваемые вопросы (FAQ)
Чем обетонирование металлических колонн отличается от нанесения тонкослойной огнезащитной краски?
Обетонирование создает массивную монолитную оболочку, которая помимо огнезащиты до R240 обеспечивает защиту от механических ударов, коррозии в агрессивных средах и увеличивает общую жесткость стойки. Тонкослойная краска работает исключительно за счет вспучивания при пожаре, имеет меньший срок службы и уязвима к механическим повреждениям.
Какая минимальная толщина обетонирования базы колонны требуется по СП для обеспечения предела огнестойкости R120 и R180?
Минимальная толщина защитного слоя бетона до граней металлического профиля для R120 составляет обычно от 40 до 50 мм, а для R180–R240 — от 70 до 90 мм в зависимости от приведенной толщины металла и конструктивного исполнения сечения по теплотехническому расчету.
Какую марку и класс бетона (или безусадочной смеси) применять для подливки и обетонирования опорных плит стальных колонн?
Для подливки опорных плит применяются готовые сухие безусадочные или расширяющиеся высокопрочные смеси классов B30–B40 с высокой текучестью. Для самого обетонирования колонн используется мелкозернистый бетон класса не ниже B20–B25 с заполнителем фракции до 10–15 мм.
Как правильно выполнить армирование (сеткой) при обетонировании стальной стойки для предотвращения отслаивания бетона?
Армирование выполняется сварной или вязаной сеткой с ячейкой не более 100х100 мм из проволоки Ø4–6 мм. Сетка монтируется по всему периметру колонны с фиксацией на анкерных стержнях или шпильках, приваренных к стальному профилю с шагом по расчету для обеспечения совместной работы.
Какая расценка в ГЭСН/ФЕР (сметных нормативах) используется для обетонирования металлических колонн и узлов опирания?
Сметный расчет выполняется по расценкам Сборника 6 «Бетонные и железобетонные конструкции монолитные» (например, ГЭСН 06-01 или аналогичные расценки на устройство колонн и фундаментов под оборудование применительно к подливке баз), с добавлением расценок на монтаж арматурных каркасов и опалубки.
