Подпружная арка в архитектуре: что это такое, функции, расчет и особенности
Подпружная арка — это конструктивный несущий элемент сводчатой или купольной системы, воспринимающий вертикальную нагрузку и горизонтальный распор от купола, подкупольного барабана или смежных сводов и перераспределяющий их на опорные пилоны, массивные столбы или капитальные стены здания.
Определение термина: Подпружная арка в архитектуре (исторически и конструктивно) представляет собой мощную арочную конструкцию, подпирающую («подпирающая» или «подпругивающая») сводчатое перекрытие, формирующую вместе с парусами (пандативами) или тромпами опорное кольцо для купольного средокрестия в крестово-купольных и центрических храмовых или гражданских сооружениях.
Ключевые выводы (Summary Box)
- Функциональное назначение: Подпружная арка служит для передачи вертикального веса и горизонтальных распорных усилий от купола и барабана на четыре центральных или угловых опорных пилона.
- Отличие от разгрузочной арки: В отличие от разгрузочной арки, которая скрыта в толще стены над проемом для разгрузки кладки, подпружная арка является открытым пространственным элементом интерьера.
- Механика работы: Испытывает сложные деформационные нагрузки, сочетающие вертикальный изгиб и мощный горизонтальный боковой распор, требующий массивных опор или затяжек.
- Нормативный расчет: Проектирование и проверка несущей способности каменных и армокаменных арочных систем выполняются строго по СП 15.13330.2020 и СП 20.13330.2016.
- Реставрационная специфика: При обследовании исторических зданий фиксируются трещины в замковой части и пятках арок, после чего применяется инъектирование и углеволокно.
Содержание статьи:
- Что такое подпружная арка: определение и физика работы
- Роль подпружных арок в конструкции купола и средокрестия
- Отличие подпружной арки от разгрузочной арки
- Расчет и техническое обследование подпружных арок
- Состав работ при проектировании и экспертизе арок
- Типичные ошибки проектирования и дефекты кладки
- Чек-лист проверки несущей способности и состояния арок
- Ограничения нормативной базы и допущения расчета
- Часто задаваемые вопросы (FAQ)
Что такое подпружная арка: определение и физика работы
Понятие подпружной арки уходит корнями в античное и византийское зодчество, получив максимальное развитие в крестово-купольной системе храмовой архитектуры. С точки зрения строительной механики, подпружная арка представляет собой криволинейный брус или каменную кладку переменного или постоянного сечения, работающую преимущественно на сжатие. Главная физическая особенность арочных систем заключается в трансформации вертикальной нагрузки от вышележащих конструкций в наклонные усилия, которые распадаются на вертикальную составляющую и горизонтальный распор.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
Горизонтальный распор подпружной арки стремится раздвинуть ее опоры (пилоны), что требует либо устройства массивных примыкающих стен, либо создания системы контрфорсов, либо применения металлических или деревянных затяжек. В исторической практике для гашения этого усилия строители возводили смежные своды, которые взаимно уравновешивали соседние арки. В современной практике при реконструкции памятников архитектуры инженеры-сметчики и проектировщики детально рассчитывают векторы усилий, чтобы исключить риск раскрытия швов кладки в пятах и в замке арки под воздействием постоянных и временных нагрузок.
Роль подпружных арок в конструкции купола и средокрестия

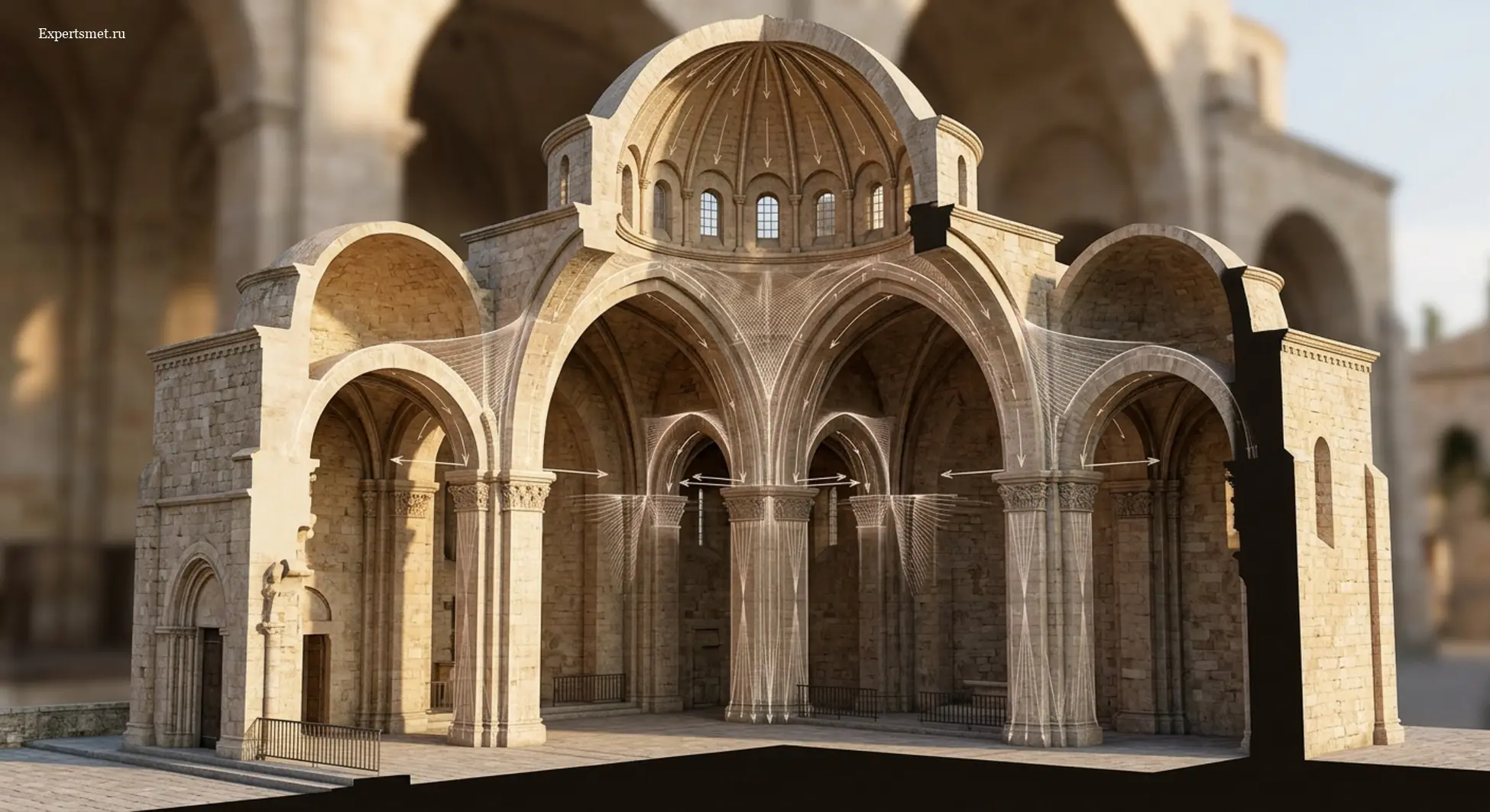

В архитектуре крестово-купольных зданий подпружные арки образуют так называемое купольное средокрестие — центральную пространственную зону, где пересекаются основные нефы храма. Четыре мощные подпружные арки перекинуты между четырьмя центральными опорными столбами (пилонами). На эти арки опирается кольцо подкупольного барабана, передающего гигантскую массу купола.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.
Переход от квадратного в плане пространства средокрестия к круглому в плане барабану или куполу осуществляется с помощью специальных конструктивных элементов — парусов (пандативов) или тромпов, которые заполняют угловые пространства между подпружными арками. Таким образом, подпружная арка работает в неразрывной связи с парусами и барабаном, распределяя общую массу купольного покрытия на вертикальные пилоны и далее на фундамент здания. Нарушение целостности хотя бы одной подпружной арки приводит к перераспределению усилий на остальные элементы и может вызвать лавинообразную деформацию всего верхнего строения.
Отличие подпружной арки от разгрузочной арки
В практике проектирования и технического обследования зданий часто путают два схожих термина: подпружную арку и разгрузочную арку. Несмотря на внешнее сходство (арочная форма из кирпича или камня), их функциональное назначение, расположение и характер восприятия нагрузок кардинально различаются.
Ниже представлена сравнительная таблица, описывающая конструктивные и функциональные отличия этих элементов.
Таблица 1. Сравнение подпружной, разгрузочной арок и подкупольного паруса| Параметр сравнения | Подпружная арка | Разгрузочная арка | Подкупольный парус (пандатив) |
|---|---|---|---|
| Назначение | Несущий элемент для удержания купола, барабана и передачи веса на пилоны. | Перераспределение нагрузки от вышележащей кладки стены в обход оконных или дверных проемов. | Сферический треугольник для перехода от квадрата пилонов к кругу барабана. |
| Воспринимаемая нагрузка | Вертикальная масса купола/барабана и собственный мощный распор. | Локальная вертикальная нагрузка от вышестоящих рядов кладки и перекрытий. | Передача веса барабана на примыкающие подпружные арки и пилоны. |
| Расположение в здании | В открытом пространстве интерьера средокрестия (между пилонами). | Скрыта в толще несущей стены над проемами или нишами. | В верхних углах под купольным барабаном, опираясь на подпружные арки. |
| Характер работы | Пространственная работа на сжатие с учетом значительного бокового распора. | Плоская работа на изгиб и сжатие в плоскости массивной стены. | Пространственная оболочка двойной кривизны, работающая на сжатие. |
Расчет и техническое обследование подпружных арок
Инженерный расчет подпружных арок базируется на строгих законах строительной механики каменных конструкций. Согласно требованиям СП 15.13330.2020 «Каменные и армокаменные конструкции» и СП 20.13330.2016 «Нагрузки и воздействия», проверка несущей способности выполняется по первому предельному состоянию (прочность кладки на сжатие при внецентренном нагружении) и по второму предельному состоянию (образование и раскрытие трещин).
При обследовании исторических подпружных арок специалисты используют неразрушающие методы контроля (ультразвуковой метод, склерометрия), а также выполняют геодезический мониторинг раскрытия трещин с помощью маяков. Поскольку старинная кирпичная или белокаменная кладка обладает неоднородной структурой, расчетные схемы часто строятся методом конечных элементов (МКЭ) в специализированных программных комплексах. Это позволяет выявить зоны максимальных напряжений, оценить запас прочности и разработать эффективные мероприятия по усилению конструкции без изменения исторического облика объекта культурного наследия.
Состав работ при проектировании и экспертизе арок
Комплекс инженерных, проектных и изыскательских мероприятий в отношении подпружных арок включает строго регламентированные этапы. Соблюдение последовательности гарантирует безопасность проведения реставрационных или строительных работ на объекте.
Таблица 2. Этапы и состав работ при обследовании и проектировании подпружных арок| Этап работ | Содержание и выполняемые операции | Нормативно-техническая документация |
|---|---|---|
| 1. Предварительное обследование | Визуальный осмотр, фотофиксация дефектов, фиксация трещин, прогибов и отслоений штукатурки. | СП 13-102-2003, ГОСТ Р 55528-2013 |
| 2. Детально-инструментальный анализ | Определение прочности раствора и камня неразрушающими методами, геосканирование тела арки. | ГОСТ 18105, ГОСТ 22690 |
| 3. Поверочный расчет | Разработка пространственной расчетной модели, определение усилий, проверка по СП 15.13330. | СП 15.13330.2020, СП 20.13330.2016 |
| 4. Проектирование усиления | Разработка чертежей инъектирования трещин, установки скрытых затяжек или композитных лент. | ГОСТ Р 55528-2013, ССР |
Типичные ошибки проектирования и дефекты кладки
Нарушение правил эксплуатации, ошибки при перепланировке или неграмотный расчет арочных систем приводят к тяжелым аварийным последствиям. Ниже приведены частые ошибки и способы их предотвращения.
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
| Типичная ошибка | Конструктивные последствия | Как проверить и предотвратить |
|---|---|---|
| Игнорирование горизонтального распора | Поворот и выдавливание опорных пилонов наружу, образование вертикальных трещин в пятках арки. | Выполнить полный статический расчет с учетом распорных усилий; установить стяжные затяжки. |
| Локальное штробление тела арки | Снижение живого сечения арки, концентрация напряжений, внезапное разрушение сводчатого элемента. | Запретить любые скрытые прокладки инженерных сетей в теле несущих арок; провести ультразвуковой контроль. |
| Применение несовместимых растворов | Разрушение старинного кирпича из-за высокой прочности и жесткости современного цементного раствора. | Использовать известково-пуццолановые составы, близкие по физико-механическим свойствам к историческим. |
Чек-лист проверки несущей способности и состояния подпружных арок
Для быстрой оценки технического состояния подпружных арок на строительном объекте или при приемке результатов инженерных изысканий используется следующий структурированный чек-лист:
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
- Оценка геометрии: Проверено отсутствие просадок замка арки и выгибов оси из плоскости.
- Анализ трещинообразования: Зафиксировано отсутствие сквозных трещин раскрытием более 1.5 мм в зоне пяты и замка.
- Состояние раствора: Выборочно проверена прочность швов кладки, отсутствуют участки выветривания и высыпания раствора.
- Состояние пилонов: Проверено отсутствие крена и горизонтального смещения опорных столбов, воспринимающих распор.
- Наличие затяжек: При наличии металлических затяжек проверено их натяжение, отсутствие сильной коррозии и надежность анкеровки.
- Соответствие нормам: Проектная документация и поверочные расчеты выполнены в строгом соответствии с СП 15.13330.2020.
- Наличие мониторинга: На выявленных стабилизированных трещинах установлены маяки для наблюдения за динамикой деформаций.
Ограничения нормативной базы и допущения расчета
При выполнении поверочных расчетов подпружных арок специалисты сталкиваются с объективными ограничениями нормативных документов. Стандартные методики СП 15.13330.2020 ориентированы преимущественно на современные прямоугольные стены и столбы из стандартного кирпича. Расчет древней исторической кладки на известковом растворе с бутовым или неоднородным заполнением требует введения понижающих коэффициентов условий работы и детальных натурных испытаний образцов.
Кроме того, аналитические формулы строительной механики не всегда способны учесть сложную трехмерную анизотропию старинных строительных материалов без верификации результатов через детальное численное моделирование (МКЭ). Экспертные заключения должны опираться на комплексное сочетание натурных изысканий, историко-архивных изысканий и поверочных расчетов, так как опора исключительно на стандартные табличные значения может привести к недостоверной оценке фактического запаса несущей способности конструкций.
Часто задаваемые вопросы (FAQ)
Что такое подпружная арка в архитектуре и в чем ее главное конструктивное назначение?
Подпружная арка — это несущий арочный элемент, который поддерживает купол, барабан или смежные своды здания и передает их вертикальный вес и горизонтальный распор на опорные пилоны или массивные стены.
Чем подпружная арка отличается от разгрузочной арки в каменных зданиях?
Подпружная арка является открытым элементом интерьера средокрестия, удерживающим верхние своды и купол. Разгрузочная арка скрыта в толще стены и предназначена исключительно для перераспределения массы вышележащей кладки над оконными или дверными проемами.
Как подпружные арки удерживают вес купола и барабана в крестово-купольном храме?
Четыре подпружные арки образуют квадратное основание средокрестия. С помощью угловых парусов (пандативов) они формируют круглое основание для подкупольного барабана, равномерно распределяя общую массу купола на четыре мощных центральных пилона.
Каким образом подпружная арка перераспределяет горизонтальный распор и вертикальную нагрузку на пилоны?
Геометрическая форма арки преобразует вертикальную массу в наклонные усилия сжатия. Горизонтальный вектор (распор) стремится раздвинуть пилоны в стороны, что компенсируется либо массивностью самих опор, либо соседними сводами, либо специальными затяжками.
Какие методы усиления подпружных арок применяются при обследовании и реставрации исторических зданий?
В современной практике реставрации применяют инъецирование трещин специальными микроцементами, установку скрытых стальных затяжек для гашения распора, а также усиление высокопрочными композитными материалами (углеволокном), не нарушающим исторический вид.
