Противопожарные перегородки 1 и 2 типа: предел огнестойкости EI 45 и EI 15, нормы и отличия
Противопожарные перегородки 1 и 2 типа — это ненесущие строительные ограждающие конструкции, предназначенные для предотвращения распространения пожара и опасных факторов горения (дыма, тепла, токсичных продуктов) между смежными помещениями одного этажа здания. Согласно Федеральному закону № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», перегородки 1-го типа имеют минимальный предел огнестойкости EI 45, сохраняя целостность (E) и теплоизолирующую способность (I) в течение не менее 45 минут. Перегородки 2-го типа обладают нормируемым пределом огнестойкости EI 15, выдерживая температурное воздействие стандартного пожара не менее 15 минут. В объемно-планировочных решениях они выступают базовыми элементами противопожарных преград, разделяя пожарные отсеки, коридоры, эвакуационные пути и технологические зоны.
Противопожарные перегородки 1 и 2 типа — это специализированные внутренние вертикальные ограждающие конструкции зданий и сооружений, которые классифицируются по степени их огнестойкости согласно Таблице 23 ФЗ № 123. Они ограничивают зону термического воздействия при локальных возгораниях, обеспечивая безопасную эвакуацию людей и защиту материальных ценностей.
Ключевые выводы (Key Takeaways)
- Противопожарная перегородка 1-го типа характеризуется пределом огнестойкости EI 45 и применяется в зонах повышенного риска.
- Перегородка 2-го типа имеет нормативный показатель EI 15 и используется для зонирования путей эвакуации и офисных пространств.
- Нормативная база проектирования опирается на положения ФЗ № 123, СП 2.13130.2020 и СП 4.13130.2013.
- Заполнение проемов (двери, окна, люки) в перегородках должно иметь собственный класс огнестойкости, обычно на один шаг ниже (EI 30 для 1-го типа и EI 15 для 2-го типа).
- Конструктивные решения допускают применение кирпича, пенобетона, гипсокартона по сертифицированным каркасным системам и многослойного противопожарного остекления.
- Стоимость монтажа и экспертизы сметной документации напрямую зависят от выбранного типа заполнения проемов и узлов примыкания.
Содержание статьи
- Что такое противопожарная перегородка 2 типа огнестойкости
- Чем противопожарные перегородки 1 типа отличаются от 2 типа
- Нормативные пределы огнестойкости: EI 45 и EI 15
- Материалы и узлы примыкания для перегородок 1 и 2 типов
- Требования к заполнению проемов (двери, люки, остекление)
- Таблица состава работ и сметных этапов
- Таблица типичных ошибок и методов их проверки
- Чек-лист проверки сметной и проектной документации
- Ограничения и допущения при проектировании
- Часто задаваемые вопросы (FAQ)
Что такое противопожарная перегородка 2 типа огнестойкости
Противопожарная перегородка 2 типа огнестойкости представляет собой вертикальное ненесущее ограждение, которое монтируется внутри этажа здания для разделения смежных помещений и предотвращения быстрого распространения пламени. Согласно требованиям действующего законодательства, ее предел огнестойкости составляет EI 15. Это означает, что в условиях стандартного пожарного испытания конструкция сохраняет целостность (буква E) и не допускает критического повышения температуры на необогреваемой поверхности (буква I) в течение 15 минут. Данного временного интервала в ряде случаев достаточно для ликвидации локального очага возгорания первичными средствами пожаротушения или для завершения маневра эвакуации людей из смежного кабинета в защищенный коридор.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
В проектной документации перегородки 2-го типа закладываются при проектировании административных, общественно-деловых и многофункциональных комплексов. Они активно применяются для выделения серверных помещений небольшой мощности, электрощитовых низкого напряжения, архивных комнат с ограниченным объемом горючих материалов, а также для зонирования крупных офисных пространств (open space) в соответствии с требованиями пожарных норм. Проектировщики учитывают, что такие перегородки не несут нагрузки от перекрытий здания, поэтому их крепление к капитальным конструкциям перекрытий и стен выполняется с использованием деформационных и термостойких компенсаторов.
Чем противопожарные перегородки 1 типа отличаются от 2 типа
Главное различие между конструкциями 1-го и 2-го типов заключается в их способности противостоять термическому воздействию пожара по времени. Перегородка 1-го типа обязана выдерживать пламя и тепловой поток не менее 45 минут (EI 45), тогда как перегородка 2-го типа рассчитана на 15 минут (EI 15). Из-за этого различия существенно меняются требования к материалам несущего каркаса, толщине облицовочных слоев, а также к марке и классу огнестойкости заполняющих элементов (дверей, люков, фрамуг и витражей). Перегородки 1-го типа устанавливаются там, где потенциальная пожарная нагрузка выше, либо в зонах с повышенными требованиями к безопасности людей.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.
С конструктивной точки зрения перегородки 1-го типа требуют более массивных или технологически сложных решений. Если для 2-го типа в ряде случаев достаточно одинарного каркаса из металлопрофиля с обшивкой листами специального гипсокартона в два слоя, то для EI 45 часто требуется усиленный каркас, заполненный плотной базальтовой ватой определенной плотности, либо возведение кладки из полнотелого кирпича или пенобетонных блоков увеличенной толщины. Различаются и экономические показатели: сметная стоимость монтажа конструкций 1-го типа выше за счет удорожания материалов, сертификации узлов сопряжения и более жестких требований к монтажным организациям, имеющим лицензии МЧС.
Нормативные пределы огнестойкости: EI 45 и EI 15
Нормирование пределов огнестойкости строительных конструкций в Российской Федерации базируется на Федеральном законе № 123-ФЗ и комплексе стандартов ГОСТ. Буквенные индексы в маркировке EI расшифровываются следующим образом: E обозначает потерю целостности (образование сквозных трещин или отверстий, через которые проникают продукты горения или пламя), а I обозначает потерю теплоизолирующей способности вследствие повышения температуры на необогреваемой стороне конструкции более чем на 160 °C в среднем или 190 °C в любой точке по сравнению с исходной температурой. Для ненесущих перегородок показатель R (несущая способность) не нормируется, поскольку они не передают вертикальные нагрузки от вышележащих элементов здания.
Выбор конкретного числового индекса (15 или 45 минут) регламентируется сводами правил, в частности СП 2.13130 и СП 4.13130, в зависимости от функционального назначения здания, категории помещений по взрывопожарной и пожарной опасности, а также этажности и вместимости объекта. Экспертиза сметной и проектной документации всегда проверяет соответствие выбранных конструкций проектным расчетам. Ошибочная замена перегородки EI 45 на более дешевый аналог EI 15 в местах пересечения путей эвакуации или при разделении разных пожарных секций является грубым нарушением норм пожарной безопасности и влечет отказ в выдаче положительного заключения государственной или негосударственной экспертизы.
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
Материалы и узлы примыкания для перегородок 1 и 2 типов
Для возведения противопожарных перегородок применяются сертифицированные строительные материалы, прошедшие натурные огневые испытания в аккредитованных лабораториях. К числу наиболее распространенных решений относятся сборные гипсокартонные системы на металлическом каркасе (например, противопожарные перегородки Knauf с обшивкой огнестойкими гипсокартонными или гипсоволокнистыми листами), кладка из керамического кирпича, газобетонных блоков автоклавного твердения с нанесением штукатурных или вспучивающихся огнезащитных составов, а также комбинированные конструкции со светопрозрачными алюминиевыми или стальными профилями.
Особое внимание при проектировании и монтаже уделяется узлам примыкания перегородок к смежным строительным элементам — перекрытиям, несущим стенам и колоннам. В местах сопряжений не должно оставаться зазоров или пустот, способных пропустить дым и пламя в первые минуты пожара. Для заполнения монтажных швов применяются специальные минераловатные плиты высокой плотности, терморасширяющиеся герметики и противопожарные монтажные пены, имеющие сертификаты соответствия. Все узлы примыкания должны в точности соответствовать альбомам технических решений сертифицированной системы, иначе конструкция теряет свой заводской сертификат огнестойкости.
Требования к заполнению проемов (двери, люки, остекление)
Любая противопожарная перегородка в процессе эксплуатации содержит технологические проемы — дверные проходы, окна, технологические люки или зоны для пропуска инженерных коммуникаций. Нормативное правило проектирования гласит, что заполнение проемов в противопожарных преградах должно иметь собственный предел огнестойкости, как правило, на один класс ниже норматива самой перегородки (согласно таблицам ФЗ № 123). Следовательно, в перегородку 1-го типа (EI 45) устанавливаются двери и окна 2-го типа (с предельными показателями EI 30). В перегородку 2-го типа (EI 15) монтируются элементы 3-го типа с пределом огнестойкости EI 15.

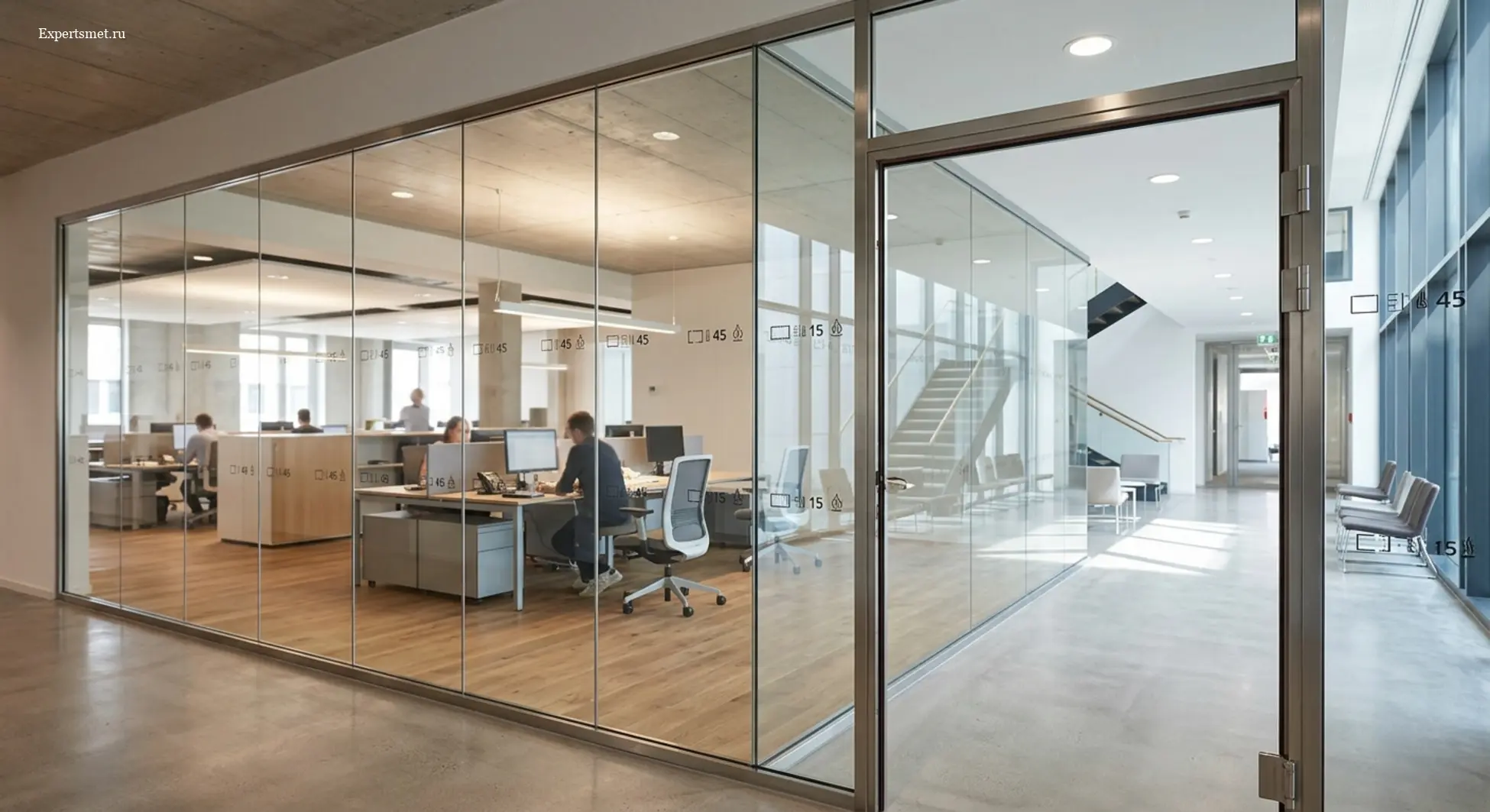

Современные проектные решения активно используют светопрозрачные противопожарные перегородки. Они изготавливаются из специального многослойного закаленного стекла с гелевым или силикатным заполнением, которое при нагревании вспучивается и образует непрозрачный теплоизоляционный экран. Такие стеклянные модули популярны в офисных центрах класса А и торговых комплексах, позволяя сохранять естественное освещение и визуальный объем помещений без ущерба для пожарной безопасности. При сметном расчете стоимость таких конструкций учитывается отдельно с учетом поставки специализированной фурнитуры, доводчиков и систем автоматического закрывания при пожарной тревоге.
Состав работ и сметные этапы
Ниже приведена таблица, отражающая этапы реализации проекта и состав сметных работ при устройстве противопожарных перегородок.
Таблица 1. Этапы проектирования, поставки и монтажа противопожарных перегородок| Этап работ | Состав мероприятий и документации | Нормативная база / Обоснование | Ответственный исполнитель |
|---|---|---|---|
| 1. Проектирование | Разделы АР и ПБ, расчет пожарных рисков, выбор типов перегородок и узлов примыкания | ФЗ № 123, СП 2.13130, СП 4.13130 | Проектная организация (ГИП) |
| 2. Сметный расчет | Составление локальных смет (ЛСР) по расценкам ФЕР/ТЕР или ресурсным методом | МДС 81-35.2004, Методики Минстроя | Инженер-сметчик |
| 3. Поставка материалов | Закупка сертифицированных профилей, утеплителя, гипсокартона, стекла и дверей с паспортами | ГОСТ 30247.1, Технические регламенты | Служба снабжения / Подрядчик |
| 4. Монтажные работы | Установка каркаса, монтаж облицовки, заделка узлов примыкания огнестойкой пеной и герметиками | Альбомы технических решений изготовителя | Монтажная организация с лицензией |
| 5. Сдача-приемка | Подписание актов скрытых работ, проверка сертификатов, оформление исполнительной документации | Градостроительный кодекс РФ | Заказчик, Подрядчик, Технадзор |
Типичные ошибки и методы их проверки
В следующей таблице систематизированы распространенные ошибки при проектировании и сметном расчете перегородок, их последствия и способы контроля.
Таблица 2. Типичные ошибки, риски и способы их выявления| Типичная ошибка | Последствия для объекта | Как выявить при проверке | Метод устранения |
|---|---|---|---|
| Занижение класса дверей (установка EI 15 в перегородку EI 45) | Отказ инспектора ГПН при вводе в эксплуатацию, штрафы | Сопоставление маркировки дверей и перегородки в проектных ведомостях | Замена дверных блоков на проектные с требуемым пределом EI 30 |
| Отсутствие сертификатов на узлы примыкания и монтажную пену | Потеря конструкцией огнестойких свойств на стыках | Запрос заводских сертификатов пожарной безопасности на материалы швов | Переуплотнение узлов с применением сертифицированных составов |
| Неучтенные транспортные расходы на хрупкое противопожарное стекло | Кассовый разрыв в бюджете строительства, срыв сроков | Анализ сметных расценок на доставку и бой специфических материалов | Корректировка сметы с учетом коэффициентов на хрупкие грузы |
| Монтаж без учета деформаций перекрытий здания | Растрескивание и разрушение перегородки при усадке здания | Проверка наличия скользящих креплений и компенсационных зазоров | Демонтаж узлов сопряжения и установка деформационных профилей |
Чек-лист проверки проектной и сметной документации
Для независимого аудита смет и проектных решений по установке противопожарных перегородок 1 и 2 типа рекомендуется использовать следующий пошаговый чек-лист:
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
- Проверка исходных данных: Убедитесь, что в пояснительной записке проекта указана точная категория помещений и требования ФЗ № 123 к перегородкам.
- Сверка показателей огнестойкости: Проконтролируйте, что для перегородок 1-го типа заложено значение EI 45, а для 2-го типа — EI 15.
- Анализ заполнения проемов: Проверьте соответствие классов дверей и окон (EI 30 для перегородок 1-го типа и EI 15 для 2-го типа).
- Контроль узлов примыкания: Убедитесь, что в спецификациях материалов учтены терморасширяющиеся ленты, минераловатные уплотнители и огнестойкие герметики.
- Проверка сметных расценок: Сопоставьте примененные единичные расценки (ФЕР/ТЕР) с реальным трудоемким процессом монтажа усиленных гипсокартонных или стеклянных конструкций.
- Наличие сертификатов: Потребуйте от подрядчика действующие сертификаты пожарной безопасности завода-изготовителя на всю номенклатуру поставляемых изделий.
- Исполнительная документация: Запланируйте оформление актов на скрытые работы по заделке стыков и монтажу каркаса до начала отделочных работ.
Ограничения и допущения при проектировании
Экспертиза и расчет сметной стоимости противопожарных перегородок выполняются на основе исходно-разрешительной документации, архитектурных планов и заданий на проектирование. При отсутствии детальных узлов примыкания в проектной документации сметчик вправе закладывать усредненные объемы расходных материалов (герметиков, уплотнителей) по аналогам из сертифицированных альбомов производителя. Окончательная стоимость может корректироваться после разработки рабочей документации (РД) и утверждения конкретного бренда-поставщика профильных систем или остекления. Нормативные ссылки на статьи ФЗ № 123 и СП актуальны на момент выпуска статьи и подлежат сверке с действующими редакциями нормативных правовых актов при формировании рабочей сметы.
Часто задаваемые вопросы (FAQ)
Чем отличается противопожарная перегородка 1 типа от перегородки 2 типа?
Главное отличие заключается в нормируемом пределе огнестойкости. Перегородка 1-го типа выдерживает воздействие пожара не менее 45 минут (EI 45), а перегородка 2-го типа — не менее 15 минут (EI 15). Соответственно, они отличаются толщиной, составом материалов каркаса и требованиями к заполненным проемам.
Какой предел огнестойкости у противопожарной перегородки 2 типа по ФЗ № 123?
Согласно Таблице 23 Федерального закона № 123-ФЗ, предел огнестойкости противопожарной перегородки 2-го типа составляет EI 15. Это означает сохранение целостности (E) и теплоизолирующей способности (I) в течение 15 минут.
Что означает перегородка 2 типа огнестойкости в проектной документации?
В проекте это обозначение указывает на необходимость возведения ненесущей ограждающей конструкции, которая задерживает распространение огня и дыма в течение 15 минут, обеспечивая безопасное зонирование помещений внутри одного этажа.
Из каких материалов можно возводить противопожарные перегородки 1 и 2 типа?
Допускается использование кирпича, пенобетона, газобетона, специализированных каркасно-обшивных систем с огнестойким гипсокартоном или ГВЛ, а также многослойного противопожарного остекления в металлическом каркасе при наличии действующих сертификатов огнестойкости.
Какие противопожарные двери нужно ставить в перегородки 1-го и 2-го типа?
В перегородки 1-го типа (EI 45) устанавливаются двери 2-го типа с огнестойкостью EI 30. В перегородки 2-го типа (EI 15) устанавливаются двери 3-го типа с огнестойкостью EI 15.
В каких помещениях обязательна установка противопожарных перегородок 1-го типа?
Перегородки 1-го типа обязательны для разделения пожарных отсеков, выделения помещений с высоким классом пожарной опасности, серверных, крупных электрощитовых и некоторых видов путей эвакуации согласно требованиям СП 4.13130.
Можно ли делать стеклянную противопожарную перегородку 2 типа?
Да, современные технологии позволяют изготавливать полностью прозрачные или частично остекленные противопожарные перегородки 2-го типа (EI 15) с использованием специального многослойного стекла и сертифицированного стального или алюминиевого профиля.
