ПУЭ 7.1.34: требования к электрощитовым помещениям
Пункт 7.1.34 Правил устройства электроустановок (ПУЭ) устанавливает требование к групповым линиям, отходящим от групповых, этажных и квартирных щитков: для перечисленных в норме потребителей они должны быть трехпроводными — с фазным проводником L, нулевым рабочим N и нулевым защитным PE. Речь идет о линиях до светильников общего освещения, штепсельных розеток и стационарных электроприемников. Сам пункт не определяет расположение, размеры, конструкцию, двери или режим доступа в электрощитовую. Это отдельные вопросы проектирования, которые нужно проверять по применимым к объекту документам и их актуальным редакциям.
ПУЭ 7.1.34 — пункт Правил устройства электроустановок, посвященный составу проводников определенных групповых линий. Он требует трехпроводного исполнения линий с проводниками L, N и PE, но не устанавливает требования к помещению электрощитовой как строительному или планировочному объекту.
Ключевые выводы
- Пункт 7.1.34 касается электрической схемы групповых линий, а не устройства электрощитовой.
- В норме названы три проводника: фазный L, рабочий нулевой N и защитный нулевой PE.
- Пункт не устанавливает материал жил, размеры помещения, ширину проходов, тип дверей или ограничения по инженерным коммуникациям.
- Требования к размещению и эксплуатации электрощитовой следует определять по объекту, составу оборудования и применимым документам.
- Номер и формулировку нормы, редакции документов и наличие изменений необходимо сверять по официальным источникам на дату проектирования.
Содержание
- Что устанавливает пункт ПУЭ 7.1.34
- Область применения и толкование
- Требования к электрощитовым помещениям
- Жилые и общественные здания: что проверять
- Этапы проектирования и состав документов
- Ошибки при проверке
- Чек-лист
- Ограничения и источники проверки
- Часто задаваемые вопросы
Что устанавливает текст пункта ПУЭ 7.1.34
В используемом тексте главы 7.1 ПУЭ положение сформулировано так: «Линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — PE проводники)». Перед применением цитату следует сопоставить с официальной редакцией документа, на которую опирается проект, и контекстом главы.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
Практическое толкование состоит в том, что для перечисленных линий важно проверить наличие отдельных проводников L, N и PE на всем соответствующем участке по проектной схеме. Требование относится к линиям от названных щитков до определенных электроприемников. Оно само по себе не отвечает на все вопросы о системе заземления здания, выборе кабеля, сечении, способе прокладки или защите цепи: эти решения требуют проверки по комплексу норм и расчетам проекта.
Область применения пункта и связь с электрощитовой
Пункт расположен в главе 7.1 ПУЭ, название которой указывает на электроустановки жилых, общественных, административных и бытовых зданий. Однако область применения конкретного требования следует устанавливать по полному тексту главы и по назначению электроустановки. Нельзя автоматически переносить формулировку на любые объекты, сети и схемы только потому, что в проекте присутствует распределительный щит: важны назначение линии, точки ее начала и конечные электроприемники.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.
Связь с электрощитовой косвенная: щиток назван исходной точкой определенных групповых линий. Пункт не описывает помещение, в котором этот щиток расположен, и не устанавливает правил размещения электрощитов. Поэтому толкование ПУЭ 7.1.34 нельзя подменять ответом на вопрос, где разместить электрощитовую или как обеспечить доступ. Эти решения оформляются отдельно и должны быть обоснованы нормами, применимыми к конкретному зданию.
| Вопрос проверки | Что следует из пункта 7.1.34 | Что нужно установить отдельно |
|---|---|---|
| Число и назначение проводников | Для охваченных нормой линий названы L, N и PE | Выбор конкретного кабеля и соответствие всей схемы проекту |
| Конечные потребители | Указаны светильники общего освещения, розетки и стационарные электроприемники | Попадает ли рассматриваемая цепь в область данного требования |
| Материал жил | Материал в приведенной формулировке не установлен | Проверить требования других применимых норм и проектные решения |
| Помещение и доступ | Пункт непосредственно эти параметры не регулирует | Установить требования по документам для объекта, оборудования и эксплуатации |
Требования к электрощитовым помещениям: отдельная проверка

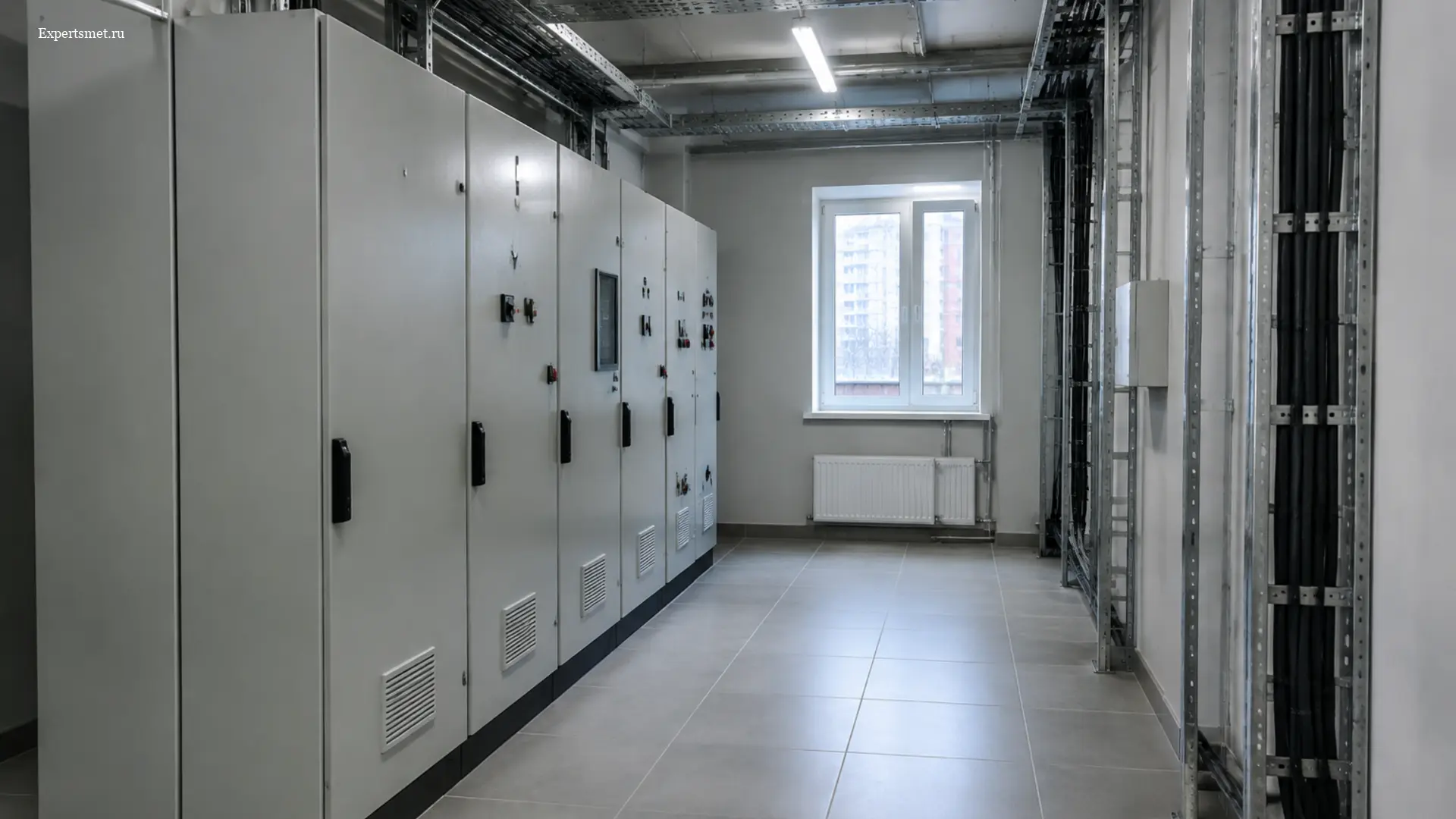

Электрощитовая — помещение или выделенная зона, где размещается электрощитовое оборудование, включая распределительные устройства и аппараты управления или защиты. Одного соответствия групповых линий пункту 7.1.34 недостаточно, чтобы признать помещение спроектированным правильно. При проектировании отдельно рассматривают планировочное положение, характеристики оборудования, условия среды, безопасное обслуживание, инженерные системы и взаимодействие с архитектурными и противопожарными решениями.
Конкретные параметры — например, допустимость выбранного места, размеры проходов, направление открывания дверей, необходимость специальных ограждающих конструкций или запрет на определенные коммуникации — нельзя назначать по общему названию «электрощитовая». Они зависят от состава оборудования, назначения и характеристик объекта, а также требований конкретной применимой нормы. Если в проекте указано числовое значение, рядом должно быть понятно, к какому пункту и редакции документа оно относится и при каких условиях применяется.
Электрощитовая в жилом и общественном здании
Для жилого здания проектировщик рассматривает не только питание освещения, розеток и стационарных электроприемников, но и структуру вводных, этажных и квартирных щитков, границы эксплуатационной ответственности, учет и взаимодействие с общими инженерными системами. Необходимо проследить, как схема групповых линий согласуется с планами помещений и спецификацией оборудования. Упоминание квартирных или этажных щитков в ПУЭ 7.1.34 не дает само по себе разрешения разместить их в любом помещении.
В общественном здании сначала уточняют функциональное назначение, режим эксплуатации и состав электрических нагрузок. Решения для небольшого офисного помещения и здания со сложными системами электроснабжения могут различаться; универсального правила о месте электрощитовой из одного пункта ПУЭ вывести нельзя. Для обоих типов объектов проектная проверка должна сопоставить электрические схемы, планы, спецификации и предусмотренный порядок доступа обслуживающего персонала, а затем подтвердить решения ссылками на документы, применимые именно к проекту.
Проектирование электрощитовой: этапы и документы
Работу удобно начинать с идентификации объекта и собираемых исходных данных. Фиксируют тип здания, проектируемую часть, назначение электрических установок, состав и размещение щитового оборудования, сведения о внешнем электроснабжении и требования заказчика. Затем определяют нормативный перечень: ПУЭ и профильные своды правил рассматривают в действующей применимой редакции, а не только по упоминанию в старом проекте или справочной статье.
Свод правил СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа» может входить в перечень документов для проверки применительно к соответствующему объекту. Само наличие его названия не подтверждает актуальность редакции, обязательность конкретного положения или его применимость к любому зданию. До включения ссылки в проект проверяют официальный текст, изменения, область действия и конкретный пункт. Аналогично устанавливают применимость профильных документов по типу здания и пожарной безопасности.
| Этап | Что выполняют | Документ или результат для проверки |
|---|---|---|
| 1. Исходные данные | Уточняют назначение здания, состав установок, нагрузки и границы проектирования | Задание на проектирование, исходные данные, технические условия — если они предусмотрены для проекта |
| 2. Проверка нормы | Сверяют текст 7.1.34 и проверяют охват линии его формулировкой | Официальный текст ПУЭ, зафиксированная редакция и перечень применяемых пунктов |
| 3. Электрическая схема | Сопоставляют отходящие линии с назначением потребителей и проводниками L, N, PE | Однолинейная схема, планы сетей, спецификация кабелей и оборудования |
| 4. Помещение | Координируют размещение щита с архитектурой, конструкциями, инженерными и эксплуатационными решениями | Планы, разрезы, задания смежным разделам, нормативное обоснование |
| 5. Контроль проекта | Проверяют ссылки, редакции, согласованность схем и фактических решений | Ведомость замечаний, актуализированный нормативный перечень, комплект проектной документации |
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
Типовые ошибки и способы проверки
Наиболее частая ошибка — искать в пункте 7.1.34 требования к двери или планировке электрощитовой и затем цитировать его как основание для такого решения. Другая проблема — воспринимать трехпроводное исполнение как достаточное обоснование всей системы защиты. Наличие PE в схеме не заменяет проверку выбора защитных аппаратов, параметров сети, характеристик кабельной линии и согласованности проектных решений.
В экспертной проверке полезно отделять буквальное содержание нормы от проектных выводов. Если в документации заявлено, что именно пункт 7.1.34 требует медные жилы, определенные габариты или специальный доступ, следует открыть нормативный источник и найти прямое основание. Если соответствующей формулировки в этом пункте нет, ссылку корректируют и устанавливают отдельный применимый источник, не превращая практическую рекомендацию в обязательную норму.
| Типовая ошибка | Риск или последствие | Как проверить и исправить |
|---|---|---|
| Приписывать 7.1.34 требования к помещению | Ошибочная нормативная ссылка и необоснованное замечание | Сопоставить вывод с дословным текстом пункта; требования помещения искать отдельно |
| Считать материал жил установленным этой нормой | Неверное толкование или неполное обоснование спецификации | Проверить нормы о проводниках и выбранное проектное решение |
| Не проверять наличие L, N и PE на соответствующих линиях | Расхождение схемы с требованием пункта для охватываемых цепей | Проследить линию от щитка до потребителя на схемах и планах |
| Указывать номер документа без редакции и пункта | Невозможно подтвердить применимость ссылки | Зафиксировать источник, редакцию, изменения и область применения |
| Переносить требования с одного типа здания на другой | Решение может не учитывать назначение и особенности объекта | Проверить функциональное назначение и профильные документы проекта |
Чек-лист проверки ПУЭ 7.1.34 и электрощитовой
- Уточнить редакцию ПУЭ и сверить дословный текст пункта 7.1.34 с проверенным источником.
- Установить, относится ли линия к названным в пункте щиткам и электроприемникам.
- Проверить по схемам наличие и обозначение проводников L, N и PE для соответствующих линий.
- Не использовать пункт 7.1.34 как единственное основание для требований к помещению или материалу жил.
- Составить нормативный перечень с названиями документов, редакциями, изменениями и применимыми пунктами.
- Сопоставить размещение электрощитовой и распределительного щита с планами и решениями смежных разделов.
- Подтвердить решения по доступу, обслуживанию и инженерным условиям отдельными применимыми источниками.
- Зафиксировать в проекте ограничения и исходные данные, от которых зависит выбранное решение.
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
Ограничения и проверка действующей редакции
В этой статье подтверждается содержание пункта 7.1.34 в указанной формулировке главы 7.1; для конкретного проекта цитату и контекст необходимо сверить с официальным первоисточником. Без проверки официальных публикаций нельзя достоверно утверждать, что перечисленные в статье своды правил применимы в конкретном случае или действуют без изменений на дату выпуска проекта. Статус документа и его редакцию необходимо проверить отдельно.
Без исходных данных нельзя установить допустимое место размещения электрощитовой, требуемые габариты, особенности дверей, наличие ограничений на трубопроводы, специальные противопожарные решения или требования к режиму доступа. Для этого нужны как минимум сведения о типе объекта, проектном задании, оборудовании, планировке и применяемых нормативных документах. Все конкретные параметры должны сопровождаться проверяемой ссылкой на источник и пояснением условий применения.
Часто задаваемые вопросы
Что именно устанавливает пункт 7.1.34 ПУЭ?
Он требует трехпроводного исполнения указанных в тексте групповых линий: с фазным проводником L, нулевым рабочим N и нулевым защитным PE. Норма касается линий от названных щитков до перечисленных потребителей.
Регламентирует ли ПУЭ 7.1.34 устройство электрощитовой?
Нет. Пункт описывает проводники групповых линий, а не строительное устройство, размещение или эксплуатацию помещения электрощитовой. Эти вопросы проверяют по другим применимым нормам.
Применяется ли пункт к жилым и общественным зданиям?
Пункт находится в главе 7.1 ПУЭ, посвященной электроустановкам жилых, общественных, административных и бытовых зданий. Область применения именно к рассматриваемой линии следует подтвердить по полному тексту документа и характеристикам объекта.
Требует ли пункт 7.1.34 кабели и провода с медными жилами?
В приведенной формулировке материал жил не указан. Требования к материалу и характеристикам кабеля нужно устанавливать по другим применимым нормам и проектным расчетам, не приписывая их этому пункту.
Где можно разместить электрощитовую и как обеспечить доступ?
По одному пункту 7.1.34 определить место и правила доступа нельзя. Решение зависит от характеристик здания и оборудования; его подтверждают профильными нормами в применимой редакции и согласуют с проектными решениями смежных разделов.
