Сейсмостойкое исполнение: требования СП, расчет и сметная документация
Сейсмостойкое исполнение — это совокупность конструктивных, схемных и инженерно-технических решений, обеспечивающих прочность, устойчивость и сохранность функциональной работоспособности строительных конструкций, технологического оборудования, приборов или трубопроводов при воздействии динамических сейсмических нагрузок заданной интенсивности (от 7 до 9 и более баллов по шкале MSK-64) в строгом соответствии с нормативными требованиями СП 14.13330.2018 и комплекса стандартов ГОСТ 30546.
Данная статья представляет собой исчерпывающее профессиональное руководство для проектировщиков, инженеров-сметчиков, подрядчиков и застройщиков, работающих на объектах капитального строительства в сейсмоопасных регионах Российской Федерации (Северный Кавказ, Байкальский регион, Дальний Восток, Сахалин, Камчатка, Крым, Алтай). Мы подробно разберем нормативную базу, методы расчетной и экспериментальной оценки, порядок формирования проектно-сметной документации, а также типичные ошибки, из-за которых проекты получают отрицательное заключение Главгосэкспертизы.
Определение: Сейсмостойкое исполнение (исполнение по сейсмостойкости) — это специальная категория надежности технических изделий и строительных систем, подтвержденная результатами математического моделирования или натурных виброиспытаний, гарантирующая отсутствие разрушений, остаточных деформаций и сбоев в работе при землетрясениях расчетной интенсивности.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
Ключевые выводы (Summary Box)
- Сейсмические требования обязательны для объектов в зонах с интенсивностью землетрясений 7, 8 и 9 баллов по шкале MSK-64.
- Подтверждение сейсмостойкости оборудования выполняется либо математическим расчетом, либо натурными испытаниями на вибростенде (ГОСТ 30546).
- Сметная стоимость проектных работ, моделирования и испытаний должна закладываться на этапе подготовки ПСД и смет (ИРД и ПИР).
- Главгосэкспертиза жестко контролирует наличие актов испытаний, соответствие категорий сейсмостойкости и корректность исходных акселерограмм.
- Отсутствие сертификата или паспорта сейсмостойкости для критического оборудования влечет за собой отказ в выдаче разрешения на ввод объекта в эксплуатацию.
Содержание
- 1. Что такое сейсмостойкое исполнение оборудования и сооружений
- 2. Нормативная база: ГОСТы и СП для районов 7–9 баллов
- 3. Методы подтверждения: расчетный метод vs испытания на вибростенде
- 4. Разработка проектной и сметной документации (раздел ПЗ, ПИВ)
- 5. Ошибки при прохождении Главгосэкспертизы по сейсмике
- 6. Ограничения и особенности нормативного применения
- 7. Чек-лист проверки сметной и проектной документации
- 8. Часто задаваемые вопросы (FAQ)
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
1. Что такое сейсмостойкое исполнение оборудования и сооружений
В условиях современного промышленного и гражданского строительства в сейсмоактивных регионах страны вопрос надежности инженерных сетей и технологического оборудования выходит на первый план. Обычное промышленное исполнение рассчитано на статические вертикальные нагрузки, собственный вес, а также умеренные технологические вибрации. Однако при подземных толчках силой 7, 8 или 9 баллов возникают мощные горизонтальные и вертикальные ускорения, способные вызвать резонансные колебания, срыв оборудования с фундаментных рам, обрыв анкерных болтов и разгерметизацию трубопроводов высокого давления.
Именно поэтому оборудование в сейсмостойком исполнении проектируется с учетом динамических факторов. Оно комплектуется усиленными опорными рамами, демпферами, сейсмоизолирующими опорами, гибкими вставками на коммуникациях и специальными электронными блоками управления, устойчивыми к многократному переменному ускорению. Затраты на такое исполнение составляют существенную долю сметной стоимости строительства, но они многократно окупаются предотвращением техногенных катастроф и колоссальных материальных потерь на опасных производственных объектах.
2. Нормативная база: ГОСТы и СП для районов 7–9 баллов
Правовой и технический фундамент проектирования объектов в зонах повышенной сейсмической активности образует строгая иерархия нормативных документов. Базовым документом для строительной части является СП 14.13330.2018 «Строительство в сейсмических районах», который представляет собой актуализированную редакцию советского СНиП II-7-81*. Этот свод правил устанавливает требования к объемно-планировочным решениям, расчетным сейсмическим нагрузкам, коэффициентам надежности и допустимым уровням повреждений конструкций в зависимости от функционального назначения зданий.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.
Для машиностроения, приборостроения, энергетики и электротехнических шкафов действует специализированный комплекс стандартов ГОСТ 30546. В частности, ГОСТ 30546.1-98 определяет общие требования к машинам и приборам в части сейсмостойкости, ГОСТ 30546.2-98 описывает методику проведения натурных испытаний на вибростенде, а ГОСТ 30546.3-98 регламентирует расчетные методы оценки. Дополнительно учитываются положения Градостроительного кодекса РФ (статьи 48 и 49), обязывающие проходить государственную экспертизу проектной документации особо опасных, технически сложных и уникальных объектов.
3. Методы подтверждения: расчетный метод vs испытания на вибростенде
Подтверждение соответствия требованиям сейсмостойкости может производиться двумя принципиальными путями: экспериментальным (натурные испытания) или расчетным (математическое моделирование). Выбор конкретного метода зависит от габаритов, массы изделия, его критичности для технологического процесса и жесткости требований технического задания.

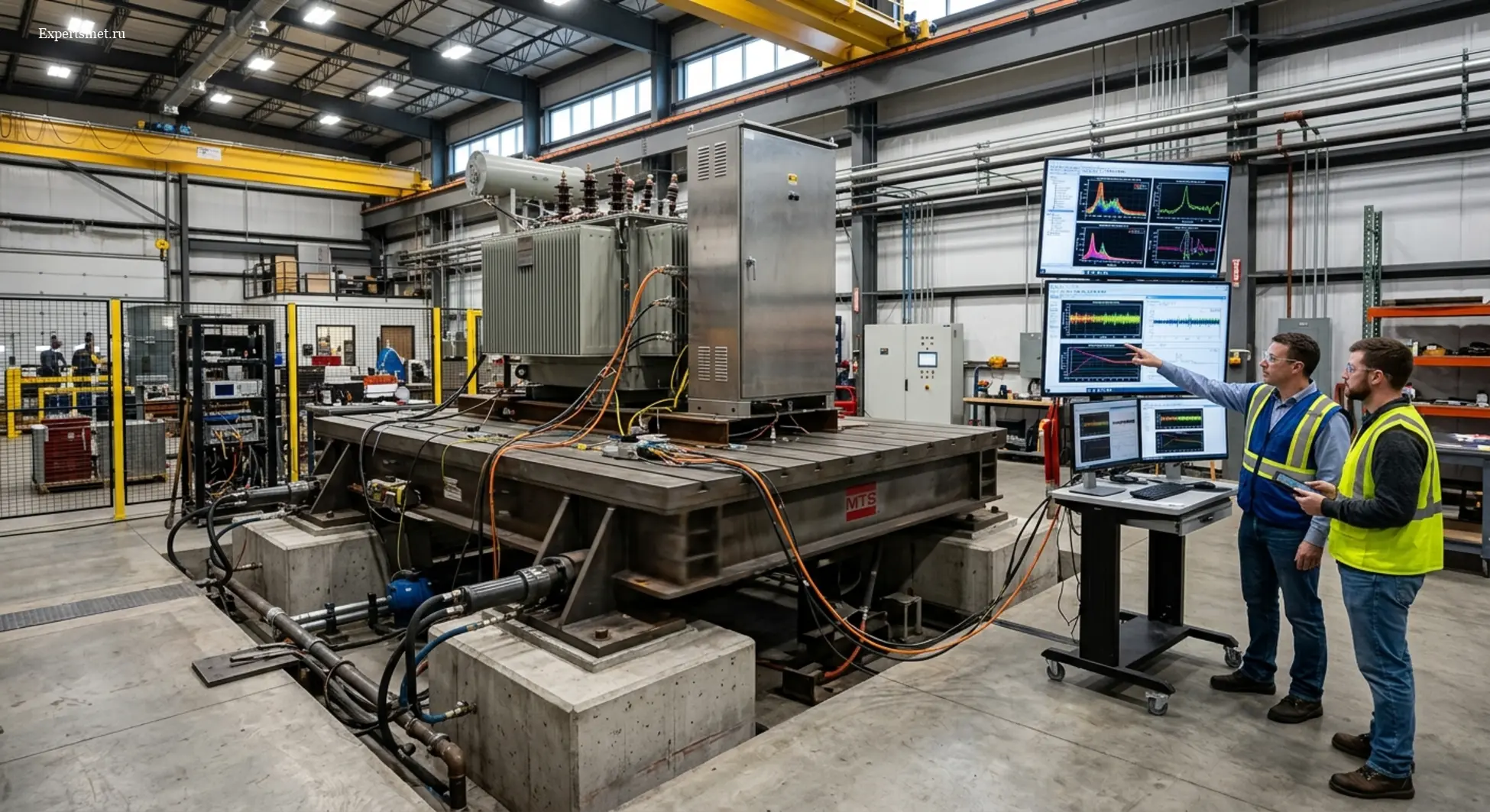

Натурные испытания проводятся на специализированных испытательных стендах (вибростендах) в строгом соответствии с ГОСТ 30546.2-98. Изделие подвергается полигармоническим или поличастотным воздействиям, имитирующим реальное землетрясение интенсивностью до 9 баллов по шкале MSK-64. Расчетный метод (метод конечных элементов — МКЭ) применяется для крупногабаритного оборудования, турбин, емкостей, котлов и масштабных металлоконструкций, физическое испытание которых на вибростенде технически невозможно из-за их массы и габаритов. Расчет выполняется с использованием сертифицированного программного обеспечения, такого как SCAD, ANSYS или ЛИРА-САПР, на основе заданных акселерограмм землетрясения.
| Категория сейсмостойкости | Диапазон интенсивности (MSK-64) | Применяемый метод оценки | Требуемый состав документации |
|---|---|---|---|
| I категория (высшая) | 9 баллов и выше | Комбинированный (натурные испытания + верифицированный расчет) | Сертификат соответствия, протокол виброиспытаний, подробный отчет МКЭ, паспорт изделия |
| II категория | 8 баллов | Расчетно-экспериментальный метод | Протокол испытаний или расчетно-пояснительная записка, паспорт сейсмостойкости |
| III категория | 7 баллов | Математическое моделирование или статический расчет с коэффициентом динамичности | Расчетно-пояснительная записка по сейсмостойкости, сертификат изготовителя |
4. Разработка проектной и сметной документации (раздел ПЗ, ПИВ)
Формирование проектно-сметной документации для объектов в сейсмостойком исполнении требует детального отражения всех специальных мероприятий. В составе проектной документации в соответствии с Постановлением Правительства РФ № 87 разрабатывается отдельный подраздел «Инженерно-технические мероприятия по гражданской обороне, предупреждению и ликвидации чрезвычайных ситуаций» или специализированный раздел «Расчет на сейсмостойкость» в составе пояснительной записки (ПЗ). В нем приводятся исходные данные по сейсмичности площадки строительства, карты общего сейсмического районирования (ОСР-2015), а также результаты динамического анализа конструкций.
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
Сметная документация составляется ресурсным или базисно-индексным методом с обязательным включением затрат на проведение дополнительных изысканий (микросейсморайонирование), разработку сложного математического моделирования, а также на закупку сертифицированного оборудования и проведение заводских испытаний. Затраты на пусконаладочные работы, вибродинамические испытания и авторский надзор проектной организации учитываются в главе 9 сводного сметного расчета (ССР) «Прочие работы и затраты» или в сметах на проектно-изыскательские работы (ПИР) согласно действующим методикам Минстроя России.
5. Ошибки при прохождении Главгосэкспертизы по сейсмике
Государственная экспертиза проектов строительства в сейсмоопасных районах предъявляет жесткие требования к качеству обосновывающих материалов. Анализ практики прохождения экспертизы показывает наличие типичных ошибок, допускаемых неопытными проектировщиками и сметчиками:
- Использование устаревших нормативных документов (например, отмененных СНиП вместо действующих СП 14.13330.2018).
- Отсутствие в проектно-сметной документации ссылок на конкретные протоколы испытаний на вибростенде или расчетные сертификаты для устанавливаемого электротехнического оборудования.
- Несоответствие принятой категории сейсмостойкости оборудования реальной сейсмичности площадки строительства по картам ОСР (например, заложено оборудование на 7 баллов при фактических требованиях на 8 баллов).
- Ошибки в сметных расчетах: исключение затрат на специализированные лабораторные испытания оборудования или некорректное применение расценок на монтаж сейсмоизолирующих опор и демпфирующих систем.
| Тип ошибки | Последствие для проекта | Способ проверки и устранения |
|---|---|---|
| Несоответствие карт ОСР | Отрицательное заключение экспертизы, риск разрушения объекта | Сверить балльность площадки с актуальными картами ОСР-2015 в составе СП 14.13330 |
| Отсутствие протоколов виброиспытаний | Запрет на поставку и монтаж импортного оборудования | Запросить у поставщика сертификат сейсмостойкости и протокол по ГОСТ 30546 на этапе ТЗ |
| Неполный сметный расчет затрат на ПИР | Кассовый разрыв, нехватка средств на проведение натурных испытаний | Включить затраты на расчетно-экспериментальные работы в смету на ПИР и главу 9 ССР |
| Игнорирование гибких вставок трубопроводов | Разгерметизация инженерных систем при малейших сдвигах фундаментов | Проверить наличие компенсаторов и гибких сейсмовставок в спецификации оборудования |
6. Ограничения и особенности нормативного применения
При планировании и реализации мероприятий по сейсмостойкому исполнению важно учитывать объективные инженерные и нормативные ограничения. Во-первых, ни один расчетный метод или натурный испытательный стенд не может гарантировать абсолютную сохранность строительного объекта при землетрясении, превышающем максимальное расчетное землетрясение (МРЗ), заложенное в проект (обычно с периодом повторяемости 1 раз в 500 или 1000 лет). Нормативы допускают появление допустимых пластических деформаций и повреждений несущих конструкций при МРЗ, главное условие — предотвращение внезапного обрушения зданий и гибели людей.
Во-вторых, если для конкретного нестандартного оборудования отсутствуют прямые аналоги в базах данных ГОСТ 30546, замена натурных испытаний математическим расчетом требует прохождения специальной экспертизы промышленной безопасности или согласования головного научно-исследовательского института (например, ЦНИИСК им. В.А. Кучеренко). Сметчикам также следует учитывать, что импортное оборудование с европейскими сертификатами сейсмостойкости (например, по стандарту IEEE 693) не всегда принимается российскими экспертами без пересчета по отечественным методикам и адаптации под требования СП 14.13330.
7. Чек-лист проверки сметной и проектной документации
Для минимизации рисков прохождения государственной экспертизы и исключения необоснованных затрат мы рекомендуем использовать следующий чек-лист проверки документации на сейсмостойкое исполнение:
- Проверка исходных данных: Установлена ли точная балльность сейсмичности площадки строительства согласно последним изменениям СП 14.13330.2018 и картам ОСР?
- Наличие раздела ПЗ: Включен ли в состав пояснительной записки подробный подраздел с расчетным обоснованием сейсмостойкости несущих конструкций?
- Спецификация оборудования: Имеет ли все закупаемое критическое оборудование (щиты, насосы, котлы) отметку о сейсмостойком исполнении (7, 8 или 9 баллов)?
- Сертификация: Приложены ли к проектной документации действующие сертификаты соответствия и протоколы испытаний на вибростенде по ГОСТ 30546?
- Сметная проверка: Учтены ли в сметах затраты на разработку математических моделей, проведение динамических испытаний и авторский надзор проектировщика?
- Инженерные коммуникации: Предусмотрены ли в сметах и спецификациях гибкие сейсмостойкие вставки, компенсаторы и эластичные подвески для трубопроводов и кабельных трасс?
- Экспертное сопровождение: Проведена ли предварительная независимая экспертиза проектно-сметной документации профильными специалистами перед подачей в Главгосэкспертизу?
8. Часто задаваемые вопросы (FAQ)
Чем отличается обычное промышленное оборудование от оборудования в сейсмостойком исполнении?
Оборудование в сейсмостойком исполнении отличается усиленной конструкцией рамы, применением специальных упругодемпфирующих элементов, увеличенными диаметрами анкерных болтов, а также электронной начинкой, способной функционировать в условиях высоких виброускорений (до 9 баллов по шкале MSK-64) без ложных срабатываний и отказов.
Какие нормативные документы (СП и ГОСТ) регламентируют расчет на сейсмостойкость в районах 7–9 баллов?
Основным строительным документом является СП 14.13330.2018 «Строительство в сейсмических районах». Для оборудования, машин и приборов применяются стандарты комплекса ГОСТ 30546 (части 1, 2 и 3), которые регламентируют общие технические требования, методы натурных испытаний на вибростенде и расчетные методы оценки.
В каких случаях допускается заменять натурные испытания на вибростенде математическим расчетом на сейсмостойкость?
Математический расчет (метод конечных элементов) допускается применять вместо натурных испытаний на вибростенде в случае крупногабаритного, тяжелого или уникального оборудования, физическое размещение которого на испытательном стенде технически невозможно, при условии использования верифицированных программных комплексов и согласования с проектной организацией.
Как учитываются затраты на проведение испытаний по сейсмостойкости в сметной документации (ИРД и ПИР)?
Затраты на проведение натурных испытаний, разработку расчетно-пояснительных записок и моделирование сейсмических нагрузок включаются в общую стоимость проектно-изыскательских работ (ПИР) на основании расчетных смет или калькуляций затрат, а также в главу 9 сводного сметного расчета «Прочие работы и затраты» согласно методикам Минстроя РФ.
Какие основные замечания дает Главгосэкспертиза к разделу пояснительной записки по сейсмостойкости зданий?
Наиболее частые замечания связаны с использованием устаревших редакций нормативных баз, несоответствием заявленной категории сейсмостойкости реальной сейсмичности площадки строительства по картам ОСР, а также с отсутствием документального подтверждения (сертификатов и протоколов) для закладываемого в проект технологического оборудования.
