Шарнирная база колонны: расчет узла сопряжения, чертежи по СП

Определение термина

Шарнирная база колонны — это конструктивный узел сопряжения стальной колонны с фундаментом, обеспечивающий передачу вертикальной нагрузки и поперечной силы от колонны на фундамент, при этом исключающий передачу изгибающего момента. В такой схеме опорная плита работает преимущественно на смятие бетона, а анкерные болты выполняют роль монтажных элементов, фиксирующих положение колонны.

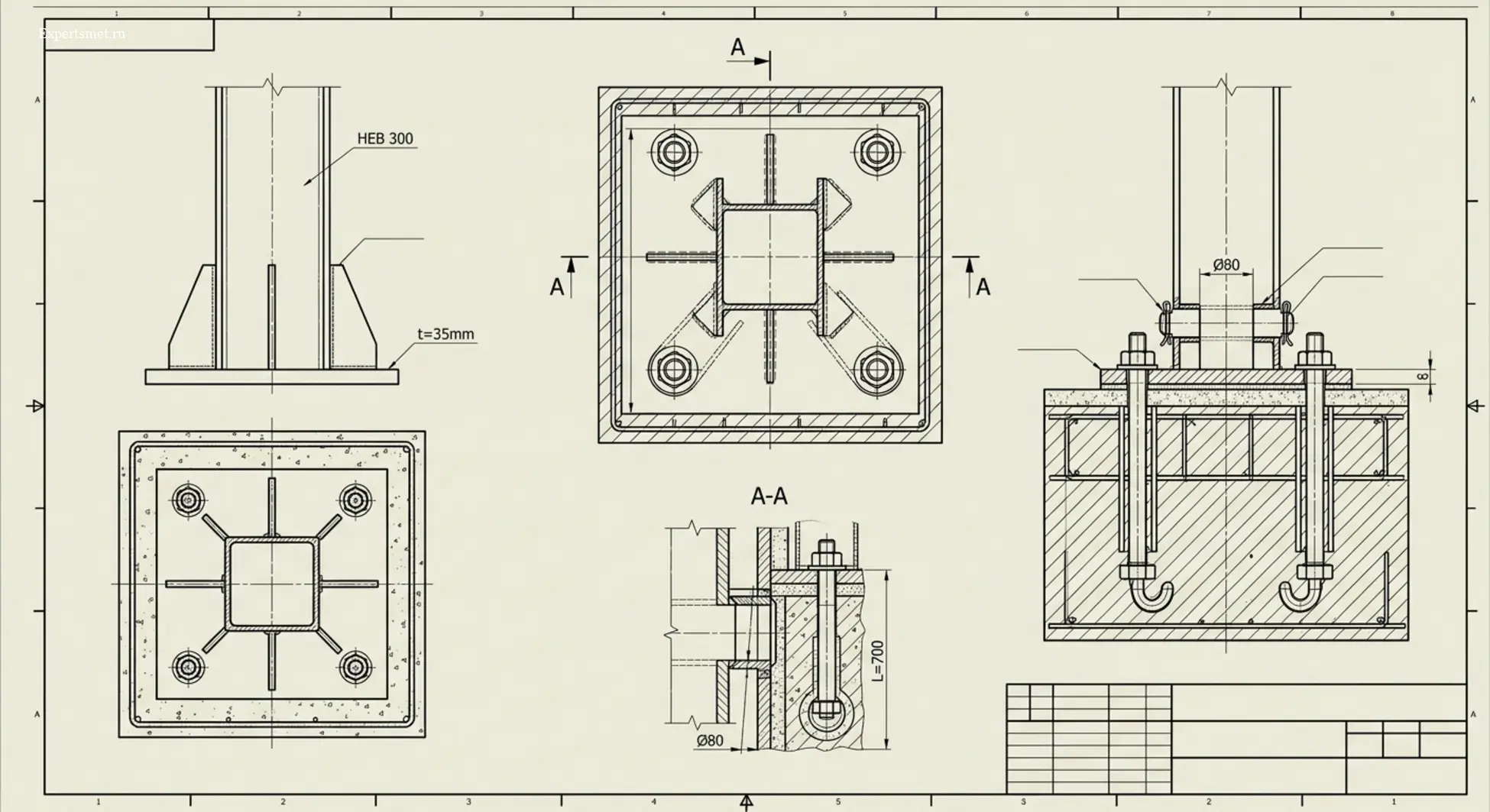

Конструктивные особенности шарнирной базы стальной колонны

Конструкция шарнирной базы колонны проектируется таким образом, чтобы обеспечить минимальную жесткость узла на поворот. В классическом исполнении это достигается за счет использования опорной плиты, которая приваривается к торцу колонны, и анкерных болтов, расположенных близко к оси колонны или в пределах ее габарита. Такая компоновка не позволяет узлу воспринимать изгибающий момент, так как при попытке поворота колонны плита начинает отрываться от фундамента, а анкеры, расположенные близко к центру, не создают достаточного плеча для сопротивления моменту.

Основным элементом, передающим нагрузку на фундамент, является опорная плита. Ее толщина подбирается исходя из условий изгиба плиты как пластины, опертой на полки и стенки колонны. Важным аспектом является подготовка поверхности фундамента: она должна быть тщательно выверена и подлита высокопрочным безусадочным бетоном (цементно-песчаным раствором) для обеспечения равномерного распределения давления под всей площадью плиты. В противном случае возникают концентраторы напряжений, способные привести к разрушению бетона фундамента.

Сравнение шарнирной и жесткой баз

Выбор типа сопряжения колонны с фундаментом зависит от расчетной схемы здания. Ниже приведена таблица сравнения ключевых параметров.

Расчет шарнирной базы колонны по СП 16.13330.2017

Расчет шарнирной базы начинается с определения площади опорной плиты. Она вычисляется исходя из условия, что расчетное сопротивление бетона фундамента на смятие (с учетом коэффициента условий работы) должно быть больше или равно действующему давлению от колонны. Формула опирается на площадь смятия, которая при шарнирном опирании принимается равномерно распределенной по всей площади плиты. Важно учитывать, что при расчете на смятие бетона в зоне под плитой необходимо использовать коэффициент, учитывающий влияние размеров фундамента и распределение нагрузки.

Толщина плиты определяется расчетом на изгиб. Плита рассматривается как пластина, работающая на изгиб от давления бетона. Расчетные участки плиты (консольные вылеты) проверяются на изгибающий момент. Если толщины плиты недостаточно, применяются ребра жесткости (траверсы), которые уменьшают расчетный пролет плиты. Анкерные болты в шарнирной базе рассчитываются на срез от поперечной силы, если она не воспринимается силами трения или противосдвиговыми упорами. В большинстве случаев анкеры в шарнирных узлах являются конструктивными, но их диаметр и класс прочности должны соответствовать требованиям ГОСТ 24379.1-2020.

Типовые узлы по серии 2.440-2

Серия 2.440-2 (выпуск 1) является фундаментальным документом для проектировщиков металлических конструкций. Она содержит унифицированные чертежи узлов, включая шарнирные базы колонн из двутавров. Использование типовых узлов позволяет сократить время на разработку стадии КМ и гарантирует надежность конструктивного решения при соблюдении условий применения, указанных в серии.

В серии представлены узлы с различными вариантами крепления: с использованием траверс, с усилением опорной плиты ребрами, а также узлы с противосдвиговыми шпорами. Противосдвиговая шпора представляет собой стальной элемент (уголок, швеллер или лист), который заделывается в тело фундамента. Она необходима в тех случаях, когда поперечная сила превышает силу трения между плитой и бетоном (коэффициент трения принимается 0,25). Применение шпор позволяет разгрузить анкерные болты от срезающих усилий, что критически важно для обеспечения долговечности узла.

Типовые ошибки проектирования

Ошибки при проектировании баз колонн могут привести к аварийным ситуациям или значительному удорожанию строительства. Ниже приведен перечень наиболее частых нарушений.

Чек-лист проверки узла

При проверке проектной документации (раздел КМ) или чертежей КМД используйте данный чек-лист для обеспечения соответствия нормам:

Ограничения и рекомендации

Важно понимать, что представленные рекомендации носят методический характер. Точный расчет узла невозможен без исходных данных: величин продольной силы (N), поперечной силы (Q), изгибающего момента (M), класса бетона фундамента и марки стали колонны. Мы не рекомендуем использовать типовые узлы без проверки их несущей способности для конкретных нагрузок вашего объекта. При моделировании в расчетных комплексах (SCAD, Лира-САПР) шарнирное опирание задается через назначение связей, ограничивающих перемещения, но разрешающих поворот сечения (запрет линейных перемещений по X, Y, Z, разрешение поворота по UX, UY, UZ).

Часто задаваемые вопросы

1. Чем конструктивно отличается шарнирная база колонны от жесткой базы?

Шарнирная база имеет меньшую жесткость на поворот, анкеры расположены близко к оси колонны, траверсы часто отсутствуют или имеют малую высоту. Жесткая база требует мощных траверс и анкеров, разнесенных на значительное расстояние для восприятия момента.

2. Как рассчитать толщину опорной плиты шарнирной базы стальной колонны по СП 16.13330.2017?

Толщина плиты рассчитывается как для пластины, опертой на контуры сечения колонны, с учетом эпюры давления бетона под плитой. Используются формулы из раздела 14 СП 16.13330.

3. Нужно ли рассчитывать анкерные болты на растяжение в шарнирной базе колонны?

В идеальном шарнире — нет. Однако, если в процессе эксплуатации возможен отрыв плиты (например, от ветрового отсоса), анкеры должны быть рассчитаны на растяжение.

4. В каких случаях в шарнирной базе колонны требуется установка противосдвиговых упоров (шпор)?

Упоры необходимы, если расчетная поперечная сила превышает силу трения между стальной плитой и бетоном фундамента (Q > 0,25N).

5. Как смоделировать шарнирное опирание базы колонны в расчетных комплексах?

В расчетных программах (SCAD, Лира) в узле опирания колонны на фундамент устанавливаются связи, запрещающие линейные перемещения (X, Y, Z), но разрешающие повороты (UX, UY, UZ).
