Схема пожарной эвакуации по ГОСТ: правила и плановая разработка
Схема пожарной эвакуации представляет собой обязательный технический и организационный документ, регламентирующий плановую эвакуацию по пожарной безопасности на объектах капитального строительства, в общественных зданиях и на промышленных предприятиях. Согласно нормативным требованиям, разработка схемы эвакуации выполняется в строгом соответствии с профильными межгосударственными стандартами и действующими Правилами противопожарного режима в Российской Федерации. Наличие данных графических и текстовых материалов является обязательным для объектов с массовым пребыванием людей, где единовременно может находиться 50 и более человек, а также на этажах зданий, оборудованных рабочими местами для 10 и более сотрудников. За корректность составления, физическое присутствие планов в помещениях и поддержание их в актуальном состоянии персональную ответственность несет руководитель организации.
Схема пожарной эвакуации — это заранее разработанный графический и текстовый документ, определяющий эвакуационные пути и выходы, правила поведения людей, а также порядок действий обслуживающего персонала при возникновении пожара.
Содержание статьи:
- Краткие выводы (Key Takeaways)
- Разновидности схем: этажные, секционные и локальные планы
- Нормативные требования ГОСТ к графической и текстовой частям
- Требования к фотолюминесцентным материалам и качеству печати
- Правила размещения, высоты монтажа и зоны видимости
- Состав работ и этапы разработки документации
- Типовые ошибки при проектировании и их последствия
- Чек-лист проверки готовности планов эвакуации
- Ограничения нормативного регулирования
- Часто задаваемые вопросы (FAQ)
Краткие выводы (Key Takeaways)
- Схемы изготавливаются строго по ГОСТ 34428-2018 и Постановлению Правительства РФ № 1479.
- Минимальные размеры: этажные и секционные — 600×400 мм, локальные — 400×300 мм.
- Обязательны для объектов с массовым пребыванием (от 50 человек) и при 10+ рабочих местах на этаже.
- Согласование с органами государственного пожарного надзора МЧС России не требуется законодательно.
- Материал носителя должен обладать фотолюминесцентными свойствами с регламентированным временем послесвечения.
- За отсутствие планов предусмотрена административная ответственность по статье 20.4 КоАП РФ.
Разновидности схем: этажные, секционные и локальные планы
Проектирование систем пожарной безопасности требует дифференцированного подхода к выбору типа документации в зависимости от архитектурно-планировочных решений здания, его поэтажной площади и специфики технологических процессов. Этажный план эвакуации разрабатывается индивидуально для каждого уровня здания. Он охватывает все помещения этажа, демонстрирует общие коридоры, лестничные клетки, эвакуационные выходы и наружные зоны безопасности. Такой подход гарантирует, что любой сотрудник или посетитель сможет сориентироваться в пространстве при возникновении нештатной ситуации.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
В случаях, когда площадь этажа превышает 1000 квадратных метров, либо на этаже имеются обособленные эвакуационные выходы, отделенные от других зон капитальными стенами, перегородками или турникетами, применяется секционный план эвакуации. Необходимость разделения этажа на секции также возникает при наличии сложных изогнутых коридоров или протяженных тупиковых зон. Для гостиничных номеров, больничных палат, санаторных комнат и отдельных служебных помещений малой площади предписывается разработка локальных планов эвакуации, которые отражают маршрут выхода непосредственно из данной комнаты до ближайшего общедоступного безопасного пути.
Нормативные требования ГОСТ к графической и текстовой частям
Современные требования ГОСТ к эвакуационным планам четко регламентируют структуру и наполнение документа. Графическая часть плана эвакуации включает в себя чертеж планировки здания или отдельного помещения с нанесением непрерывных линий зеленого цвета со стрелками, указывающих основные и запасные пути эвакуации. На чертеже обязательно отображаются места размещения ручных пожарных извещателей, пожарных кранов, огнетушителей, электрических щитов и самих планов эвакуации (с отметкой «Вы находитесь здесь»). Масштаб и детализация чертежа подбираются таким образом, чтобы обеспечить отличную читаемость без использования оптических приборов.
Текстовая часть эвакуации оформляется в виде табличной или блочной информации, расположенной в нижней части носителя или на отдельном поле. Она содержит подробную инструкцию о порядке действий обслуживающего персонала и граждан при обнаружении задымления или открытого огня. Текст включает последовательность вызова пожарной охраны, правила отключения электрооборудования, порядок задействования систем оповещения и управления эвакуацией людей при пожаре. Все формулировки должны быть лаконичными, понятными для неспециалистов и строго соответствовать действующим внутренним инструкциям объекта.
Требования к фотолюминесцентным материалам и качеству печати

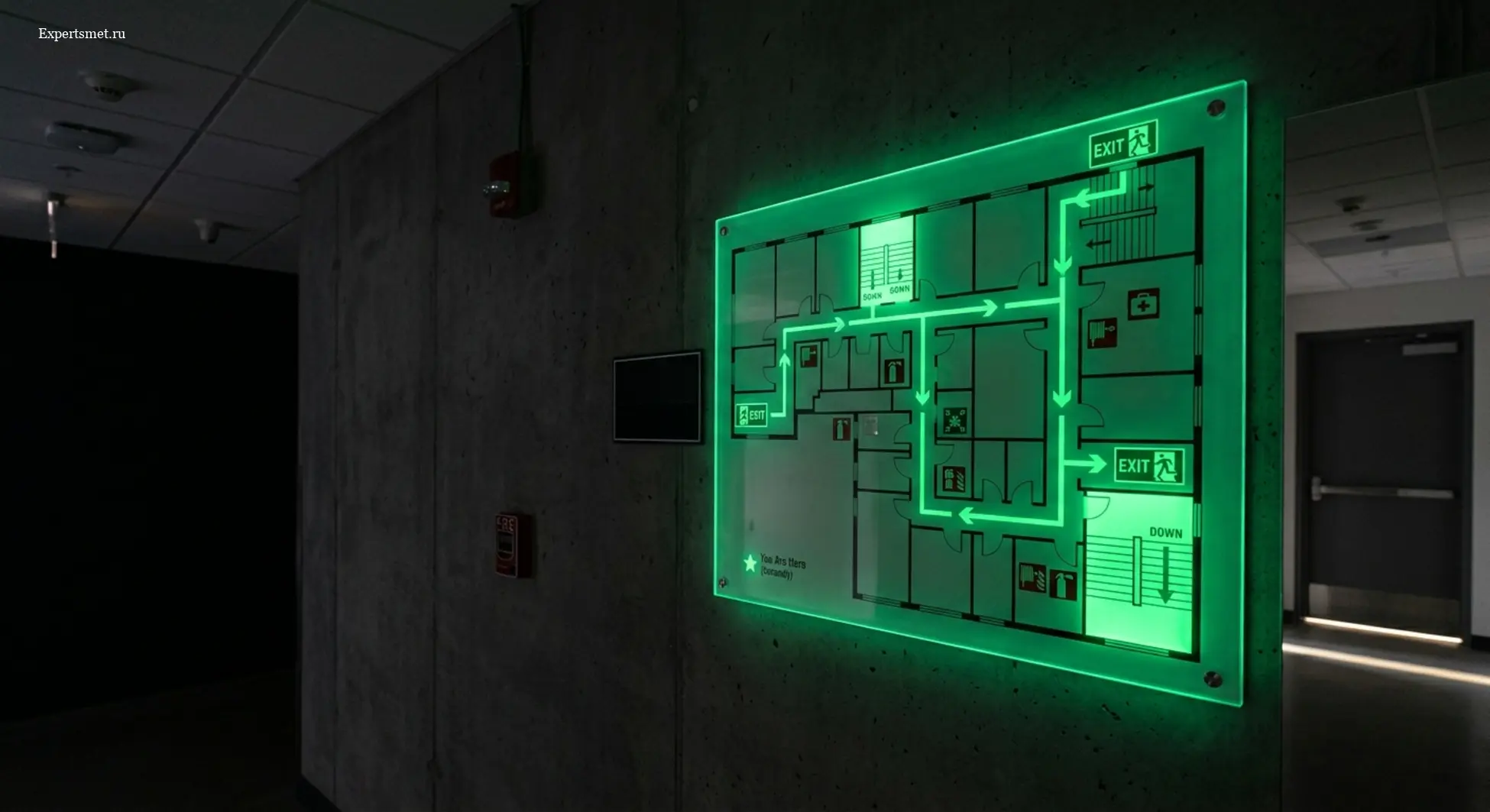

Согласно действующему межгосударственному стандарту ГОСТ 34428-2018, все планы эвакуации на объектах с массовым пребыванием людей или в зданиях с ночным пребыванием должны изготавливаться с применением специальных фотолюминесцентных материалов. Данная технология позволяет элементам схемы накапливать световую энергию от естественных или искусственных источников освещения и автономно излучать видимый свет в темноте в течение нескольких часов после внезапного отключения электроэнергии. Это критически важно в условиях сильного задымления и полного прекращения подачи электроэнергии в здании.
К материалам основы и краскам предъявляются жесткие требования по пожарной безопасности: они не должны выделять токсичных продуктов горения при нагревании и обязаны сохранять свои эксплуатационные свойства в течение длительного периода времени (не менее установленного производителем срока службы). Поверхность схемы защищается от механических повреждений, выцветания под воздействием ультрафиолетовых лучей и воздействия влаги. Качество полиграфического исполнения проверяется на этапе входного контроля проектной организации перед монтажом на объекте.
Правила размещения, высоты монтажа и зоны видимости
Правильное размещение схем эвакуации в пространстве здания напрямую влияет на скорость эвакуации людей и общую безопасность объекта. Согласно нормативным предписаниям, планы устанавливаются на видных и легкодоступных местах вдоль основных путей движения, вблизи выходов из этажей, лифтовых холл и вестибюлей. Высота монтажа нижней кромки планшета от уровня чистого пола должна составлять от 1,5 до 1,8 метра. Это обеспечивает комфортный визуальный контакт для человека среднего роста вне зависимости от условий освещенности.
Запрещается размещать планы в затененных зонах, за элементами мебели, открывающимися дверьми или декоративными панелями, которые могут перекрыть к ним доступ или ухудшить видимость. Рядом со схемой не должны располагаться отвлекающие рекламные или информационные материалы. Для обеспечения постоянной зарядки фотолюминесцентного слоя в зоне размещения плана уровень искусственной освещенности в течение рабочего времени должен соответствовать нормативным показателям освещенности поверхностей безопасности.
Состав работ и этапы разработки документации
Процесс создания и внедрения плановой документации на объекте состоит из четкой последовательности инженерных и проектных операций. Ниже представлена таблица, отражающая состав работ, их содержание и конечный результат на каждом этапе.
| Этап работ | Состав мероприятий | Нормативная база | Результат этапа |
|---|---|---|---|
| 1. Аудит объекта | Сбор исходных данных, изучение архитектурных планов БТИ, обследование путей эвакуации на местности. | СП 1.13130.2020 | Техническое задание и схема замеров. |
| 2. Проектирование | Разработка графической части, расстановка знаков пожарной безопасности, составление текстовых инструкций. | ГОСТ 34428-2018 | Электронный макет плана в векторном формате. |
| 3. Изготовление | Печать на фотолюминесцентной основе, ламинация, проверка яркости и времени послесвечения. | ГОСТ 34428-2018 | Готовые сертифицированные планшеты. |
| 4. Монтаж и утверждение | Установка на согласованных точках здания, подписание акта ввода, утверждение руководителем. | ППР РФ № 1479 | Функционирующая система информирования. |
Типовые ошибки при проектировании и их последствия
Нарушения при разработке и размещении планов эвакуации часто выявляются инспекторами государственного пожарного надзора в ходе плановых и внеплановых проверок. Ниже приведена таблица типовых ошибок, их технических последствий и мер по предотвращению.
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
| Типовая ошибка | Технические и правовые последствия | Способ проверки и устранения |
|---|---|---|
| Использование устаревшего или обычного пластика без послесвечения | Несоответствие ГОСТ 34428-2018, выдача предписания пожарной инспекции, штраф. | Проверить наличие сертификата и затухание в темноте; заменить носитель. |
| Неверное указание точки «Вы находитесь здесь» | Дезориентация людей при эвакуации в условиях реального пожара. | Сверить план с реальным расположением помещения на этаже; перепечатать макет. |
| Монтаж на недопустимой высоте (выше 2 м или ниже 1,2 м) | Затрудненный визуальный поиск в условиях задымления верхнего слоя воздуха. | Демонтировать и перенести план на высоту от 1,5 до 1,8 метра от пола. |
| Отсутствие подписи руководителя и даты утверждения | Юридическая ничтожность документа при расследовании инцидентов. | Оформить надлежащее утверждение с печатью и подписью ответственного лица. |
Чек-лист проверки готовности планов эвакуации
Чтобы убедиться в абсолютной готовности объекта к пожарной проверке и реальной безопасности сотрудников, используйте следующий проверочный алгоритм:
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
- Проверено наличие планов на каждом этаже здания и во всех изолированных секциях площадью более 1000 кв. м.
- Соблюдены обязательные габаритные размеры планшетов (не менее 600×400 мм для этажных, 400×300 мм для локальных).
- Применен сертифицированный фотолюминесцентный материал с подтвержденными характеристиками свечения.
- Графическая часть детально отображает все эвакуационные коридоры, лестницы и запасные выходы.
- Нанесены актуальные графические символы огнетушителей, пожарных кранов и кнопок извещения.
- Текстовая часть содержит четкий и понятный порядок действий персонала при возникновении пожара.
- Планы утверждены руководителем организации с проставлением даты и подписи.
- Высота монтажа соответствует нормативным требованиям (1,5–1,8 метра от пола в зонах хорошей видимости).
Ограничения нормативного регулирования
При разработке и экспертизе схем пожарной эвакуации специалисты обязаны учитывать ряд объективных ограничений. Во-первых, нормативные документы задают общие минимальные требования к размерам и свойствам материалов, однако конфигурация путей эвакуации в зданиях исторической застройки или на сложных промышленных объектах может требовать индивидуального инженерного расчета времени эвакуации (согласно методикам МЧС). Во-вторых, самостоятельное изменение планировки помещений без актуализации графической части схем автоматически делает всю документацию недействительной. Экспертное сопровождение гарантирует учет всех региональных и специфических отраслевых нюансов.
Часто задаваемые вопросы
Какой актуальный ГОСТ регламентирует изготовление фотолюминесцентных схем пожарной эвакуации?
Изготовление и контроль качества фотолюминесцентных эвакуационных систем и планов в настоящее время регламентируются межгосударственным стандартом ГОСТ 34428-2018.
В каких случаях на объекте требуется секционная схема пожарной эвакуации вместо этажной?
Секционный план обязателен, если площадь этажа превышает 1000 кв. м, при наличии обособленных эвакуационных выходов, отделенных перегородками, а также при сложной конфигурации коридоров.
Чем графическая часть плана эвакуации отличается от текстовой по требованиям пожарной безопасности?
Графическая часть представляет собой чертеж планировки с указанием путей движения и средств тушения, а текстовая содержит инструкции по порядку действий людей и персонала.
Каковы обязательные размеры плановой эвакуации по пожарной безопасности для локальных и этажных схем?
Для этажных и секционных планов минимальный размер составляет 600×400 мм, а для локальных (номера гостиниц, палаты) — не менее 400×300 мм.
Требуется ли обязательное утверждение схемы пожарной эвакуации в органах МЧС России?
Законодательно предварительное согласование с инспекцией ГПН МЧС не требуется; документ утверждается руководителем организации и проверяется инспекторами во время плановых проверок.
Где и на какой высоте согласно нормам должны монтироваться схемы эвакуации при пожаре?
Планы монтируются на видимых участках стен вдоль эвакуационных путей на высоте от 1,5 до 1,8 метра от уровня чистого пола.
Какие штрафы предусмотрены по КоАП РФ за отсутствие или некорректное оформление плана эвакуации?
За нарушение требований пожарной безопасности (статья 20.4 КоАП РФ) для юридических лиц предусмотрены крупные административные штрафы или приостановление деятельности.
