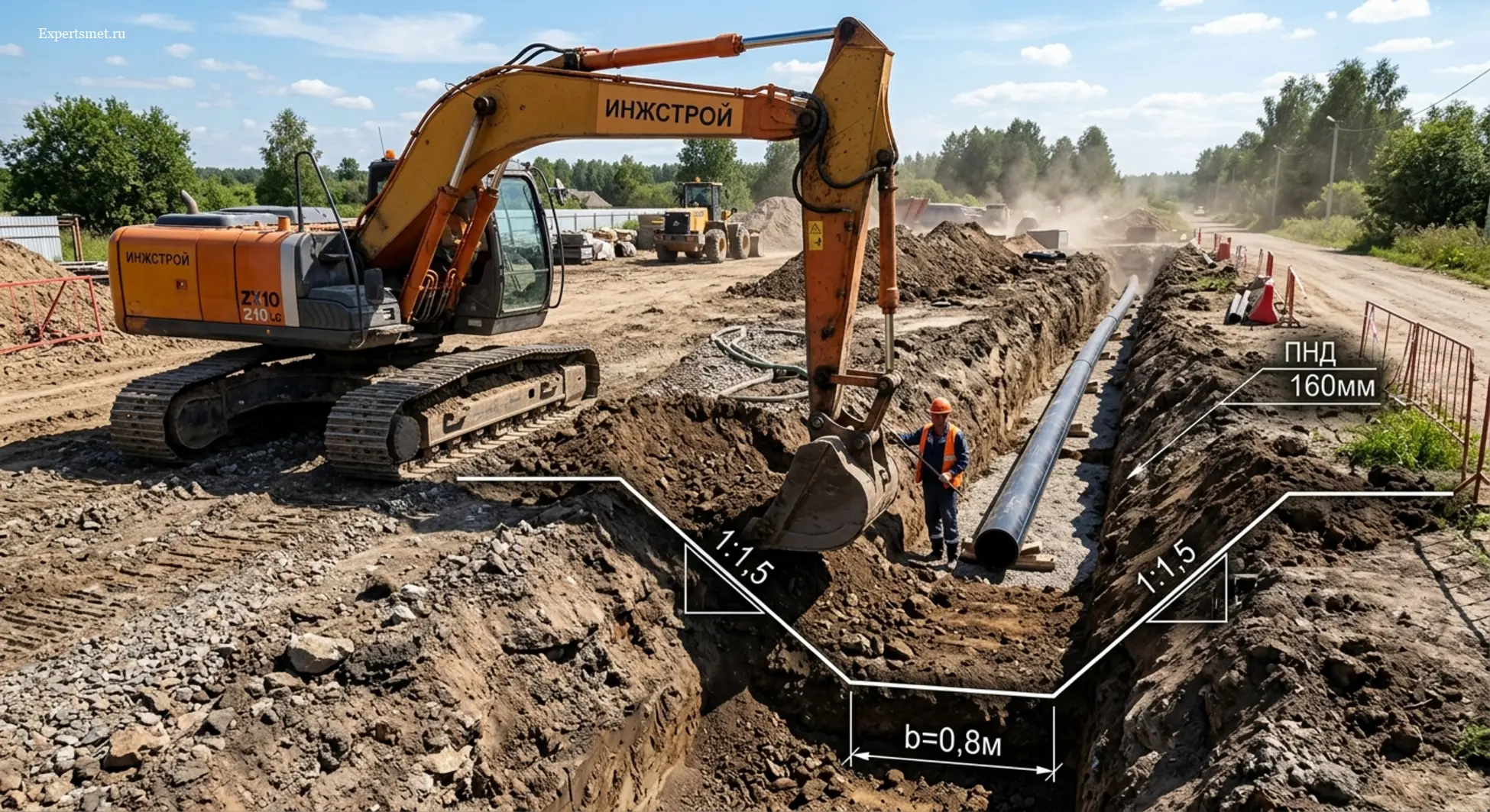

Ширина траншеи при прокладке водоснабжения и канализации: расчет по СП и нормы
Ширина основания траншеи по дну рассчитывается по СП 45.13330.2017 исходя из наружного диаметра трубы (с учетом раструбов или изоляции) и минимально допустимых зазоров между стенкой траншеи и трубой (от 0,2 до 0,5 м). При присутствии рабочих на дне выемки минимальная ширина основания траншеи должна составлять не менее 0,7 м. Правильный расчет параметров выемки критически важен как для безопасного производства земляных работ и соблюдения проектных решений, так и для корректного составления локальных сметных расчетов по нормативам ФЕР и ГЭСН без перерасхода средств на лишнюю разработку и обратную засыпку грунта.
Определение термина
Ширина основания траншеи — это минимальное горизонтальное расстояние между бровками дна выемки (или внутренней поверхностью конструкций крепления), обеспечивающее безопасный монтаж трубопроводов, устройство песчаной подготовки, заделку стыковых соединений и уплотнение пазух в соответствии с требованиями строительных норм и правил.
Содержание статьи:
- Нормативная ширина основания траншеи по СП 45.13330.2017
- Зависимость ширины траншеи от диаметра труб и способа укладки
- Учет откосов, креплений и типа грунта при расчете ширины
- Состав работ и этапы проектирования земляных сооружений
- Типовые ошибки проектировщиков и сметчиков
- Чек-лист проверки сметы и проектной документации
- Сметные аспекты: определение объема разработки грунта
- Ограничения и допущения расчетов
- Часто задаваемые вопросы (FAQ)
Ключевые выводы (Summary Box)
- Расчет ширины траншеи строго регламентирован сводами правил СП 45.13330.2017 и СП 31.13330.2021.
- Минимальная ширина дна должна составлять не менее 0,7 метра, если в траншее выполняются ручные монтажные работы.
- При механизированной разработке ширина ковша экскаватора часто диктует минимальные габариты выемки.
- Учет раструбных соединений и изоляции труб увеличивает расчетный наружный диаметр.
- Ошибки в определении ширины дна приводят либо к завышению объемов грунта в сметах, либо к невозможности качественной засыпки.
- Параллельная прокладка сетей водопровода и канализации требует увеличения межцентровых расстояний и габаритов траншеи.
Нормативная ширина основания траншеи по СП 45.13330.2017
Проектирование и устройство земляных сооружений при прокладке наружных инженерных сетей выполняются на основании нормативных документов, главным из которых является актуализированная редакция СНиП 3.02.01-87 — СП 45.13330.2017 «Земляные сооружения, основания и фундаменты». Этот документ устанавливает жесткие требования к геометрии выемок, обеспечивающие не только прочность стенок, но и безопасные условия труда монтажников. Ширина траншеи по дну определяется с учетом габаритов укладываемых трубопроводов, необходимости устройства оснований (включая песчаные и щебеночные подготовки), а также технологии монтажа.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
Согласно действующим нормам, при выборе ширины выемки учитывается необходимость работы людей на дне траншеи. Если проект предусматривает нахождение рабочих для стыковки труб, сварки полиэтиленовых плетей или контроля засыпки пазух, ширина основания не может быть произвольной. Нормативы предписывают оставлять технологические зазоры между внешней стенкой трубы (с учетом ее изоляции, оболочки или раструба) и вертикальной стенкой траншеи либо стойкой крепления. Такие зазоры варьируются в диапазоне от 0,2 до 0,5 метра для каждой стороны в зависимости от диаметра укладываемой сети.
Зависимость ширины траншеи от диаметра труб и способа укладки
Геометрические параметры выемки напрямую зависят от условного прохода и наружного диаметра ($D$) монтируемых труб водоснабжения и канализации. Для стальных, чугунных, полиэтиленовых (ПНД) или железобетонных труб расчет ведется от их максимального внешнего размера. Наличие раструбных соединений в безнапорных канализационных сетях существенно увеличивает локальную ширину траншеи в местах стыков, что закладывается в проектные решения. При этом способ укладки — плетями, отдельными секциями или с помощью специализированных трубоукладчиков — определяет минимальное рабочее пространство на дне.
Механизированная разработка грунта одноковшовыми экскаваторами также накладывает ограничения. Ширина режущей кромки ковша экскаватора часто превышает расчетную минимальную ширину траншеи по дну, особенно при малых диаметрах труб (до 200–300 мм). В таких случаях в проектной документации закладывается доработка грунта вручную или применение узких профильных ковшей. Игнорирование этого фактора приводит к несоответствию реальных объемов земляных работ проектным показателям и вызывает претензии со стороны технического надзора и проверяющих органов заказчика.
Учет откосов, креплений и типа грунта при расчете ширины
Безопасность строительных работ при глубине траншей более 1,5 метров требует устройства откосов определенной крутизны или монтажа инвентарных креплений стенок. Ширина траншеи по верху и общая площадь поперечного сечения выемки напрямую зависят от физико-механических свойств грунта: его плотности, влажности, угла внутреннего трения и наличия грунтовых вод. В связных грунтах (глина, суглинок) допускается разработка вертикальных стенок без крепления на небольшую глубину, тогда как в песчаных и насыпных грунтах устройство надежного крепления или откосов является обязательным.
При расчете ширины траншеи по дну с креплениями необходимо учитывать толщину самих щитов, стоек и распорных элементов. Зазоры между трубой и стенкой замеряются от внутренних граней элементов крепления, а не от естественного массива грунта. Это обстоятельство существенно влияет на общую кубатуру выемки. Неправильный учет конструкций крепления в проектно-сметной документации влечет за собой недофинансирование подрядной организации либо необоснованное завышение сметной стоимости строительства наружных инженерных сетей.
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
Состав работ и этапы проектирования земляных сооружений
Процесс возведения траншей для инженерных коммуникаций представляет собой комплекс взаимосвязанных технологических операций. Ниже представлена таблица, отражающая состав работ, ключевые регламенты и исполнительную документацию для каждого этапа.
| Этап строительных работ | Состав выполняемых операций | Нормативное обоснование | Исполнительная документация |
|---|---|---|---|
| 1. Подготовительные работы | Разбивка трассы, вынос осей в натуру, расчистка полосы отвода, геодезический контроль. | СП 45.13330.2017, СП 126.13330.2017 | Акт разбивки трассы, геодезическая схема. |
| 2. Разработка грунта | Механизированная выемка экскаватором, ручная доработка дна, зачистка отметок. | СП 45.13330.2017, СНиП 12-03-2001 | Общий журнал работ, акты на скрытые работы. |
| 3. Устройство креплений | Монтаж инвентарных щитов, распорок, крепление откосов при глубоких траншеях. | Приказ Минтруда № 883н, СП 45.13330 | Акт на монтаж временных креплений стенок. |
| 4. Подготовка основания | Устройство песчаной или щебеночной подушки, профилирование ложа под трубу. | СП 31.13330.2021, СП 32.13330.2018 | Акт освидетельствования скрытых работ (основание). |
Типовые ошибки проектировщиков и сметчиков
На практике при определении ширины траншей и расчете сметных объемов допускается ряд системных ошибок. Сравнение некорректных подходов с правильными методами приведено в таблице ниже.
| Типовая ошибка | Последствия для проекта и сметы | Правильный порядок действий | Метод проверки |
|---|---|---|---|
| Игнорирование раструбов труб | Занижение ширины траншеи по дну; невозможность монтажа канализационных труб. | Принимать расчетный диаметр с учетом раструбов и технологических зазоров по СП. | Сопоставление габаритов труб из спецификации с чертежами профиля траншеи. |
| Расчет ширины без учета креплений | Обрушение грунта в стесненных условиях; аварии на строительной площадке. | Учитывать толщину конструкций крепления при определении светового зазора. | Проверка соответствия ширины дна чертежам ПОС и ППР. |
| Усреднение объемов грунта | Искажение сметной стоимости земляных работ при перепадах глубин трассы. | Выполнять пообъектный расчет сечений траншеи на каждом пикетажном участке. | Экспертиза сметных расчетов по ГЭСН/ФЕР с детализацией по глубинам. |
Чек-лист проверки сметы и проектной документации
Перед прохождением экспертизы или подписанием актов выполненных работ рекомендуется использовать следующий контрольный список для проверки параметров траншей и связанных с ними затрат:
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
- Проверено соответствие ширины основания траншеи по дну требованиям СП 45.13330.2017 для конкретного диаметра труб.
- Учтены технологические зазоры (от 0,2 до 0,5 м) между наружной поверхностью трубопровода и стенкой/креплением.
- В расчете учтены габариты раструбных соединений или изоляционных покрытий напорных труб.
- Предусмотрена минимальная ширина дна не менее 0,7 м в случае нахождения рабочих внутри выемки.
- Учтены особенности разработки грунта в стесненных условиях или при наличии подземных коммуникаций.
- Объемы земляных работ в смете (ФЕР раздел 01) соответствуют проектным поперечным сечениям с учетом откосов и креплений.
- Имеются все необходимые согласования и разделы проекта организации строительства (ПОС и ППР).
Сметные аспекты: определение объема разработки грунта
Сметный расчет земляных работ при прокладке водоснабжения и канализации базируется на проектных объемах грунта, определяемых по геометрическим формулам поперечных сечений траншеи. Ширина траншеи по дну ($b$) вместе со средней глубиной ($H$) и коэффициентом откоса ($m$) формируют площадь трапецеидального сечения на каждом участке трассы. На основе этих данных сметчик применяет расценки сборников федеральных единичных расценок (ФЕР) на разработку грунта экскаваторами с погрузкой на автотранспорт или в отвал, а также на ручную доработку.
Важно учитывать, что завышение ширины траншеи в проектной документации влечет избыточный объем разработки и последующей обратной засыпки с уплотнением, что необоснованно увеличивает сметную стоимость строительства. С другой стороны, занижение параметров приводит к остановке работ, невозможности качественно выполнить песчаную подготовку и уложить трубы без повреждения изоляции. Экспертиза сметной документации всегда уделяет пристальное внимание обоснованности принятых в расчетах габаритов траншей.
Ограничения и допущения расчетов
Настоящие рекомендации и нормативные ссылки базируются на типовых инженерно-геологических условиях. При наличии специфических грунтов (просадочные, набухающие, вечномерзлые грунты, техногенные насыпи), а также при высоком уровне грунтовых водоносных горизонтов расчет ширины траншеи подлежит корректировке на основании специализированных геотехнических изысканий и расчетов устойчивости откосов. Все проектные решения должны подтверждаться индивидуальными расчетами в составе проектной документации.
Часто задаваемые вопросы (FAQ)
Какая минимальная ширина основания траншеи требуется по СП 45.13330 при укладке водопроводных труб диаметром до 220 мм?
Для труб малого диаметра (до 220 мм) ширина траншеи по дну принимается равной наружному диаметру трубы плюс минимальный технологический зазор с каждой стороны (обычно не менее 0,2–0,4 м), но при необходимости нахождения рабочих на дне общая ширина должна составлять не менее 0,7 метра.
Как рассчитать ширину траншеи по дну под канализацию с учетом раструбов и крепления стенок?
Расчет производится исходя из максимального внешнего размера раструба трубы. К нему добавляются технологические зазоры до элементов крепления стенок траншеи (стойких щитов или распорок), которые составляют не менее 0,2–0,3 м с каждой стороны для обеспечения качественной заделки стыков.
Какое нормативное расстояние должно быть между стенкой траншеи и наружной поверхностью трубы водоснабжения?
Нормативное расстояние (технологический зазор) в свету от наружной поверхности трубы или ее изоляции до вертикальной стенки траншеи или конструкций крепления составляет от 0,2 до 0,5 м в зависимости от диаметра укладываемого трубопровода.
На сколько отличается ширина траншеи при бестраншейной и открытой укладке труб ПНД?
При бестраншейной прокладке (например, методом горизонтально направленного бурения или прокола) разработка траншеи по всей трассе не требуется — раскапываются только стартовый и приемный котлованы фиксированных размеров. При открытой укладке разрабатывается непрерывная траншея по всей длине трассы.
Можно ли укладывать водопровод и канализацию в одну траншею и как в этом случае рассчитывается ширина основания?
Совмещенная прокладка сетей водоснабжения и канализации допускается при соблюдении нормативных санитарных и технических расстояний по горизонтали и вертикали. Ширина основания траншеи в этом случае увеличивается и рассчитывается как сумма диаметров обоих трубопроводов, требуемых зазоров между ними и зазоров до стенок выемки.
