1. Особенности проектирования и сметного расчета компрессорных станций

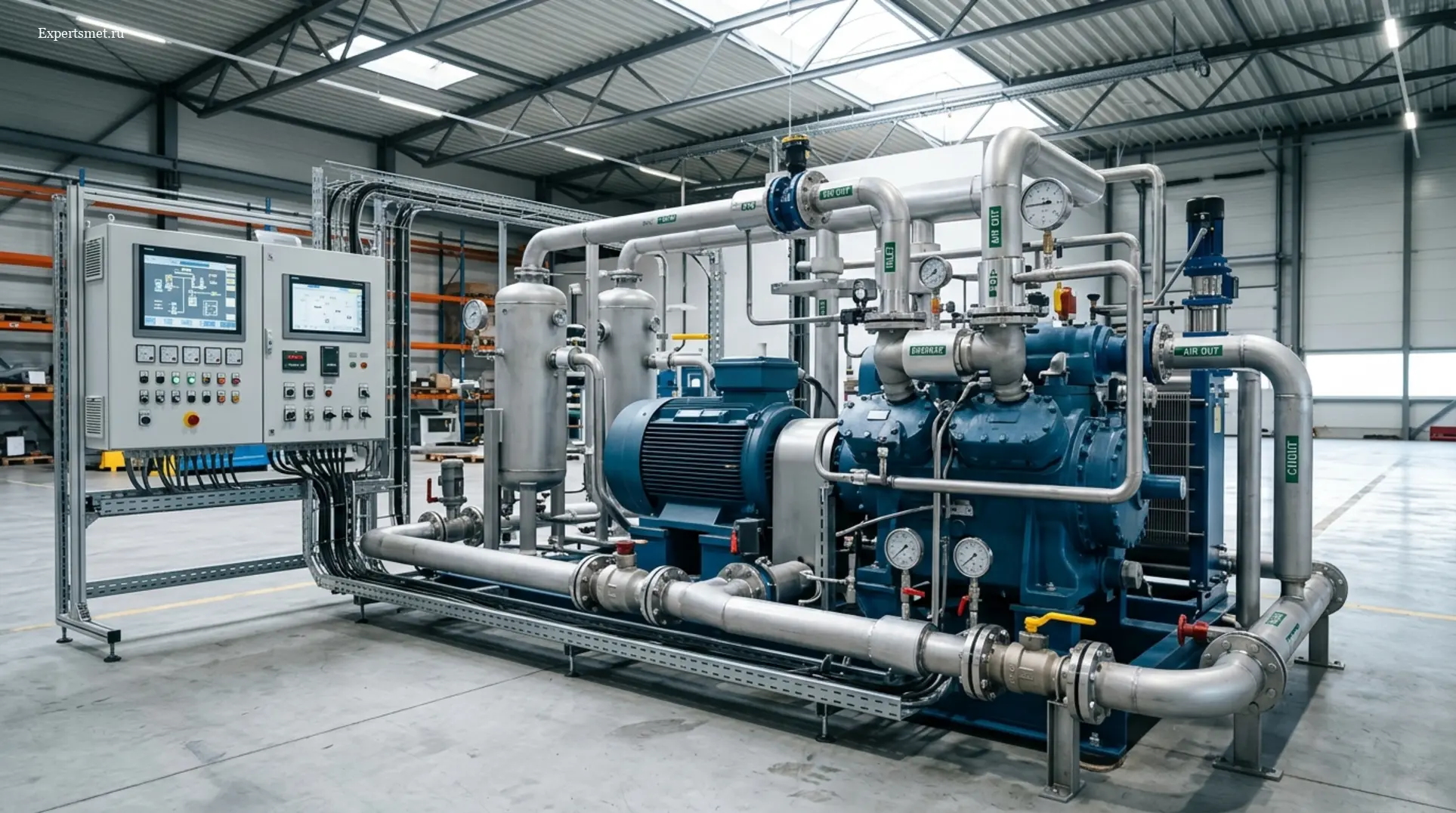

Компрессорная станция (КС) — это не просто набор оборудования, а сложная инженерная система, включающая в себя строительные конструкции, технологические агрегаты, разветвленные трубопроводные сети, системы вентиляции, пожаротушения, электроснабжения и автоматизации. Сметный расчет стоимости такого объекта напрямую зависит от его типа, назначения и конструктивного исполнения.

По типу конструктивного исполнения компрессорные станции делятся на две основные категории:

• Стационарные компрессорные станции. Размещаются в капитальных зданиях (вновь возводимых или реконструируемых). В этом случае смета включает в себя полный комплекс общестроительных работ: от земляных работ и устройства фундаментов до возведения несущих конструкций, устройства кровли и внутренней отделки.
• Модульные (блочно-комплектные) компрессорные станции. Поставляются на площадку в виде готовых блок-боксов заводской готовности с уже смонтированным внутри оборудованием. Сметный расчет для таких станций существенно отличается: строительная часть сводится к подготовке площадки, устройству фундамента (плитного или свайного) и монтажу самого блок-модуля на фундамент. Основной упор в смете делается на стоимость самого блочного оборудования и внешние инженерные сети подключения.

Особое внимание при сметном расчете стационарных станций уделяется фундаментам под компрессорное оборудование. Компрессоры (особенно мощные поршневые и центробежные агрегаты) создают значительные динамические и вибрационные нагрузки на основание. Проектирование и расчет таких фундаментов регламентируются специальными нормами (например, СП 26.13330.2012). Сметчик должен заложить в расчет устройство массивных железобетонных фундаментов с виброизолирующими слоями, установку анкерных болтов и последующую подливку оборудования специальными безусадочными смесями. Расценки на данные работы подбираются по сборнику ГЭСН/ФЕР 06 «Строительные конструкции монолитные».

Также важным фактором является обеспечение взрыво- и пожаробезопасности, особенно если компрессорная станция предназначена для перекачки горючих газов (например, дожимные компрессорные станции на объектах нефтегазовой отрасли). Это накладывает дополнительные требования на материалы трубопроводов, запорную арматуру, системы вентиляции и автоматического пожаротушения, что существенно удорожает сметную стоимость по сравнению с обычными воздушными компрессорными.

2. Состав проектно-сметной документации на компрессорную станцию

Разработка сметной документации ведется на основании проектных решений. В соответствии с действующим законодательством РФ и Постановлением Правительства РФ № 87, проектно-сметная документация на строительство компрессорной станции должна иметь четкую структуру и состоять из локальных сметных расчетов, объектных смет и сводного сметного расчета.

Полный пакет сметной документации на компрессорную станцию включает в себя следующие разделы:

• Локальные сметные расчеты (ЛСР) на строительные работы: земляные работы, устройство фундаментов под здание и оборудование, возведение каркаса здания, стен, перекрытий, устройство кровли, полов, оконных и дверных проемов, наружная и внутренняя отделка.
• ЛСР на монтаж технологического оборудования (раздел ТХ): монтаж компрессорных установок, ресиверов, осушителей воздуха, фильтрационных модулей, систем охлаждения.
• ЛСР на технологические трубопроводы: прокладка трубопроводов сжатого воздуха или газа, установка запорной, регулирующей и предохранительной арматуры, проведение испытаний на прочность и герметичность.
• ЛСР на электроснабжение и электроосвещение (разделы ЭМ, ЭО): прокладка силовых кабелей, монтаж распределительных щитов, заземления, молниезащиты, осветительных приборов.
• ЛСР на автоматизацию и КИПиА (раздел АТХ): монтаж датчиков давления, температуры, расходомеров, прокладка контрольных кабелей, монтаж шкафов управления и интеграция в общезаводскую систему АСУ ТП.
• ЛСР на отопление, вентиляцию и кондиционирование (раздел ОВ): компрессоры выделяют огромное количество тепла, поэтому система вентиляции в компрессорной станции является критически важной. Смета должна учитывать приточно-вытяжную вентиляцию с системами автоматического регулирования и аварийного отключения.
• ЛСР на водопровод и канализацию (раздел ВК): подвод воды для охлаждения компрессоров (при водяном охлаждении) и отвод конденсата, образующегося в процессе сжатия воздуха.

На основе локальных смет формируется объектная смета, которая объединяет все затраты по конкретному зданию компрессорной станции. Итоговым документом является сводный сметный расчет стоимости строительства, в который, помимо строительно-монтажных работ и оборудования, включаются затраты на проектно-изыскательские работы (ПИР), временные здания и сооружения, зимнее удорожание, пусконаладочные работы и непредвиденные расходы.

В зависимости от требований заказчика и источника финансирования, расчеты могут производиться как традиционным базисно-индексным методом с применением индексов Минстроя, так и современным ресурсно-индексным методом (РИМ), который обеспечивает максимальную точность за счет использования текущих цен из ФГИС ЦС.

3. Расчет стоимости технологического оборудования и монтажных работ

Основную долю затрат при строительстве компрессорной станции составляет стоимость самого технологического оборудования и его монтажа. К ключевому компрессорному оборудованию относятся:

• Компрессорные агрегаты (винтовые, поршневые, центробежные, спиральные);
• Воздухосборники (ресиверы) высокого и низкого давления;
• Осушители сжатого воздуха (рефрижераторного, адсорбционного или мембранного типа);
• Магистральные фильтры грубой, тонкой и микроочистки, угольные адсорберы;
• Сепараторы центробежного типа для удаления влаги и масла;
• Системы охлаждения (чиллеры, сухие градирни, теплообменные аппараты).

Поскольку большинство высокотехнологичных компрессоров и систем подготовки воздуха являются импортными или уникальными отечественными разработками, их стоимость не всегда представлена в федеральных или территориальных сметных ценах. В этом случае сметчик выполняет конъюнктурный анализ в смете. Для этого собираются коммерческие предложения от минимум трех независимых поставщиков, оформляется сопоставительная таблица, рассчитывается средневзвешенная стоимость с учетом транспортных и заготовительно-складских расходов, и полученный результат вносится в смету с кодом КСР.

Монтажные работы технологического оборудования рассчитываются с использованием специализированных сборников на монтаж оборудования (ГЭСНм/ФЕРм). Для компрессорных станций основным является Сборник № 7 «Компрессорные установки». В нем содержатся расценки на монтаж:

• Компрессоров поршневых, винтовых и центробежных различной производительности и давления;
• Вспомогательного оборудования (холодильников, влагомаслоотделителей, ресиверов);
• Насосов и вентиляторов, входящих в комплект компрессорной установки.

При выборе расценок сметчик должен строго сопоставлять технические характеристики монтируемого оборудования (массу, мощность, производительность, тип привода) с параметрами, указанными в вводных указаниях и таблицах сборника ГЭСНм № 7. Если компрессор поставляется в разобранном виде (что часто бывает с крупногабаритными центробежными машинами), в смете необходимо дополнительно учесть затраты на его сборку, ревизию и индивидуальные испытания.

4. Сметные расценки на трубопроводы, арматуру и инженерные сети

Трубопроводная обвязка компрессорной станции — это кровеносная система объекта, работающая под постоянным избыточным давлением. В зависимости от транспортируемой среды (сжатый воздух, азот, кислород, природный или попутный нефтяной газ) и давления, трубопроводы изготавливаются из углеродистой, низколегированной или нержавеющей стали, а в некоторых случаях (для чистых сред) — из медных или полимерных труб.

Для расчета стоимости монтажа технологических трубопроводов применяется специализированная смета на монтаж технологических трубопроводов, составляемая по сборнику ГЭСНм/ФЕРм № 12 «Технологические трубопроводы». Данный сборник учитывает сборку, сварку, укладку и крепление труб, а также монтаж фасонных деталей (отводов, тройников, переходов).

В сметном расчете по разделу трубопроводов должны быть обязательно учтены следующие позиции:

• Трубы и соединительные детали. Стоимость самих материалов (труб, фланцев, заглушек) берется по сметным ценникам или обосновывается конъюнктурным анализом.
• Запорная, регулирующая и предохранительная арматура. Монтаж задвижек, шаровых кранов, обратных и предохранительных клапанов, конденсатоотводчиков рассчитывается по соответствующим таблицам ГЭСНм № 12. Важно учитывать тип присоединения (фланцевое, под приварку, муфтовое) и наличие электро- или пневмопривода.
• Опоры и подвески. Монтаж опорных конструкций под трубопроводы (подвижных, неподвижных, направляющих) рассчитывается отдельно.
• Контроль качества сварных соединений. Поскольку трубопроводы работают под давлением, они подлежат обязательному неразрушающему контролю. В смете учитываются затраты на ультразвуковую дефектоскопию (УЗК), радиографический контроль (рентген) и визуально-измерительный контроль (ВИК).
• Испытания трубопроводов. После завершения монтажа проводятся гидравлические или пневматические испытания на прочность и герметичность, расценки на которые также содержатся в сборнике № 12.

После монтажа и испытаний трубопроводы требуют защиты. Сметчик должен рассчитать и заложить в смету окраску труб антикоррозийными составами (по сборнику ГЭСН 13 «Защита строительных конструкций и оборудования от коррозии») и, при необходимости, устройство теплоизоляции (по сборнику ГЭСН 26 «Теплоизоляционные работы») для предотвращения образования конденсата или замерзания влаги при наружной прокладке.

5. Пусконаладочные работы (ПНР) компрессорного оборудования в смете

Монтаж компрессорного оборудования завершается его индивидуальным испытанием, однако для полноценного ввода станции в эксплуатацию требуется проведение комплекса пусконаладочных работ (ПНР). ПНР выполняются с целью проверки работоспособности всех систем в реальных рабочих режимах, настройки автоматики, систем защит и блокировок, а также достижения проектных показателей по производительности и давлению.

В сметной практике затраты на пусконаладочные работы рассчитываются по сборникам ГЭСНп/ФЕРп. Для компрессорных станций ключевыми являются два сборника:

• Сборник № 7 «Компрессорные установки». Применяется для наладки самих компрессорных агрегатов, систем смазки, охлаждения, регулирования производительности и вспомогательного оборудования.
• Сборник № 2 «Автоматизированные системы управления». Применяется для наладки систем автоматизации (КИПиА), шкафов управления, систем противоаварийной защиты (ПАЗ) и интеграции компрессорной в общую сеть предприятия.

Процесс пусконаладки делится на несколько этапов, каждый из которых должен быть отражен в смете:

1. Подготовительные работы. Изучение проектной документации, проверка готовности оборудования к пуску, составление программы и графика ПНР.
2. Пусковые работы и автономная наладка. Подача напряжения, проверка направления вращения двигателей, проверка работы вспомогательных систем (маслосистемы, охлаждения), индивидуальный пуск агрегатов вхолостую.
3. Комплексное опробование оборудования. Работа компрессорной станции под нагрузкой в течение 72 часов (для стабильного технологического режима) с настройкой совместной работы всех узлов, систем осушки, фильтрации и автоматического регулирования давления в сети.

Важно помнить о правилах отнесения затрат на ПНР в сметной документации. Согласно действующим методическим документам Минстроя РФ, затраты на пусконаладочные работы «вхолостую» (индивидуальные испытания систем) включаются в Сводный сметный расчет стоимости строительства (Глава 9 «Прочие работы и затраты»). Затраты же на ПНР «под нагрузкой» (комплексное опробование с получением готового продукта — сжатого воздуха или газа заданных параметров) относятся на расходы по освоению проектных мощностей и, как правило, финансируются за счет основной деятельности заказчика (эксплуатационных расходов), если иное не установлено заданием на проектирование.

6. Экспертиза сметы и типичные ошибки при расчете стоимости

Для объектов, финансируемых с привлечением средств государственного бюджета, а также для многих коммерческих проектов, обязательным этапом является экспертиза проектно-сметной документации. Цель экспертизы — проверка достоверности определения сметной стоимости, исключение необоснованного завышения или занижения затрат, а также проверка соответствия сметных расчетов проектным решениям.

Компрессорные станции относятся к объектам повышенной сложности, поэтому при проверке смет эксперты уделяют им особое внимание. Сметчики, не имеющие достаточного опыта работы с промышленным оборудованием, часто допускают характерные ошибки, которые приводят к возврату документации на доработку или к финансовым потерям на стадии строительства.

Ниже в таблице приведены наиболее распространенные ошибки при составлении смет на компрессорные станции и способы их предотвращения.

Чтобы минимизировать риски и гарантировать успешное прохождение экспертизы с первого раза, рекомендуется доверять разработку сметных расчетов профессиональным инженерам-сметчикам, специализирующимся на промышленных объектах.

Чек-лист по проверке сметы на компрессорную станцию

Для заказчиков, инвесторов и руководителей проектов специалисты Expertsmet подготовили практический чек-лист. С его помощью можно оперативно проверить качество составленной сметной документации перед ее отправкой на экспертизу или утверждением бюджета.

• [ ] Соответствие проекту: Все ли оборудование из спецификации разделов ТХ, ЭМ, АТХ, ОВ внесено в смету с правильными техническими характеристиками (марка, мощность, производительность, давление)?
• [ ] Фундаменты под оборудование: Учтены ли в строительной смете специальные фундаменты под компрессоры с динамическими нагрузками, анкерные болты и подливка безусадочной смесью?
• [ ] Монтажные расценки: Применены ли расценки ГЭСНм/ФЕРм сборника № 7 для компрессоров и сборника № 12 для технологических трубопроводов? Соответствует ли масса оборудования в расценках фактической массе по паспортам?
• [ ] Конъюнктурный анализ: Оформлен ли конъюнктурный анализ на нестандартизированное и импортное оборудование (компрессоры, осушители, ресиверы) в соответствии с требованиями Минстроя? Есть ли три коммерческих предложения?
• [ ] Трубопроводная обвязка: Учтены ли в смете фасонные части трубопроводов, опоры, подвески, а также запорная и предохранительная арматура?
• [ ] Контроль сварных швов: Заложены ли в смету затраты на неразрушающий контроль сварных соединений трубопроводов высокого давления (УЗК, радиография)?
• [ ] Испытания систем: Учтены ли гидравлические или пневматические испытания трубопроводов на прочность и герметичность?
• [ ] Защитные покрытия: Включены ли в смету работы по антикоррозийной защите (окраске) и теплоизоляции трубопроводов и оборудования?
• [ ] Вентиляция и кондиционирование: Учтена ли мощная приточно-вытяжная вентиляция компрессорного зала, необходимая для отвода избыточного тепла от работающих агрегатов?
• [ ] Пусконаладочные работы: Составлена ли отдельная смета на ПНР по сборникам ГЭСНп № 7 и № 2? Правильно ли распределены затраты на ПНР «вхолостую» и «под нагрузкой»?

Часто задаваемые вопросы (FAQ)

1. Какая база расценок используется для составления сметы на компрессорную станцию?

Выбор сметно-нормативной базы зависит от источника финансирования объекта. Для бюджетных объектов и госкомпаний используются федеральные единичные расценки (ФЕР) или государственные элементные сметные нормативы (ГЭСН) в рамках ресурсно-индексного метода (РИМ). Для коммерческих заказчиков сметы могут составляться в текущих рыночных ценах на основе калькуляций, прайс-листов и коммерческих предложений, либо в базах ФЕР/ТЕР по согласованию сторон.

2. Как учесть в смете стоимость шеф-монтажа компрессорного оборудования?

Шеф-монтаж — это наблюдение и техническое руководство монтажом оборудования со стороны представителей завода-изготовителя. Затраты на шеф-монтаж не входят в стандартные расценки на монтажные работы. Они определяются на основании договора с поставщиком оборудования и включаются в сметную стоимость оборудования или в главу 9 Сводного сметного расчета (в графу «Прочие затраты») на основании калькуляций.

3. Нужно ли отдельно расценивать монтаж ресиверов (воздухосборников)?

Да, монтаж ресиверов расценивается отдельно от компрессоров. Для этого используются расценки ГЭСНм/ФЕРм сборника № 7 «Компрессорные установки» (раздел, посвященный воздухосборникам и вспомогательному оборудованию) или сборника № 18 «Оборудование предприятий химической и нефтеперерабатывающей промышленности», в зависимости от назначения и параметров сосуда, работающего под давлением.

4. Как правильно рассчитать затраты на вентиляцию в компрессорной?

Вентиляция компрессорной станции рассчитывается по сборнику ГЭСН/ФЕР 20 «Вентиляция и кондиционирование воздуха». Важно учесть не только монтаж воздуховодов и вентиляторов, но и установку воздушных клапанов с электроприводами, шумоглушителей, фильтров, а также автоматику управления вентиляционными системами, которая завязывается на датчики температуры в помещении и аварийную сигнализацию.

5. В чем разница между монтажом и пусконаладкой компрессора в смете?

Монтаж (сборник ГЭСНм № 7) включает в себя физическую установку компрессора на фундамент, его выверку, закрепление, присоединение к трубопроводам и электрическим сетям, а также индивидуальное испытание (прокрутку двигателя). Пусконаладка (сборник ГЭСНп № 7) — это комплекс работ по настройке рабочих параметров, регулировке клапанов, систем автоматики, проверке защит и комплексному опробованию станции под нагрузкой в течение 72 часов.
