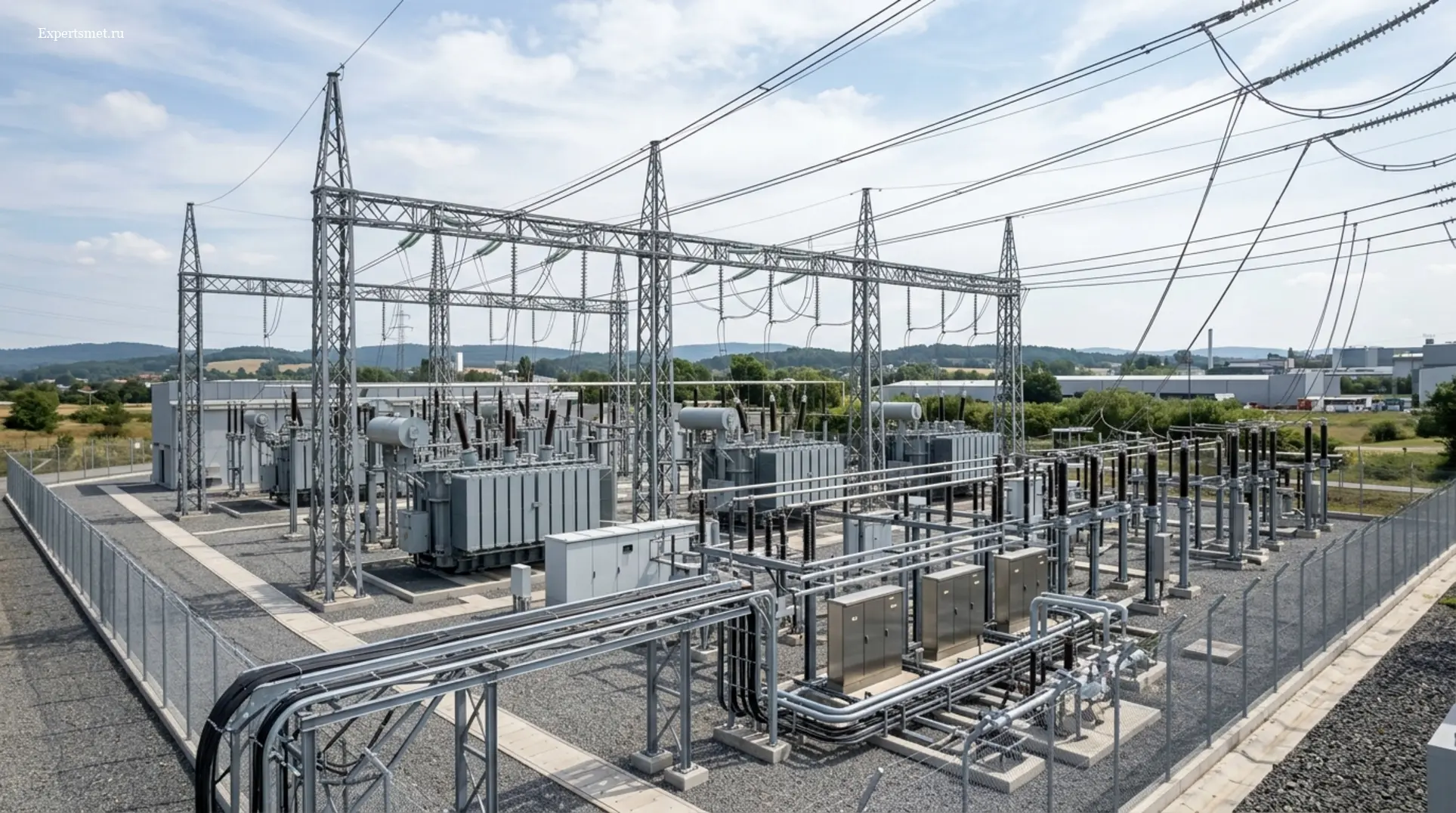

1. Особенности проектирования и сметного расчета для трансформаторных подстанций (ТП, КТП, БКТП)

При составлении сметной документации на трансформаторные подстанции инженер-сметчик сталкивается с необходимостью детального анализа проектных решений. Стоимость ТП складывается из двух крупных блоков: строительной части и электротехнической части. Соотношение этих затрат напрямую зависит от конструктивного исполнения подстанции:

• Комплектные трансформаторные подстанции (КТП): Поставляются в металлическом или сэндвич-корпусе полной заводской готовности. В смете на монтаж КТП основной упор делается на подготовку площадки, доставку крупногабаритного блока на объект, установку на фундамент и подключение внешних кабелей.
• Блочные комплектные трансформаторные подстанции (БКТП): Размещаются в прочных бетонных блоках. Конструкция БКТП обычно состоит из надземного объемного блока (где установлено силовое оборудование) и подземного кабельного приямка (объемного цоколя). При расчете сметы на БКТП важно учесть работы по гидроизоляции подземной части, монтаж проходов для кабелей, а также установку маслоприемных устройств и засыпку гравием маслосборников. Для монтажа блоков требуются тяжелые автокраны большой грузоподъемности, что обязательно отражается в разделе эксплуатации строительных машин.
• Закрытые трансформаторные подстанции (ЗТП): Оборудование монтируется в специально возводимом кирпичном или монолитном здании. Здесь объем общестроительных работ максимален. Сметчик должен детально рассчитать устройство фундаментов, возведение стен, перекрытий, кровли, внутреннюю и внешнюю отделку, а также системы вентиляции, отопления и освещения здания подстанции.

Важной особенностью сметного расчета для ТП является необходимость учета сопутствующих систем. К ним относятся контур заземления и молниезащита. Заземляющее устройство подстанции должно обеспечивать безопасность обслуживающего персонала и стабильную работу оборудования. Стоимость монтажа заземлителей (вертикальных и горизонтальных электродов) рассчитывается по строительным или монтажным сборникам, а последующие испытания — по пусконаладочным. Подробнее о правильном подборе расценок на проверку заземления можно узнать в статье расценка на измерение сопротивления заземления ФЕР и ГЭСН.

Также на этапе проектирования строительной части ТП критически важно правильно рассчитать параметры основания. Будь то монолитная плита под БКТП или ленточный фундамент под кирпичное здание, сметчик должен учесть все объемы земляных работ, песчано-гравийную подготовку, армирование и бетонирование. Ознакомиться с методикой расчета стоимости фундаментов можно в материале устройство фундаментной плиты: расчет и расценки в смете.

2. Состав сметной документации на строительство и монтаж подстанции

Полный комплект сметной документации на трансформаторную подстанцию представляет собой структурированную систему расчетов, которая позволяет точно определить общую стоимость реализации проекта. В соответствии с действующими методическими документами Минстроя РФ, комплект включает в себя:

1. Локальные сметные расчеты (ЛСР): Составляются на отдельные виды работ и конструктивные элементы. Для ТП стандартный набор ЛСР выглядит следующим образом:
   • ЛСР на строительные работы: Земляные работы, устройство фундаментов, монтаж строительных конструкций (бетонных блоков, стен, перекрытий, кровли), отделка помещений, устройство кабельных каналов и приямков.
   • ЛСР на монтаж силового оборудования: Установка силовых трансформаторов, распределительных устройств высокого напряжения (РУ-10 или РУ-6 кВ), распределительных устройств низкого напряжения (РУ-0,4 кВ), шинных мостов, шкафов собственных нужд (ШСН), щитов учета и систем телемеханики.
   • ЛСР на внешние кабельные и воздушные линии: Прокладка питающих и отходящих кабелей, монтаж концевых и соединительных муфт. При прокладке кабелей в стесненных городских условиях часто применяется метод горизонтально-направленного бурения (ГНБ) или протаскивание кабелей в защитных футлярах под дорогами. Особенности расчета таких работ описаны в статье смета на протаскивание труб в футляр: расчет и расценки. Также важно правильно учесть технологию соединения кабелей, о чем подробно рассказано в материале монтаж и установка муфт: расценка в смете на работы.
   • ЛСР на пусконаладочные работы (ПНР): Комплекс испытаний и настроек электротехнического оборудования, систем релейной защиты, автоматики и коммерческого учета электроэнергии (АСКУЭ).
2. Объектная смета (ОС): Объединяет в себе данные из всех локальных смет, относящихся к конкретной подстанции. Объектный расчет позволяет увидеть суммарную стоимость ТП с разделением на строительные, монтажные работы, оборудование и прочие затраты. Подробнее о структуре этого документа читайте в статье объектная смета в строительстве: расчет и состав.
3. Сводный сметный расчет (ССР) стоимости строительства: Является главным документом, определяющим общий лимит средств, необходимых для ввода объекта в эксплуатацию. В ССР, помимо стоимости самой ТП и кабельных линий, включаются затраты на проектно-изыскательские работы (ПИР), временные здания и сооружения, зимнее удорожание, непредвиденные расходы заказчика и затраты на строительный контроль. Правила оформления ССР приведены в материале сводный сметный расчет стоимости строительства в Excel.

3. Выбор нормативной базы: ФЕР, ГЭСН, ТСН и ресурсно-индексный метод (РИМ)

Выбор сметно-нормативной базы для расчета стоимости трансформаторной подстанции зависит от источника финансирования проекта, требований заказчика и региона строительства. На сегодняшний день в РФ применяются следующие основные базы и методы расчета:

• Государственные элементные сметные нормативы (ГЭСН): Отражают нормативную потребность в трудовых ресурсах, времени работы строительных машин и расходе материалов. ГЭСН используются для составления смет ресурсным методом, а также служат основой для разработки единичных расценок. Различия и правила применения нормативов подробно разобраны в статье ГЭСН и ФЕР: в чем разница и как правильно считать смету.
• Федеральные единичные расценки (ФЕР): Применяются для объектов, финансируемых с привлечением средств федерального бюджета, а также во многих коммерческих проектах. Расчет по ФЕР традиционно выполнялся базисно-индексным методом, где цены 2000 года пересчитывались в текущий уровень с помощью ежеквартальных индексов Минстроя. Правила составления таких смет изложены в материале как правильно составить сметную документацию по ФЕР и ТЕР. О пошаговом алгоритме расчета базисно-индексным методом читайте в статье как составить смету базисно-индексным методом.
• Территориальные сметные нормативы (ТСН): Действуют в отдельных субъектах РФ (например, ТСН-2001 для города Москвы). Они учитывают региональные особенности стоимости ресурсов и специфику ведения работ в мегаполисе.
• Ресурсно-индексный метод (РИМ): Современный метод расчета, на который поэтапно переходят все регионы России. РИМ предполагает определение стоимости строительства с использованием текущих цен на материалы и эксплуатацию машин, публикуемых во ФГИС ЦС (Федеральной государственной информационной системе ценообразования в строительстве), и индексов изменения сметной стоимости к группам однородных строительных ресурсов. Особенности работы по новой методике описаны в статье ресурсно-индексный метод расчета сметной стоимости.

Особое внимание при составлении сметы на подстанцию уделяется расчету стоимости оборудования. Силовые трансформаторы, ячейки КСО, панели ЩО и шкафы управления часто изготавливаются по индивидуальным опросным листам под конкретный проект. Их стоимость невозможно определить по стандартным сметным сборникам. В этом случае сметчик обязан провести конъюнктурный анализ рынка — собрать коммерческие предложения от нескольких заводов-изготовителей, проанализировать цены, учесть затраты на транспортировку и заготовительно-складские расходы, а затем закодировать ресурс в соответствии с требованиями Методики № 421/пр. Подробная инструкция по этой процедуре представлена в материале как правильно сделать конъюнктурный анализ в строительстве.

4. Ключевые расценки на электромонтажные и пусконаладочные работы (ПНР)

Для точного расчета стоимости электромонтажных работ (ЭМР) и пусконаладки трансформаторной подстанции сметчик использует специализированные монтажные и пусконаладочные сборники. Ниже приведены основные группы расценок, которые обязательно включаются в локальные сметы на ТП:

Монтаж силового оборудования (Сборник ФЕРм/ГЭСНм № 8 «Электротехнические установки»)

• Силовые трансформаторы: Для монтажа сухих или масляных трансформаторов применяются расценки отдела 01 раздела 1 сборника 8. Например, группа расценок ФЕРм08-01-001 учитывает установку трансформаторов различной мощности (до 630, 1000, 1600 кВА и более). В расценку входит перемещение трансформатора в пределах монтажной зоны, установка на направляющие, ошиновка и подготовка к пуску.
• Распределительные устройства высокого напряжения (РУ-6/10 кВ): Монтаж комплектных распределительных устройств (КРУ) или камер одностороннего обслуживания (ячеек КСО) рассчитывается по группе ФЕРм08-01-003. Здесь важно учесть количество монтируемых секций и тип выключателей (вакуумные, элегазовые или автогазовые выключатели нагрузки).
• Распределительные устройства низкого напряжения (РУ-0,4 кВ): Установка вводно-распределительных панелей (ЩО-70, ШРН и др.) также нормируется по сборнику 8. Монтаж шкафов управления, щитов учета и автоматики рассчитывается по расценкам группы ФЕРм08-01-102. О тонкостях применения этих норм читайте в статье как применять ГЭСНм 08-01-102-01 на монтаж шкафа управления.
• Шинные мосты и ошиновка: Соединение трансформатора с распределительными устройствами выполняется с помощью жестких шин или гибких связей. Монтаж шинных мостов рассчитывается по соответствующим расценкам раздела 2 сборника 8 (например, группы ФЕРм08-01-015, ФЕРм08-01-016).

Прокладка кабелей и воздушных линий

Подключение подстанции к сети требует прокладки кабельных линий (КЛ) или монтажа воздушных линий (ВЛ). При монтаже ВЛ часто используются самонесущие изолированные провода (СИП). Подбор расценок на эти работы имеет свои нюансы, которые подробно описаны в статье как составить смету на монтаж СИП: подбор расценок ФЕР и ТЕР.

Пусконаладочные работы (Сборник ФЕРп/ГЭСНп № 1 «Электротехнические устройства»)

Пусконаладка — это обязательный этап, без которого подстанция не может быть допущена к эксплуатации органами Ростехнадзора. ПНР включают в себя проверку параметров оборудования, испытание изоляции, настройку защит и имитацию аварийных режимов. Основные расценки:

• ФЕРп01-01-001 — Пусконаладочные работы силовых трансформаторов (в зависимости от мощности и напряжения).
• ФЕРп01-03-001 — Наладка автоматических выключателей и устройств релейной защиты (РЗА).
• ФЕРп01-11-011 — Испытания заземляющих устройств и измерение сопротивления контура заземления. Данные работы проводятся с использованием сертифицированных приборов, внесенных в государственный реестр средств измерений.

5. Типичные ошибки при составлении смет на подстанции и способы их предотвращения

Специфика трансформаторных подстанций как сложных электротехнических объектов часто приводит к возникновению ошибок в сметных расчетах. Неточности могут быть допущены как из-за невнимательности сметчика, так и по причине неполноты исходных проектных данных. Ниже приведены наиболее распространенные ошибки, их последствия и способы устранения.

Для минимизации рисков завышения или занижения стоимости строительства рекомендуется проводить независимый аудит сметной документации до начала строительно-монтажных работ. Это позволяет выявить скрытые ошибки, оптимизировать бюджет и гарантировать успешное прохождение проверок контролирующих органов.

6. Как заказать разработку сметы на подстанцию в Expertsmet.ru и обосновать стоимость

Разработка сметной документации на трансформаторные подстанции требует от инженера-сметчика не только безупречного владения сметными программами, но и глубокого понимания технологии электромонтажных работ. Специалисты компании Expertsmet.ru обладают многолетним опытом расчетов объектов энергетики любой сложности — от небольших мачтовых КТП до крупных распределительных подстанций промышленных предприятий.

Процесс взаимодействия с нами построен максимально прозрачно и эффективно:

1. Предоставление исходных данных: Заказчик направляет нам проектную документацию (разделы ЭС, ЭП, АС, КЖ), однолинейные схемы, спецификации оборудования и материалов, а также технические условия (ТУ) на технологическое присоединение.
2. Составление технического задания (ТЗ): Мы помогаем заказчику сформулировать четкие требования к смете: выбор нормативной базы (ФЕР, ГЭСН, ТСН), метод расчета (базисно-индексный или ресурсно-индексный), требования к детализации и форматированию документов.
3. Разработка сметных расчетов: Наши специалисты составляют локальные сметы, объектные сметы и сводный сметный расчет. Все расчеты выполняются в лицензионном программном обеспечении с использованием актуальных баз данных и индексов Минстроя.
4. Сопровождение и защита сметы: Мы не просто передаем готовые файлы заказчику, но и осуществляем полную поддержку при прохождении государственной или негосударственной экспертизы, оперативно устраняя замечания экспертов и обосновывая примененные расценки. Подробнее о процедуре согласования читайте в статье как быстро согласовать смету и пройти госэкспертизу. Требования к документам для экспертизы изложены в материале как подготовить смету для госэкспертизы без ошибок.

Чек-лист для самопроверки сметы на трансформаторную подстанцию

Перед отправкой сметы заказчику или в экспертные органы убедитесь, что в ней учтены все технологические этапы и сопутствующие затраты:

• [ ] Проверено соответствие объемов работ в смете спецификациям и чертежам проекта (марки ЭС, ЭП, АС).
• [ ] Учтены земляные работы (разработка котлована, обратная засыпка, уплотнение грунта, вывоз излишков).
• [ ] Включены затраты на устройство фундаментов (песчаная подготовка, армирование, бетонирование или монтаж блоков ФБС).
• [ ] Учтен монтаж самого здания ТП (бетонных блоков БКТП, сэндвич-панелей КТП или кирпичной кладки ЗТП).
• [ ] Включена расценка на монтаж силовых трансформаторов с указанием их точных технических характеристик (мощность, напряжение).
• [ ] Учтен монтаж распределительных устройств высокого (РУ-10/6 кВ) и низкого (РУ-0,4 кВ) напряжения.
• [ ] Включены затраты на монтаж шинных мостов, гибких связей и межшкафных соединений.
• [ ] Учтено устройство контура заземления и молниезащиты здания подстанции.
• [ ] Включена прокладка кабелей внутри ТП и внешних кабельных линий с учетом монтажа муфт.
• [ ] Добавлен локальный сметный расчет на пусконаладочные работы (ПНР) по сборнику ФЕРп № 1 (испытания трансформаторов, защит, заземления).
• [ ] Проведен конъюнктурный анализ на дорогостоящее оборудование индивидуального изготовления (трансформаторы, ячейки КСО) с предоставлением не менее 3 коммерческих предложений.
• [ ] Учтены лимитированные затраты в Сводном сметном расчете (временные здания, зимнее удорожание, непредвиденные расходы, строительный контроль).

Вопросы и ответы (FAQ)

1. Какие исходные данные нужны для составления сметы на ТП?

Для качественной разработки сметы сметчику необходим проект марки ЭС (Электроснабжение) или ЭП (Электрооборудование), включающий в себя:

• Однолинейную схему электрических соединений подстанции;
• Планы расположения электрооборудования и прокладки кабелей;
• Спецификацию оборудования, изделий и материалов;
• Опросные листы на силовые трансформаторы и распределительные устройства (ячейки КСО, панели ЩО);
• Раздел ПОС (Проект организации строительства) для учета условий производства работ, потребности в механизмах и кранах.

2. В чем разница между монтажными и пусконаладочными работами в смете на подстанцию?

Монтажные работы (сборник ФЕРм № 8) включают в себя физическую установку оборудования на фундаменты, сборку металлоконструкций, ошиновку, прокладку кабелей и подключение их к зажимам. Пусконаладочные работы (сборник ФЕРп № 1) — это комплекс инженерных испытаний, измерений и настроек, проводимых после завершения монтажа. ПНР включают проверку коэффициента трансформации, испытание изоляции повышенным напряжением, настройку релейной защиты и автоматики, а также комплексное опробование оборудования под нагрузкой.

3. Как учитывается стоимость самого трансформатора в смете?

Силовой трансформатор относится к категории «Оборудование» (а не «Материалы»). Его стоимость указывается в соответствующей графе сметы («Оборудование») и не облагается накладными расходами и сметной прибылью, которые начисляются только на фонд оплаты труда рабочих. Стоимость трансформатора определяется на основе конъюнктурного анализа рынка по фактическим прайс-листам производителей с учетом доставки до приобъектного склада и заготовительно-складских расходов (обычно 1,2% для оборудования).

4. Нужно ли составлять отдельную смету на заземление и молниезащиту подстанции?

Это зависит от требований заказчика и структуры проекта. Заземление и молниезащита могут быть выделены в отдельный локальный сметный расчет (ЛСР) или включены отдельным разделом в ЛСР на строительные или электромонтажные работы. Главное — полностью учесть все физические объемы: монтаж стальной полосы в траншее, забивку вертикальных электродов (уголков или круглых стержней), монтаж молниеприемных мачт и последующие замеры сопротивления растеканию тока контура заземления.

5. Как пересчитать смету на ТП из старой базы в новую?

Пересчет сметы из одной базы в другую (например, из ФЕР-2020 в актуальную базу ФСНБ-2022 для ресурсно-индексного метода) требует переподбора всех расценок вручную, так как коды и структура норм в новых базах претерпели существенные изменения. Использование автоматических конвертеров в сметных программах часто приводит к ошибкам и потере позиций. Подробный пошаговый алгоритм и правила этой процедуры описаны в статье как пересчитать смету в другую базу самостоятельно.
