Технические устройства на ОПО: что это такое и что к ним относится
Полное руководство по техническим устройствам на опасных производственных объектах (ОПО) в соответствии с требованиями Федерального закона № 116-ФЗ и Ростехнадзора.

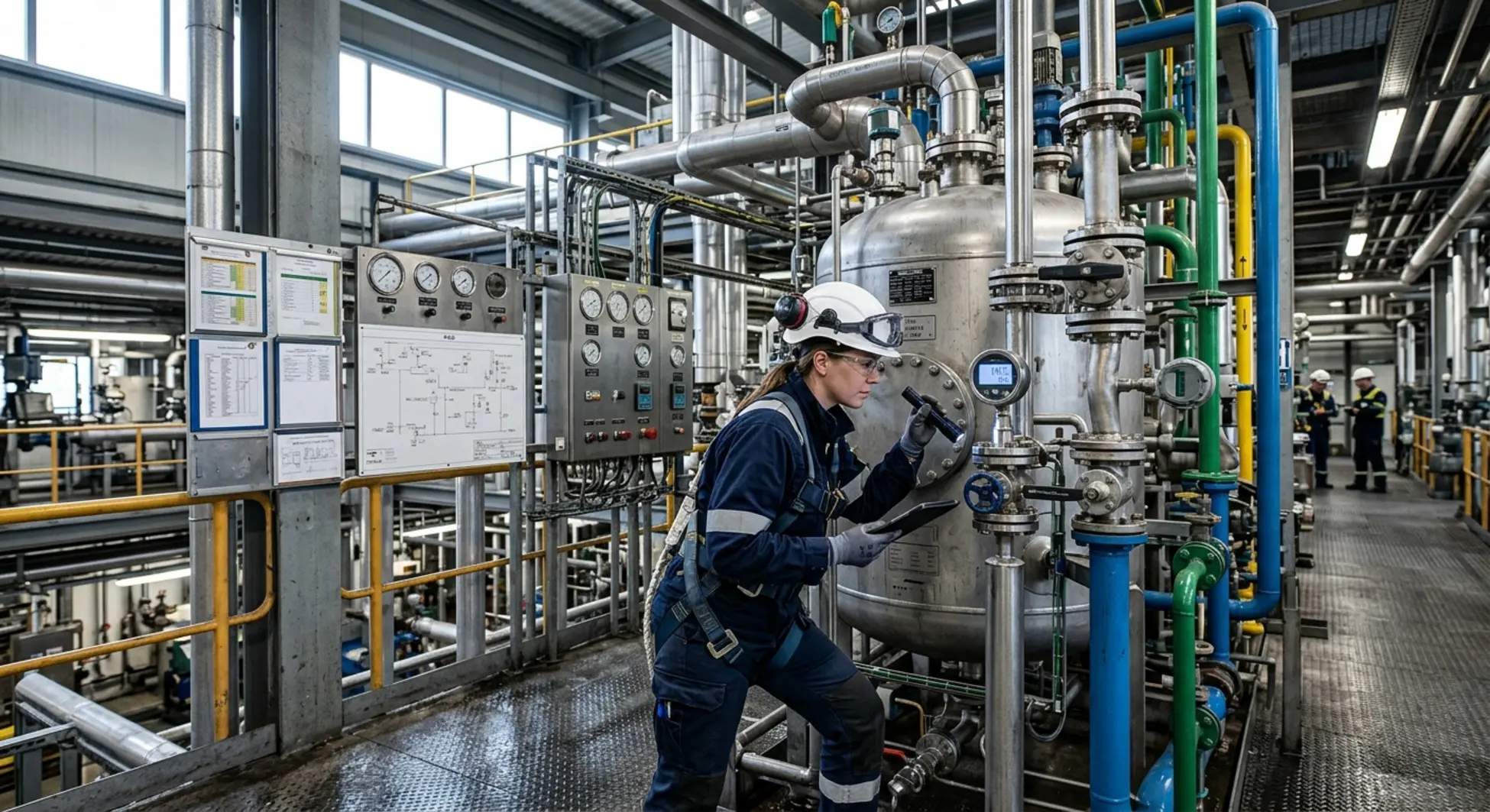

Технические устройства на ОПО — это машины, технологические комплексы, аппараты, агрегаты, приборы и системы безопасности, которые непосредственно применяются при эксплуатации опасного производственного объекта. Согласно статьям 1 и 7 Федерального закона № 116-ФЗ «О промышленной безопасности опасных производственных объектов», такие устройства играют ключевую роль в обеспечении непрерывного технологического процесса, предотвращении аварийных ситуаций и защите персонала. Понятие охватывает широкий спектр промышленного оборудования — от сосудов под давлением и грузоподъемных механизмов до специализированных систем автоматического контроля и противоаварийной защиты (ПАЗ). Разберем детально, что относится к этой категории, какие нормативные требования предъявляет Ростехнадзор и в каких случаях обязательна экспертиза промышленной безопасности (ЭПБ).
Определение: Технические устройства на ОПО представляют собой совокупность материальных активов функционального назначения (машины, аппараты, приборы, комплексы), функционирующих в составе технологической схемы опасного производственного объекта и подлежащих обязательному контролю соответствия нормам промышленной безопасности в течение всего жизненного цикла.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
Содержание статьи:
- Краткие выводы (Summary Box)
- Что такое техническое устройство на ОПО: определение по 116-ФЗ
- Что относится к техническим устройствам на ОПО (Классификация)
- Состав работ и документация при вводе в эксплуатацию ТУ
- Типичные ошибки при эксплуатации и учете ТУ
- Требования к эксплуатации и вводу в эксплуатацию ТУ
- Когда необходима экспертиза промышленной безопасности (ЭПБ) ТУ
- Отличие ТУ от зданий и сооружений на опасном объекте
- Чек-лист проверки готовности технического устройства
- Ограничения и допущения при оценке ТУ
- Часто задаваемые вопросы (FAQ)
- Контакты и экспертная поддержка
Ключевые тезисы (Summary Box)
- Законодательная база: Статьи 1 и 7 Федерального закона № 116-ФЗ определяют статус ТУ на ОПО и требования к их промышленной безопасности.
- Широкий охват: К техническим устройствам относятся насосы, компрессоры, котлы, сосуды под давлением, грузоподъемные механизмы, печи и системы ПАЗ.
- Оценка соответствия: Большинство новых ТУ подпадают под действия технических регламентов Таможенного союза (ТР ТС 010/2011, ТР ТС 032/2013 и др.).
- Экспертиза (ЭПБ): Проводится при истечении расчетного срока службы, отсутствии технического паспорта или после ликвидации аварийных повреждений.
- Разделение с недвижимостью: В отличие от зданий и сооружений, технические устройства являются движимым технологическим имуществом, монтируемым на объекте.
Что такое техническое устройство на ОПО: определение по 116-ФЗ
Промышленная безопасность опасных производственных объектов строится на строгом разграничении элементов, входящих в состав предприятия. В соответствии с Федеральным законом № 116-ФЗ «О промышленной безопасности опасных производственных объектов», под техническими устройствами понимаются машины, технологические комплексы, аппараты, приборы и агрегаты, которые задействованы непосредственно в реализации технологических регламентов. Их исправное состояние напрямую влияет на общую безопасность объекта.
Законодатель устанавливает жесткие требования к качеству и надежности таких устройств еще на этапе их проектирования и изготовления. Статья 7 закона фиксирует обязательность соблюдения требований технических регламентов, а также прохождение процедур оценки соответствия. Если техническое устройство применяется на ОПО, к нему предъявляются повышенные требования по надежности, герметичности, прочности и оснащенности средствами контроля. Ответственность за поддержание устройств в исправном состоянии несет эксплуатирующая организация в рамках производственного контроля.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.
Что относится к техническим устройствам на ОПО (Классификация)
Классификация оборудования, относимого к техническим устройствам на ОПО, базируется на отраслевой специфике предприятия (нефтехимия, металлургия, горнорудная промышленность, хранение сырья) и характере выполняемых технологических операций. В эту категорию попадают ключевые агрегаты, обеспечивающие движение рабочей среды, химические реакции, подъем грузов или создание избыточного давления.
Основными группами оборудования, признаваемыми техническими устройствами на ОПО, являются стационарные компрессорные установки, насосные агрегаты для перекачки опасных жидкостей и газов, технологические печи, ректификационные колонны, автоклавы, а также грузоподъемные краны, лифты и подъемники. Кроме того, неотъемлемой частью ТУ выступают приборы и системы контроля, управления, сигнализации и противоаварийной автоматической защиты (ПАЗ), без которых эксплуатация опасного объекта категорически запрещена нормативными документами.
Состав работ и документация при вводе в эксплуатацию ТУ
Ввод в эксплуатацию технического устройства на опасном производственном объекте требует выполнения комплекса организационных и инженерных мероприятий. Процесс сопровождается формированием полного пакета исполнительной, эксплуатационной и разрешительной документации, подтверждающей безопасность оборудования.
| Категория / Тип ТУ | Основные критерии отнесения | Обязательная документация | Нормативная база |
|---|---|---|---|
| Оборудование под давлением | Котлы, сосуды, трубопроводы с избыточным давлением среды свыше 0,07 МПа. | Паспорт ТУ, сертификат/декларация ТР ТС 032/2013, инструкция по монтажу и эксплуатации. | ФНП «Правила промышленной безопасности оборудования, работающего под избыточным давлением». |
| Грузоподъемные механизмы (ГПМ) | Краны мостовые, башенные, портальные, подъемники, вышки, лифты на ОПО. | Паспорт крана, сертификат ТР ТС 010/2011, проект установки, результаты пусконаладки. | ФНП «Правила безопасности опасных производственных объектов, использующих подъемные сооружения». |
| Технологические насосы и компрессоры | Перекачка взрывопожароопасных, токсичных и агрессивных сред в составе установок. | Паспорт завода-изготовителя, руководство по эксплуатации, акты гидравлических испытаний. | ФНП в области химической, нефтехимической и нефтеперерабатывающей промышленности. |
| Системы контроля и ПАЗ | Датчики давления, температуры, загазованности, контроллеры блокировок. | Паспорта средств измерений, свидетельства о поверке, принципиальные электрические схемы. | Общие правила взрывобезопасности для взрывопожароопасных химических производств. |
Типичные ошибки при эксплуатации и учете ТУ
В практике надзорной деятельности Ростехнадзора регулярно фиксируются нарушения, связанные с ненадлежащим оформлением или эксплуатацией технических устройств. Предотвращение этих ошибок позволяет избежать крупных штрафов, приостановки деятельности предприятия и аварийных ситуаций.
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
| Типичная ошибка | Последствия для предприятия | Как проверить и исправить |
|---|---|---|
| Эксплуатация ТУ с истекшим расчетным сроком службы без ЭПБ | Штрафы по ст. 9.1 КоАП РФ, предписание о приостановке работы оборудования, риск аварии. | Провести аудит паспортов оборудования, заказать экспертизу промышленной безопасности (ЭПБ) у аккредитованной организации. |
| Отсутствие технического паспорта завода-изготовителя | Невозможность доказать соответствие нормам безопасности, отказ в регистрации в реестре ОПО. | Восстановить паспорт через дубликат от завода или путем проведения диагностического обследования и разработки нового документа. |
| Применение импортного оборудования без сертификата ТР ТС | Незаконность эксплуатации на территории РФ, административная ответственность, конфискация. | Оформить сертификат или декларацию соответствия требованиям технических регламентов Таможенного союза до начала пусконаладки. |
| Отсутствие производственного контроля и плановых освидетельствований | Пропуск скрытых дефектов, износ узлов, развитие коррозионных процессов и трещин. | Утвердить график технического обслуживания, планово-предупредительного ремонта и регулярных технических освидетельствований. |
Требования к эксплуатации и вводу в эксплуатацию ТУ
Эксплуатация технических устройств на опасных производственных объектах регламентируется отраслевыми федеральными нормами и правилами (ФНП). Предприятие обязано обеспечить содержание оборудования в исправном состоянии, проводить своевременное техническое обслуживание, диагностику, текущий и капитальный ремонт. Работники, обслуживающие данные устройства, должны иметь соответствующую квалификацию и пройти обязательную аттестацию в области промышленной безопасности.
Перед пуском в работу вновь смонтированное или реконструированное техническое устройство проходит обязательные этапы: входной контроль качества монтажа, пусконаладочные испытания, комплексное опробование под нагрузкой и подписание акта приемки комиссией. Для отдельных категорий оборудования (например, сосудов под давлением и грузоподъемных кранов) требуется проведение первичного технического освидетельствования инспектором Ростехнадзора или ответственным специалистом эксплуатирующей организации в зависимости от требований действующих ФНП.
Когда необходима экспертиза промышленной безопасности (ЭПБ) ТУ
Экспертиза промышленной безопасности технических устройств — это процедура оценки соответствия оборудования требованиям промышленной безопасности, результаты которой оформляются в виде официального заключения, регистрируемого в реестре Ростехнадзора. Необходимость проведения ЭПБ строго регламентирована законодательством.
Основными основаниями для проведения ЭПБ технического устройства являются: истечение расчетного срока службы, указанного в техническом паспорте изготовителя; отсутствие в документации данных о сроке службы при условии, что фактическая наработка превышает 20 лет; проведение восстановительного ремонта после аварии или инцидента на ОПО, связанных с деформацией несущих элементов. Если устройство успешно прошло ЭПБ, в заключении устанавливается новый срок его безопасной эксплуатации.
Отличие ТУ от зданий и сооружений на опасном объекте
При идентификации опасного производственного объекта и ведении государственного реестра ОПО важно четко разграничивать понятия «техническое устройство» и «здание (сооружение)», так как к ним применяются разные нормы технического регулирования и надзора.
Здания и сооружения представляют собой строительные объекты недвижимости (цехи, эстакады, резервуарные парки, фундаменты), возведенные по проектной документации капитального строительства. Они подпадают под действие Градостроительного кодекса РФ и технических регламентов о безопасности зданий и сооружений. В свою очередь, технические устройства — это технологическое оборудование, машины и аппараты, которые монтируются *внутри* этих зданий или на открытых площадках. ТУ являются движимым имуществом, подлежащим демонтажу, перестановке и замене в процессе модернизации производства.
Чек-лист проверки готовности технического устройства
Для самостоятельной оценки готовности технического устройства к эксплуатации на опасном производственном объекте используйте следующий чек-лист:
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
- Наличие оформленного технического паспорта завода-изготовителя с отметками о приемке ОТК.
- Наличие действующего сертификата или декларации о соответствии требованиям ТР ТС (010/2011, 032/2013 и др.).
- Наличие руководства (инструкции) по эксплуатации на русском языке.
- Соответствие фактического срока службы нормативному периоду (или наличие действующего заключения ЭПБ при его истечении).
- Наличие укомплектованного комплекта контрольно-измерительных приборов, предохранительной арматуры и систем ПАЗ.
- Прохождение первичного или периодического технического освидетельствования (гидравлические испытания, неразрушающий контроль).
- Наличие аттестованного персонала для обслуживания данного вида оборудования.
- Включение сведений об оборудовании в систему производственного контроля предприятия.
Ограничения и допущения при оценке ТУ
Настоящая статья носит информационно-методический характер. При оценке конкретного оборудования необходимо учитывать отраслевую специфику объекта, действующие на момент проверки редакции Федеральных норм и правил в области промышленной безопасности, а также индивидуальные проектные решения. Экспертиза технического состояния должна выполняться исключительно специализированными организациями, имеющими действующую лицензию Ростехнадзора на проведение ЭПБ и штат аттестованных экспертов.
Часто задаваемые вопросы (FAQ)
Что по закону 116-ФЗ считается техническим устройством, применяемым на опасном производственном объекте?
По закону 116-ФЗ техническим устройством признается машина, технологический комплекс, аппарат, агрегат или прибор безопасности, который непосредственно участвует в технологическом процессе на опасном производственном объекте и от исправности которого зависит безаварийность работы.
Какие категории оборудования и механизмов относятся к ТУ на ОПО, а какие — нет?
К ТУ относятся котлы, сосуды под давлением, насосы, компрессоры, грузоподъемные механизмы и системы ПАЗ. К ТУ не относятся общестроительные конструкции (стены, фундаменты, кровля), офисная оргтехника, автомобильный транспорт общего назначения и инженерные сети водоснабжения, не связанные напрямую с технологическим процессом ОПО.
В каких случаях для технического устройства на ОПО обязательно проведение экспертизы промышленной безопасности?
ЭПБ обязательна при истечении расчетного срока службы ТУ, при отсутствии в эксплуатационной документации данных о сроке службы (если наработка превышает 20 лет), а также после проведения восстановительного ремонта после аварии или инцидента.
Чем техническое устройство отличается от здания и сооружения в составе ОПО по требованиям Ростехнадзора?
Техническое устройство — это технологическое оборудование и машины (движимое имущество), регулируемые нормами промбезопасности и ТР ТС. Здание или сооружение — это объекты капитального строительства (недвижимость), регулируемые градостроительным законодательством.
Можно ли применять на ОПО техническое устройство иностранного производства без паспорта завода-изготовителя?
Применение оборудования без технического паспорта завода-изготовителя и без сертификата (декларации) соответствия ТР ТС на опасном производственном объекте запрещено. Перед пуском в работу необходимо восстановить техническую документацию или провести процедуру признания соответствия.
Какой порядок ввода в эксплуатацию и учета ТУ в органах Ростехнадзора действует в РФ?
Порядок включает монтаж, пусконаладку, проверку наличия паспорта и сертификатов, проведение технического освидетельствования и оформление акта готовности. Для отдельных видов оборудования (например, кранов и крупных сосудов) предусмотрена регистрация в территориальных органах Ростехнадзора или ведомственный учет.
