Технологическая карта на погрузочно-разгрузочные работы автокраном: состав, расчет опасной зоны
Профессионально разработанная технологическая карта на погрузочно-разгрузочные работы автокраном (также применяются термины техкарта на погрузочно-разгрузочные работы автокраном, технологическая карта крана и ТК на ПРР автокраном) представляет собой ключевой организационно-технологический документ. Он регламентирует порядок безопасного перемещения грузов, требования к подготовке площадки, схемы строповки и точные границы опасных зон при эксплуатации грузоподъемных сооружений.
Технологическая карта (ТК) на погрузочно-разгрузочные работы автокраном — это организационно-технологический документ, регламентирующий последовательность операций, схемы строповки, границы опасных зон и требования безопасности при перемещении грузов мобильным краном на строительной площадке или промышленном объекте.
Ключевые выводы (Summary Box)
- Технологическая карта является обязательным документом для безопасного ведения погрузочно-разгрузочных работ с использованием автомобильных кранов.
- В отличие от масштабного проекта производства работ кранами (ППРк), ТК разрабатывается для конкретного типа типовых операций или отдельного элемента объекта.
- Расчет границ опасной зоны учитывает максимальный вылет стрелы, габариты перемещаемого груза и возможный разлет предметов при падении.

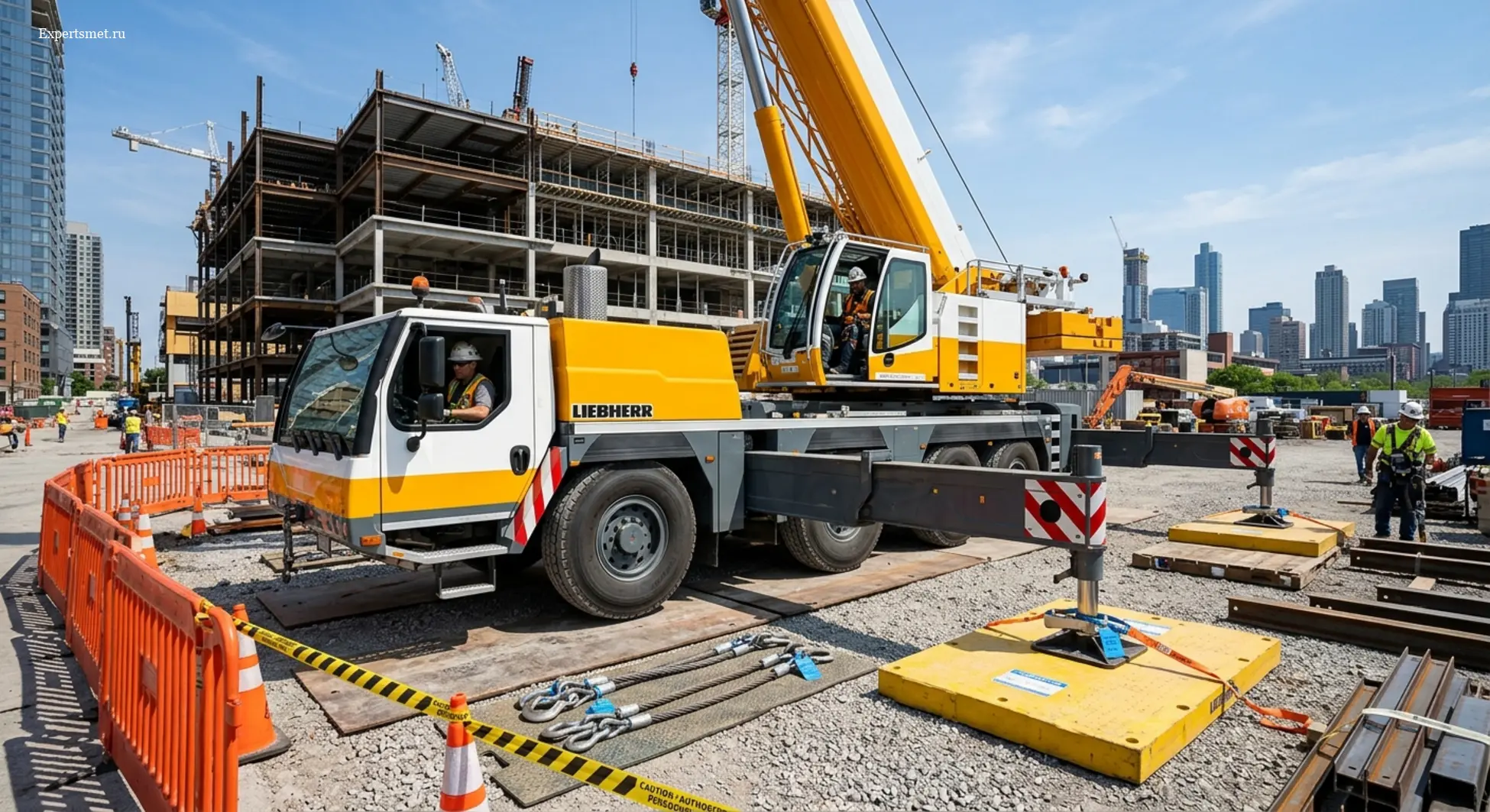

- Особое внимание в техкарте уделяется подготовке основания, установке крана на выносные опоры (аутригеры) и проверке съемных грузозахватных приспособлений.
- Соблюдение регламента ТК исключает аварийные ситуации, простой дорогостоящей техники и штрафные санкции со стороны контролирующих органов.
Содержание статьи
- Назначение и область применения техкарты
- Состав и структура технологической карты
- Расчет опасной зоны работы автомобильного крана
- Схемы строповки и подбора грузозахватных приспособлений
- Отличия ТК на ПРР от проекта производства работ кранами (ППРк)
- Требования безопасности и организация площадки по нормам
- Таблица этапов разработки и состава документов
- Таблица типовых ошибок при разработке и их последствий
- Чек-лист проверки готовности к погрузочно-разгрузочным работам
- Ограничения и допущения при проектировании
- Часто задаваемые вопросы (FAQ)
Назначение и область применения техкарты
Выполнение строительно-монтажных и погрузочно-разгрузочных операций с применением грузоподъемных сооружений (ГПС) относится к категории работ повышенной опасности. Современная технологическая карта на автокран призвана систематизировать все инженерные решения, снизить риски возникновения аварий, повреждения конструкций или причинения вреда здоровью работающего персонала. Без детально проработанной документации ни один ответственный за безопасное производство работ не имеет права допускать технику к эксплуатации на объекте.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
Область применения таких документов охватывает широкий спектр задач: от разгрузки строительных материалов (железобетонных изделий, металлопроката, паллетов с кирпичом) на приобъектных складах до подачи технологического оборудования в проектное положение внутри строящихся зданий. Качественная разработка ТК на работу крана учитывает грузовысотные характеристики конкретной машины, несущую способность грунта на площадке, а также стесненность условий городской застройки или действующего промышленного предприятия.
Состав и структура технологической карты
Стандартная структура документ разрабатывается в строгом соответствии с действующими регламентами в области промышленной безопасности и строительного производства. В состав качественной технологической карты входит несколько взаимосвязанных разделов, каждый из которых несет определенную техническую и юридическую нагрузку. Нарушение логики построения документа может привести к отказу в его согласовании службой строительного контроля заказчика.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.
Первый раздел обычно содержит общие положения, нормативные ссылки и технические характеристики используемого автокрана. Далее описывается подготовительный этап, включающий геодезическую разбивку осей, проверку подъездных путей и подготовку рабочей площадки. Центральными частями являются технологический регламент выполнения операций, схемы строповки грузов, указания по выбору съемных грузозахватных приспособлений (СГП) и расчеты опасных зон для людей и техники.
Расчет опасной зоны работы автомобильного крана
Одним из важнейших разделов, составляющих основу безопасности, является расчет опасной зоны автокрана. Под границей опасной зоны понимается пространство, в пределах которого существует потенциальная угроза падения груза, элементов стрелового оборудования или строительных конструкций. Правильное определение этого периметра позволяет исключить нахождение людей и посторонних механизмов в зоне риска.
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
Классическая методика расчета радиуса опасной зоны при работе крана ($R_{оп}$) учитывает максимальный вылет стрелы ($R_{max}$), половину максимального габарита перемещаемого груза ($0.5 \times L_{груза}$), максимальный радиус отлета груза при его падении ($S_{разлета}$) и высоту подъема. Математическая модель выглядит следующим образом: $R_{оп} = R_{max} + 0.5 \times L_{груза} + S_{разлета}$. Все полученные значения обязательно наносятся на генеральный план строительной площадки в масштабе с указанием мест установки защитных ограждений и сигнального освещения в темное время суток.
Схемы строповки и подбора грузозахватных приспособлений
Безопасное перемещение грузов кранами невозможно без предварительного проектирования надежных схем строповки. В текстовой и графической частях техкарты приводятся детализированные чертежи обвязки и зацепки каждого типа перемещаемых элементов: от стандартных железобетонных плит перекрытия до нестандартного технологического оборудования сложной геометрической формы. Каждая схема должна исключать возможность смещения, выскальзывания или опрокидывания груза в процессе подъема и транспортировки.
Параллельно осуществляется подбор съемных грузозахватных приспособлений (СГП): канатных, цепных или текстильных стропов, траверс, захватов и монтажных скоб. В тексте документа приводятся расчеты грузоподъемности ветвей стропов с учетом угла наклона к вертикали, а также указываются требования к маркировке, клеймению и периодическому осмотру таких приспособлений перед началом каждой смены.
Отличия ТК на ПРР от проекта производства работ кранами (ППРк)
На практике специалисты часто путают два ключевых документа: технологическую карту и проект производства работ кранами. Проект производства работ кранами (ППРк) — это комплексный документ, разрабатываемый на весь объект капитального строительства или его крупный пусковой комплекс. Он охватывает все грузоподъемные механизмы на площадке, увязывает их работу между собой, определяет зоны совмещенных работ и общую логистику.
В свою очередь, ТК на ПРР автокраном носит локальный, узкоспециализированный характер. Она детально описывает повторяющуюся или типовую операцию (например, разгрузку длинномеров с арматурой или подачу бетонной смеси бадьей), фокусируясь на пошаговых действиях машиниста, стропальщиков и производителя работ. Зачастую технологическая карта является составной частью общего ППРк, детализируя отдельные технологические узлы.
Требования безопасности и организация площадки по нормам
Организация погрузочно-разгрузочной площадки требует строгого соблюдения геодезических и прочностных параметров. Основание, на которое устанавливаются выносные опоры автокрана (аутригеры), должно иметь достаточную несущую способность. В случае слабых или насыпных грунтов в техкарте прописывается обязательное применение инвентарных подкладок, дорожных плит или устройство специальной щебеночной подготовки.
Особые требования предъявляются к размещению техники вблизи естественных выемок и котлованов. Минимальное расстояние от основания выносных опор крана до бровки ненасыпного откоса незакрепленного котлована рассчитывается в зависимости от глубины выемки и типа грунта (песок, суглинок, глина). Также в документе прописываются жесткие ограничения на производство работ в охранных зонах воздушных линий электропередачи (ЛЭП), необходимость оформления наряда-допуска и назначения сигнальщиков.
Состав работ, этапы разработки и комплектность документов
Ниже представлена таблица, отражающая основные этапы разработки технологической карты, состав необходимых исходных данных и комплектность итоговой документации для согласования.
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
| Этап работ | Состав мероприятий и проверок | Нормативное основание / Источник |
|---|---|---|
| 1. Сбор исходных данных | Изучение паспорта крана, геодезии участка, габаритов и массы грузов. | Техническая документация изготовителя ГПС |
| 2. Расчетно-аналитический | Расчет грузовысотных характеристик, давления на аутригеры, радиуса опасных зон. | Федеральные нормы и правила в области ПС |
| 3. Графическое оформление | Разработка стройгенплана стоянки крана, схем строповки, разрезов и узлов. | СП 48.13330.2019 «Организация строительства» |
| 4. Согласование и утверждение | Проверка службой главного инженера, охраной труда и утверждение заказчиком. | Внутренний регламент организации |
Типовые ошибки при разработке ТК и их последствия
Анализ проектной практики показывает наличие типичных ошибок, допускаемых при составлении технологических карт на подъемные сооружения. В таблице ниже приведены основные недочеты, их влияние на безопасность и методы превентивной проверки.
| Типовая ошибка | Возможные последствия | Способ проверки и устранения |
|---|---|---|
| Игнорирование несущей способности грунта под аутригерами | Провалы выносных опор, опрокидывание автокрана | Расчет давления на грунт и обязательное указание инвентарных подкладок |
| Некорректный расчет радиуса опасной зоны | Нахождение людей в зоне возможного падения груза | Пересчет по формуле с учетом высоты подъема и разлета обломков |
| Отсутствие привязки к конкретной марке крана | Превышение допустимого грузового момента при работе на максимальном вылете | Использование заводских грузовысотных характеристик конкретной модели |
| Применение неадаптированных схем строповки | Выскальзывание или деформация перемещаемой конструкции | Разработка индивидуальных чертежей строповки для нестандартных грузов |
Чек-лист проверки готовности к погрузочно-разгрузочным работам
Перед началом фактического выполнения операций ответственным лицам необходимо выполнить исчерпывающую проверку по специальному регламенту. Представленный ниже чек-лист позволяет минимизировать риски возникновения аварийных инцидентов на строительной площадке.
- Проверено наличие и актуальный статус утвержденной технологической карты (ТК) или ППРк на рабочем месте.
- Проведена проверка удостоверений машиниста крана, стропальщиков и инженерно-технического работника, ответственного за безопасное производство работ.
- Осуществлен визуальный осмотр рабочей площадки: отсутствие просадок грунта, соблюдение безопасных расстояний до бровки котлованов и инженерных сетей.
- Выполнена проверка исправности и наличия действующих клейм/бирж на съемных грузозахватных приспособлениях (СГП) и таре.
- Проверено состояние ограничителей, указателей грузоподъемности и систем безопасности самого автомобильного крана.
- Установлены инвентарные подкладки под все выносные опоры (аутригеры) с учетом рекомендаций техкарты.
- Выставлены временные защитные ограждения и предупреждающие знаки по всему периметру расчетной опасной зоны.
- Проведен обязательный первичный и целевой инструктаж по охране труда с записью в соответствующем журнале.
Ограничения и допущения при проектировании
Разработка технологической карты базируется на исходных данных, предоставляемых заказчиком строительства (геологические изыскания, генплан, спецификации грузов). В случаях, когда фактические грунтовые условия на площадке отличаются от проектных изысканий (например, обнаружены подземные пустоты, слабые линзы или техногенные грунты), стандартные расчеты давления выносных опор теряют свою актуальность и требуют внесения оперативных корректировок.
Кроме того, разработчики техкарт исходят из штатных метеорологических условий (скорость ветра, температура воздуха в пределах паспортных ограничений крана). При ухудшении погодных условий (сильный порывистый ветер свыше допустимого паспортом значения, ледяной дождь, туман с ограничением видимости) выполнение погрузочно-разгрузочных работ по стандартной технологической карте категорически запрещается до стабилизации обстановки.
Часто задаваемые вопросы (FAQ)
Чем отличается технологическая карта (ТК) на ПРР автокраном от проекта производства работ кранами (ППРк)?
Технологическая карта детализирует порядок выполнения конкретной повторяющейся операции или работы с определенным типом груза, в то время как проект производства работ кранами (ППРк) охватывает весь строительный объект в целом, координируя работу нескольких подъемных сооружений и увязывая их с общим графиком строительства.
Как рассчитать радиус опасной зоны работы автомобильного крана при разработке техкарты?
Расчет выполняется по стандартной формуле $R_{оп} = R_{max} + 0.5 \times L_{груза} + S_{разлета}$, где учитывается максимальный вылет стрелы крана, половина максимальной длины или габарита перемещаемого груза, а также возможный разлет элементов при аварийном падении с учетом высоты подъема.
Какие обязательные разделы и графические схемы должна содержать технологическая карта на погрузочно-разгрузочные работы автокраном?
ТК должна содержать пояснительную записку с техническими характеристиками крана, расчеты нагрузок и опасных зон, указания по подготовке площадки, а также графические чертежи: стройгенплан стоянки автокрана, схемы строповки грузов с указанием углов наклона ветвей и схемы складирования.
Кто имеет право разрабатывать и утверждать ТК на погрузочно-разгрузочные работы краном на объекте?
Разработку технологических карт имеют право осуществлять специализированные проектные или технологические организации, а также профильные инженерные подразделения строительных компаний, обладающие соответствующей квалификацией. Утверждает документ технический руководитель или главный инженер подрядной организации.
Какое минимальное расстояние должно быть от выносных опор автокрана до бровки траншеи или котлована по нормам?
Минимальное расстояние зависит от глубины выемки грунта и его физико-механических свойств (тип грунта: песчаный, глинистый, насыпной). Точные значения определяются нормативными таблицами правил безопасности и обязательно проверяются расчетом на устойчивость откоса при установке аутригеров.
