Тепловизионное обследование зданий и сооружений
Тепловизионная съемка зданий фиксирует распределение температуры поверхности и помогает обнаружить температурные аномалии, потенциальные теплопотери, мостики холода и возможные места промерзания. Достоверность результатов зависит от погоды, подготовки объекта, характеристик поверхностей и соблюдения согласованной методики. Термограмма показывает температурную картину, но сама по себе не устанавливает точную причину дефекта и не заменяет комплексное обследование.
Тепловизионное обследование здания — инструментальное обследование поверхностей с помощью тепловизора, при котором фиксируют распределение температуры и анализируют термограммы для выявления температурных аномалий. Результаты оценивают с учетом условий съемки и других данных об объекте.
Ключевые выводы
- Тепловизор отображает температуру поверхности, а не непосредственно количество тепла, проходящего через конструкцию.
- Съемка помогает локализовать зоны, требующие проверки: стыки, углы, оконные примыкания, участки фасада и кровли.
- Для интерпретации нужны сведения о погоде, температуре внутри помещений, материалах и режиме эксплуатации.
- Одна термограмма не доказывает, чем вызвана аномалия и какова фактическая величина теплопотерь.
- В отчете должны быть идентифицируемые изображения, условия съемки, описание наблюдений и оговорки по ограничениям метода.
Содержание
- Что показывает тепловизионная съемка
- Фасад, кровля и другие конструкции
- Когда проводить обследование и как подготовиться
- Этапы работ и отчет
- Цена и выбор объема обследования
- Ограничения метода
- Чек-лист
- Частые вопросы
Что показывает тепловизионная съемка здания
Тепловизионный контроль зданий основан на регистрации инфракрасного излучения поверхностей и визуализации различий их температуры. На термограмме неоднородные области могут быть связаны с особенностями конструкции, теплопередачей, движением воздуха, влажностью или внешним нагревом. Специалист сопоставляет изображение с обычной фотографией, осмотром, сведениями об объекте и параметрами измерений. Поэтому обследование тепловизором — это не просто получение цветных снимков, а работа по сбору и анализу данных.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
При благоприятных условиях тепловизионная диагностика помогает обнаружить участки неоднородного утепления, возможные мостики холода, неплотности в стыках и примыканиях, а также зоны с подозрительным температурным режимом. Она полезна при жалобах на холодные стены, сквозняки, локальное охлаждение поверхностей или неравномерную работу отопления. Термограмма помогает определить, где нужна дополнительная проверка, но не всегда позволяет различить, например, дефект утеплителя и влияние воздушного потока.
Фасад, кровля и обследование ограждающих конструкций

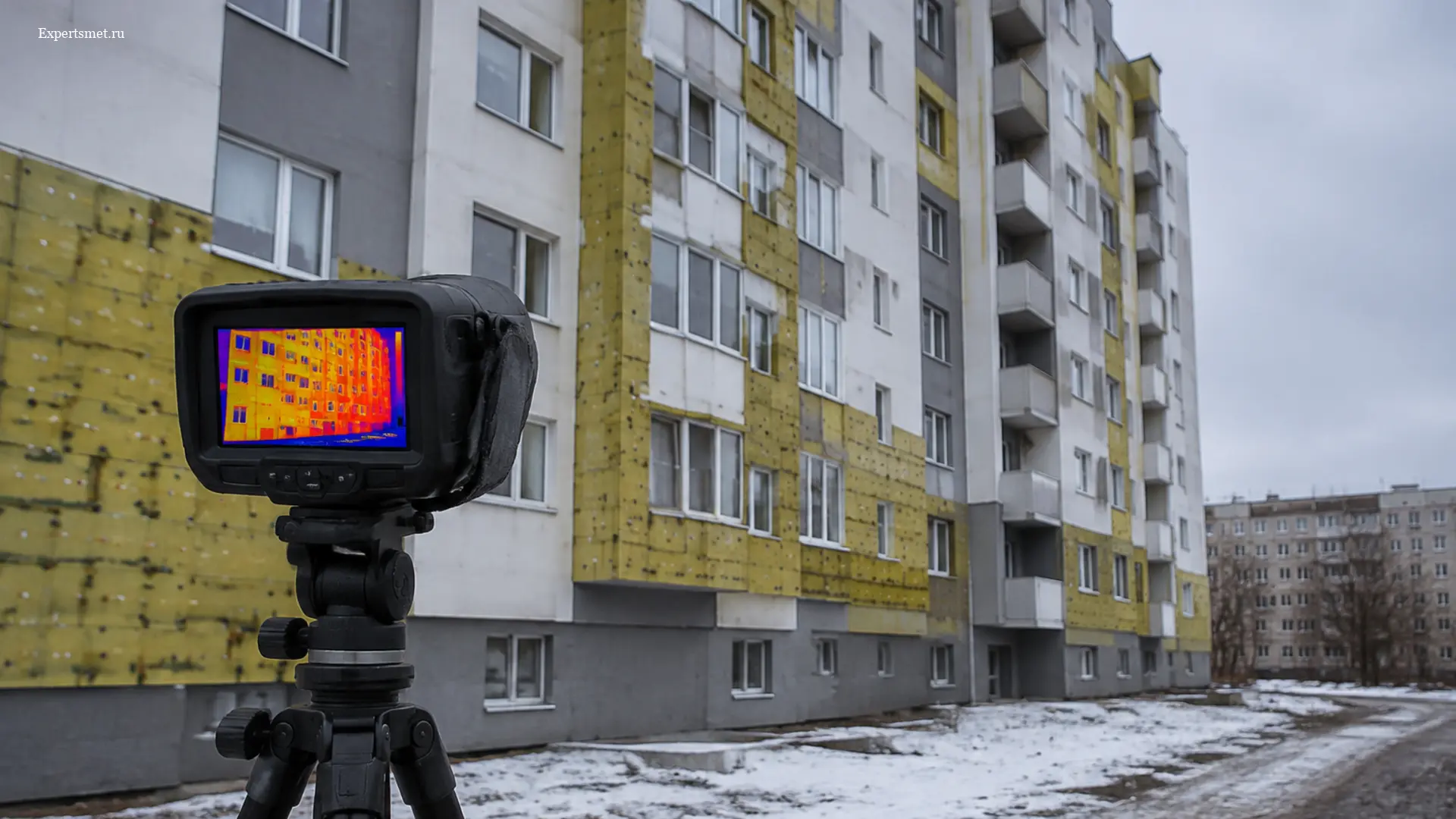

Обследование тепловизором фасада проводят снаружи, изнутри либо с обеих сторон — выбор зависит от задачи, доступности поверхностей и условий на объекте. Тепловизионная съемка фасада может показать температурную неоднородность в зонах межпанельных швов, углов, перемычек, оконных откосов и сопряжений разных материалов. Для корректного сопоставления снимков фиксируют расположение точки съемки и участок здания. Если фасад освещался солнцем или намок, нагрев и испарение влаги могут изменить картину.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.
Тепловизионное обследование кровли требует учета конструкции покрытия, доступа к поверхности, наличия воздушных прослоек и режима эксплуатации чердака или технического этажа. Съемка может помочь заметить нетипичные температурные области, однако по ней нельзя автоматически заключить, что кровля протекает или утеплитель поврежден. Для такой гипотезы понадобятся визуальная проверка, данные о влажности и конструктивном составе, а при необходимости — другие обследования. Для оценки здания целиком обычно рассматривают не только фасад и крышу, но также перекрытия, окна, двери и сопряжения элементов.
Типовые элементы обследования и содержание результатов| Этап или объект | Что выполняют | Что отражают в результатах |
|---|---|---|
| Подготовка | Уточняют задачу, границы объекта, доступ и исходные сведения | Цель, перечень зон и ограничения доступа |
| Фасад и наружные стены | Снимают доступные участки и характерные узлы | Термограммы, фотографии, расположение зоны наблюдения |
| Внутренние поверхности | Осматривают стены, углы, проемы и примыкания | Наблюдаемые аномалии и сведения о помещении |
| Кровля и перекрытия | Проводят съемку в пределах согласованного доступа | Изображения участков и необходимые оговорки |
| Камеральный анализ | Сопоставляют изображения с условиями и исходными данными | Выводы, рекомендации по дополнительной проверке |
| Отчет | Систематизируют материалы обследования | Описание объекта, условий, термограмм и заключений |
Когда проводить обследование и как подготовить объект
Наиболее информативна съемка, когда между внутренними и наружными условиями есть достаточная и устойчивая разница температур, позволяющая выявить неоднородности на поверхностях. Универсальное значение перепада для любого здания и любой задачи здесь приводить некорректно: требуемые условия определяют по применяемой методике, типу конструкции, режиму отопления и цели обследования. Обычно обследование ограждающих конструкций планируют в холодный период, но календарный сезон сам по себе не гарантирует пригодность погоды.
На внешнюю термограмму влияют прямое солнце и недавний солнечный нагрев, осадки, мокрая поверхность, ветер и резкие перемены погоды. В помещении на картину могут влиять открытые окна, интенсивное проветривание, работа обогревателей, вентиляции и локальных источников тепла. До выезда согласуют режим эксплуатации здания и перечень помещений. Для поиска холодных зон полезно обеспечить доступ к стенам, оконным откосам и углам, не закрытым мебелью или плотными шторами; при этом нельзя менять режим объекта непосредственно перед съемкой без согласования со специалистом.
Этапы работ и отчет по тепловизионному обследованию
Работа начинается с уточнения задачи: требуется проверить квартиру, частный дом, отдельный фасад или весь объект, исследовать жалобу жильцов либо собрать данные для энергоаудита. Затем согласуют состав участков, доступ, сроки и формат результата. Заказчику полезно заранее передать планы, сведения о материалах и утеплении, данные о ремонте, описание обнаруженных проблем и фотографии. Если часть исходных данных отсутствует, это отмечают в программе и отчете, чтобы выводы не выглядели точнее, чем позволяет фактическая информация.
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
На объекте выполняют визуальный осмотр и съемку, фиксируют условия измерений и положение обследованных зон. Далее специалист анализирует термограммы, проверяет, не объясняются ли особенности изображения отражением, разной излучательной способностью материалов или внутренними потоками воздуха. Отчет по тепловизионному обследованию обычно включает описание объекта и задачи, условия работ, перечень обследованных участков, термограммы с привязкой к обычным фотографиям, комментарии и выводы. Рекомендации должны указывать, что именно целесообразно проверить или уточнить, а не подменять подтверждение причины дефекта.
Цена тепловизионного обследования и выбор объема работ
Цена тепловизионного обследования зависит от площади и конфигурации объекта, числа помещений или фасадов, высоты и доступности участков, удаленности, требуемого состава отчета и необходимости повторного выезда. На стоимость также влияет задача: съемка одной проблемной стены, обследование квартиры и комплексное обследование здания — разные объемы работ. Поэтому корректное предложение формируют после получения адреса, планов или описания объекта и понимания, нужен ли осмотр только изнутри либо также снаружи.
При сравнении предложений важно сопоставлять не только итоговую сумму. Уточните число и тип обследуемых зон, фиксируются ли условия съемки, включены ли камеральная обработка, фотографии, выводы и рекомендации, в каком формате передают материалы. Самая низкая цена может соответствовать ограниченной съемке без анализа или подробного отчета; это не обязательно недостаток, если задача узкая и такой результат подходит заказчику. Для использования результатов при приемке, споре или проектировании заранее согласуйте требования к документу и проверяйте, какие выводы метод позволяет сделать в конкретной ситуации.
Типовые ошибки при заказе и интерпретации термографии| Ошибка | Возможное последствие | Как проверить или предотвратить |
|---|---|---|
| Съемка при неподходящей погоде | Температурный рисунок может быть искажен внешним нагревом или погодным воздействием | Уточнить и зафиксировать погодные условия; согласовать перенос при необходимости |
| Не учтен режим отопления и проветривания | Сравнение участков становится затруднительным | Передать сведения о режиме помещений и согласовать подготовку |
| Вывод о причине только по цвету термограммы | Можно ошибочно приписать аномалию дефекту конструкции | Требовать пояснение с учетом фото, условий и других наблюдений |
| Не указаны границы обследования | Ожидания заказчика не совпадают с фактическим объемом | Зафиксировать зоны, помещения и стороны здания в задании |
| Отсутствует привязка снимка к объекту | Трудно найти участок и использовать материал при ремонте | Проверить наличие обычных фотографий, подписей и описания расположения |
| Термограмму считают доказательством теплопотерь | Качественное наблюдение принимают за количественную оценку | Отделять выявление аномалии от расчета теплопередачи и причины дефекта |
Ограничения метода: что нельзя подтвердить одной термограммой
Тепловизор измеряет излучение поверхности и отображает расчетную температурную картину с учетом настроек и свойств материала. Отражающие поверхности, например стекло и металл, могут показывать отраженное излучение окружающих объектов; материалы с разной излучательной способностью также выглядят неодинаково. Конвекция и лучистый обмен внутри помещения способны создавать пятна, не связанные напрямую с дефектом стены. Поэтому важны настройки прибора, корректная съемка, контекст и профессиональная интерпретация, а не только палитра изображения.
Без исходных данных и дополнительных проверок нельзя надежно установить по одной термограмме точную причину промерзания, фактическую величину теплопотерь, наличие скрытого увлажнения или состояние утеплителя внутри конструкции. Нельзя также автоматически переносить результаты одного участка на все здание. Если вопрос требует количественной оценки, подтверждения состава конструкции или решения о ремонте, термографию дополняют осмотром, измерениями и расчетами, выбранными под конкретную задачу. Перечень применимых требований следует устанавливать для объекта и цели работ; точные нормативные критерии не следует подменять универсальными значениями.
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
Тепловизионное обследование для энергоаудита может служить частью сбора данных, но не является самостоятельной оценкой энергопотребления здания. Аналогично тепловизионное обследование квартиры или съемка дома помогают локализовать проблемные зоны, однако результат не заменяет техническое обследование, когда нужно оценить состояние конструкций в целом. Если требуется оценка технического состояния, можно дополнительно ознакомиться с материалом о техническом обследовании зданий и визуальном осмотре.
Чек-лист заказчика перед обследованием
- Сформулировать цель: найти холодные зоны, обследовать фасад, кровлю, квартиру или весь объект.
- Согласовать границы работ, доступные поверхности и помещения, которые войдут в отчет.
- Передать планы, сведения о материалах, утеплении, ремонте и режиме эксплуатации здания.
- Описать симптомы: где ощущается холод, появляются сквозняки или наблюдается конденсат.
- Уточнить требования к погодным условиям и возможность переноса съемки.
- Согласовать подготовку помещений, включая доступ к окнам, углам и наружным стенам.
- Проверить, что отчет будет содержать условия съемки, привязанные изображения и ограничения выводов.
- Уточнить заранее, какие дополнительные измерения нужны, если требуется подтвердить причину дефекта.
Частые вопросы
Что показывает тепловизионная съемка здания?
Она показывает распределение температуры поверхностей и помогает заметить неоднородные зоны. Такие участки могут быть связаны с мостиками холода, стыками, особенностями утепления или движением воздуха, но интерпретировать их нужно с учетом условий съемки и других данных.
Когда лучше проводить тепловизионное обследование здания?
Обычно его планируют на период, когда температурная разница между помещением и наружной средой позволяет выявлять особенности тепловой картины. Важны не только сезон, но и устойчивость режима, отсутствие искажающих факторов и применяемая методика.
Как подготовить квартиру или дом к обследованию тепловизором?
Заранее согласуйте режим отопления и проветривания, обеспечьте доступ к стенам, окнам и углам, подготовьте планы и сведения о конструкции. Не закрывайте исследуемые зоны мебелью, если специалист просит обеспечить к ним доступ.
Что обычно входит в отчет по тепловизионному обследованию?
Как правило, в него включают описание объекта и задачи, условия и границы работ, термограммы с привязкой к фотографиям, комментарии специалиста, выводы и рекомендации по дальнейшей проверке. Точный состав согласуют до начала работ.
Можно ли по одной термограмме точно установить причину промерзания стены?
Нет. Термограмма фиксирует температурную аномалию, но не всегда устанавливает ее источник. Причину уточняют с учетом конструкции, влажности, воздушных потоков, визуального осмотра и при необходимости дополнительных измерений или расчетов.
Чтобы определить подходящий объем работ для тепловизионного обследования зданий и сооружений, опишите объект, задачу и доступные исходные данные. Специалисты Expertsmet помогут согласовать состав обследования и требования к отчету.
