Установка и крепление анкерной линии: правила монтажа, расчет и нормы по ГОСТ

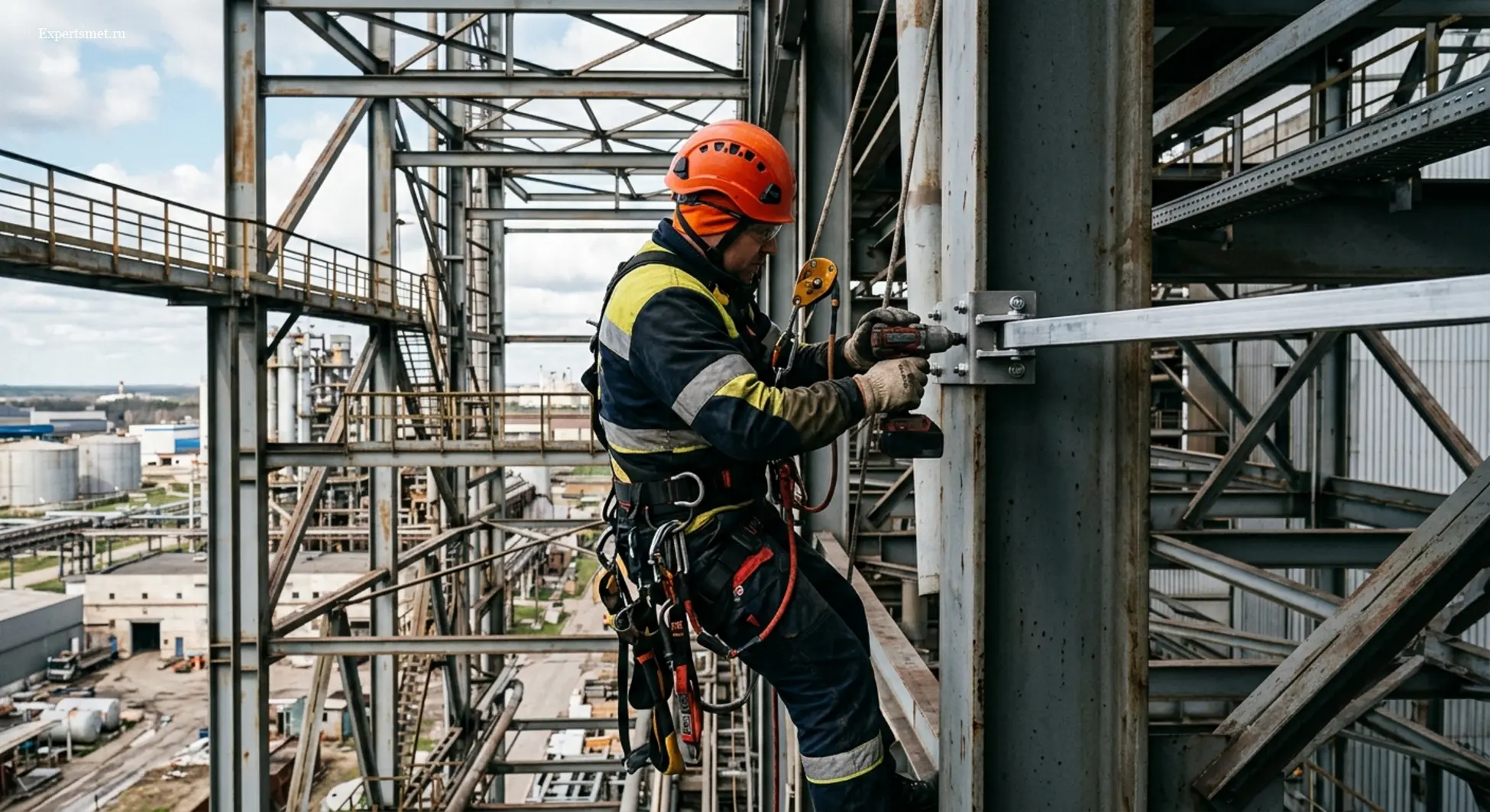

Установка анкерной линии и ее надежное крепление анкерной линии выполняются квалифицированными монтажниками, имеющими не ниже третью группу по безопасности работ на высоте, в строгом соответствии с положениями Приказа Минтруда России от 16.11.2020 № 782н, стандартом ГОСТ EN 795 и требованиями технического регламента ТР ТС 019/2011. Процесс включает инженерный расчет нагрузок на несущие конструкции здания, выбор типа анкерного устройства (гибкая или жесткая система), монтаж промежуточных и концевых опор с контролем натяжения стального каната, проведение статических и динамических испытаний, а также оформление исполнительной документации и акта ввода в эксплуатацию.
Определение термина
Анкерная линия — это гибкое (стальной или синтетический канат) или жесткое (металлический рельс, профиль или талрепная система) устройство, закрепляемое на несущих конструкциях здания, сооружения или технологического оборудования, предназначенное для надежного присоединения средств индивидуальной защиты от падения с высоты (СИЗ) и обеспечения безопасного перемещения работающего персонала по фронту выполняемых работ.
Ключевые выводы (Summary Box)
- Установка анкерной линии требует предварительного расчета нагрузок и разработки Проекта производства работ на высоте (ППРВ).
- Нормативная база включает Приказ Минтруда № 782н, ГОСТ EN 795 и технический регламент ТР ТС 019/2011.
- Различают гибкие системы (тросовые) и жесткие системы (рельсовые), имеющие разные эксплуатационные характеристики и требования к пролетам.
- Монтаж могут выполнять только специализированные организации с аттестованными специалистами не ниже 3 группы по безопасности на высоте.
- Исполнительная документация обязательно включает паспорт изделия, протокол испытаний и акт ввода в эксплуатацию.
- Периодические осмотры и техническое освидетельствование проводятся профильными экспертами не реже установленного изготовителем срока.
Содержание
- Типы анкерных линий: гибкие и жесткие конструкции
- Нормативные требования и проектирование по Приказу 782н
- Технология монтажа и крепления к несущим основаниям
- Расчет нагрузок на анкерные устройства и подбор элементов
- Сметный расчет и разработка исполнительной документации
- Чек-лист проверки сметы и проектных решений
- Ограничения и методологические допущения
- Часто задаваемые вопросы (FAQ)
Типы анкерных линий: гибкие и жесткие конструкции
Выбор конкретного конструктивного исполнения системы обеспечения безопасности зависит от архитектурных особенностей объекта, геометрии кровли или фасада, а также от количества одновременно работающих пользователей. На практике выделяют две основные категории: гибкие анкерные линии на базе стальных канатов и жесткие рельсовые системы. Гибкая анкерная линия представляет собой натянутый между концевыми анкерами трос из нержавеющей стали диаметром от 8 до 12 мм. Она отличается меньшим весом конструкции, простотой транспортировки и возможностью перекрывать значительные пролеты (до 12–15 метров между промежуточными опорами), однако допускает определенный прогиб (провис) при срыве работника, что требует учета запаса высоты свободного пространства под рабочей зоной.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
Жесткая анкерная линия изготавливается из металлического профиля или двутавровой балки, по которой перемещается специальная каретка страховочного привязи. Такая система минимизирует фактор падения и исключает маятниковый эффект, что критически важно при работе на небольшой высоте или в стесненных условиях производственных цехов. При этом жесткие системы создают существенные статические и динамические нагрузки на опорные узлы металлоконструкций и требуют более сложного инженерного расчета соединений, высокой точности геометрии при монтаже и применения специализированных крепежных элементов.
Нормативные требования и проектирование по Приказу 782н
Проектирование и монтаж систем защиты от падения регламентируются комплексом нормативных актов, среди которых базовое значение имеют Приказ Минтруда России от 16.11.2020 № 782н «Об утверждении Правил по охране труда при работе на высоте» и технический регламент Таможенного союза ТР ТС 019/2011 «О безопасности средств индивидуальной защиты». Согласно этим документам, любое анкерное устройство подлежит обязательной сертификации по стандарту ГОСТ EN 795 (типы A, B, C, D, E), подтверждающему его способность выдерживать разрушающие нагрузки без деформации несущих конструкций. Разработка проектной документации и Проекта производства работ на высоте (ППРВ) является обязательным этапом перед началом любых строительно-монтажных мероприятий.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.
В соответствии с нормативными требованиями, проект должен содержать схемы расстановки структурных анкеров, спецификацию материалов, расчеты прочности анкерных креплений к бетону или металлу, а также указание на допустимое количество пользователей, работающих на одной линии одновременно (с учетом требований ГОСТ EN/TS 16415). Инженеры-проектировщики обязаны закладывать в проект коэффициенты запаса прочности, исключающие отрыв элементов крепления от несущей плиты покрытия или стальной балки при динамическом рывке. Самовольная установка анкерных линий без согласованного ППРВ и сертификатов соответствия категорически запрещена органами строительного надзора и инспекцией труда.
Технология монтажа и крепления к несущим основаниям
Технологический процесс монтажа анкерных линий начинается с разметки точек установки и визуального контроля состояния несущего основания (железобетонных плит перекрытия, профлиста, стальных ферм или кирпичных стен). Структурный анкер монтируется с помощью химических анкеров высокой прочности (при установке в бетон или полнотелый кирпич) либо посредством сквозного болтового соединения через шайбы усиленной прочности с обратной стороны балки (при монтаже на металлоконструкции). Особое внимание уделяется герметизации узлов прохода через кровельный пирог, чтобы исключить протечки влаги в утеплитель и внутренние помещения здания.
После фиксации концевых и промежуточных опор осуществляется натяжение стального каната с помощью талрепов и динамометрического ключа до проектного значения усилия (обычно в пределах 4–6 кН для предотвращения избыточных изгибающих моментов на опоры). На концах троса монтируются сертифицированные зажимы или опрессованные втулки, исключающие проскальзывание. На завершающем этапе устанавливаются амортизаторы падения, концевые ограничители движения кареток и предупреждающие информационные таблички с указанием параметров системы, даты ввода в эксплуатацию и максимального числа одновременно присоединенных работников.
Расчет нагрузок на анкерные устройства и подбор элементов
Инженерный расчет нагрузок на анкерное устройство основывается на определении максимальной энергии падающего работника и передаче усилий на крайние и промежуточные опоры системы. При срыве пользователя на гибкой анкерной линии возникают как продольные растягивающие усилия в канате, так и изгибающие моменты, действующие на опорные стойки. Величина статической прочности анкерных точек по ГОСТ EN 795 должна составлять не менее 12 кН для индивидуального использования, а при многопользовательском режиме требования к разрывной нагрузке возрастают пропорционально количеству работающих с добавлением коэффициентов безопасности.
В процессе расчета учитывается масса работника со снаряжением (принимаемая в нормативных расчетах равной не менее 100–150 кг), длина свободного падения, срабатывание амортизатора рывка и упругие свойства каната. Промежуточные анкеры принимают на себя вертикальную составляющую от веса троса и угла его перегиба, в то время как концевые анкеры воспринимают полную горизонтальную силу натяжения и рывка. Неправильный расчет сечения каната или шага опор приводит к недопустимому провисанию системы, увеличению зоны свободного падения и риску удара работника о нижележащие конструкции.
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
| Параметр сравнения | Гибкая анкерная линия (тросовая) | Жесткая анкерная линия (рельсовая) |
|---|---|---|
| Материал несущего элемента | Нержавеющий стальной канат (диаметр 8–12 мм) | Алюминиевый или оцинкованный стальной рельс/профиль |
| Максимальный пролет между опорами | До 12–15 метров | До 3–6 метров (зависит от жесткости профиля) |
| Провис каната при срыве | Имеет место (требуется запас высоты под ногами) | Минимальный (ограничен ходом каретки) |
| Количество одновременных пользователей | От 1 до 5 человек (по расчету в проекте) | От 1 до 3 человек на один пролет |
| Применяемые сметные расценки | ГЭСН 09-04 / ФЕР 09-04 (Металлоконструкции) | ГЭСН 46-04 / ФЕР 46-04 (Монтаж оборудования и СИЗ) |
Сметный ресурс и разработка исполнительной документации
Составление сметной документации на монтаж анкерных линий выполняется на основе федеральных или территориальных единичных расценок (ФЕР/ГЭСН), сгруппированных в сборниках на монтаж металлических конструкций, устройство кровель или пусконаладочные работы. В смету закладываются затраты на разработку ППРВ, закупку сертифицированных анкерных элементов, работу альпинистов или монтажников-высотников с применением грузоподъемных механизмов, а также расходы на проведение инструментальных испытаний нагружением. Точность сметного расчета напрямую влияет на рентабельность строительного подряда и прохождение экспертизы сметной стоимости в государственном сектора.
Исполнительная документация, передаваемая заказчику по окончании монтажных работ, включает в себя:
- Паспорта заводов-изготовителей на все элементы анкерной системы.
- Сертификаты соответствия техническому регламенту ТР ТС 019/2011 и ГОСТ EN 795.
- Акт освидетельствования скрытых работ по креплению анкеров к несущему основанию.
- Протокол проведения приемочных статических и динамических испытаний системы.
- Акт приема-передачи законченного монтажом объекта в эксплуатацию.
| Характер ошибки | Последствия для безопасности и объекта | Метод проверки и устранения |
|---|---|---|
| Монтаж без предварительного расчета нагрузок на плиту перекрытия | Вырывание анкерных болтов из бетона при срыве работника, разрушение кровли | Проверка наличия раздела расчета в ППРВ, ультразвуковой контроль анкеров |
| Использование несертифицированных крепежных изделий и тросов | Разрыв цепи безопасности, несоответствие требованиям ТР ТС 019/2011 | Сверка заводских номеров в паспорте со штампами на изделиях перед монтажом |
| Нарушение герметичности кровельного пирога в точках крепления | Протечки воды, замачивание утеплителя, коррозия несущих элементов | Применение специализированных кровельных стаканов и гидроизоляционных фартуков |
| Недостаточное или чрезмерное натяжение стального каната | Увеличение зоны свободного падения либо перегрузка концевых опор | Контроль натяжения с помощью калиброванного динамометрического ключа |
Чек-лист проверки сметы и проектных решений
Для технического аудита проектно-сметной документации и проверки готовности объекта к монтажу рекомендуется использовать следующий структурированный чек-лист:
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
- Наличие утвержденного Проекта производства работ на высоте (ППРВ) с расчетными схемами нагрузок.
- Наличие сертификатов соответствия ТР ТС 019/2011 и ГОСТ EN 795 на все поставляемые компоненты.
- Корректность применения сметных расценок из сборников ГЭСН/ФЕР на монтаж конструкций и высотные работы.
- Учет в смете затрат на проведение обязательных статических и динамических испытаний после монтажа.
- Наличие в спецификации маркировки стали и антикоррозийного покрытия (горячий цинк или нержавеющая сталь).
- Соответствие квалификации монтажного персонала (удостоверение 3 группы по безопасности на высоте).
- Наличие утвержденного графика периодических осмотров и регламента технического освидетельствования.
Ограничения и методологические допущения
Рекомендации, приведенные в настоящей статье, носят общий инженерно-методический характер и не заменяют разработку индивидуального проекта для конкретного объекта капитального строительства. Точные значения усилий, шага опор и диаметров тросов подлежат обязательному расчету проектной организацией, имеющей действующее свидетельство саморегулируемой организации (СРО) на проектирование. Сметные расценки могут варьироваться в зависимости от регионального коэффициента, индексов пересчета Минстроя РФ и стесненности условий производства работ на действующих промышленных предприятиях.
Часто задаваемые вопросы (FAQ)
Какие нормативные требования предъявляются к креплению гибкой анкерной линии на кровле по Приказу 782н?
Крепление должно осуществляться на основании разработанного ППРВ, выдерживать динамическую нагрузку от падения работников, обеспечивать минимальный прогиб каната и иметь сертификаты соответствия ГОСТ EN 795, исключая повреждение несущих конструкций кровли.
В чем разница между монтажом жесткой и гибкой анкерной линии на металлоконструкции?
Гибкая линия представляет собой натянутый трос с пролетами до 15 метров и допускает прогиб при срыве, тогда как жесткая рельсовая система монтируется на коротких пролетах до 6 метров, минимизирует фактор падения и исключает маятниковый эффект.
Кто имеет право выполнять установку и проводить испытания анкерных линий на высоте?
Монтаж и испытания имеют право выполнять специализированные строительные организации, укомплектованные обученными специалистами, имеющими не ниже третью группу по безопасности работ на высоте и допуск к верхолазным работам.
Как правильно рассчитать нагрузку на крайние и промежуточные анкеры при проектировании анкерной линии?
Расчет выполняется с учетом массы пользователей, угла перегиба каната, энергии рывка с учетом амортизатора и требуемого коэффициента запаса прочности по нормативным методикам сопротивления материалов.
Какова периодичность и методика проведения технического освидетельствования анкерных линий?
Техническое освидетельствование и периодический осмотр проводятся не реже одного раза в 6-12 месяцев (или после каждого случая срыва) ответственным лицом предприятия либо экспертной организацией путем визуального контроля и проверки усилий затяжки.
