Виброакустический метод диагностирования: суть, виброакустические методы контроля
Виброакустический метод диагностирования представляет собой высокотехнологичный комплекс неразрушающего контроля, основанный на анализе параметров распространения, преломления и отражения упругих продольных волн в монолитном бетоне и железобетонных конструкциях. Применение данного метода позволяет оперативно и с высокой достоверностью оценивать техническое состояние несущих элементов, определять фактическую сплошность бетона, выявлять скрытые дефекты (каверны, расслоения, трещины, шейки и пережимы ствола) и устанавливать реальную длину свайных элементов без необходимости их демонтажа или разрушения тела фундамента.
Определение термина
Виброакустический метод диагностирования — это метод неразрушающего контроля строительных конструкций, основанный на регистрации параметров механических колебаний и упругих волн, возникающих под воздействием контролируемого ударного импульса или непрерывного гармонического возбуждения, с целью анализа целостности материала, выявления локальных дефектов и определения геометрических параметров подземных или скрытых элементов.
Ключевые выводы (Summary Box)
- Неразрушающий характер: Метод позволяет проверять сплошность бетона свай и конструкций без нарушения их несущей способности.
- Физическая основа: Регистрация времени пробега и амплитудно-частотных характеристик отраженной упругой волны (метод Low Strain).
- Области применения: Контроль качества буронабивных, забивных и буроинъекционных свай, монолитных фундаментов и плит.
- Нормативная база: Работы выполняются с учетом положений СП 45.13330, СП 24.13330 и международного стандарта ASTM D5882.
- Ограничения: Точность зависит от подготовки оголовка сваи, соотношения длины к диаметру (L/D) и однородности окружающего грунта.
Содержание статьи
- Суть и физические основы виброакустических методов
- Области применения: диагностика свай и несущих конструкций
- Оборудование для виброакустического контроля
- Расшифровка сигналов и локализация дефектов
- Этапы выполнения диагностических работ
- Типичные ошибки контроля и способы их предотвращения
- Ограничения метода и факторы неопределенности
- Чек-лист проверки качества виброакустического обследования
- Часто задаваемые вопросы (FAQ)
- Контакты экспертной организации
Суть и физические основы виброакустических методов

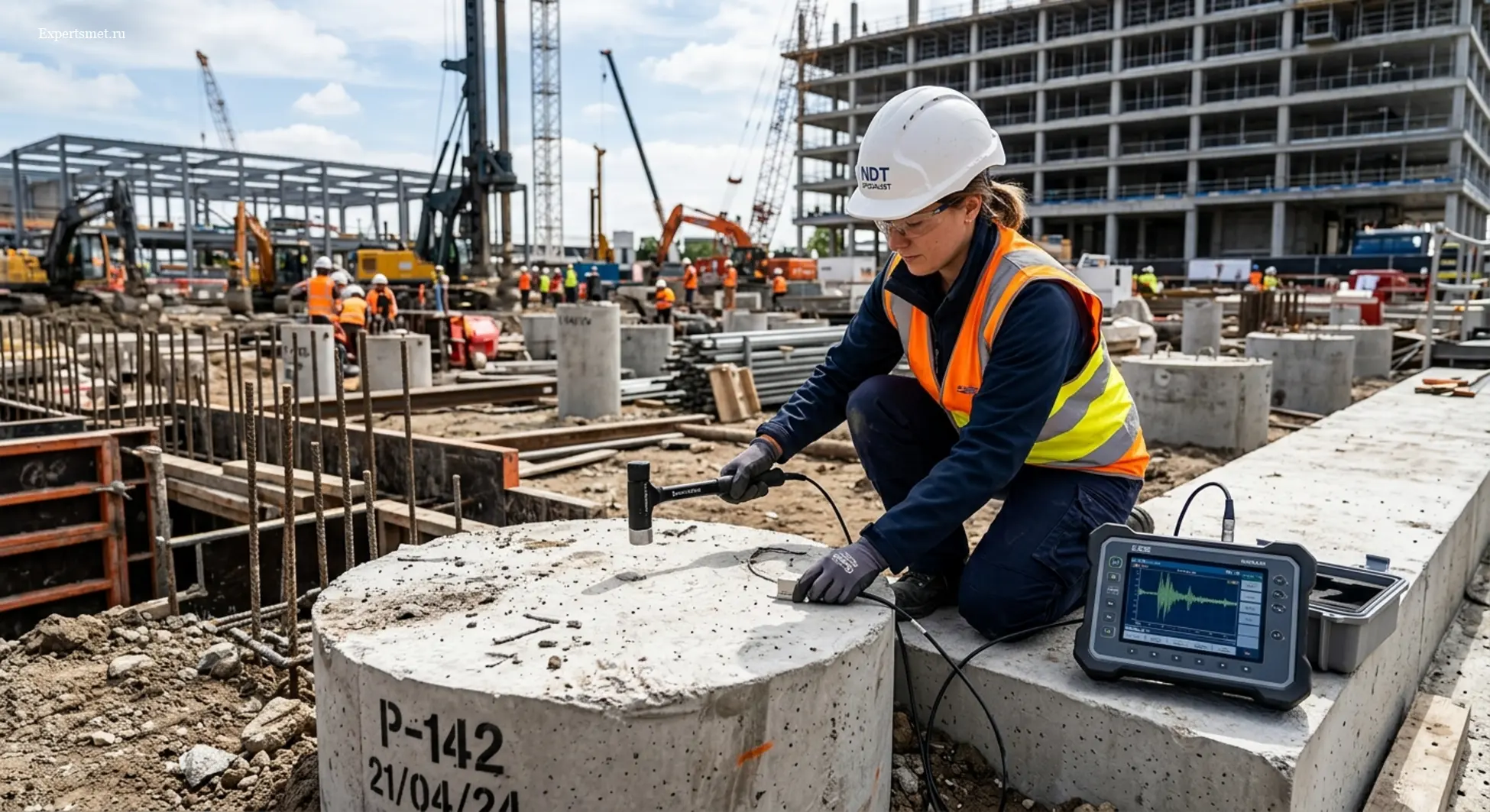

Физическая модель виброакустического контроля базируется на законах волновой динамики сплошных сред. При нанесении дозированного ударного импульса специальным калиброванным молотком по торцу или оголовку исследуемой конструкции в тело бетона внедряется продольная упругая волна. Эта волна распространяется вдоль оси конструктивного элемента со скоростью, которая напрямую зависит от упругих констант материала — модуля упругости Юнга и плотности бетона. В качественном, плотном бетоне скорость продольной волны обычно составляет от 3800 до 4500 м/с, что служит базовым ориентиром для инженеров-диагностов.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
Достигнув нижней границы сваи или встретив на своем пути акустическое несоответствие (дефект сплошности, трещину, изменение геометрии поперечного сечения или инородное включение в виде грунта), волна частично или полностью отражается назад к оголовку. Датчик (акселерометр или геофон), установленный на поверхности бетона, улавливает эти колебания и преобразует их в электрический сигнал. Путем анализа временных интервалов между прямым и отраженным импульсами специалист рассчитывает глубину залегания дефекта или общую длину сваи. Данный подход также известен в международной практике как метод низких деформаций (Low Strain Integrity Testing).
Области применения: диагностика свай и несущих конструкций
Область применения виброакустического контроля охватывает ответственные объекты промышленного, гражданского и транспортного строительства. Первостепенное значение метод имеет при сдаче в эксплуатацию фундаментов из буронабивных, буроинъекционных и CFA-свай, где велик риск технологических нарушений при бетонировании под глинистым раствором или обсадной трубой. Своевременное выявление шейки сваи, разрыва сплошности или обвала грунта в ствол позволяет предотвратить аварийные осадки зданий и сооружений.
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
Помимо свайных фундаментов, виброакустическая дефектоскопия успешно применяется для обследования колонн, ригелей, балок большой протяженности, мостовых пролетов и массивных плит перекрытий. Метод незаменим при проведении комплексного технического обследования зданий после пожаров, динамических воздействий или длительного срока эксплуатации. С его помощью удается выявить внутренние дефекты массивных железобетонных конструкций, недоступных для визуального осмотра, и оценить реальное техническое состояние объекта перед проведением реконструкции.
Оборудование для виброакустического контроля
Для реализации виброакустического метода используется специализированный аппаратно-программный комплекс, состоящий из первичных преобразователей, ударных устройств и регистрирующих блоков. Основным измерительным датчиком выступает пьезоэлектрический акселерометр с широким частотным диапазоном и высокой чувствительностью. Датчик монтируется на тщательно подготовленную поверхность бетона с помощью специальной мастики, воска или магнитной шпильки для обеспечения идеального акустического контакта.
В качестве источника ударного импульса применяются портативные ударные молотки с интегрированными датчиками силы (динамометрические молотки) разной массы в зависимости от диаметра и длины исследуемой сваи. Сигналы с датчиков поступают на многоканальный цифровой регистратор или специализированный полевой компьютер (дефектоскоп), где оцифровываются и выводятся на экран в виде рефлектограмм — графиков зависимости амплитуды колебаний от времени. Современное программное обеспечение позволяет производить фильтрацию шумов, спектральный анализ и автоматизированную интерпретацию полученных данных.
Расшифровка сигналов и локализация дефектов
Интерпретация результатов виброакустического контроля требует высокой квалификации инженера-испытателя. На первом этапе анализируется общая форма рефлектограммы: наличие четкого отражения от торца сваи свидетельствует о ее целостности и позволяет точно определить длину. Если отражение от конца конструкции отсутствует или сопровождается аномальными промежуточными пиками, это указывает на наличие дефектов сплошности бетона.
Для локализации дефектов применяется временной и частотный (спектральный) анализ. Сужение поперечного сечения сваи (шейка) дает отражение той же фазы, что и исходный удар, в то время как расширение ствола или включение мягкого грунта меняет фазу отраженного сигнала. Спектральный анализ частотного отклика (Transient Dynamic Response) позволяет выделить резонансные частоты колебаний системы, что особенно важно при оценке свай сложной геометрии и в условиях сильного бокового сопротивления окружающего грунта.
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
Состав и этапы проведения диагностических работ
Проведение виброакустического обследования регламентируется устоявшейся инженерной практикой и требованиями нормативных документов, таких как СП 45.13330 и СП 24.13330. Ниже представлена таблица, отражающая основные этапы и состав работ при диагностике свайных фундаментов.
Таблица 1. Этапы и состав виброакустического контроля свайных фундаментов| Этап работ | Состав мероприятий | Нормативное/техническое обоснование |
|---|---|---|
| 1. Подготовительный | Изучение проектной документации, геологических изысканий, определение точек контроля, проверка исправности приборов. | СП 24.13330. Свайные фундаменты (актуальная редакция). |
| 2. Подготовка поверхности | Срубка оголовка сваи до чистого бетона, удаление шлама, цементного молочка, выравнивание площадки под датчик. | ГОСТ 5686 (полевые испытания) и методика ASTM D5882. |
| 3. Измерения в поле | Установка датчика, нанесение серии калиброванных ударов, запись рефлектограмм по каждому стволу. | Регламент производителя измерительного комплекса. |
| 4. Камеральная обработка | Фильтрация сигналов, спектральный анализ, расчет длины свай, выявление зон дефектов сплошности бетона. | Программное обеспечение полевого регистратора. |
| 5. Отчетная документация | Составление технического заключения, графиков рефлектограмм, ведомостей дефектов и рекомендаций. | ГОСТ и внутренние стандарты организации. |
Типичные ошибки контроля и способы их предотвращения
Нарушение методики проведения испытаний может привести к искажению результатов и ошибочной оценке технического состояния конструкций. Ниже приведены основные ошибки, их последствия и методы контроля.
Таблица 2. Типичные ошибки при виброакустической диагностике и методы их устранения| Типичная ошибка | Технические последствия | Способ проверки и устранения |
|---|---|---|
| Плохая подготовка оголовка (наличие рыхлого бетона) | Затухание высокочастотных волн, потеря полезного сигнала, ложноположительные выводы о дефектах. | Обязательная срубка слабого бетона до монолитного слоя, зачистка абразивом. |
| Ненадежный акустический контакт датчика | Появление паразитных шумов, искажение амплитуды и фазы отраженного импульса. | Использование специальной геофизической мастики, проверка стабильности фиксации датчика. |
| Игнорирование влияния бокового грунта | Неправильная интерпретация затухания волны на большой глубине для длинных свай. | Учет коэффициента затухания энергии в зависимости от типа окружающего грунта. |
| Отсутствие калибровки ударного молотка | Несоответствие энергии импульса требуемым параметрам, разброс данных в серии замеров. | Использование молотков со встроенным датчиком силы и предварительная поверка оборудования. |
Ограничения метода и факторы неопределенности
Как и любой метод неразрушающего контроля, виброакустическая диагностика имеет ряд объективных физических ограничений. Главным ограничением является соотношение длины сваи к ее диаметру (L/D). При значениях L/D более 25–30 энергия упругой волны сильно рассеивается в боковой грунт, что затрудняет регистрацию отражения от торца глубоких свай. Кроме того, метод качественно определяет наличие неоднородности по поперечному сечению, но не позволяет с высокой точностью измерить абсолютную ширину трещины или точную форму каверны без привлечения дополнительных методов (например, скважинной радиолучевой или ультразвуковой томографии).
Еще одним фактором неопределенности выступает армирование массивных конструкций. Густой пространственный каркас из стальной арматуры может создавать дополнительные акустические отражения, которые неопытный специалист может принять за дефекты бетонирования. Именно поэтому интерпретация сложных сигналов требует сопоставления результатов виброакустического контроля с исполнительной документацией на бетонирование и данными инженерно-геологических изысканий на участке строительства.
Чек-лист проверки качества виброакустического обследования
Чтобы гарантировать достоверность результатов технического обследования свайных фундаментов и несущих конструкций, рекомендуется использовать следующий оперативный чек-лист:
- Проверена ли актуальность и действующий статус калибровки измерительного оборудования и датчиков?
- Выполнена ли качественная подготовка и срубка оголовка каждой обследуемой сваи до монолитного бетона?
- Обеспечен ли жесткий и стабильный акустический контакт акселерометра с поверхностью конструкции?
- Произведена ли серия из не менее чем 3–5 ударов по каждой точке для исключения случайных погрешностей?
- Сопоставлены ли полученные данные рефлектограмм с проектной длиной свай и геологическим разрезом?
- Учтены ли параметры затухания упругих волн в зависимости от типа и плотности окружающего грунта?
- Оформлено ли техническое заключение в строгом соответствии с действующими нормативами с приложением графиков?
Часто задаваемые вопросы (FAQ)
Как виброакустический метод диагностирования определяет дефекты и трещины внутри бетонных свай?
Метод основан на анализе скорости распространения и характера отражения упругой продольной волны. При встрече с дефектом (трещиной, шейкой или каверной) волна частично отражается раньше времени, формируя на рефлектограмме пик, по времени прихода которого рассчитывается глубина залегания дефекта.
В чем разница между ультразвуковым и виброакустическим методом контроля строительных конструкций?
Ультразвуковой метод использует высокочастотные колебания (от 20 кГц и выше) и часто требует наличия заранее установленных сквозных акустических труб в сваях. Виброакустический метод (низкочастотный ударный импульс) работает с поверхности оголовка сваи без подготовки специальных шахт, что делает его намного быстрее и дешевле для массовой экспресс-диагностики.
Какова максимальная глубина исследования свай виброакустическим методом и от чего точность?
Эффективная глубина исследования зависит от диаметра сваи, качества бетона и характеристик грунта. Как правило, метод успешно применяется для конструкций длиной до 30–40 метров при соотношении длины к диаметру не более 25-30.
Можно ли виброакустическим методом определить точную длину сваи при отсутствии проекта?
Да, если нижний торец сваи находится в грунте с иными акустическими свойствами, отраженный от конца импульс четко фиксируется прибором. По времени пробега волны с учетом известной скорости ее распространения в бетоне рассчитывается фактическая длина элемента.
