Визуально-инструментальный контроль строительных конструкций: порядок и результаты
Визуально-инструментальный контроль строительных конструкций — это осмотр доступных элементов с применением подходящих измерительных средств для выявления и документирования видимых дефектов и проверки выбранных параметров. Точный состав работ зависит от задачи, конструкции и условий доступа. В отличие от визуального метода контроля качества, который ограничивается осмотром, контроль с инструментальными операциями дополняет наблюдения измерениями, например геометрии или раскрытия трещины. Сам термин может иметь другое отраслевое значение: в частности, визуально-инструментальный контроль сварных соединений рассматривают в контексте контроля сварки. Набор приборов и достаточность метода нельзя определить без исходных данных и профильных требований.
Description: Что включает визуально-инструментальный контроль, как осматривают строительные конструкции, фиксируют дефекты и оформляют результаты. Отличия от визуального метода и случаи, когда нужны дополнительные обследования.
Ключевые выводы
- Визуально-инструментальный контроль объединяет осмотр и измерения выбранных параметров, но сам по себе не гарантирует обнаружение скрытых повреждений.
- Программа проверки определяется объектом, целью, доступностью конструкций и необходимой глубиной обследования.
- Трещины, сколы, коррозия и деформации описывают с привязкой к месту; измерения и фотографии должны позволять понять, что именно проверяли.
- Ведомость дефектов, акт, отчет и протоколы — возможные результаты, а не универсальный неизменный комплект документов.
- Если нужны сведения о внутренних дефектах или свойствах материалов, рассматривают дополнительные методы и обследования.
Содержание
- Определение и область применения
- Отличие от визуального метода
- Порядок проведения
- Инструменты и измерения
- Какие дефекты выявляют
- Оформление результатов
- Ограничения и дополнительные обследования
- Чек-лист
- Вопросы и ответы
Что такое визуально-инструментальный контроль
Визуально-инструментальный контроль строительных конструкций — рабочее обозначение осмотра доступных элементов, дополненного измерениями, которые нужны для конкретной задачи. Визуальная часть помогает обнаружить и описать внешние признаки повреждения; инструментальная — получить числовые данные о выбранных геометрических параметрах или характеристиках дефекта. Конкретный смысл термина зависит от сферы: например, при контроле сварных соединений объем и критерии проверки определяются задачей контроля сварки, а не общим описанием обследования здания.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
Такой контроль может применяться при осмотре здания, проверке выполненных работ или обследовании отдельных элементов. Это не универсальный набор операций и не автоматический вывод о безопасности либо пригодности конструкции. Перед началом важно определить цель: зафиксировать видимые повреждения, проверить геометрию, уточнить размеры уже обнаруженного дефекта или собрать исходные данные для дальнейшего обследования. От цели зависят доступ к конструкциям, выбор средств измерения и то, какие выводы допустимо делать по итогам.
Чем он отличается от визуального метода контроля качества
Визуальный метод контроля качества строительных работ основан на осмотре и оценке того, что можно увидеть в условиях проверки. Например, специалист отмечает наличие скола, раскрытой трещины, следов увлажнения или видимого нарушения поверхности. Сам факт осмотра не означает, что размер дефекта измерен или скрытые части конструкции проверены. Поэтому наблюдение следует отделять от измерения: в документах полезно указывать, какие сведения получены визуально, а какие — прибором или измерительным инструментом.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.
Визуально-инструментальный контроль добавляет измерения выбранных параметров, но не превращается автоматически в полное техническое обследование. Измерение ширины раскрытия трещины уточняет ее наблюдаемый размер в конкретной точке и в конкретных условиях, однако само по себе не устанавливает причину, динамику или влияние повреждения на несущую способность. Сопоставление подходов ниже — практическое, а не нормативное: фактические действия устанавливаются заданием и условиями объекта.
| Критерий | Визуальный метод | Визуально-инструментальный подход |
|---|---|---|
| Основа проверки | Осмотр доступных поверхностей и фиксация видимых признаков. | Осмотр, дополненный измерением выбранных параметров. |
| Примеры результата | Описание расположения и внешнего вида дефекта. | Описание и числовые данные, если они нужны для задачи и получены подходящим средством. |
| Ограничение | Не дает измеренных значений, если измерения не выполнялись; скрытые зоны остаются вне оценки. | Измеряются только выбранные и доступные параметры; скрытые дефекты требуют обоснования дополнительных методов. |
| Оформление | Запись наблюдений и фотофиксация при необходимости. | Наблюдения, результаты измерений и примененные средства фиксируются раздельно. |
Порядок проведения: от задачи до осмотра
Практическую последовательность начинают с уточнения объекта и цели работ. Изучают имеющиеся проектные, исполнительные и эксплуатационные материалы, если они предоставлены и относятся к задаче. Затем определяют, какие конструкции доступны, какие зоны требуют внимания и какие параметры необходимо проверить. Если обследование ограничено отдельными помещениями или элементами, это следует заранее обозначить: результаты такого осмотра нельзя без дополнительных оснований распространять на все здание.
Далее осматривают доступные поверхности, отмечают расположение признаков повреждений и выбирают измерения, которые помогут описать их. Для воспроизводимости полезны привязка к осям, этажу, помещению или понятным ориентирам, общий и крупный планы фотографий, а также запись условий доступа. После полевого этапа систематизируют наблюдения, результаты измерений и ограничения. Эта последовательность адаптируется к объекту; она не заменяет программу работ, если та требуется по заданию или применимым требованиям.
| Этап | Возможное содержание | Что фиксируют | Возможный материал |
|---|---|---|---|
| Подготовка | Уточнение цели, изучение доступных исходных материалов, определение зон осмотра. | Объект, границы проверки, ограничения доступа и запланированные измерения. | Задание, программа или рабочий план — если предусмотрены организацией работ. |
| Осмотр | Обход доступных конструкций, выявление и локализация внешних признаков. | Тип, место, видимые признаки и условия наблюдения. | Журнал наблюдений, схема, фотоматериалы. |
| Измерения | Проверка выбранных размеров, геометрических отклонений или параметров дефекта. | Измеряемая величина, место и полученное значение; средство и условия — по принятому порядку фиксации. | Запись или протокол измерений, если он необходим для задачи. |
| Обработка | Сопоставление записей, подготовка выводов в пределах собранных данных. | Какие участки проверены, что не обследовано, где нужны уточнения. | Ведомость дефектов, акт или отчет — состав определяют заданием. |
Инструменты и контроль геометрических параметров

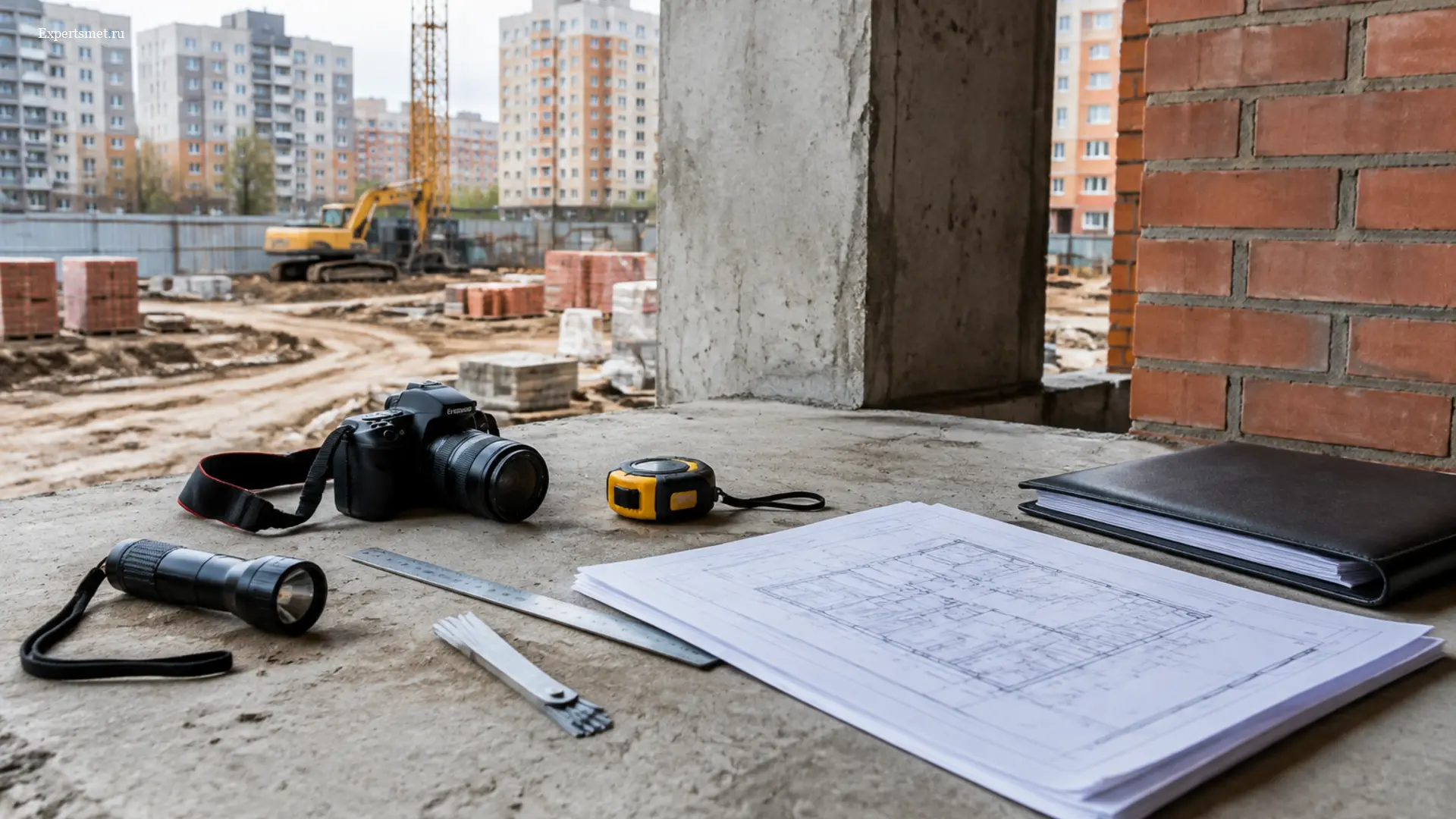

Средства выбирают по измеряемой величине и доступности участка. Для линейных размеров могут использоваться рулетка или линейка; для проверки отдельных геометрических параметров — уровень; для зазоров — щуп; для фиксации раскрытия трещин — подходящий измеритель или шаблон; для документирования — фотоаппарат или камера. Это примеры по назначению, а не обязательный перечень и не рекомендация конкретной модели. Прибор должен быть пригоден для задачи, а способ его применения — обеспечивать понятный результат.
Контроль геометрических параметров может включать отдельные измерения размеров, положения или отклонений элементов, если это предусмотрено целью работ. Важно не подменять фактические данные предположениями: указывают, что измеряли, где и каким способом, а при невозможности выполнить замер отмечают причину. Точность, диапазон, периодичность проверки средства измерения и допустимые значения нельзя назначать по общему описанию процедуры — их устанавливают по характеристикам прибора, задаче и подтвержденным требованиям.
Какие дефекты можно выявить при визуальном обследовании
При осмотре могут обнаруживаться видимые трещины, сколы, отслоения, разрушение поверхности, следы коррозии, увлажнения или протечек. На бетонных и железобетонных элементах фиксируют, например, повреждения защитного слоя и видимые следы оголения арматуры; на металлических — коррозионные поражения, местные деформации и нарушения покрытия. В кладке отмечают раскрытие швов, трещины и разрушение отдельных элементов. Перечень зависит от материала, доступности и условий наблюдения и не является исчерпывающим.
Также обращают внимание на заметные прогибы, смещения и нарушения геометрии, а при соответствующей задаче — на доступные для осмотра признаки дефектов сварных соединений. Само визуальное наблюдение не позволяет во всех случаях установить происхождение дефекта или его развитие. Поэтому ведомость должна описывать признаки нейтрально и конкретно: где они находятся, как выглядят и какие измерения выполнены. Если причина либо значимость повреждения не установлены, это обозначают как вопрос для дальнейшей оценки, а не как подтвержденный вывод.
Как оформляют результаты и ведомость дефектов
В зависимости от задания результатами могут быть акт обследования строительных конструкций или отчет, ведомость дефектов, схемы расположения, фотоматериалы и записи либо протоколы измерений. Эти документы не всегда оформляются все вместе: состав зависит от цели работ, договора, характеристик объекта и требований, применимых к конкретной ситуации. Если документ должен использоваться для проектирования, приемки или принятия решений о дальнейшей эксплуатации, заранее согласуют содержание, состав выводов и требования к оформлению.
Ведомость дефектов полезна, когда каждое наблюдение можно однозначно связать с конструкцией и местом. Для записи указывают идентификатор участка, описание видимых признаков, результат измерения при его наличии и ссылку на фотографию или схему. Отдельно перечисляют непроверенные зоны и причины ограничений, например отсутствие доступа. Формулировки должны различать установленный факт, предположение и рекомендацию. Не следует указывать, что конструкция безопасна или соответствует требованиям, если выполненная проверка и исходные сведения не дают достаточных оснований для такого вывода.
Типовые ошибки при контроле и оформлении
Качество результата зависит не только от измерительного средства, но и от прослеживаемости наблюдений. Если в записи отсутствуют точное место, способ измерения или связь с фотографией, другому специалисту трудно проверить результат. Еще одна распространенная проблема — объединение в одной формулировке наблюдения и вывода о причине: видимая трещина подтверждает наличие трещины, но сама по себе не устанавливает, почему она возникла. Для снижения риска полезно вести единый перечень участков и отдельно отмечать выполненные измерения.
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
Нельзя считать отсутствие видимых повреждений доказательством отсутствия внутренних дефектов. Также не стоит переносить критерии приемки с одного вида работ или объекта на другой без проверки применимости. Ниже приведены практические примеры ошибок; это не перечень обязательных требований. Проверка должна учитывать техническое задание, доступные исходные данные и официальные источники, относящиеся именно к проверяемой конструкции и цели контроля.
| Типовая ошибка | Возможное последствие | Как проверить или предупредить |
|---|---|---|
| Дефект записан без привязки к месту. | Невозможно надежно найти участок и сопоставить запись с фото. | Указывать элемент, уровень, помещение или другой однозначный ориентир; сверять схему с фотоматериалами. |
| Размер дефекта описан словами без измерения, хотя число важно для задачи. | Результат не позволяет сопоставить участки или оценить изменение параметра. | Уточнить, требуется ли измерение; при его выполнении записать место, величину и способ получения данных. |
| По внешнему признаку сразу установлена причина повреждения. | Предположение может быть принято за подтвержденный факт. | Разделять описание наблюдения, гипотезу и вывод; при необходимости назначить дополнительные исследования. |
| Не указаны непроверенные зоны и ограничения доступа. | Читатель может ошибочно распространить вывод на весь объект. | Зафиксировать границы осмотра, недоступные участки и влияние ограничений на результат. |
| Сделан вывод о скрытом состоянии по одному визуальному осмотру. | Внутренние повреждения могут остаться невыявленными. | Соотнести вывод с фактически примененными методами; при необходимости рассмотреть дополнительное обследование. |
Ограничения метода и когда нужны дополнительные обследования
Визуальный осмотр ограничен доступностью и видимостью поверхностей; измерительный этап — параметрами, которые фактически проверялись выбранными средствами. Метод не следует считать заменой исследований, необходимых для выявления скрытых дефектов, уточнения свойств материалов или ответа на вопрос о несущей способности. Когда признаки неоднозначны, повреждение может развиваться либо поставленная задача требует более глубоких данных, специалист определяет необходимость дополнительных обследований и подходящих методов контроля.
Состав таких работ выбирают не автоматически: он зависит от цели, конструкции, имеющихся документов и требований, применимых к объекту. Это могут быть специальные инструментальные, лабораторные или иные исследования, если они обоснованы программой работ. Нормативные документы и их обязательность следует проверять по официальному актуальному источнику с учетом вида объекта, работ и даты применения. Без такой проверки здесь не приводятся номера, редакции, пункты, точность приборов, критерии приемки или утверждение о достаточности визуально-инструментального контроля.
Чек-лист подготовки и проверки результатов
- Уточнены цель контроля, границы объекта и вопросы, на которые должен ответить результат.
- Проверены доступные проектные и исполнительные материалы; отмечено, каких исходных данных не хватает.
- Определены доступные для осмотра элементы и зафиксированы ограничения доступа.
- Выбранные измерения связаны с задачей, а применяемые средства подходят для измеряемых параметров.
- Дефекты привязаны к элементам и местам; фотографии и схемы позволяют идентифицировать участок.
- Наблюдения, измеренные значения, предположения и выводы разграничены в записях.
- В итоговых материалах указаны непроверенные зоны и случаи, когда требуются дополнительные данные или обследования.
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
Что необходимо проверить по нормативным источникам
Единого универсального ответа о применимых документах для любого визуально-инструментального контроля нет: значение имеют назначение проверки, тип конструкции, выполняемые работы и условия использования результата. Перед включением нормативных ссылок в задание или отчет нужно подтвердить действующий статус документа, его редакцию, область применения и относящиеся к задаче положения по официальному источнику. Сам факт упоминания документа в старом отчете или методическом материале не подтверждает его актуальность.
Без исходных данных нельзя надежно определить обязательный состав обследования, квалификационные требования к исполнителям, критерии оценки конкретного дефекта или достаточность выбранных измерений. Такие сведения устанавливают по проверенным требованиям для соответствующего объекта и цели. Если результат предназначен для приемки, проектных решений или оценки состояния, заказчику и исполнителю целесообразно заранее согласовать ожидаемые выводы и комплект документов.
Частые вопросы
Что такое визуально-инструментальный контроль строительных конструкций?
Это осмотр доступных конструкций с измерениями выбранных параметров для выявления и документирования видимых дефектов. Объем работ зависит от задачи и объекта.
Чем он отличается от визуального метода контроля качества?
Визуальный метод фиксирует то, что обнаружено при осмотре. Визуально-инструментальный подход дополняет осмотр измерениями, если они необходимы для задачи; это не означает автоматической проверки скрытых частей.
Какие дефекты можно выявить при визуальном обследовании?
Например, видимые трещины, сколы, следы коррозии, повреждения поверхностей и заметные деформации. Возможность установить причину или внутреннее состояние конструкции требует отдельной оценки.
Какие инструменты используют?
По задаче могут применяться рулетка, линейка, уровень, щуп, измеритель раскрытия трещин и средства фотофиксации. Выбор и пригодность конкретного прибора определяют по требуемому измерению и условиям работ.
Какие документы оформляют и когда нужны дополнительные обследования?
Возможны акт или отчет, ведомость дефектов, схемы, фотографии и записи измерений; комплект согласуют с учетом задания. Дополнительные методы рассматривают, когда осмотра недостаточно для ответа на поставленный вопрос, например при необходимости оценить скрытые повреждения.
