Водоотводная канава вдоль дороги: норматив, ГОСТ, параметры и расчет уклона
Проектирование и устройство поверхностного водоотвода и водоотводных канав вдоль автомобильных дорог жестко регламентируются действующими нормативными документами, включая СП 34.13330.2021 и ГОСТ 32868-2014. В соответствии с данными нормативами, водоотводная канава вдоль дороги норматив определяет обязательное соблюдение следующих параметров: минимальная расчетная глубина дорожного кювета составляет 0,6 м от бровки земляного полотна; ширина по дну для стандартного трапецеидального сечения принимается не менее 0,4 м; минимальный продольный уклон — 5‰ (на участках с крайне плоским рельефом допускается снижение до 3‰); а заложение откосов варьируется от 1:1,5 до 1:2 в зависимости от физико-механических свойств грунтов. Организация эффективного водоотвода по ГОСТ предотвращает переувлажнение земляного полотна, появление пучинистости и преждевременное разрушение дорожной одежды. При этом качественный поверхностный водоотвод требует точного гидравлического расчета пропускной способности и обоснованного подбора защитных покрытий дна и откосов при высоких скоростях потока дождевых и талых вод.

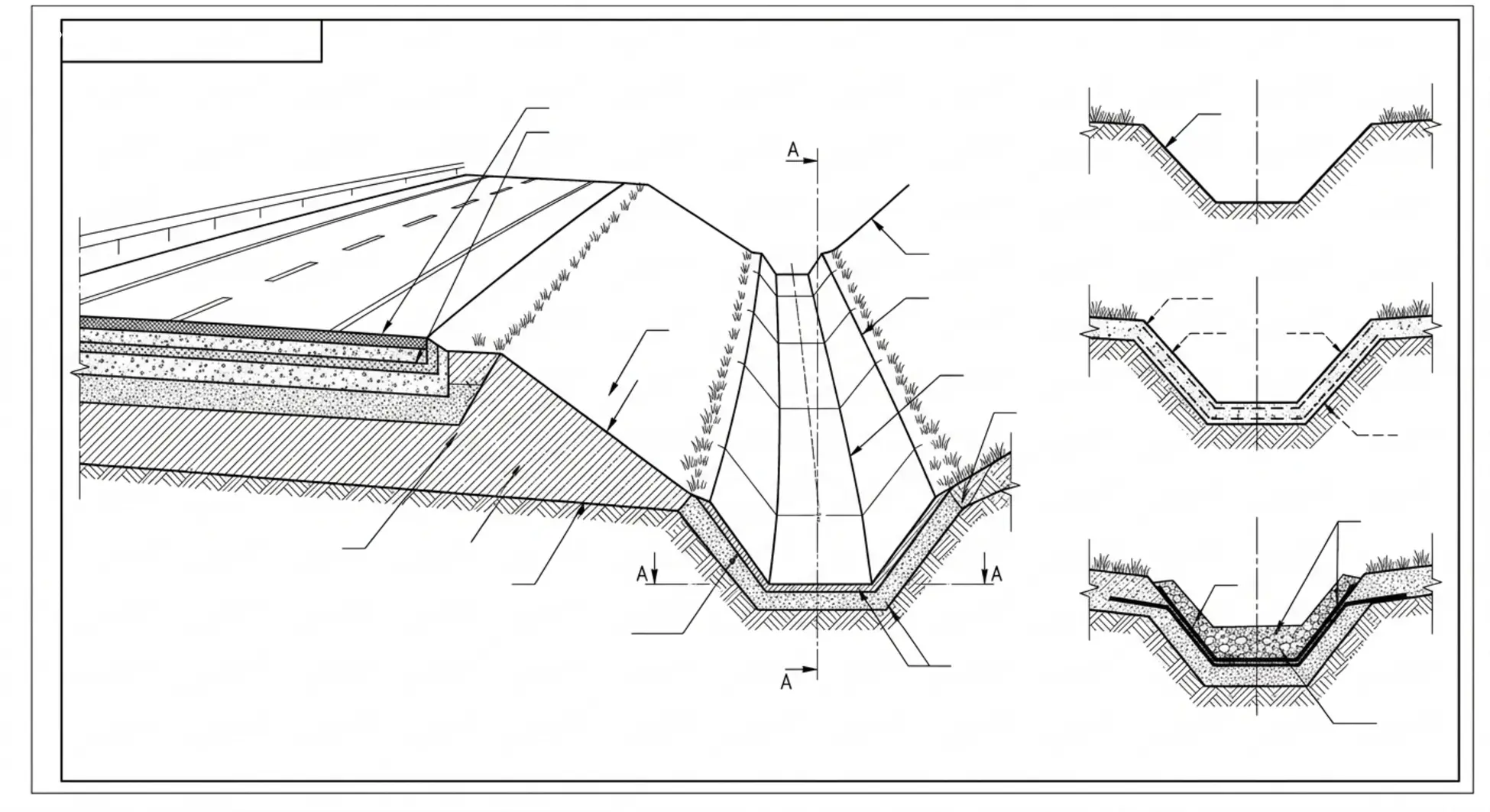

Водоотводная канава (дорожный кювет) — это открытое гидротехническое сооружение трапецеидального или треугольного сечения, устраиваемое вдоль земляного полотна автомобильной дороги для сбора, аккумуляции и организованного отвода поверхностных (дождевых и талых) вод за пределы полосы отвода в естественные водотоки или пониженные места рельефа.
Ключевые выводы (Summary Box)
- Нормативная база проектирования включает СП 34.13330.2021, ГОСТ 32868-2014 и ГОСТ 32955-2014.
- Минимальная глубина кювета составляет 0,6 метра от бровки земляного полотна дороги.
- Минимальный продольный уклон водоотводной канавы должен составлять 5‰ (в исключениях — 3‰).
- Ширина канавы по дну трапецеидального профиля принимается не менее 0,4 метра.
- Укрепление откосов и дна георешеткой, бетоном или посевом трав обязательно при расчетной скорости течения воды свыше 1,0–1,5 м/с.
- Раздел водоотвода в проектной документации подлежит обязательной государственной экспертизе.
Содержание статьи:
- 1. Нормативная база: ГОСТ и СП для проектирования дорожного водоотвода
- 2. Геометрические параметры водоотводной канавы (глубина, ширина, уклон)
- 3. Расчет уклона и водопропускной способности кювета
- 4. Способы укрепления дна и откосов водоотводных канав
- 5. Различие между кюветами, нагорными и водоотводными канавами
- 6. Типовые ошибки при устройстве водоотвода и замечания экспертизы
- 7. Чек-лист проверки проектной документации и смет
- 8. Ограничения и допущения при проектировании
- 9. Часто задаваемые вопросы (FAQ)
1. Нормативная база: ГОСТ и СП для проектирования дорожного водоотвода
Проектирование инженерных систем отвода поверхностного стока с территории автомобильных дорог базируется на строгом соблюдении строительных правил и государственных стандартов. Главным нормативным документом федерального уровня является СП 34.13330.2021 «Автомобильные дороги», который устанавливает общие принципы проектирования земляного полотна и водоотводных сооружений. Дополнительно применяются межгосударственные и национальные стандарты, такие как ГОСТ 32868-2014, регламентирующий экологически безопасный водоотвод, а также ГОСТ 32955-2014, определяющий технические требования к сборным железобетонным и композитным дорожным лоткам.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
Соблюдение данных нормативных актов позволяет исключить риски размыва обочин, заболачивания прилегающих земельных участков и деформации дорожной одежды. Проектировщики обязаны увязывать продольный профиль трассы дороги с рельефом местности, обеспечивая непрерывный самотек воды в пониженные участки или искусственные водопропускные трубы. Любые отступления от требований СП и ГОСТ влекут за собой получение отрицательного заключения государственной или негосударственной экспертизы проектной документации, что приводит к затягиванию сроков реализации инвестиционно-строительного проекта.
2. Геометрические параметры водоотводной канавы (глубина, ширина, уклон)
Геометрические характеристики дорожных кюветов и канав определяются на основании гидрологических и гидравлических расчетов, но при этом жестко ограничиваются нормативными минимальными значениями. Согласно действующим правилам, глубина кювета должна составлять не менее 0,6 метра от бровки земляного полотна, однако на участках с интенсивным снеготаянием или в условиях высокого уровня грунтовых вод глубина может быть увеличена до 1,0–1,2 метра по результатам теплотехнического расчета. Поперечное сечение канавы проектируется преимущественно трапецеидальным, реже — треугольным.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.
Нормативная ширина по дну трапецеидальной канавы составляет не менее 0,4 метра, что обеспечивает возможность механизированной очистки кювета от заиления и донных отложений в период эксплуатационного содержания дороги. Заложение откосов канавы принимается с учетом устойчивости грунтов: в суглинках и глинах допускается крутизна 1:1,5, тогда как в слабых, насыпных или переувлажненных грунтах заложение откосов полого уширяют до 1:2 или 1:3. Продольный уклон канавы проектируется параллельно продольному профилю автодороги, но не менее минимально допустимых значений для предотвращения застоя воды.
3. Расчет уклона и водопропускной способности кювета
Гидравлический расчет водоотводных канав и кюветов направлен на определение максимального объема дождевых и талых вод, которые сооружение должно беспрепятственно пропускать без перелива через бровки и размыва стенок. Исходными данными для расчета служат интенсивность максимальных суточных осадков расчетной обеспеченности (в зависимости от категории дороги), площадь водосборного бассейна, коэффициент фильтрации грунтов и шероховатость стенок канавы. Минимальный допустимый продольный уклон составляет 5‰ (0,005), а в исключительно сложных условиях равнинного рельефа допускается уменьшение до 3‰ (0,003) при условии обязательного устройства гарантированного уклона дна.
В случаях, когда фактический продольный уклон местности превышает предельно допустимые значения для не укрепленных канав (обычно более 30–40‰), скорость течения воды возрастает до критических величин, вызывая эрозию дна и бортов. Для снижения гидравлической энергии потока в проектах закладывают устройство быстротоков, перепадов или ступенчатых гасителей энергии. Все расчетные формулы и коэффициенты шероховатости принимаются в строгом соответствии с действующими методическими рекомендациями по расчету гидравлических характеристик дорожных водоотводных систем.
4. Способы укрепления дна и откосов водоотводных канав
Выбор метода инженерной защиты (укрепления) поверхностей водоотводных канав напрямую зависит от расчетной скорости движения воды и типа вместительных грунтов. При скоростях течения до 1,0 м/с допускается наиболее простой и экономичный способ — биологическое укрепление путем посева многолетних трав по слою растительного грунта с предварительным уплотнением. Если скорость воды возрастает до 1,5–2,0 м/с, применяются геосинтетические материалы, такие как объемные георешетки, заполненные щебнем или засыпанные грунтиком с травосеянием, а также геоматы.
При высоких скоростях потока (свыше 2,0–3,0 м/с) или на участках сопряжения с водопропускными трубами и искусственными сооружениями используют капитальное гидротехническое укрепление: монолитный бетон класса не ниже B15-B25, сборные железобетонные лотки по ГОСТ 32955-2014, мощение камнем по слою щебеночной подготовки или габионные конструкции (матрасы Рено). Выбор конкретного типа укрепления обосновывается в проектно-сметной документации технико-экономическим сравнением вариантов с учетом затрат на последующее содержание дорожной инфраструктуры.
5. Различие между кюветами, нагорными и водоотводными канавами
В проектной документации на строительство и реконструкцию автомобильных дорог часто возникает путаница в терминологии между различными типами открытых канав. Дорожный кювет располагается непосредственно в пределах земляного полотна (у подошвы насыпи или на выемках) и предназначен для перехвата воды, стекающей непосредственно с проезжей части и откосов насыпи. Его геометрические размеры и привязка стандартизированы поперечным профилем дороги.
Нагорная канава устраивается с нагорной стороны дороги на косогорах вне пределов земляного полотна (выше бровки выемки). Ее главная задача — перехватить и отвести поверхностный сток, идущий с прилегающего природного склона, не допуская его выхода на откосы земляного полотна. Водоотводная канава в широком смысле — это собирательный термин для всех прочих отводящих канав, которые транспортируют воду от кюветов и нагорных канав к местам сброса в естественные водоемы, овраги или очистные сооружения. Ниже приведена таблица сравнения этих гидротехнических элементов.
6. Типовые ошибки при устройстве водоотвода и замечания экспертизы
Государственная экспертиза проектной документации уделяет особое внимание разделу водоотвода, так как ошибки на этой стадии ведут к аварийным ситуациям при эксплуатации дорог. Одной из самых частых ошибок является отсутствие увязки продольного профиля канавы с рельефом местности, что приводит к образованию «бессточных зон» (луж и заболачиваний). Другая распространенная проблема — занижение коэффициентов шероховатости или игнорирование пиковых расходов ливневых вод при гидравлическом расчете.
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
Также эксперты часто выявляют несоответствие выбранного типа укрепления откосов фактическим скоростям течения воды, отсутствие организованного сброса воды на пониженных участках в локальные очистные сооружения (ЛОС) и нарушение экологических требований по защите водных объектов от неочищенного поверхностного стока. Ниже представлена таблица основных ошибок и методов их предотвращения.
Таблица 1. Этапы проектирования и состав работ по устройству дорожного водоотвода| Этап проектирования / строительных работ | Нормативный документ / Основание | Состав и содержание выполняемых работ | Результат / Выходная документация |
|---|---|---|---|
| Инженерно-гидрологические изыскания | СП 47.13330, СП 11-103-97 | Сбор данных по осадкам, определение площадей водосбора, расчет максимальных расходов. | Технический отчет по гидрологическим изысканиям. |
| Гидравлический и конструктивный расчет | СП 34.13330.2021, ГОСТ 32868 | Определение сечений канав, уклонов, скоростей потока, подбор типов укрепления. | Расчетно-пояснительная записка (раздел ПД). |
| Разработка чертежей поперечных профилей | ГОСТ Р 21.101, ГОСТ 21.511 | Вычерчивание конструкций кюветов, нагорных канав, привязка к пикетажу. | Комплект рабочих чертежей (марка АД / ПОС). |
| Составление сметной документации | ГЭСН-2001, ФЕР-2001 / ТСН | Оценка объемов земляных работ, устройство подстилающих слоев, монтаж лотков и укреплений. | Локальные сметные расчеты (ЛСР). |
| Строительный контроль и приемка | СП 48.13330, ГОСТ Р 58397 | Проверка геометрии канав нивелиром, контроль качества уплотнения и бетонирования. | Акты освидетельствования скрытых работ (АОСР). |
| Типичная ошибка в проекте | Последствия для дороги | Причина возникновения | Как проверить и исправить |
|---|---|---|---|
| Отсутствие уклона (контруклон) в кювете | Застой воды, размокание обочин, пучинистость грунта. | Ошибки нивелирования при изысканиях или привязке профиля. | Проверить продольные отметки дна канавы по пикетам, пересчитать проектный профиль. |
| Недостаточное сечение канавы | Перелив воды через бровку на проезжую часть и размыв откоса насыпи. | Занижение расчетного расхода ливневых вод (неверный водосбор). | Выполнить повторный гидрологический расчет по методике СП для максимального модуля стока. |
| Отсутствие укрепления на крутых склонах | Интенсивная эрозия почвы, размыв дна, вынос грунта на проезжую часть. | Экономия на материалах без учета фактической скорости течения воды. | Рассчитать критическую скорость и заложить железобетонные лотки или георешетку. |
| Сброс неочищенной воды в рельеф | Штрафы от Росприроднадзора, экологическое загрязнение водоемов. | Игнорирование экологических требований ГОСТ 32868-2014. | Предусмотреть локальные очистные сооружения (ЛОС) или испарительные площадки. |
Чек-лист проверки проекта дорожного водоотвода
Для самостоятельного аудита проектной документации или проверки смет на устройство водоотводных канав используйте следующий подробный чек-лист:
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
- Проверено наличие ссылки на СП 34.13330.2021 и ГОСТ 32868-2014 в пояснительной записке.
- Минимальная глубина кюветов принята не менее 0,6 м от бровки земляного полотна.
- Продольный уклон канав составляет не менее 5‰ (или обосновано снижение до 3‰).
- Ширина по дну трапецеидального сечения заложена от 0,4 м и более.
- Выполнен расчет водопропускной способности с учетом максимальных ливневых осадков района.
- Типы укрепления откосов подобраны на основании гидравлического расчета скоростей потока.
- Предусмотрены сопряжения кюветов с водопропускными трубами и местами сброса в водоемы.
- В сметной документации учтены все объемы земляных работ (разработка и доработка грунта, вывоз лишнего).
8. Ограничения и допущения при проектировании
Настоящие рекомендации и нормативные требования носят общий характер и базируются на типовых инженерно-геологических условиях. При проектировании уникальных объектов, дорог в сложных горно-геологических условиях, на вечной мерзлоте или в зонах интенсивного карстообразования требуются специализированные расчеты и разработка индивидуальных технических решений. Достоверность гидравлических расчетов напрямую зависит от качества исходных метеорологических и топографических данных, предоставленных подрядной изыскательской организацией.
Часто задаваемые вопросы (FAQ)
Какой ГОСТ и СП регламентируют устройство водоотводной канавы вдоль автомобильной дороги?
Проектирование регламентируется СП 34.13330.2021 «Автомобильные дороги» (актуализированная редакция СНиП 2.05.02-85*) и ГОСТ 32868-2014 «Дороги автомобильные общего пользования. Требования к организации экологически безопасного водоотвода».
Какова минимальная глубина и ширина по дну водоотводной канавы по нормативам?
Минимальная расчетная глубина дорожного кювета составляет 0,6 м от бровки земляного полотна. Минимальная ширина по дну для трапецеидального сечения канавы принимается не менее 0,4 м.
Какой минимальный продольный уклон водоотводной канавы допускается в равнинной местности?
Нормативный минимальный продольный уклон составляет 5‰ (0,005). На участках с крайне плоским равнинным рельефом допускается его снижение до 3‰ (0,003) при условии обеспечения проектных отметок.
В каких случаях требуется укрепление откосов и дна канавы бетоном или георешеткой по ГОСТ?
Укрепление (бетонирование, георешетка, мощение камнем) становится обязательным, когда расчетная скорость течения воды в канаве превышает 1,0–1,5 м/с, так как при больших скоростях неизбежно возникает эрозия и размыв грунта.
Какие требования предъявляет государственная экспертиза к разделу водоотвода в ПД?
Экспертиза проверяет обоснованность гидравлических расчетов, соответствие геометрических параметров норматипам СП и ГОСТ, наличие организованного сброса стоков с очисткой, а также увязку продольного профиля дороги с естественным рельефом местности.
