Метод динамического зондирования грунтов: проведение, ГОСТ 19912-2021, оборудование
Полное руководство по проведению полевых испытаний грунтовых массивов по ГОСТ 19912-2021, подбору оборудования, расчету физико-механических характеристик и оценке несущей способности фундаментов.
Динамическое зондирование грунтов — это метод полевых инженерно-геологических изысканий, регламентированный ГОСТ 19912-2021, который заключается в непрерывном или прерывистом погружении конического наконечника в грунт под воздействием ударов падающего молота фиксированной массы с целью определения условного динамического сопротивления ($q_d$), плотности сложения и пространственной неоднородности массива.
Ключевые выводы (Summary Box)
- Динамическое зондирование грунтов позволяет быстро оценить степень уплотнения песчаных, дисперсных и насыпных массивов непосредственно на строительной площадке.
- Метод выполняется строго по стандарту ГОСТ 19912-2021 «Грунты. Методы полевых испытаний статическим и динамическим зондированием».
- Динамические испытания не заменяют полностью инженерно-геологические скважины и лабораторные анализы, а применяются в комплексе.
- Надежность расчета модуля деформации и несущей способности зависит от корректной калибровки молота и соблюдения высоты его падения.
- В грунтах с крупнообломочными включениями (более 25–40% гальки или валунов) метод становится неэффективным и искажает результаты.
Содержание статьи:
- 1. Суть и область применения метода динамического зондирования
- 2. Оборудование и типы зондировочных установок
- 3. Сравнение: динамическое и статическое зондирование
- 4. Интерпретация результатов и расчет показателей грунта
- 5. Состав работ и этапы проведения полевых испытаний
- 6. Типичные ошибки и методы их контроля
- 7. Ограничения метода и нормативная база
- 8. Чек-лист проверки качества изысканий
- 9. Часто задаваемые вопросы (FAQ)
- 10. Экспертная поддержка и контакты
1. Суть и область применения метода динамического зондирования
Динамическое зондирование грунтов представляет собой высокоэффективный полевой метод исследования, используемый в рамках инженерно-геологических изысканий для строительства зданий, сооружений, дорог и гидротехнических объектов. Суть технологии заключается в измерении сопротивления грунта погружению специального забивного зонда под воздействием механических ударов. Энергия удара расходуется на преодоление лобового сопротивления конуса и трение грунта по боковой поверхности штанг, что фиксируется в виде количества ударов, необходимых для погружения зонда на заданную глубину (обычно на каждые 10 см).
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
Область применения данного метода охватывает песчаные грунты различной крупности и влажности, насыпные грунты при оценке степени их уплотнения, а также отдельные разновидности глинистых дисперсных грунтов в пластичном и текучепластичном состояниях. Полученные в ходе испытаний данные позволяют инженерам-геотехникам оперативно определять пространственную неоднородность массива, выявлять зоны слабых грунтов, линзы торфа или слабые прослойки, а также оценивать несущую способность оснований под будущие фундаменты без трудоемкого отбора монолитов из каждой точки.
2. Оборудование и типы зондировочных установок

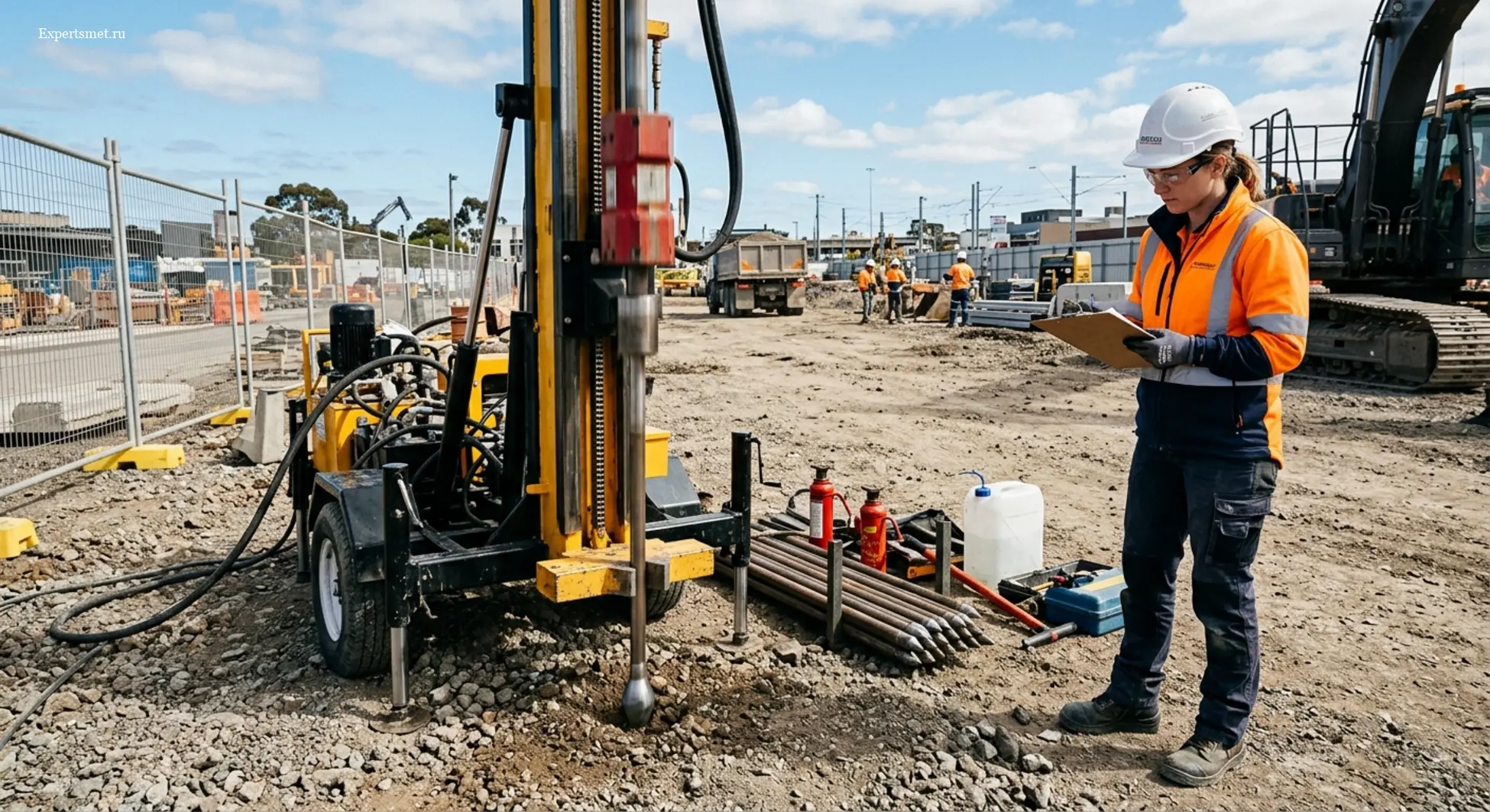

Для проведения полевых испытаний используется специализированная зондировочная установка, включающая в себя ударный механизм (молот с направляющей штангой), систему подъема молота, набор погружаемых штанг и конический наконечник (конус зонда). Согласно актуальным стандартам, геометрия конуса имеет стандартный угол раскрытия (обычно 60 градусов) и площадь поперечного сечения 10, 15 или 20 см², что обеспечивает сопоставимость результатов на различных объектах строительства.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.
Классификация оборудования опирается на массу ударного груза, высоту его падения и суммарную энергию единичного удара. В практике инженерных изысканий выделяют легкие, средние, тяжелые и сверхтяжелые установки. Легкие ручные комплексы применяются для экспресс-оценки насыпных грунтов и дорожных оснований на небольшой глубине. Тяжелые и механизированные самоходные установки на базе буровых станков или гусеничных шасси позволяют погружать зонды на глубину до 20–30 метров и более, преодолевая значительное сопротивление плотных песчаных слоев.
3. Сравнение: динамическое и статическое зондирование
Выбор метода полевых испытаний грунтов зависит от геологических условий площадки, типа проектируемого фундамента и задач изысканий. Статическое зондирование предполагает плавное вдавливание конуса гидродомкратами с постоянной скоростью, тогда как динамическое основано на ударном импульсе. Ниже приведена сравнительная таблица ключевых параметров обоих методов.
| Критерий сравнения | Динамическое зондирование (ГОСТ 19912-2021) | Статическое зондирование (ГОСТ 19912-2021) |
|---|---|---|
| Принцип погружения | Ударное погружение падающим молотом | Непрерывное или прерывистое вдавливание домкратами |
| Основные измеряемые параметры | Число ударов $N$ на шаг погружения, условное динамическое сопротивление $q_d$ | Удельное сопротивление под конусом ($q_c$), трение на муфте ($f_s$) |
| Эффективность по типам грунтов | Песчаные, насыпные, гравелистые грунты малой и средней плотности | Глинистые, илистые, супесчаные и песчаные грунты мягкопластичной консистенции |
| Мобильность и скорость | Высокая мобильность легких установок, быстрая точка испытания | Требуется тяжелая анкерная или грузовая установка с реактивным усилием |
| Ограничения метода | Искажение данных при наличии крупных валунов, затухание энергии в глубоких штангах | Невозможность продавить плотные каменистые грунты и гравелистые отложения |
4. Интерпретация результатов и расчет показателей грунта
Обработка полевых данных динамического зондирования заключается в построении графиков погружения — зондограмм, на которых отображается зависимость количества ударов от глубины испытания. На основе эмпирических формул и региональных корреляционных коэффициентов, установленных нормативными документами, рассчитывается условное динамическое сопротивление грунта ($q_d$). Этот параметр отражает способность массива противостоять динамическим нагрузкам.
Специалисты используют полученные значения для вычисления показателя плотности сложения песчаных грунтов ($I_D$), консистенции глинистых разновидностей, а также для приближенной оценки модуля деформации грунта ($E$) и несущей способности свайных или плитных фундаментов. Важно учитывать, что расчеты по динамическому зондированию носят косвенный характер и требуют обязательной верификации (калибровки) с помощью лабораторных испытаний образцов грунта, отобранных из контрольных инженерно-геологических скважин.
5. Состав работ и этапы проведения полевых испытаний
Производственный процесс полевых исследований регламентирован нормативными требованиями и состоит из нескольких последовательных этапов. Несоблюдение технологической последовательности может привести к грубым погрешностям в отчетной документации и забраковке инженерных изысканий экспертизой.
| Этап работ | Состав мероприятий и операций | Нормативные требования и выходная документация |
|---|---|---|
| 1. Подготовительный | Изучение технического задания, рекогносцировка площадки, проверка исправности оборудования и калибровка молота. | Программа инженерных изысканий, акты проверки измерительного инструмента. |
| 2. Полевой этап | Установка оборудования в проектную точку, вертикальное погружение зонда ударами молота, фиксация числа ударов на интервале. | ГОСТ 19912-2021, полевые журналы испытаний, первичные ведомости забивки. |
| 3. Контрольное бурение | Проходка контрольных скважин рядом с точками зондирования для отбора проб грунта и уточнения литологического разреза. | СП 47.13330.2016, колонки скважин, акты отбора проб нарушенного и ненарушенного сложения. |
| 4. Камеральная обработка | Построение зондограмм, расчет условного сопротивления, сопоставление с лабораторными данными, составление отчета. | Технический отчет по инженерно-геологическим изысканиям, сводные таблицы физико-механических свойств. |
6. Типичные ошибки и методы их контроля
При проведении динамического зондирования исполнители нередко допускают технологические ошибки, которые искажают результаты и приводят к неверному определению несущей способности грунта. Ниже представлена таблица распространенных нарушений и способы их предотвращения.
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
| Типичная ошибка | Технические последствия | Как проверить и предотвратить |
|---|---|---|
| Отклонение штанг от вертикали | Увеличение бокового трения о грунт, ложное завышение числа ударов и сопротивления. | Использовать уровень или отвес при установке стартовой штанги, применять центрирующие направляющие. |
| Износ конического наконечника | Уменьшение площади поперечного сечения конуса, искажение передаваемой энергии. | Проводить регулярный геометрический контроль конуса перед началом смены, своевременно заменять изношенные элементы. |
| Игнорирование бокового трения на большой глубине | Искажение чистого лобового сопротивления грунта штангами большой длины. | Применять обсадные трубы или специальные муфты для снятия трения штанг в соответствии с ГОСТ 19912-2021. |
| Отсутствие контрольного бурения | Неправильная идентификация литологических слоев и грубые ошибки в геологическом разрезе. | Проектировать изыскания с обязательным сочетанием зондирования и бурения скважин (не менее 20-30% точек с бурением). |
7. Ограничения метода и нормативная база
Как и любой метод полевых испытаний, динамическое зондирование имеет жесткие технологические ограничения. Метод не может применяться как единственный и самостоятельный источник данных для проектирования фундаментов ответственных сооружений без проходки контрольных инженерно-геологических скважин и лабораторных исследований грунтов. В грунтах, содержащих крупные обломки, гальку или валуны (свыше 25–40% по массе), зонд упирается в препятствие, что приводит к резкому скачку числа ударов и ложному выводу о высокой плотности всего массива.
Нормативное сопровождение изысканий базируется на комплексе актуальных государственных стандартов и сводов правил. Основным регламентирующим документом является ГОСТ 19912-2021. Дополнительно изыскатели обязаны руководствоваться общими положениями СП 47.13330.2016 «Инженерные изыскания для строительства. Основные положения», требованиями к проектированию оснований по СП 22.13330.2016, а также методическими рекомендациями СП 11-105-97 (Части I–VI) по инженерно-геологическим изысканиям.
8. Чек-лист проверки качества изысканий методом динамического зондирования
Чтобы гарантировать достоверность полевых данных и успешное прохождение государственной или негосударственной экспертизы технического отчета, заказчику или техническому надзору рекомендуется использовать следующий структурированный чек-лист:
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
- Проверено наличие актуальной ссылки на ГОСТ 19912-2021 в программе и техническом отчете по изысканиям.
- Подтверждена исправность и заводская калибровка ударного молота, соответствие массы груза и высоты падения паспортным данным.
- Выполнено сопоставление точек динамического зондирования с контрольными буровыми скважинами (наличие увязки по глубине).
- На графиках зондограмм четко прослеживается динамика изменения числа ударов по интервалам погружения (обычно через каждые 10 см).
- Учтено влияние бокового трения штанг при погружении на глубину более 5–10 метров.
- Проведена лабораторная проверка физико-механических свойств грунтов для корректной интерпретации полевых данных.
- Отчет подписан сертифицированными специалистами-геотехниками, состоящими в национальных реестрах НОПРИЗ/НОСТРОЙ.
9. Часто задаваемые вопросы (FAQ)
В чем главное отличие метода динамического зондирования грунтов от статического?
Главное отличие заключается в способе погружения зонда в грунт. При динамическом зондировании погружение происходит под воздействием ударов падающего молота фиксированной массы, а при статическом — путем плавного вдавливания конуса с помощью гидравлических домкратов с постоянной скоростью.
Для каких типов грунтов запрещено или неэффективно применять динамическое зондирование?
Динамическое зондирование неэффективно и дает искаженные результаты в скальных грунтах, а также в дисперсных массивах с содержанием крупнообломочных включений (галька, щебень, валуны) более 25–40% по массе, так как конус упирается в крупные камни.
Какова максимальная глубина исследования грунта методом динамического зондирования?
Глубина исследования зависит от мощности применяемой установки и плотности грунта. Легкие ручные установки обычно используют на глубину до 5–10 метров, в то время как тяжелые механизированные комплексы позволяют погружать зонд на 25–30 метров и более.
Как по количеству ударов при динамическом зондировании рассчитать модуль деформации и несущую способность?
Расчет выполняется на основе эмпирических формул и корреляционных зависимостей, приведенных в ГОСТ 19912-2021 и региональных геотехнических рекомендациях, путем пересчета числа ударов в условное динамическое сопротивление грунта с последующим определением его плотности и деформационных характеристик.
Можно ли провести инженерно-геологические изыскания под фундамент только динамическим зондированием без бурения скважин?
Нет, нормативные документы (СП 47.13330.2016 и ГОСТ 19912-2021) запрещают использовать динамическое зондирование как единственный метод. Полевые испытания обязательно комбинируются с проходкой контрольных скважин и лабораторными анализами проб грунта.
