Теплотехнический расчет ограждающих конструкций зданий: правила проектирования тепловой защиты

Определение термина

Теплотехнический расчет ограждающих конструкций здания — это инженерный процесс определения физических параметров строительных конструкций (стен, перекрытий, покрытий), направленный на обеспечение нормативных показателей тепловой защиты, предотвращение выпадения конденсата на внутренних поверхностях и оптимизацию энергопотребления здания в течение отопительного периода.

Зачем нужен теплотехнический расчет ограждающей конструкции?

Теплотехнический расчет является фундаментом для проектирования энергоэффективного здания. Его основная цель — создание комфортного микроклимата внутри помещений при минимальных затратах на отопление. Без проведения данного расчета невозможно гарантировать, что ограждающие конструкции будут соответствовать санитарно-гигиеническим нормам, а именно — исключать риск появления плесени и грибка из-за переохлаждения внутренних поверхностей стен.

Нормативная база: СП 50.13330.2012 и требования к тепловой защите

Основным документом, регламентирующим тепловую защиту зданий в Российской Федерации, является СП 50.13330.2012 «Тепловая защита зданий». Этот свод правил устанавливает требования к теплотехническим показателям ограждающих конструкций, которые должны обеспечивать выполнение санитарно-гигиенических условий и требований энергосбережения. Важным дополнением является СП 131.13330.2020 «Строительная климатология», содержащий данные о температурах наружного воздуха и продолжительности отопительного периода для различных регионов.

Пошаговый алгоритм расчета теплотехнических показателей стены

Процесс расчета начинается с определения климатических параметров региона строительства. Сначала вычисляются градусо-сутки отопительного периода (ГСОП) по формуле: ГСОП = (t_в - t_от) * z_от, где t_в — расчетная температура внутреннего воздуха, t_от — средняя температура отопительного периода, z_от — продолжительность отопительного периода. Полученное значение ГСОП позволяет определить требуемое сопротивление теплопередаче (R_req) по таблицам СП 50.13330.2012.

Далее рассчитывается фактическое сопротивление теплопередаче (R_0) многослойной конструкции. Оно складывается из сопротивлений каждого слоя (R_i = δ_i / λ_i), где δ — толщина слоя, λ — коэффициент теплопроводности материала. Важно учитывать коэффициент теплотехнической однородности (r), который снижает итоговое R_0 из-за наличия «мостиков холода» (стыков, крепежа, оконных откосов). Итоговое значение R_0 должно быть не меньше R_req.

Определение толщины утеплителя и точки росы

Толщина утеплителя подбирается таким образом, чтобы суммарное сопротивление теплопередаче конструкции удовлетворяло нормативным требованиям. При этом критически важно выполнить проверку на отсутствие конденсата. Точка росы — это температура, при которой влага, содержащаяся в воздухе, переходит в жидкое состояние. В правильно спроектированной стене точка росы должна находиться в слое утеплителя или за его пределами, чтобы влага не скапливалась внутри несущей конструкции.

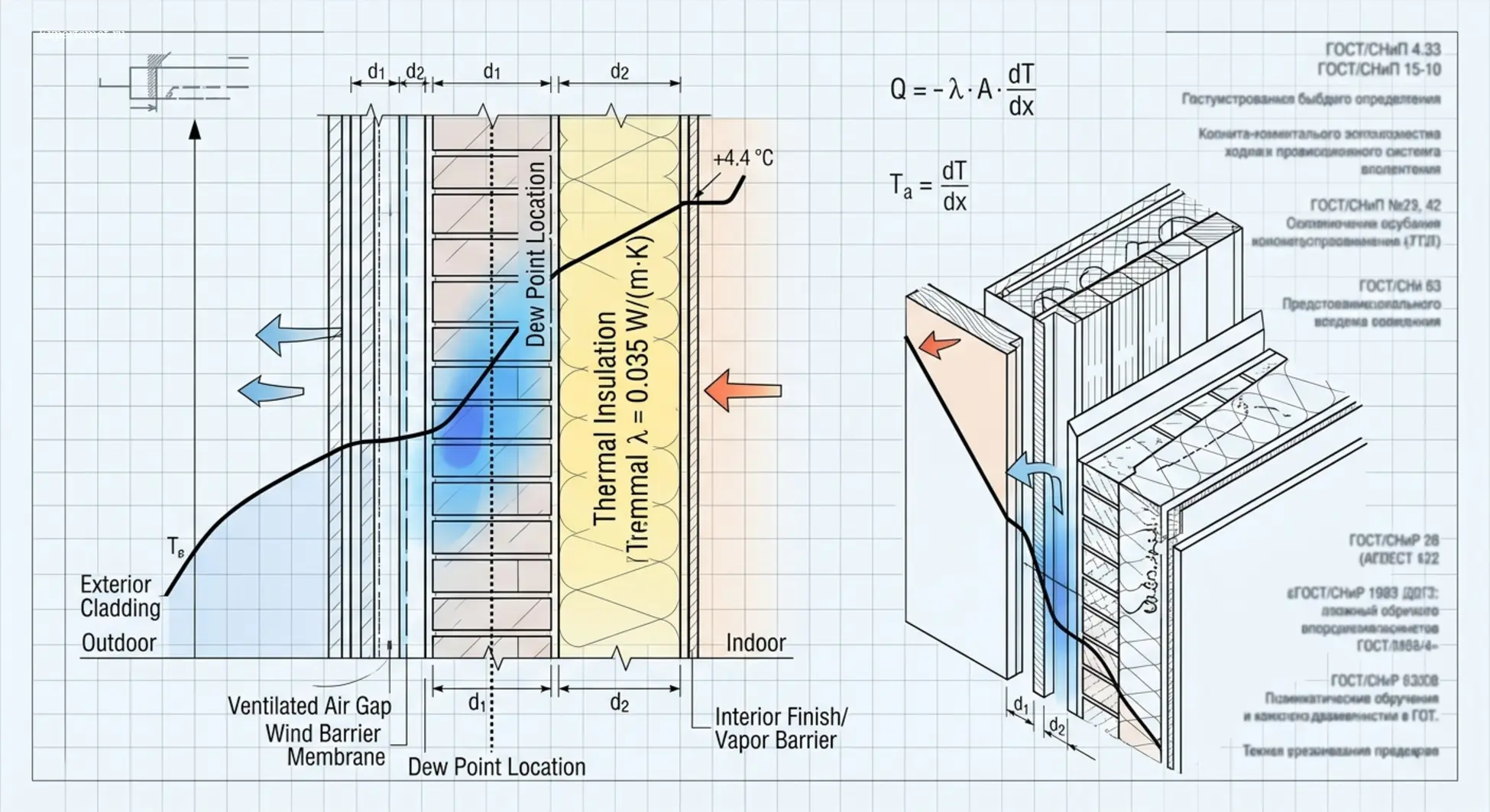

Для проверки используется расчет распределения температур по сечению стены. Если расчет показывает, что температура внутренней поверхности стены опускается ниже температуры «точки росы» при расчетных условиях, необходимо увеличить толщину теплоизоляционного слоя или изменить его расположение. Также следует учитывать паропроницаемость материалов: слои должны располагаться так, чтобы паропроницаемость увеличивалась изнутри наружу, предотвращая накопление влаги в конструкции.

Сравнительные таблицы и критерии

Чек-лист проверки теплотехнического расчета

Для обеспечения качества проектной документации рекомендуем использовать следующий чек-лист:

• Проверено ли соответствие климатических данных актуальному СП 131.13330?
• Учтен ли коэффициент теплотехнической однородности (r) для всех узлов примыкания?
• Соответствует ли принятая толщина утеплителя расчетному значению R_req?
• Выполнена ли проверка на отсутствие конденсата на внутренней поверхности?
• Учтены ли условия эксплуатации материалов (А или Б) согласно приложению Т СП 50?
• Соответствует ли паропроницаемость слоев принципу «изнутри наружу»?
• Оформлен ли расчет в составе раздела ЭЭ согласно требованиям экспертизы?

Ограничения и рекомендации

Важно понимать, что теплотехнический расчет является теоретической моделью. Реальные показатели теплозащиты могут отличаться из-за качества монтажа, наличия скрытых дефектов (мостиков холода, неплотностей в утеплителе) и фактических условий эксплуатации. Рекомендации по выбору материалов должны основываться на сертифицированных данных производителей. Без проведения натурных тепловизионных обследований после завершения строительства невозможно подтвердить полное соответствие проектным показателям.

Часто задаваемые вопросы

Как рассчитать требуемое сопротивление теплопередаче стены по СП 50.13330.2012?

Требуемое сопротивление рассчитывается на основе ГСОП. Сначала определяется ГСОП региона, затем по таблицам СП 50.13330.2012 выбирается нормативное значение R_req для стен жилых зданий.

Какая формула используется для вычисления ГСОП?

ГСОП = (t_в - t_от) * z_от, где t_в — температура внутри помещения (обычно +20°C), t_от — средняя температура наружного воздуха за отопительный период, z_от — продолжительность периода в сутках.

Как влияет коэффициент теплотехнической однородности на итоговую толщину утеплителя?

Коэффициент (r) снижает общее сопротивление стены. Чем ниже однородность (больше мостиков холода), тем больше должна быть толщина утеплителя для достижения требуемого R_req.

Где должна находиться точка росы в правильно рассчитанной многослойной стене?

В идеале точка росы должна находиться в слое утеплителя или за его пределами, чтобы исключить намокание несущих конструкций и отделочных материалов.

Каковы последствия ошибки в теплотехническом расчете?

Ошибки ведут к промерзанию стен, образованию конденсата, плесени, повышенным расходам на отопление и невозможности сдать объект в эксплуатацию из-за несоответствия классу энергоэффективности.
