Коэффициент Пуассона грунта и глины: таблицы значений по СП, расчет
Коэффициент Пуассона грунта (также известный как коэффициент поперечной деформации, обозначаемый греческой буквой $\nu$) представляет собой фундаментальный упругий параметр механики грунтов, характеризующий отношение абсолютного значения относительной поперечной деформации к относительной продольной деформации при одноосном напряженном состоянии. Для большинства дисперсных минеральных сред этот показатель варьируется от 0,20 для плотных песчаных и крупнообломочных грунтов до 0,42–0,50 для сильно водонасыщенных глинистых разностей в недренированном состоянии. Точное установление этого параметра регламентировано требованиями нормативных документов СП 22.13330.2016 «Основания зданий и сооружений» и специализированными лабораторными методиками по ГОСТ 12248.3-2020.
Коэффициент Пуассона грунта — это безразмерный упругий геотехнический параметр, определяющий способность минерального скелета и поровой воды грунтового основания изменять свои поперечные линейные размеры при продольном сжатии или растяжении, непосредственно влияющий на распределение напряжений и осадку фундаментов в расчетных геотехнических комплексах.
Основные выводы и краткий обзор (Key Takeaways)
- Диапазон величин: $\nu$ изменяется от 0,15–0,20 для сухих крупнообломочных грунтов и плотных песков до 0,42–0,49 для текучих глинистых грунтов.
- Зависимость от консистенции: Для глинистых грунтов (глины, суглинки) коэффициент Пуассона напрямую возрастает по мере увеличения показателя текучести $I_L$.
- Роль в моделировании: Параметр является обязательным в упругопластичных моделях (например, Mohr-Coulomb и Hardening Soil) при расчете осадков в расчетных комплексах Plaxis и SCAD.
- Нормативная база: Базовые значения принимаются по справочным приложениям СП 22.13330, а уточненные — по результатам трехосных испытаний (стабилометрии).
- Критичность недренированного состояния: Водонасыщенные глины при быстрой нагрузке имеют коэффициент Пуассона, стремящийся к 0,5, что соответствует условиям постоянства объема.
Содержание статьи
- 1. Что такое коэффициент Пуассона (поперечной деформации) грунта
- 2. Нормативные значения коэффициента Пуассона для глин, суглинков и песков
- 3. Таблица коэффициентов Пуассона для разных типов грунтов по СП 22.13330
- 4. Влияние влажности и консистенции глины на коэффициент Пуассона
- 5. Как определить коэффициент Пуассона: лабораторные методы и изыскания
- 6. Применение коэффициента в программах геотехнического расчета (Plaxis, SCAD)
- 7. Состав работ и этапы определения упругих характеристик грунтов
- 8. Типичные ошибки проектировщиков и методы их проверки
- 9. Чек-лист проверки геотехнических параметров и сметной документации
- 10. Ограничения и допущения нормативных расчетов
- 11. Часто задаваемые вопросы (FAQ)
1. Что такое коэффициент Пуассона (поперечной деформации) грунта
В классической теории упругости коэффициент Пуассона является одной из ключевых характеристик изотропного материала, связывающей продольные и поперечные деформации. В механике грунтов применение этого термина имеет свою специфику, так как грунты представляют собой сложные многокомпонентные системы, состоящие из твердых минеральных частиц, воды и газа. Под воздействием внешней нагрузки от фундаментов зданий и сооружений в геологическом массиве развивается сложное напряженно-деформированное состояние. В этих условиях коэффициент поперечной деформации выступает как коэффициент пропорциональности, определяющий реакцию основания в латеральном (боковом) направлении.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
Физический смысл данного параметра заключается в отражении способности уплотняемого грунта выдавливаться в стороны под вертикальной нагрузкой. Если для абсолютно несжимаемой среды (например, идеальной жидкости) коэффициент Пуассона в точности равен 0,5, то для сухих песчаных грунтов он может составлять всего 0,2–0,25, что указывает на их высокую способность к объемному изменению (пористому уплотнению) при минимальном боковом расширении. Понимание и корректный выбор этого показателя критически важны для предотвращения аварийных ситуаций, неравномерных осадок и кренов высотных сооружений, запроектированных на сложных инженерно-геологических элементах.
2. Нормативные значения коэффициента Пуассона для глин, суглинков и песков
Назначение расчетных физико-механических свойств оснований регламентировано сводом правил СП 22.13330.2016. Согласно нормативным требованиям, для предварительных расчетов осадок методом линейно деформируемого полупространства допускается использовать справочные значения упругих констант. Однако для детальных геотехнических расчетов методом конечных элементов (МКЭ) требуется дифференцированный подход, учитывающий генезис, возраст, плотность сложения и влажностное состояние грунта. Песчаные грунты характеризуются относительно стабильными упругими свойствами, зависящими главным образом от их пористости и степени водонасыщения.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.
Для глинистых грунтов (глин, суглинков, супесей) диапазон изменения коэффициента Пуассона значительно шире. Это обусловлено многообразием их консистенций — от твердого состояния до текучего. В водонасыщенных глинистых грунтах в условиях быстрого приложения нагрузки (недренированный сдвиг, когда поравая вода не успевает отфильтроваться) коэффициент Пуассона резко возрастает и в расчетах часто принимается равным 0,49–0,495, моделируя поведение практически несжимаемого материала. При длительном нагружении (дренированный режим) избыточное поровое давление рассеивается, и скелет грунта уплотняется, что приводит к снижению эффективного коэффициента Пуассона до нормативных значений упругости.
3. Таблица коэффициентов Пуассона для разных типов грунтов по СП 22.13330
Ниже приведена сводная таблица нормативных и справочных значений коэффициента Пуассона ($\nu$) для различных классов и разновидностей дисперсных грунтов, составленная на основе обобщения данных инженерно-геологических изысканий и положений действующих строительных правил.
Таблица 1. Нормативные значения коэффициента Пуассона ($\nu$) для грунтов| Класс и разновидность грунта | Состояние / Показатель текучести ($I_L$) | Коэффициент Пуассона, $\nu$ |
|---|---|---|
| Пески гравелистые и крупные | Влажные и водонасыщенные / любой плотности | 0,20 – 0,25 |
| Пески средней крупности | Слабоволажные и водонасыщенные | 0,25 – 0,28 |
| Пески мелкие и пылеватые | От малой степени влажности до водонасыщенных | 0,27 – 0,30 |
| Супеси | $I_L \le 0$ (твердые и полутвердые) | 0,28 – 0,32 |
| Супеси | $0 < I_L \le 0,75$ (пластичные) | 0,32 – 0,35 |
| Суглинки | $I_L \le 0$ (твердые) | 0,30 – 0,33 |
| Суглинки | $0 < I_L \le 0,5$ (полутвердые и тугопластичные) | 0,33 – 0,37 |
| Суглинки | $0,5 < I_L \le 1,0$ (мягкопластичные и текучепластичные) | 0,37 – 0,42 |
| Глины | $I_L \le 0$ (твердые и полутвердые) | 0,32 – 0,35 |
| Глины | $0 < I_L \le 0,5$ (тугопластичные) | 0,36 – 0,40 |
| Глины | $0,5 < I_L \le 1,0$ (мягкопластичные и текучепластичные) | 0,40 – 0,45 |
| Глины водонасыщенные | $I_L > 1,0$ (текучие в недренированном состоянии) | 0,45 – 0,49 |
4. Влияние влажности и консистенции глины на коэффициент Пуассона
Физическое состояние глинистых грунтов напрямую определяется влажностью и числом пластичности, которые в комплексе формируют показатель текучести $I_L$. Лабораторные исследования показывают ярко выраженную корреляцию между переходом глины из твердого состояния в текучепластичное и ростом коэффициента поперечной деформации. В твердом состоянии структурные связи между минеральными агрегатами прочны, а пленки связанной воды тонки, что препятствует мгновенному латеральному выдавливанию и обуславливает относительно низкие значения $\nu$ (в районе 0,32–0,35).
По мере насыщения грунтовой толщи водой и увеличения показателя текучести $I_L$, доля свободной воды в порах возрастает. При приложении сжимающей нагрузки такая среда начинает проявлять квазигидростатические свойства. Поровая вода принимает на себя значительную часть всестороннего давления, что приводит к резкому увеличению деформаций в поперечном направлении по отношению к продольному сжатию. В результате для мягкопластичных и текучих глин коэффициент Пуассона вплотную приближается к предельному значению 0,5, что обязательно учитывается при проектировании котлованов, подпорных стен и фундаментов на слабой водонасыщенной базе.
5. Как определить коэффициент Пуассона: лабораторные методы и изыскания

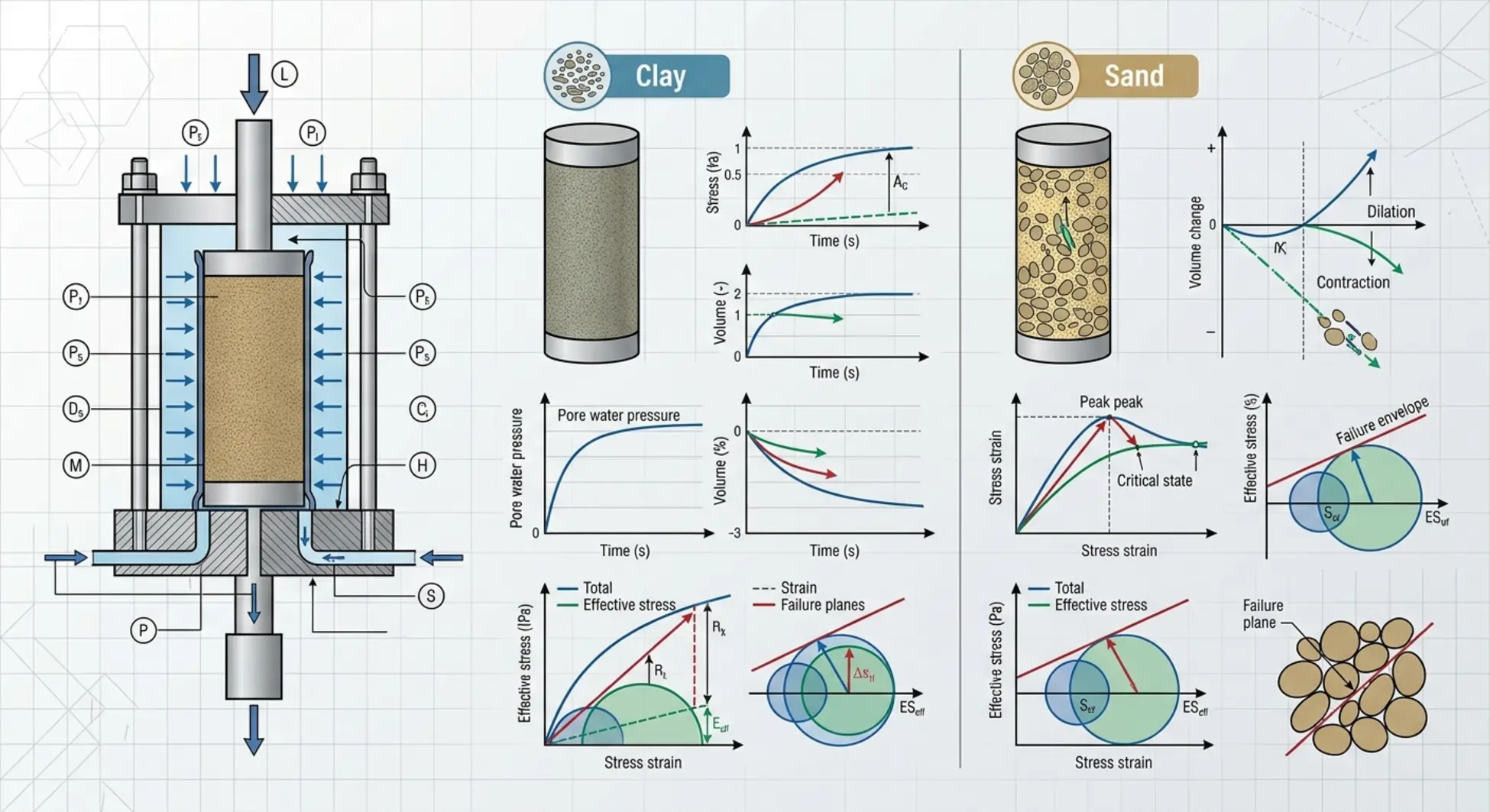

Наиболее достоверным методом получения индивидуального коэффициента Пуассона для конкретного инженерно-геологического элемента являются лабораторные испытания грунтов в приборах трехосного сжатия (стабилометрах) в соответствии с ГОСТ 12248.3-2020. В ходе стабилометрических испытаний образец цилиндрической формы подвергается всестороннему сжатию с последующим осевым нагружением при контролируемом дренаже. Одновременная фиксация вертикальных и радиальных перемещений с помощью высокоточных датчиков позволяет построить кривые деформирования и вычислить упругие постоянные материала.
В случаях, когда прямые лабораторные испытания на трехосное сжатие не выполнялись из-за специфики технического задания или ограниченности бюджета изысканий, проектные организации прибегают к нормативным таблицам СП 22.13330 или используют эмпирические формулы пересчета. Например, коэффициент Пуассона может быть оценен через соотношение модулей сдвига и объемного сжатия, либо через корреляционные зависимости с модулем общей деформации $E$ и пористостью грунта. Однако такие косвенные методы требуют экспертной верификации во избежание грубых погрешностей в расчетах осадок.
6. Применение коэффициента в программах геотехнического расчета (Plaxis, SCAD)
Современный геотехнический анализ основан на численном моделировании напряженно-деформированного состояния грунта методом конечных элементов в специализированных программных комплексах, таких как Plaxis 2D/3D, Midas GTS NX, SCAD Office или ЛИРА-САПР. В продвинутых нелинейных моделях грунта (например, Mohr-Coulomb, Hardening Soil, Soft Soil) коэффициент Пуассона выступает базовым входным параметром упругой разгрузки-повторной нагрузки ($\nu_{ur}$) или первичного нагружения.
Некорректный ввод коэффициента Пуассона в расчетную модель Plaxis может привести к искажению картины распределения пористого давления, неверному вычислению скоростей консолидации и существенным погрешностям в прогнозе осадки фундамента во времени. Например, завышение значения $\nu$ до 0,49–0,495 в недренированном анализе (Undrained A/B/C) позволяет корректно смоделировать мгновенный отклик водонасыщенного глинистого основания сразу после возведения сооружения, исключая критические перегрузки слабых слоев.
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
7. Состав работ и этапы определения упругих характеристик грунтов
Процесс получения достоверного набора физико-механических характеристик, включая коэффициент Пуассона, для проектирования фундаментов включает несколько последовательных этапов. Ниже приведена таблица, описывающая состав работ, исполнителей и нормативное обеспечение на каждой стадии.
Таблица 2. Этапы и состав работ по определению упругих характеристик грунтов| Этап инженерных изысканий / проектирования | Состав выполняемых работ и операций | Нормативный документ | Результат этапа |
|---|---|---|---|
| 1. Полевой этап изысканий | Бурение скважин, отбор монолитов ненарушенной структуры, статическое и динамическое зондирование. | СП 47.13330.2016, ГОСТ 20522-2012 | Образцы грунта с естественной влажностью и сложением. |
| 2. Лабораторные испытания | Определение физических свойств (влажность, плотность, $I_L$) и испытания в стабилометрах на трехосное сжатие. | ГОСТ 25100-2020, ГОСТ 12248.3-2020 | Паспорт лаборатории с упругими и прочностными параметрами. |
| 3. Статистическая обработка | Камеральная обработка данных, вычисление нормативных и расчетных значений с учетом доверительной вероятности. | ГОСТ 20522-2012, СП 22.13330.2016 | Технический отчет по инженерно-геологическим изысканиям. |
| 4. Геотехническое моделирование | Ввод коэффициента Пуассона и модулей деформации в расчетные комплексы (Plaxis, SCAD), верификация модели. | СП 22.13330.2016, методические рекомендации МКЭ | Прогноз осадок, кренов и напряжений в основании. |
8. Типичные ошибки проектировщиков и методы их проверки
При выполнении геотехнических расчетов и анализе отчетов об изысканиях специалисты нередко допускают критические ошибки, связанные с некорректным выбором или интерпретацией коэффициента Пуассона. Ниже приведена таблица типовых ошибок, их последствий и способов контроля.
Таблица 3. Типичные ошибки при работе с коэффициентом Пуассона и способы их устранения| Типичная ошибка | Возможные последствия для проекта | Метод проверки и контроля |
|---|---|---|
| Использование табличных значений СП для уникальных и высотных зданий без лабораторных испытаний. | Существенное расхождение расчетных осадок с фактическими мониторинговыми наблюдениями. | Требовать проведение лабораторных испытаний методом трехосного сжатия (стабилометрии) для ИГЭ ответственных сооружений. |
| Принятие коэффициента Пуассона равным 0,5 для дренированного долгосрочного расчета водонасыщенных глин. | Искажение картины фильтрационной консолидации и недооценка долгосрочных осадок основания. | Различать дренированные ($\nu'$) и недренированные ($\nu_u$) параметры в соответствии с режимом работы сооружения. |
| Механический перенос коэффициента Пуассона из отчетов по соседним площадкам без учета генезиса грунтов. | Ошибки в определении латерального давления на подземные конструкции и ограждения котлованов. | Анализ паспортов ИГЭ, сопоставление показателей текучести ($I_L$) и коэффициентов пористости ($e$). |
| Игнорирование зависимости $\nu$ от уровня напряжений в нелинейных моделях грунта. | Некорректная работа жесткостно-пластичных моделей при глубоких выемках и нагружении. | Проверка калибровки параметров модели по результатам компрессионных и стабилометрических тестов. |
Чек-лист проверки геотехнической документации и сметных расчетов
Для гарантированного качества проектных решений и исключения замечаний экспертизы рекомендуется использовать следующий структурированный чек-лист при проверке инженерно-геологических отчетов и расчетных пояснительных записок:
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
- Проверено наличие в техническом отчете по изысканиям прямых лабораторных определений упругих характеристик (модуль деформации и коэффициент Пуассона).
- Соответствуют ли принятые значения коэффициента Пуассона для глинистых грунтов их текущему показателю консистенции ($I_L$) по ГОСТ 25100.
- Учтен ли фактор водонасыщения и недренированного состояния грунтов при моделировании котлованов и фундаментов глубокого заложения.
- Проведена ли увязка между табличными нормативными данными СП 22.13330 и результатами статического зондирования на площадке.
- Обоснован ли выбор расчетной модели грунта (Mohr-Coulomb, Hardening Soil) с точки зрения размерности и физического смысла параметров $\nu$ и $\nu_{ur}$.
- Выполнен ли анализ чувствительности расчетной модели к вариациям коэффициента Пуассона в пределах доверительного интервала.
- Согласован ли объем лабораторных и полевых геотехнических испытаний с классом ответственности проектируемого объекта капитального строительства.
10. Ограничения и допущения нормативных расчетов
Любые расчеты оснований с использованием коэффициента Пуассона опираются на допущения теории упругости (однородность, изотропность, линейная связь между напряжениями и деформациями). Реальные грунты обладают анизотропией, структурной неоднородностью и ярко выраженной нелинейностью деформирования. Использование справочных таблиц СП 22.13330 допустимо на стадиях предпроектной проработки и для объектов нормального уровня ответственности. Для уникальных зданий и сооружений первой степени ответственности применение исключительно табличных значений без экспериментального обоснования не допускается нормативными требованиями и может повлечь отрицательное заключение государственной экспертизы.
11. Часто задаваемые вопросы (FAQ)
Чему равен коэффициент Пуассона для твердой, полутвердой и мягкопластичной глины по СП?
Для твердых глин ($I_L \le 0$) коэффициент Пуассона по СП 22.13330 принимается в диапазоне 0,32–0,35; для полутвердых и тугопластичных ($0 < I_L \le 0,5$) — в пределах 0,36–0,40; для мягкопластичных и текучепластичных ($0,5 < I_L \le 1,0$) значение возрастает до 0,40–0,45.
Какой коэффициент Пуассона принимать для водонасыщенных глинистых грунтов при недренированном сдвиге?
В условиях быстрого приложения нагрузки без возможности отфильтровывания поровой воды (недренированный режим) водонасыщенные глинистые грунты ведут себя как практически несжимаемая среда, поэтому в расчетах МКЭ принимается коэффициент Пуассона, близкий к 0,49–0,495.
В чем разница между коэффициентом Пуассона и коэффициентом поперечной деформации в механике грунтов?
В отечественной нормативной практике термины «коэффициент Пуассона» и «коэффициент поперечной деформации» часто выступают синонимами при упругих расчетах. Однако в строгом смысле коэффициент поперечной деформации может отражать нелинейные и пластические эффекты в определенных диапазонах нагружения.
Где взять коэффициент Пуассона грунта, если в отчете по инженерно-геологическим изысканиям его нет?
Если в материалах изысканий отсутствуют прямые лабораторные данные трехосных испытаний, допускается принимать нормативные значения из справочных приложений СП 22.13330.2016 на основании физических характеристик грунта (пористость, влажность, показатель текучести).
Как коэффициент Пуассона глины влияет на расчет осадки фундамента в Plaxis 2D/3D?
Параметр определяет долю бокового расширения массива под подошвой фундамента. Завышение или занижение значения $\nu$ приводит к искажению эпюр напряжений и неверному расчету скорости и величины консолидации глинистого основания во времени.
Каков диапазон значений коэффициента Пуассона для песчаных и глинистых грунтов?
Для песчаных и крупнообломочных грунтов диапазон составляет от 0,15 до 0,30 в зависимости от плотности и влажности. Для глинистых грунтов диапазон шире: от 0,30 для твердых суглинков до 0,49 для текучих водонасыщенных глин.
