Определение модуля упругости грунта методом трехосных испытаний по ГОСТ
Для точного прогнозирования деформаций фундаментов в современных инженерно-геологических изысканиях критически важен корректный модуль упругости грунта гост которого определяет единые требования к проведению лабораторных испытаний. В отличие от стандартного одометрического модуля деформации, модуль упругости характеризует исключительно упругую (обратимую) стадию работы скелета грунта при разгрузке или повторном нагружении. Основным нормативным документом, регламентирующим этот процесс, выступает ГОСТ 12248.3-2020, описывающий метод трехосного сжатия в камерах стабилометра. Полученные параметры используются проектировщиками для верификации численных расчетных моделей оснований в специализированных геотехнических программных комплексах.
Модуль упругости грунта — это физико-механическая характеристика, выражающая отношение приращения вертикального напряжения к приращению упругой (обратимой) вертикальной деформации при трехосном сжатии в стабилометре, отражающая упругие свойства скелета грунта без учета пластических накоплений.
Ключевые выводы (Key Takeaways)
- Модуль упругости учитывает только упругую составляющую деформации, в то время как модуль общей деформации включает пластические деформации.
- Базовым нормативным стандартом является ГОСТ 12248.3-2020, заменивший устаревшие редакции методик трехосного сжатия.
- В зависимости от задач изысканий и типа дренирования применяются схемы испытаний НН, НК и КК.
- Применение стабилометрических испытаний обязательно для высотного строительства и сложных геотехнических условий по СП 22.13330.
- Некорректная подготовка образца или нарушение режима всестороннего давления приводят к критическим погрешностям в проектных осадочных расчетах.
Содержание статьи
- Различие между модулем упругости и модулем деформации грунта
- Нормативная методика трехосных испытаний и ГОСТ 12248.3-2020
- Схемы стабилометрических испытаний: НН, НК и КК
- Расчет модуля упругости по результатам лаборатории
- Области применения в проектировании оснований
- Состав работ и этапы лабораторных испытаний
- Типичные ошибки испытаний и способы их контроля
- Чек-лист проверки лабораторной сметы и отчета
- Ограничения методики и допущения
- Часто задаваемые вопросы (FAQ)
Различие между модулем упругости и модулем деформации грунта по ГОСТ
В практике инженерно-геологических изысканий часто возникает путаница между понятиями модуля общей деформации и модуля упругости. Модуль деформации ($E$), определяемый по компрессионным кривым или стандартным штамповым испытаниям, отражает суммарное накопление деформаций — как упругих (обратимых), так и пластических (необратимых). Под воздействием постоянной статической нагрузки скелет грунта уплотняется за счет переупаковки минеральных частиц, разрушения слабых контактов и выдавливания поровой жидкости. В результате образуется остаточная пластическая деформация, которая не исчезнет после разгрузки фундамента.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
В противоположность этому, модуль упругости ($E_u$ или $E_e$) характеризует упругий отклик геоматериала. Его определяют на стадии разгрузки образца в стабилометре или при повторном цикле нагружения, когда пластические деформации уже исчерпали себя в рамках предварительного обжатия. Использование модуля упругости критически важно для расчетов на динамические воздействия, циклическое нагружение от работы тяжелого оборудования, а также при численном моделировании методом конечных элементов (МКЭ), где упругие и пластические свойства разделены в рамках упругопластических моделей грунта (например, Mohr-Coulomb или Hardening Soil).
Нормативная методика трехосных испытаний (трехосного сжатия)
Современная лабораторная практика опирается на строгие требования нормативных актов. Главным регламентом выступает ГОСТ 12248.3-2020 «Грунты. Определение характеристик прочности и деформируемости методом трехосного сжатия». Этот документ систематизирует требования к оборудованию, измерительной аппаратуре, подготовке образцов ненарушенного сложения и алгоритмам обработки опытных данных. Испытания проводятся в специальных приборах — стабилометрах, обеспечивающих создание всестороннего равномерного давления воды или воздуха в камере с одновременным приложением вертикальной осевой нагрузки.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.

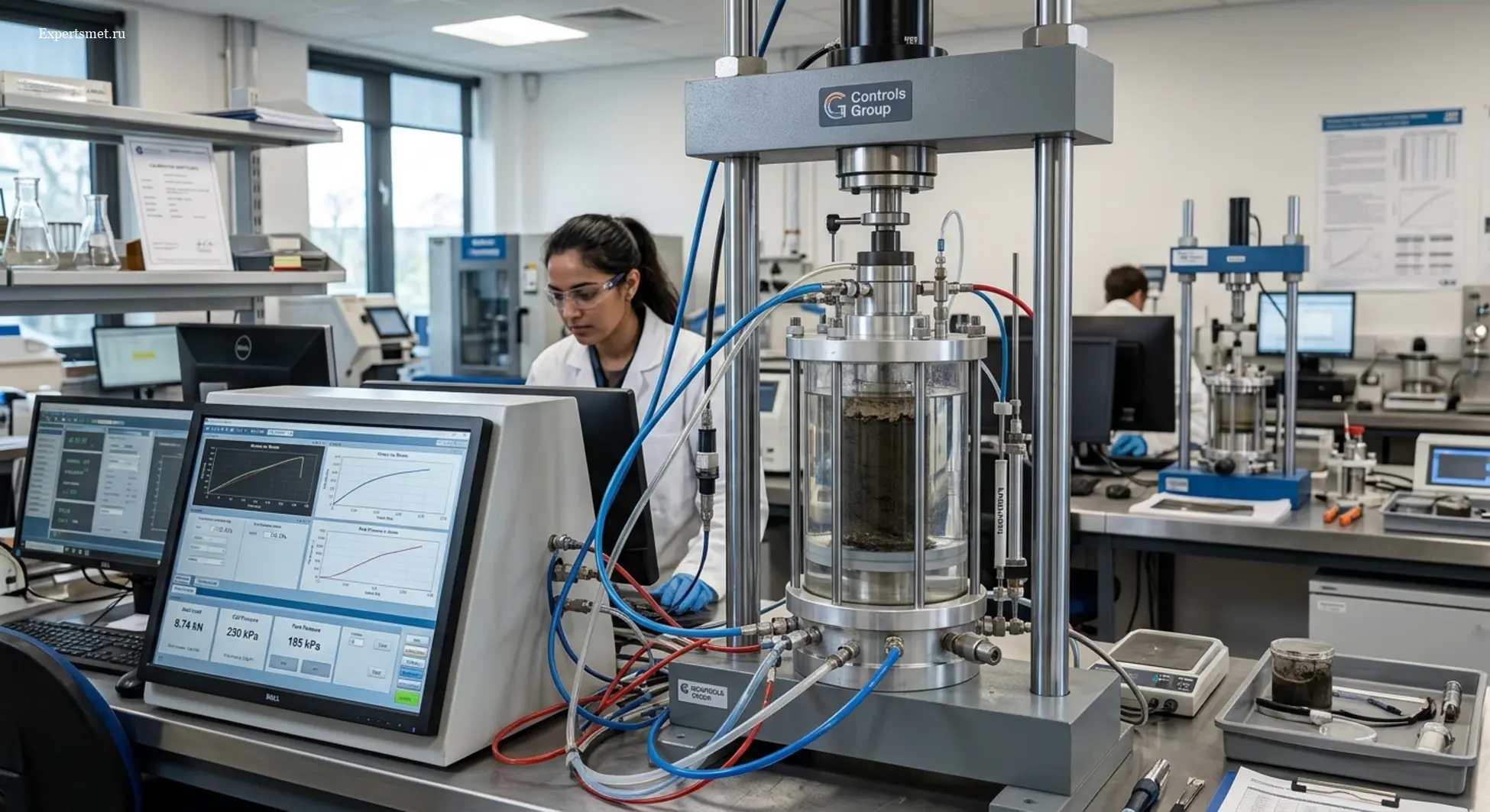

Согласно действующим стандартам, образцы грунта цилиндрической формы помещают в герметичную резиновую оболочку и устанавливают на основание стабилометра. Камера заполняется рабочим флюидом, после чего создается заданное боковое давление ($\sigma_3$). Контроль деформаций осуществляется высокоточными датчиками перемещений (индикаторами часового типа или электронными LVDT-сенсорами), а поровое давление фиксируется с помощью специализированных датчиков давления в центральной зоне образца или на дренажных линиях. Соблюдение температурного режима и скорости деформирования является обязательным условием для получения достоверных значений деформационных характеристик.
Схемы стабилометрических испытаний: НН, НК и КК
Методика трехосного сжатия подразделяется на три основные схемы испытаний в зависимости от условий дренирования и консолидации образца на этапах всестороннего сжатия и осевого нагружения. Выбор схемы напрямую диктуется природным состоянием грунта, скоростью возведения проектируемого сооружения и характером прикладываемых нагрузок.
Первая схема — неконсолидированно-недренированная (НН) — характеризуется отсутствием дренажа на всех стадиях испытания. Она применяется для водонасыщенных глинистых грунтов при быстрых динамических или статических воздействиях, когда избыточное поровое давление не успевает рассеиваться. Вторая схема — консолидированно-недренированная (НК) — включает этап консолидации образца под всесторонним давлением при открытых дренажных кранах, после чего краны перекрываются и производится быстрое сдвиговое нагружение. Третья схема — консолидированно-дренированная (КК) — предполагает полный отвод поровой воды на всех этапах, что позволяет полностью учесть эффективные напряжения в скелете грунта.
Таблица 1. Сравнение схем стабилометрических испытаний по ГОСТ 12248.3-2020| Схема испытания | Обозначение | Условия дренажа (сжатие / сдвиг) | Определяемые параметры | Нормативный пункт ГОСТ |
|---|---|---|---|---|
| Неконсолидированно-недренированная | НН | Закрыт / Закрыт | Неконсолидированная прочность в полных напряжениях, недренированный модуль | Раздел 7 ГОСТ 12248.3-2020 |
| Консолидированно-недренированная | НК | Открыт / Закрыт | Прочностные свойства с контролем порового давления, параметры упругости | Раздел 8 ГОСТ 12248.3-2020 |
| Консолидированно-дренированная | КК | Открыт / Открыт | Эффективные прочностные показатели ($c'$, $\varphi'$), дренированный модуль упругости | Раздел 9 ГОСТ 12248.3-2020 |
Расчет модуля упругости по результатам лаборатории для проектной документации
Обработка результатов стабилометрических испытаний заключается в построении графических зависимостей между деформациями и напряжениями. По полученным диаграммам «деформация — напряжение» рассчитывают секущий модуль упругости ($E_u$) в заданном диапазоне напряжений (обычно от 0 до 50% от предельной прочности) или касательный модуль упругости в точке. Для точного моделирования поведения основания в ПО расчет базируется на тензорах напряжений и деформаций, учитывающих объемные и сдвиговые компоненты.
При оформлении материалов для государственной экспертизы инженеры-геотехники выполняют статистическую обработку частных значений модуля упругости по скважинам и ИГЭ (инженерно-геологическим элементам). Рассчитываются нормативные и расчетные значения с учетом коэффициентов вариации. Важно отметить, что полученные в стабилометре значения модулей упругости часто сопоставляют с результатами полевых штамповых испытаний (по ГОСТ 20276.1) для введения калибровочных коэффициентов перехода от лабораторных условий к массиву грунта.
Области применения в проектировании оснований
Необходимость определения модуля упругости методом трехосного сжатия регламентирована требованиями СП 22.13330 «Основания зданий и сооружений» для объектов повышенного уровня ответственности, высотных зданий, сооружений на сложных техногенных или слабых водонасыщенных глинистых грунтах. Традиционные компрессионные приборы не позволяют моделировать боковое расширение грунта и естественное напряженно-деформированное состояние в условиях трехмерного пространства.
Использование параметров трехосных испытаний позволяет минимизировать риски неравномерных осадок фундаментов плитного и свайного типа. При проектировании котлованов с глубоким ограждением или подземных частей зданий расчеты методом конечных элементов с применением модуля упругости и коэффициента Пуассона из стабилометра дают сходимость с натурными геодезическими мониторинговыми наблюдениями на строительной площадке в пределах допустимой погрешности.
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
Критерии выбора и сопоставления методов определения деформаций
Для обоснования выбора лабораторного метода в техническом задании на изыскания инженеры руководствуются критериями надежности и трудоемкости испытаний. Ниже приведена таблица сопоставления компрессионного метода и трехосного сжатия.
Таблица 2. Сравнение компрессионных испытаний и метода трехосного сжатия| Критерий сравнения | Компрессионное сжатие (одометр) | Трехосное сжатие (стабилометр) | Влияние на проектные решения |
|---|---|---|---|
| Схема напряженного состояния | Одномерное сжатие (боковые деформации равны нулю) | Трехмерное нагружение (контроль бокового давления $\sigma_3$) | Трехосный метод точнее моделирует реальное поведение массива |
| Учет порового давления | Невозможно измерить напрямую | Полный контроль и регистрация порового давления | Критично для водонасыщенных глинистых грунтов и супесей |
| Определение модуля упругости | Ограниченно (только модуль общей деформации или одометрический модуль) | Прямое определение упругих характеристик при разгрузке | Необходимо для нелинейных численных расчетов МКЭ |
| Трудоемкость и стоимость | Низкая трудоемкость, быстрый цикл | Высокая сложность оборудования и квалификации персонала | Увеличивает сметную стоимость изысканий для ответственных объектов |
Чек-лист проверки лабораторного отчета и сметы по трехосным испытаниям
При прохождении государственной экспертизы результатов инженерно-геологических изысканий заказчику или проектировщику рекомендуется использовать следующий контрольный список для проверки качества сметной и технической документации:
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
- Проверено наличие ссылок на актуальную редакцию ГОСТ 12248.3-2020 в пояснительной записке отчета.
- Убедитесь, что в программе изысканий обосновано применение трехосных испытаний (а не только компрессии) для ИГЭ с высокой степенью ответственности.
- Сопоставлено количество определений модуля упругости с требованиями СП 47.13330 и объемом скважин.
- Проконтролировано наличие графиков испытаний (деформационных кривых) для каждого испытанного ИГЭ в приложениях отчета.
- Проверено корректное разделение модуля деформации и модуля упругости в таблицах физико-механических свойств.
- Убедитесь в наличии данных о схемах испытаний (НН, НК или КК) и значениях созданного всестороннего давления.
- Проверена квалификация лаборатории и наличие поверки измерительного оборудования стабилометрических комплексов.
Ограничения методики и допущения
Любые лабораторные испытания имеют объективные ограничения, обусловленные масштабом образца и процедурой его отбора. Образец грунта диаметром 50 или 70 мм, извлеченный из скважины, подвергается естественной разгрузке напряжений, что может приводить к микроповреждениям структуры. Кроме того, лабораторные скорости нагружения значительно превышают реальные темпы строительства, что требует внесения расчетных поправок. Без сопоставления с полевыми методами испытаний (прессиометрия, штамп) лабораторный модуль упругости может содержать систематическую погрешность, обусловленную нарушением природной текстуры грунта при бурении.
Часто задаваемые вопросы (FAQ)
В чем принципиальное отличие модуля упругости грунта от модуля деформации по нормам ГОСТ?
Модуль деформации учитывает суммарные (упругие и пластические) деформации грунта при первичном нагружении. Модуль упругости отражает только обратимую упругую составляющую деформации, определяемую на этапе разгрузки или повторного нагружения в стабилометре.
Какой ГОСТ регламентирует проведение трехосных испытаний грунтов методом трехосного сжатия?
В настоящее время основным действующим документом является ГОСТ 12248.3-2020 «Грунты. Определение характеристик прочности и деформируемости методом трехосного сжатия».
Как рассчитать секущий и касательный модуль упругости грунта по траекториям напряжений в стабилометре?
Расчет выполняется по графическим зависимостям осевой деформации от приращения напряжений. Секущий модуль вычисляется как отношение приращения напряжения к приращению деформации в интервале от нуля до заданной доли прочности, а касательный — как производная функции в конкретной точке кривой.
В каких случаях при проектировании оснований обязательны трехосные испытания вместо компрессионных?
Трехосные испытания обязательны для уникальных, высотных зданий, сооружений I и II классов ответственности, при проектировании глубоких котлованов в условиях плотной городской застройки, а также для слабых водонасыщенных грунтов, где требуется точный учет бокового расширения.
Какая схема трехосного сжатия используется для определения динамического и статико-динамического модуля упругости?
Для определения деформационных характеристик в условиях быстроменяющихся нагрузок применяются неконсолидированно-недренированные (НН) или консолидированно-недренированные (НК) схемы испытаний с фиксацией порового давления.
Как результаты трехосных испытаний грунта оформляются в техническом отчете об инженерно-геологических изысканиях для государственной экспертизы?
Результаты оформляются в виде сводных таблиц физико-механических свойств по каждому ИГЭ, графиков стабилометрических испытаний, паспортов образцов и текстового описания методики с подтверждением соответствия требованиям нормативных документов.
