Расчет опорной плиты шарнирной базы колонны: алгоритм и формулы по СП 16.13330
Полная методика расчета опорной плиты шарнирной базы колонны по СП 16.13330.2017: определение размеров, проверка бетона на местное смятие, вычисление изгибающих моментов и толщины плиты.
Прямой ответ: Расчет опорной плиты шарнирной базы колонны выполняется в три основных этапа по СП 16.13330.2017 и СП 63.13330.2018: 1) Определение требуемой площади плиты Apl = N / Rb,loc и её геометрических размеров в плане (L x B); 2) Проверка напряжений смятия под плитой σ = N / Apl ≤ Rb,loc; 3) Определение изгибающих моментов Mmax на отдельных участках плиты (консольных и опертых по контуру) с последующим вычислением толщины t = √((6 · Mmax) / (R_y · γc)).

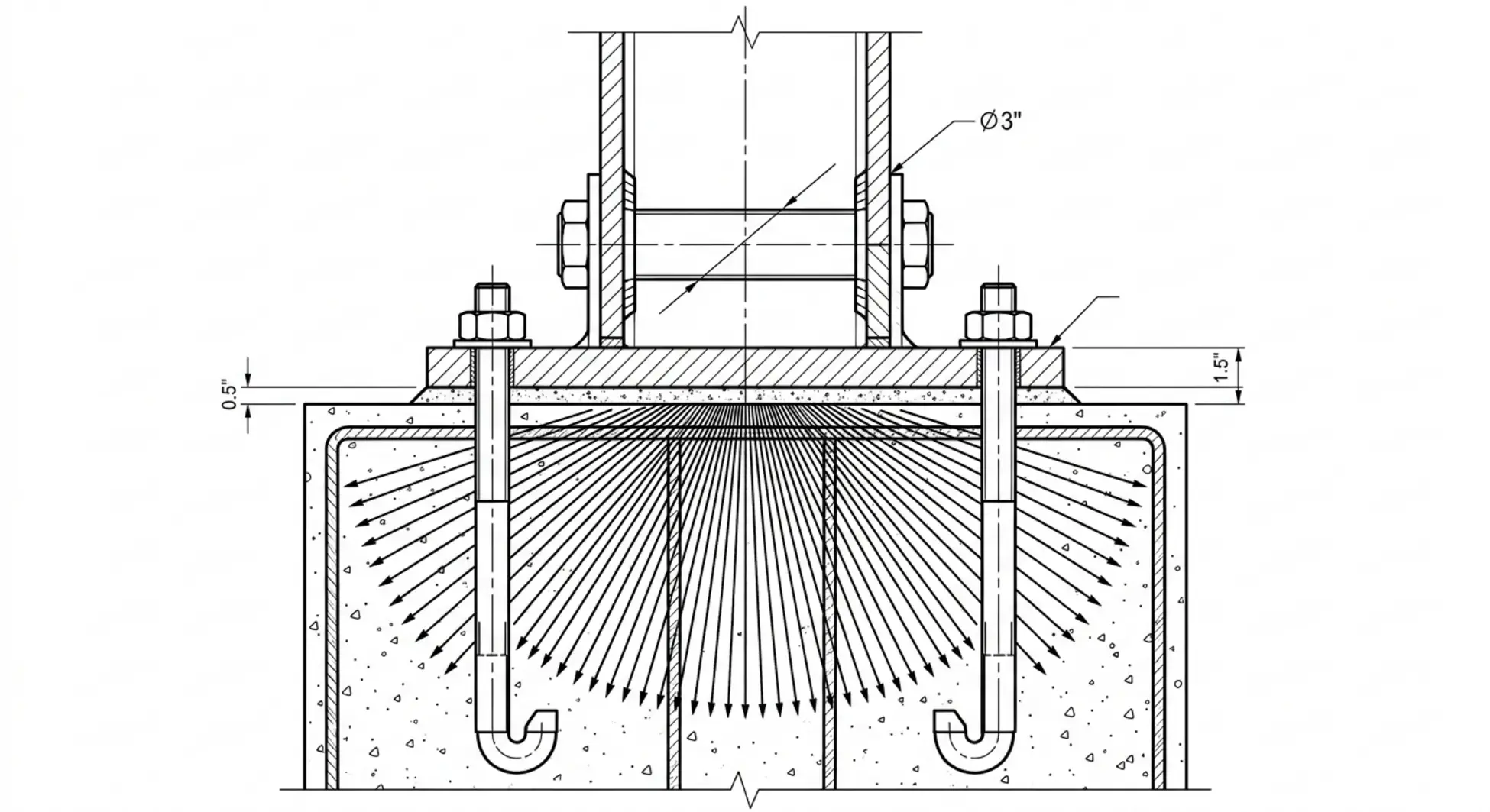

Определение: Шарнирная база стальной колонны — опорный конструктивный узел, предназначенный для передачи сжимающего усилия N от стержня колонны на монолитный бетонный фундамент без передачи изгибающего момента. Узел состоит из стальной опорной плиты, анкерных болтов конструктивного назначения и элементов жесткости (траверс или вертикальных ребер).
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.
Содержание статьи:
- Ключевые выводы (Summary Box)
- 1. Исходные данные и сбор нагрузок для базы колонны
- 2. Определение площади и размеров опорной плиты в плане
- 3. Проверка прочности бетона фундамента на местное смятие
- 4. Определение изгибающих моментов и расчет толщины плиты
- 5. Конструктивные требования, ребра жесткости и анкеровка
- 6. Нормативные требования по СП 16.13330 и СП 63.13330
- Таблица 1. Этапы проектирования и проверки базы колонны
- Таблица 2. Типичные ошибки расчета и способы их устранения
- Чек-лист проверки проекта базы колонны
- Ограничения и допущения при расчете
- Часто задаваемые вопросы (FAQ)
- Контакты экспертного бюро
Ключевые выводы (Summary Box)
- Расчет опорной плиты шарнирной базы колонны основан на гипотезе плоских сечений и равномерном (или трапециевидном) распределении давления под подошвой.
- Главным критерием несущей способности бетона фундамента является расчетное сопротивление бетона местному смятию Rb,loc.
- Толщина опорной плиты определяется из условия работы металла на изгиб в пределах консольных свесов и участков, опертых на ребра и траверсы.
- Шарнирный узел исключает передачу изгибающего момента от колонны на фундамент, но требует правильного назначения анкерных болтов для монтажной устойчивости.
- Применение ребер жесткости позволяет существенно уменьшить расчетные пролеты пластины и снизить требуемую толщину проката.
- Соблюдение требований СП 16.13330.2017 гарантирует промышленную безопасность строительных конструкций.
1. Исходные данные и сбор нагрузок для базы колонны
Проектирование и расчет опорной плиты базы колонны начинаются со сбора исходных усилий, действующих на уровне обреза фундамента. Для шарнирного сопряжения основным силовым фактором является центральное или внецентренное продольное сжимающее усилие N, определяемое по результатам статического расчета пространственной расчетной схемы каркаса здания или сооружения. Значение усилия берется с учетом коэффициентов надежности по нагрузке в соответствии с нормативными документами по проектированию нагрузок и воздействий.
Кроме расчетного усилия, инженеру-проектировщику необходимо знать геометрические параметры сечения стального стержня колонны (высоту, ширину полки, толщину стенки двутавра или диаметр трубы), марку конструктивной стали (например, С245, С345 по ГОСТ 27772-2021) с соответствующим расчетным сопротивлением R_y, а также класс бетона монолитного фундамента (например, В20, В25, В30), определяющий его прочностные характеристики на сжатие и местное смятие под опорной деталью.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.
2. Определение площади и размеров опорной плиты в плане
Определение требуемой площади опорной плиты Apl производится из условия ограничения максимального давления под подошвой плиты несущей способностью фундаментного бетона. При центральном сжатии требуемая площадь вычисляется по формуле Apl} = N / Rb,loc, где N — расчетное вертикальное усилие, а Rb,loc — расчетное сопротивление бетона местному смятию. Геометрические размеры плиты в плане (длина L и ширина B) назначаются конструктивно с учетом габаритов сечения колонны и необходимости размещения сварных швов, траверс или ребер жесткости.
После назначения предварительных размеров плиты проверяется выполнение условия оптимального соотношения сторон для минимизации концентрации напряжений. Свесы плиты за пределы контура сечения колонны или траверс должны быть соразмерными, чтобы избежать избыточной материалоемкости или чрезмерных изгибающих моментов. На практике размеры плиты принимаются с округлением в большую сторону до стандартных значений сортамента листового проката.
3. Проверка прочности бетона фундамента на местное смятие
Проверка бетона фундамента на смятие под опорной плитой базы колонны является критическим этапом верификации проектного решения. Согласно нормативным требованиям СП 63.13330.2018, расчетное сопротивление бетона местному смятию Rb,loc зависит от класса бетона по прочности на осевое сжатие R_b и коэффициента локализации нагрузки, который учитывает соотношение площади загруженной зоны и площади всей поверхности фундамента, подверженной сжатию.
Фактическое напряжение смятия под плитой определяется как отношение расчетной силы N к фактической площади опорной плиты Apl. Условие прочности записывается в виде неравенства σ = N / Apl ≤ Rb,loc. Если данное условие не выполняется, необходимо увеличить габаритные размеры опорной плиты в плане, повысить класс бетона монолитного фундамента или предусмотреть дополнительное армирование зоны продавливания стальной сеткой.
4. Определение изгибающих моментов и расчет толщины плиты
Опорная плита базы колонны работает как массивная пластина, опертая на стержень колонны и ребра жесткости, и загруженная снизу реактивным отпором бетона фундамента, а сверху — давлением от элементов колонны. Плита разбивается на расчетные участки: консольные свесы, участки, опертые по трем или четырем сторонам. На каждом участке определяются максимальные изгибающие моменты M_max с использованием справочных коэффициентов в зависимости от соотношения сторон элемента и характера его опирания.
Требуемая толщина опорной плиты t вычисляется по формуле сопротивления материалов для изгибаемых пластин: t = √((6 · Mmax) / (R_y · γc)), где R_y — расчетное сопротивление стали плиты растяжению-сжатию, а γc — коэффициент условий работы конструкции. Полученное значение округляется до ближайшего большего значения толщины листового проката по ГОСТу. Недостаточная толщина плиты приведет к появлению пластических деформаций и неравномерному распределению давления под подошвой.
5. Конструктивные требования, ребра жесткости и анкеровка
Конструктивное оформление шарнирной базы колонны включает устройство опорной плиты, вертикальных ребер жесткости (консолей) или траверс, а также анкерных болтов. Траверсы и ребра служат для передачи усилий с полок и стенки колонны на опорную плиту, а также уменьшают расчетные пролеты пластины, разделяя ее на мелкие участки с меньшими изгибающими моментами. Высота и толщина ребер жесткости назначаются по результатам расчета на устойчивость и местный изгиб.
Анкерные болты в шарнирной базе колонны выполняют преимущественно монтажную роль, фиксируя положение колонны при строительстве и защищая от случайных горизонтальных воздействий. В чисто шарнирных узлах анкерные болты не рассчитываются на восприятие опрокидывающих моментов, однако их диаметр и глубина заделки в фундамент назначаются по конструктивным требованиям (обычно не менее М20–М24) с учетом возможных технологических нагрузок периода монтажа.
6. Нормативные требования по СП 16.13330 и СП 63.13330
Проектирование стальных баз колонн в Российской Федерации регламентируется сводом правил СП 16.13330.2017 «Стальные конструкции», который является актуализированной редакцией СНиП II-23-81*. Документ устанавливает жесткие требования к предельным состояниям первой и второй групп, коэффициентам надежности, методикам расчета пластин на изгиб и требованиям к сварным соединениям элементов базы с колонной.
В свою очередь, совместная работа стальной плиты и железобетонного фундамента проверяется в соответствии с положениями СП 63.13330.2018 «Бетонные и железобетонные конструкции». Нормы предписывают обязательный учет качества подливки под опорную плиту (использование высокопрочных безусадочных растворов и мелкозернистых бетонов с классом на шаг выше класса фундамента), так как пустоты под плитой приводят к резкой концентрации напряжений и аварийному разрушению узла.
Таблица 1. Этапы проектирования и проверки базы колонны
| Этап расчета | Нормативный документ | Основные формулы / Параметры | Критерий приемки |
|---|---|---|---|
| 1. Сбор нагрузок | СП 20.13330 | N, M, Q с учетом коэффициентов надежности | Максимальные расчетные усилия |
| 2. Определение площади плиты | СП 16.13330.2017 | Apl = N / Rb,loc | Требуемая площадь в плане |
| 3. Проверка бетона на смятие | СП 63.13330.2018 | σ = N / Apl ≤ Rb,loc | Отсутствие перегрузки бетона |
| 4. Расчет изгибающих моментов | СП 16.13330.2017 | M = q · l^2 / 2 (для консолей) | Максимальный изгибающий момент |
| 5. Определение толщины плиты | СП 16.13330.2017 | t = √((6 · Mmax) / (R_y · γc)) | Требуемая толщина листового проката |
Таблица 2. Типичные ошибки расчета и способы их устранения
| Типичная ошибка | Последствия для конструкции | Как проверить | Способ устранения |
|---|---|---|---|
| Игнорирование подливки под плиту | Локальный перегруз, смятие и скалывание бетона | Проверка наличия зазора и марки раствора в чертежах | Указывать в проекте безусадочную мелкозернистую смесь класса В30 |
| Неверный выбор расчетной схемы плиты | Занижение толщины плиты, пластические деформации | Анализ закрепления краев пластины ребрами | Корректно делить плиту на консоли и участки, опертые по контуру |
| Слишком тонкие ребра жесткости | Потеря местной устойчивости ребер и траверс | Расчет гибкости и устойчивости элементов траверсы | Увеличить толщину вертикальных ребер до толщины полки колонны |
| Жесткое опирание вместо шарнирного | Возникновение непредусмотренных трещин в фундаменте | Проверка моментов в узле сопряжения стержня | Пересмотреть конструкцию базы, убрать анкера, воспринимающие момент |
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
Чек-лист проверки проекта базы колонны
- Проверено соответствие класса бетона фундамента данным проекта и требованиям СП 63.13330.
- Выполнено условие прочности бетона на местное смятие под всей площадью опорной плиты.
- Определены изгибающие моменты на всех расчетных участках плиты (консоли, опертые контуры).
- Рассчитана требуемая толщина опорной плиты с учетом расчетного сопротивления стали R_y.
- Запроектированы ребра жесткости и траверсы, передающие усилия без концентраторов напряжений.
- Назначены конструктивные анкерные болты для обеспечения монтажной устойчивости колонны.
- Предусмотрена качественная подливка под опорную плиту из безусадочного раствора.
Ограничения и допущения при расчете
Представленная методика расчета опорной плиты шарнирной базы колонны базируется на классической линейно-упругой теории пластин и допущении о равномерном или линейном распределении давлений под опорной плитой. Данный подход справедлив при условии качественного выполнения строительно-монтажных работ, устройства сплошной подливки под плиту и отсутствия технологических пустот. В случае неравномерной осадки фундамента или наличия динамических нагрузок требуются дополнительные расчеты с привлечением нелинейных методов конечных элементов (МКЭ).
Нормативные ссылки на пункты СП 16.13330.2017 и СП 63.13330.2018 приведены в рамках общегосударственной практики проектирования стальных конструкций. Точные значения коэффициентов условий работы и коэффициентов надежности подлежат уточнению в зависимости от класса ответственности здания, сейсмичности района строительства и условий эксплуатации.
Часто задаваемые вопросы (FAQ)
Как рассчитать толщину опорной плиты для шарнирной базы стальной колонны по СП 16.13330?
Толщина опорной плиты рассчитывается по формуле t = √((6 · Mmax) / (R_y · γc)), где Mmax — максимальный изгибающий момент на расчетном участке плиты (консольном свесе или пластине, опертой по контуру), определяемый от отпора бетона фундамента.
Какая формула используется для проверки бетона фундамента на смятие под опорной плитой колонны?
Проверка выполняется по условию σ = N / Apl ≤ Rb,loc, где N — вертикальная сжимающая сила, Apl — площадь опорной плиты в плане, а Rb,loc — расчетное сопротивление бетона местному смятию по СП 63.13330.
Чем отличается расчет шарнирной базы колонны от расчета жесткой базы?
Шарнирная база воспринимает только продольное усилие N (и поперечную силу Q), а фундамент под ней работает на центральное или внецентренное сжатие без передачи изгибающего момента. Жесткая база дополнительно воспринимает изгибающий момент M, что требует мощных анкерных болтов и развитой траверсной системы.
Как определить изгибающий момент на консольном участке опорной плиты базы колонны?
Изгибающий момент на консольном свесе плиты определяется по формуле строительной механики для консольной балки, загруженной равномерно распределенной нагрузкой от отпора бетона: M = q · c^2 / 2, где q — интенсивность давления под плитой, а c — вылет консоли.
Нужны ли траверсы и ребра жесткости, если расчет шарнирной базы колонны проходит по напряжению смятия?
Да, ребра жесткости и траверсы необходимы для передачи усилий со стенок и полок профиля колонны на распределительную плиту, а также для уменьшения расчетных пролетов пластины, что позволяет избежать чрезмерного увеличения толщины опорной плиты.
Экспертная поддержка и консультации
Экспертное бюро Expertsmet.ru оказывает профессиональные услуги по разработке, проверке и оптимизации проектной, рабочей и сметной документации для объектов промышленного и гражданского строительства.
Если вам требуется квалифицированный расчет строительных конструкций, экспертиза узлов стальных колонн или составление сметной документации, свяжитесь с нашими специалистами:
- Телефон: 8 (800) 300-87-72
- Мобильный / WhatsApp: +7 (917) 565-46-16
- Email: mail@expertsmet.ru
