Шпунтовая подпорная стена: проектирование, расчет устойчивости и сметы
Шпунтовая подпорная стена — это инженерная вертикальная или наклонная конструкция из погруженных в грунт металлических, железобетонных или полимерных элементов, предназначенная для удержания массива грунта от обрушения при устройстве котлованов, траншей, берегоукреплений или создании постоянных подземных сооружений. В практике гражданского и промышленного строительства шпунтовые подпорные стенки классифицируются на временные (используются для ограждения котлованов в период строительства с последующим демонтажем или оставлением в грунте) и постоянные (являются несущими элементами готового объекта). В зависимости от статической схемы выделяют консольные конструкции, работающие за счет защемления в основании, и анкерованные системы, усиленные тягами и распределительными поясами. Основными профилями для металлических стен выступают шпунт Ларсена и жесткие сварные трубошпунты. Проектирование и расчет таких сооружений выполняются в строгом соответствии с требованиями СП 381.1325800.2018, СП 22.13330.2016 и сметным нормированием по сборникам ГЭСН 81-02-05-2020.
Определение термина
Шпунтовая подпорная стена — это сплошное грунтоудерживающее ограждение стендового типа, образуемое за счет погружения профильных элементов в грунт с плотным соединением их боковых замковых элементов. Обеспечивает восприятие горизонтального активного давления грунта и гидростатического давления воды, предотвращая деформации оснований и бортов котлованов.
Ключевые выводы (Key Takeaways)
- Шпунтовая подпорная стена предотвращает обрушение грунта и просадки зданий окружающей застройки в стесненных условиях.
- Выбор между шпунтом Ларсена и трубошпунтом определяется глубиной котлована, геологией и наличием динамических нагрузок.
- Расчет устойчивости по СП 381.1325800.2018 учитывает активное и пассивное давление грунта, а также глубину заделки.
- Анкерные крепления и распределительные пояса позволяют снизить горизонтальные перемещения глубоких котлованов.
- Сметная стоимость учитывает коэффициент оборачиваемости металла при демонтаже временного ограждения.
Содержание
- Конструктивные типы: консольная и анкерованная шпунтовая стена
- Методы погружения и подбор профиля: шпунт Ларсена и трубошпунт
- Нормативный расчет устойчивости и глубины заделки
- Водонепроницаемость замковых соединений и гидроизоляция
- Инженерно-геологические изыскания и исходные данные
- Сметное нормирование, ГЭСН и учет оборачиваемости
- Таблица состава работ и этапов
- Таблица типовых ошибок проектирования и смет
- Чек-лист проверки проектной и сметной документации
- Часто задаваемые вопросы (FAQ)
Конструктивные типы: консольная и анкерованная шпунтовая стена
Проектирование шпунтового ограждения начинается с выбора статической схемы работы конструкции, которая напрямую зависит от глубины выемки грунта, характеристик геологического разреза и допустимых деформаций примыкающих территорий. Консольная шпунтовая стенка представляет собой свободно стоящую балку, защемленную в нижележащих слоях грунта ниже дна котлована. Такая схема отличается простотой монтажа и демонтажа, высокой скоростью возведения, но имеет жесткие ограничения по глубине. Обычно консольные решения применяются при глубине котлована не более 4–5 метров. Превышение этого порога без дополнительных опор приводит к недопустимому возрастанию изгибающих моментов и критическим горизонтальным перемещениям оголовка стены, что угрожает безопасности строительных работ.
Нужна смета, проверка или закрытие замечаний?
Опишите объект, стадию и текущую задачу. Уточним вводные, подберём формат работ и подготовим предложение по срокам и стоимости.
Частые ситуации:
- сметчик в штате перегружен
- ПТО не успевает закрывать документацию
- нужно быстро проверить сметы и объёмы
- есть замечания экспертизы
- по объектам накопился регулярный сметный поток
- нанимать отдельного специалиста сейчас невыгодно
Можно без готового ТЗ, достаточно описать объект и приложить документы, если они есть.

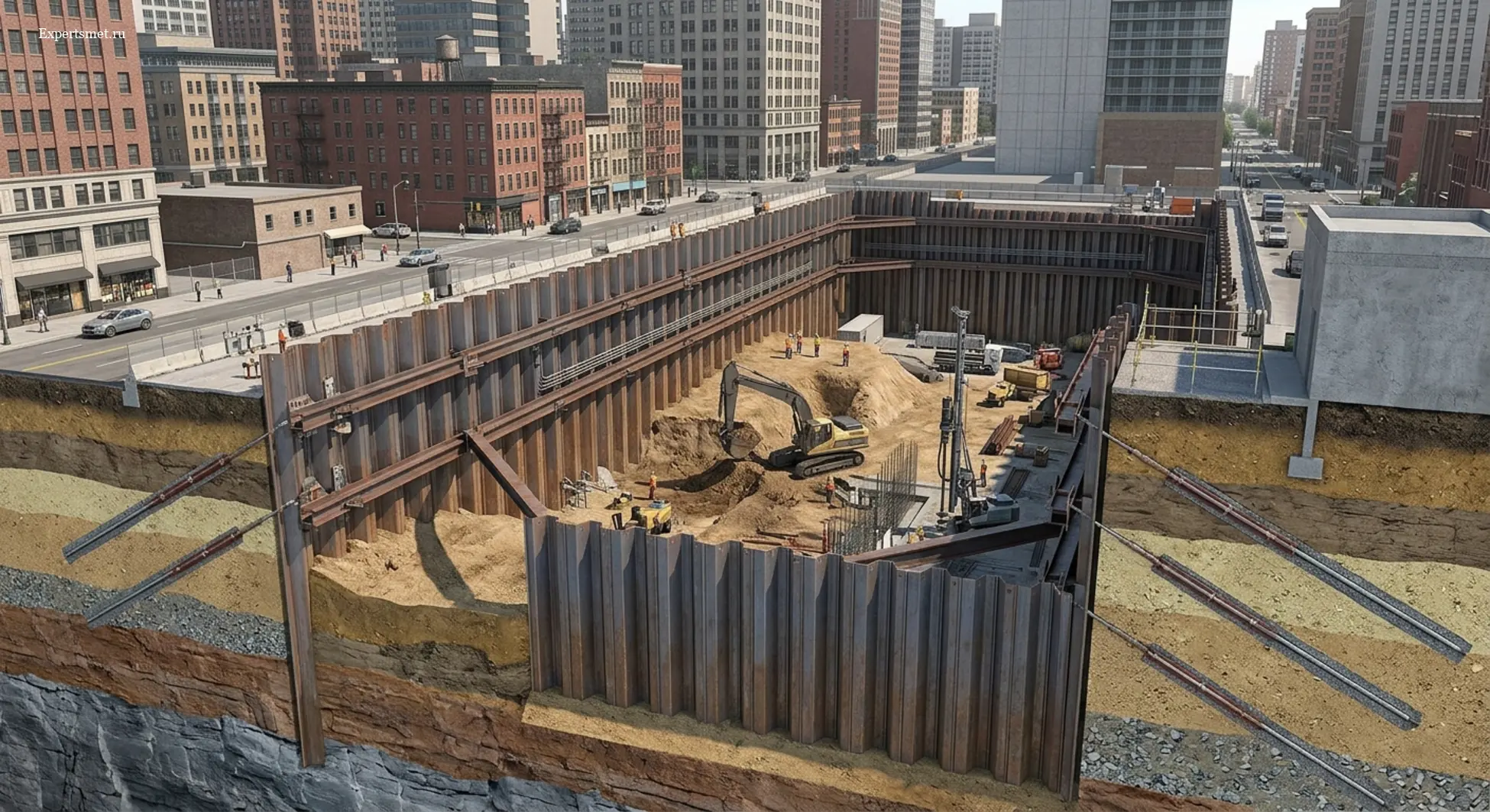

Для глубоких котлованов (свыше 5–6 метров) используются анкерованные шпунтовые подпорные стены. В этих системах стабильность конструкции обеспечивается за счет установки одного или нескольких ярусов горизонтальных или наклонных анкерных тяг, соединенных с массивом грунта через корневые зоны или жесткие упорные элементы, а также распределительного пояса из мощного металлопроката (двутавров или швеллеров). Анкерные крепления позволяют радикально сократить толщину и массу погружаемого профиля, ограничить максимальные горизонтальные прогибы стенки в пределах нормативных допусков и обеспечить безопасное проведение земляных работ вблизи существующих фундаментов зданий. Расчет таких систем требует детального моделирования взаимодействия элементов конструкции с грунтовым массивом методом конечных элементов.
Методы погружения и подбор профиля: шпунт Ларсена и трубошпунт
Номенклатура металлического шпунта включает в себя корытные профили (классический шпунт Ларсена марок Л4, Л5, VL, GU) и трубчатые элементы (трубошпунты диаметром от 530 до 1420 мм с замковыми соединениями). Шпунт Ларсена обладает оптимальным соотношением массы погонного метра к моменту сопротивления, высокой технологичностью монтажа и удобством повторного использования. Трубошпунты применяются в условиях особо тяжелых нагрузок, при строительстве глубоких гидротехнических сооружений, причалов и массивных подпорных стен в сложнейших инженерно-геологических условиях, когда требуется максимальная жесткость на изгиб и кручение.
Остался вопрос по вашей смете?
Опишите объект и задачу, подготовим предложение по срокам, стоимости и формату работ.
Выбор технологии погружения шпунта регламентируется СП 45.13330.2017 и условиями окружающей застройки. Основными методами являются вибропогружение (высокопроизводительный метод, использующий вибрационные механизмы с резонансными или безрезонансными колебаниями), статическое вдавливание (безударный и бесшумный метод, незаменимый в зонах исторической застройки и вблизи аварийных зданий) и ударный метод (применяется редко из-за ограничений по шуму и вибрации). В водонасыщенных песчаных и глинистых грунтах вибропогружение показывает наилучшую скорость, однако вблизи чувствительных объектов проектировщики закладывают статическое вдавливание с обязательным предварительным лидерованием скважин при встрече плотных прослоек.
Нормативный расчет устойчивости и глубины заделки шпунтовой подпорной стенки
Прочностной расчет шпунтовой подпорной стены выполняется по двум группам предельных состояний в соответствии с нормативными документами СП 381.1325800.2018 и СП 22.13330.2016. Первая группа предельнных состояний включает проверку общей устойчивости системы в целом, расчет на опрокидывание вокруг точки вращения, проверку на сдвиг по подошве или глубокий сдвиг грунтового массива, а также оценку прочности самого металлического профиля на изгиб и срез. Вторая группа предельных состояний контролирует максимальные горизонтальные перемещения (прогибы) стенки, осадки поверхности грунта за ее пределами и раскрытие трещин в железобетонных аналогах.
Определение необходимой глубины заделки шпунта ниже проектной отметки дна котлована базируется на законах механики грунтов. Активное давление со стороны засыпаемого или удерживаемого грунта уравновешивается пассивным сопротивлением (отпором) грунта в зоне защемления. Расчетные эпюры давлений строятся с учетом коэффициентов надежности по грунту ($\gamma_g$) и по ответственности сооружения ($\gamma_n$). Ошибки в определении угла внутреннего трения $\varphi$, удельного сцепления $c$ и уровня грунтовых вод приводят к недооценке требуемой длины шпунта, что чревато аварийным разрушением ограждения и выпором грунта дна котлована.
Не уверены, что в вашей смете нет таких ошибок?
Оставьте задачу, специалист уточнит вводные и предложит формат проверки или доработки документации.
Водонепроницаемость замковых соединений и гидроизоляция
Одной из сложнейших задач при проектировании и возведении шпунтовых ограждений в водонасыщенных грунтах является обеспечение герметичности замковых соединений. При высоком уровне грунтовых вод (УГВ) через замки шпунта Ларсена может происходить фильтрация воды в котлован, что влечет за собой вымывание мелкодисперсных фракций грунта, образование плывунных явлений и критические осадки прилегающей территории. Для предотвращения водопритока на стадии подготовки шпунта к погружению выполняется обработка замковых элементов специальными герметиками (битумными мастиками, полиуретановыми или набухающими резиновыми шнурами).
В случаях, когда стандартных замковых герметиков недостаточно из-за высокого напора воды, проектные решения предусматривают устройство водопонижения (скважинные иглофильтры, вакуумное водопонижение) или нагнетание специальных составов (цементация, силикатизация) за контур шпунтовой стены. Для постоянных подпорных стен поверх металлического шпунта часто монтируется монолитная железобетонная рубашка или наносится напыляемая гидроизоляция. Все технологические решения по борьбе с фильтрацией подлежат обязательному отражению в проекте производства работ (ППР) и сметном расчете.
Инженерно-геологические изыскания и исходные данные для расчета
Качество и надежность расчета шпунтовой подпорной стены на 90% зависят от достоверности исходных данных, полученных в ходе инженерно-геологических изысканий. Для расчетов необходимы паспорта скважин с точным описанием литологических слоев, физико-механических свойств грунтов (плотность, влажность, пористость), прочностных характеристик (угол внутреннего трения $\varphi$, удельное сцепление $c$, модуль деформации $E$) и гидрогеологических параметров (статический и напорный уровни грунтовых вод, сезонные колебания, химический агрессивный состав воды к металлу).
Получите чек-лист исходных данных для вашей задачи
Отправим список документов и данных, которые нужны для точной подготовки сметы, проверки или КП.
Особое внимание уделяется выявлению слабых или техногенных грунтов (насыпных слоев, илов, торфяников), которые не способны обеспечить достаточный отпор в зоне защемления шпунта. При наличии таких слоев в основании расчетной схемы инженеры-проектировщики вынуждены увеличивать длину погружения шпунта до несущих материковых грунтов (плотных глин или скальных пород) либо предусматривать искусственное закрепление грунтов цементацией или струйной геотехнологией (Jet Grouting). Отсутствие полных геологических данных является критическим фактором риска.
Сметное нормирование, ГЭСН и учет оборачиваемости материала
Составление сметной документации на устройство шпунтовых подпорных стен выполняется с использованием государственных элементных сметных норм (ГЭСН) и федеральных единичных расценок (ФЕР), входящих в ФГИС ЦС. Базовым сборником для определения затрат на погружение является ГЭСН 81-02-05-2020 «Свайные работы, опускаемые колодцы, закрепление грунтов». Расценки учитывают затраты труда рабочих, эксплуатацию тяжелых строительных машин и механизмов (вибропогружателей на базе гусеничных кранов, копровых установок), а также вспомогательные операции.
Специфика сметного расхода по металлическому шпунту заключается в правильном применении коэффициента оборачиваемости. Поскольку временное шпунтовое ограждение после завершения нулевого цикла и возведения фундаментов извлекается из грунта и может использоваться на других объектах, сметная стоимость самого металла рассчитывается с учетом нормативного числа оборотов (обычно от 3 до 5 циклов для шпунта Ларсена при аренде или выкупе с остаточной стоимостью). В смете учитываются прямые затраты на погружение, извлечение шпунта, арендная плата за время нахождения в грунте, а также расходы на транспортировку и антикоррозионную обработку замков.
Таблица состава работ и этапов устройства шпунтовой стенки
| Этап работ | Состав операций по техпроцессу | Нормативная база / Сборник ГЭСН | Контролируемые параметры |
|---|---|---|---|
| 1. Подготовительные работы | Геодезическая разбивка осей, планировка площадки, доставка шпунта, обработка замков герметиком. | СП 45.13330.2017, ППР | Точность планового положения оси (±10 мм) |
| 2. Погружение шпунта | Вибропогружение или статическое вдавливание профилей в проектные отметки с контролем вертикальности. | ГЭСН 81-02-05-2020 (Таб. 05-01-035) | Отклонение от вертикали не более 1% |
| 3. Устройство анкеров и поясов | Монтаж металлического распределительного пояса, бурение анкерных скважин, установка тяг. | ГЭСН 81-02-05 / ФЕРм | Усилие натяжения анкеров по проекту |
| 4. Извлечение шпунта | Демонтаж временных анкеров, виброизвлечение шпунта после обратной засыпки, погрузка на транспорт. | ГЭСН 81-02-05-2020 | Сохранность геометрии замков профиля |
Таблица типовых ошибок проектирования, расчета и смет
| Типовая ошибка | Технические и финансовые последствия | Как проверить и предотвратить |
|---|---|---|
| Занижение глубины заделки шпунта | Потеря устойчивости, выпор грунта в котлован, аварийный крен стены. | Проверить расчет по СП 381.1325800.2018 с учетом запаса по моменту. |
| Игнорирование коэффициента оборачиваемости в сметах | Двух- или трехкратное искусственное удорожание сметной стоимости металла. | Закладывать учет возврата и аренды металлопроката согласно проектному ППР. |
| Отсутствие герметизации замков при высоком УГВ | Интенсивный приток воды, вымывание грунта и просадки зданий вокруг котлована. | Предусмотреть в спецификации мастику или уплотнительные ленты для замков. |
| Применение ударного погружения вблизи зданий | Сверхнормативные динамические нагрузки, появление трещин в конструкциях соседей. | Скорректировать технологию на статическое вдавливание или безударное вибропогружение. |
Чек-лист проверки сметы и проекта шпунтового ограждения
- Проверено наличие актуальных инженерно-геологических изысканий с физико-механическими свойствами грунтов.
- Выполнен расчет устойчивости шпунтовой подпорной стены по СП 381.1325800.2018 (опрокидывание, сдвиг, прогиб).
- Выбран оптимальный профиль (шпунт Ларсена или трубошпунт) исходя из расчетных изгибающих моментов.
- В проектной документации и ППР прописан метод погружения (вибропогружение/вдавливание) с учетом ограничений застройки.
- В смете учтены расценки сборника ГЭСН 81-02-05-2020 на погружение и извлечение шпунта.
- Корректно применен коэффициент оборачиваемости шпунтового металлопроката и арендные платежи.
- Учтены затраты на герметизацию замковых соединений для защиты от поступления грунтовых вод.
- Проверено наличие мероприятий по геодезическому мониторингу деформаций окружающей застройки.
Ограничения и допущения нормативных методик
Все рекомендации, приведенные в данной статье, опираются на действующие своды правил (СП 22.13330, СП 381.1325800). Тем не менее, каждый строительный котлован уникален. Расчеты шпунтовых подпорных стен базируются на упрощенных моделях сплошной среды (кулоновский или ранкинский подходы к давлению грунта), которые могут давать погрешность в сложных техногенных или многослойных грунтах. При проектировании в зонах с высокой сейсмичностью, на закарстованных территориях или при наличии подземных препятствий стандартные методики требуют обязательного сопровождения специализированными геотехническими научными заключениями и натурными испытаниями.
Часто задаваемые вопросы (FAQ)
1. Как выбрать между шпунтовой подпорной стеной из шпунта Ларсена и трубошпунта при проектировании котлована в водонасыщенных грунтах?
Выбор зависит от требуемой жесткости и глубины котлована. Шпунт Ларсена оптимален для котлованов глубиной до 6–8 метров в обычных условиях благодаря развитому замку и экономичности. Трубошпунт выбирается при значительных глубинах, высоком гидростатическом давлении и повышенных требованиях к жесткости на изгиб, когда стандартные корытные профили не справляются с прогибом.
2. В чем разница между консольной и анкерованной шпунтовой подпорной стенкой по несущей способности и предельному горизонтальному перемещению?
Консольная стенка работает исключительно за счет защемления в грунте ниже дна котлована и применима на глубинах до 4–5 м, имея большие горизонтальные прогибы. Анкерованная стена за счет горизонтальных тяг и поясов жесткости удерживает глубокие выемки (до 15 м и более), многократно снижая горизонтальные перемещения оголовка.
3. Какими нормативными документами регламентируется расчет устойчивости шпунтовой стены против опрокидывания и сдвига?
Основным нормативным документом является СП 381.1325800.2018 «Сооружения подпорные. Правила проектирования», а также СП 22.13330.2016 «Основания зданий и сооружений» и СП 24.13330.2021 «Свайные фундаменты», в которых прописаны коэффициенты надежности и методики оценки устойчивости системы.
4. Какие методы погружения шпунтовой стены допустимы в условиях плотной городской застройки?
В условиях плотной городской застройки и вблизи аварийных зданий применяется метод статического вдавливания или безударное вибропогружение с предварительным лидерованием скважин, что позволяет минимизировать динамические воздействия, шум и опасные вибрации.
5. Как правильно рассчитать сметную стоимость шпунта с учетом оборачиваемости металлопроката?
Сметная стоимость временного шпунтового ограждения рассчитывается по сборнику ГЭСН 81-02-05-2020 на погружение и извлечение. Стоимость самого металлопроката учитывается с применением коэффициента оборачиваемости (3–5 оборотов) или через арендные ставки за фактическое время нахождения шпунта в грунте по данным ППР.
